Не так давно я стал владельцем довольно известного револьвера SW M36, члена так называемого семейства J-Frame. Брал для развлечения, ну и для самообороны, что в Чехии широко распространено (развлечения, в основном; самооборона с оружием в Чехии – довольно редкое явление).

Разрешение на покупку получал ещё в прошлом году, поэтому за него пришлось платить что-то около 8 евро. С февраля 2021 заявки на разрешения, поданные в электронном виде, освобождаются от пошлины. Впрочем, за регистрацию оружия платить всё равно придётся после покупки, и она стоит 12 евро.

Покупка сложностей не создала – с разрешением пришёл в магазин, выбрал пистолет и сказал продавцу "хочу". Продавец проверил документы, оформил покупку и выдал уже готовую заявку, которую нужно было отнести в полицию для регистрации. Он же продал и патроны. Регистрация тоже была простой – в полиции сверили номера оружия и приняли заявку. Через две недели выдали паспорт оружия.

Всё, можно стрелять.

Нет, нельзя! – в стране ковид, тиры и стрельбища закрыты. Так пришлось покупать аксессуары вроде кобуры без возможности пострелять из новой игрушки. И носить оружие для самообороны без представления о том, как оно себя поведёт при выстреле.

Но в марте благодаря Пикабу я узнал о том, что один тир поблизости от меня позиционирует как открытое стрельбище и пускает людей без справок и прочей бюрократии и поехал. И во второй раз тоже поехал.

Впечатления теперь не только от пользователя, но и от владельца револьвера.

Конструкция непроста. После владения пистолетом не ожидаешь какой-то точной механики, но в SW её полно. Пружин сильно больше, чем в пистолете, но работает всё просто и слаженно.

Держать револьвер удобно, при этом долго держать его не получается – барабан на пять патронов требует частой перезарядки.

Стрельба без взведения курка рукой – это практически стрельба без прицеливания. Довольно тугая боевая пружина в рукоятке револьвера заставляет с силой давить на спусковой крючок, что приводит к сдёргиванию револьвера с линии прицела.

Короткий ствол (2.5 дюйма) даёт довольно неплохие результаты по точности на 10 метрах. Полагаю, что при самообороне, когда стрельба происходит на куда меньшей дистанции, результат получится не хуже.

Чистить револьвер легко. А вот разобрать полностью у меня не получилось, только снял барабан и застрял. Отправлюсь в слесарку и там доведу дело до конца.

Патроны. Необычно дорогие на фоне доступных по цене 9мм люгер и .22 LR: в два-три раза дороже .22, в полтора-два раза дороже люгера.

Впервые попробовал WadCut модификацию патронов – дозвуковой вариант с меньшей энергией и более лёгкой пулей. Отдача при стрельбе меньше, поэтому на короткой дистанции можно сделать небольшую поправку.

Грязь везде. Об этом предупреждают, но при скрытом ношении в кобуре грязь и пот неизбежны. Это никак не исправить, только чистить и смазывать.

3 мая 1874 года в Санкт-Петербурге в семье смотрителя Императорского училища правоведенья родился Владимир Григорьевич Федоров.

После завершения обучения в питерской гимназии, поступил в Михайловское артиллерийское училище, после выпуска из которого в 1895 году служил командиром взвода в первой гвардейской артиллерийской бригаде.

В 1897 году поступил в Михайловскую артиллерийскую академию, производственную практику проходил на Сестрорецком оружейном заводе, где познакомился с начальником завода Сергеем Ивановичем Мосиным.

В 1900 году по завершению обучению, поступил на службу в оружейный отдел Артиллерийского комитета Главного артиллерийского управления на должность докладчика, которую он совмещал с научной и конструкторской деятельностью. В 1901 году получив доступ к архивным и служебным материалам по стрелковому и холодному оружию России и зарубежных стран, начал публиковать в «Оружейном сборнике» труд «Вооружение русской армии за XIX столетие», позднее в 1911 году данный материал был опубликован отдельным изданием.

В 1905 году Владимир Григорьевич предложил проект переделки магазинной винтовки системы Мосина образца 1891 года в автоматическую, из-за наличия большого количества данных винтовок на военных складах, но позже от переделки отказались по причине дороговизны и конструктивной сложности.

В 1906 году Федоров приступил к разработке новой автоматической винтовки, в ходе разработки Владимир Федорович обратил внимание на слесаря опытной мастерской при Офицерской стрелковой школе Сестрорецкого оружейного полигона Василия Алексеевича Дегтярёва с которым в последствии проработал не один десяток лет. Самозарядная винтовка получившая название "ружье-пулемет", работающая по принципу использования отдачи при коротком ходе ствола, разрабатывалась им в двух калибрах, под штатный 7,62-мм патрон и 6,5-мм патрон конструкции Федорова. В ходе испытаний оружие оставляли на сутки под дождем, в разобранном виде опускали в пруд, возили на телеге по пыльной дороге и после этого проверяли стрельбой. За эту винтовку Федоров был удостоен большой Михайловской премии (Золотой медали), выдававшейся раз в 5 лет. Сестрорецкому заводу было заказано 150 штук новых винтовок. Но летом 1914 года началась война, и Военное Министерство распорядилось прекратить все опытные работы, в том числе и по автоматическим винтовкам.

В 1916 году Федоров адаптировал своё "ружьё-пулемет" под 6,5-мм патрон винтовки Арисака, по причине большого количества данных боеприпасов в военном ведомстве, а так же производство этих патронов было налажено на Петербургском патронном заводе и в Великобритании. На оружие укоротили ствол и снабдили съемным коробчатым магазином на 25 патрон и рукояткой для стрельбы “с руки”, Федоров создал первый образец оружия, ставшим на сегодняшний день основой основ вооружения пехоты любой армии. Летом 1916 года автоматами и автоматическими винтовками Федорова начали вооружать армию.

После Октябрьской революции Владимир Григорьевич Федоров был направлен в Ковров для продолжения работ по выпуску автоматов. На заводе его избрали директором, а заведующим опытной мастерской назначили В.А. Дегтярева. В 1919 году запустили серийное производство автоматов Федорова. В 1924 году из-за урезания бюджета завершены работы по серийному выпуску автоматов который сняли с вооружения, а так же прекращена разработка промежуточного автоматного патрона.

В 1927 году под руководством Федорова была разработана системе унификации стрелкового оружия, которая имела важное значение для дальнейшего развития автоматического оружия у нас в стране и давала базовую основу для научного проектирования оружия.

Особое место в жизни Владимира Григорьевича Федорова занимает его научная работа, в 1907 году вышла в свет книга «Автоматическое оружие», которая долгое время была единственным пособием при создании новых образцов стрелкового оружия, в 1931 году издан труд «Основания устройства автоматического оружия» и в 1934 году - «Составление рабочих чертежей и технических условий для образцов стрелкового оружия», «Эволюция стрелкового оружия» в двух частях, в 1939 году - «Оружейное дело на грани двух эпох» в трех частях.

Советское правительство высоко оценило заслуги Федорова перед Родиной, присвоив ему звание Героя Труда, воинское звание генерал-лейтенанта инженерно-технической службы и наградив двумя орденами Ленина, орденами Отечественной войны 1 степени и Красной Звезды, а также медалями, ему присуждена ученая степень доктора технических наук и звание профессора.

На работах Федорова учились оружейному делу и приобщалась к сложным процессам конструирования автоматического оружия плеяда молодых конструкторов - В.А. Дегтярев, Г.С. Шпагин, С.Г. Симонов и другие. Исключительной заслугой В.Г. Федорова является создание классификации типов автоматического оружия.

В 1949 году в день 75-летия Владимира Григорьевича Федорова скупой на похвалы Иосиф Виссарионович Сталин, поднимая бокал, сказал: "Генералов у нас много, а Федоров - один!".

В 1953 году Генерал-лейтенант инженерно-технической службы Владимир Григорьевич Федоров вышел в отставку.

19 сентября 1966 года на 93 году жизни в Москве скончался Владимир Григорьевич Федоров.

2 мая 1911 года в Москве родился Борис Владимирович Семин. После окончания восьмого класса Борис Владимирович поступил учиться на слесаря-инструментальщика в фабрично-заводское училище. В 1928 году, по завершению обучения, работал чертежником и конструктором в одном из московский конструкторских бюро, параллельно заочно учился в Конструкторско-технологическом техникуме.

В 1933 году Борис Владимирович был призван в армию, в 1935 году демобилизовался и вернулся на старое место работы, последовательно занимал должности технолога и начальника технического отдела. Одновременно обучался на вечернем отделении Машиностроительного института, но после окончания четвертого курса был вынужден по состоянию здоровья оставить учебу. После начала Великой Отечественной войны был эвакуирован в Сибирь, где работал на одном из патронных заводов начальником технического отдела. В 1942 году был переведен на работу в Подмосковье, в конструкторское бюро ОКБ-44 для работы конструктором. С 1949 года до последних дней жизни работал в Центральном научно-исследовательском институте точного машиностроения в подмосковном Климовске начальником отдела по разработке патронов стрелкового оружия.

Борис Владимирович Семин разработал целый ряд новых типов боеприпасов. В годы Великой отечественной войны Борис Владимирович разработал «Винтовочный ручной пресс для переделки трофейных патронов под отечественное оружие» 7,92х57 мм винтовочный и 9х19 мм пистолетный патроны переделывали для стрельбы из отечественного стрелкового оружия: первый – для 7,62-мм винтовок Мосина и СВТ, а также пулемёта ДП; второй – для 7,62-мм пистолетов-пулемётов ППШ и ППД, пистолета ТТ.

В 1951 году Семин сконструировал новый 9-мм пистолетный патрон для вновь разрабатываемых пистолетов ПМ и АПС.

Борису Владимировичу присвоено звание лауреата Государственной премии СССР, он награжден орденами Трудового Красного Знамени и «Знак Почета», рядом медалей, в том числе, медалью «Партизану Отечественной войны» 1-ой степени, врученной Белорусским штабом партизанского движения за создание технических средств по переделке в полевых условиях трофейных боеприпасов под отечественное стрелковое оружие. Ему также присвоено почетное звание «Заслуженный изобретатель РСФСР».

В 1982 году, работая до последнего дня, Борис Владимирович Семин скончался в подмосковном Климовске.

В 1944 году в США начались работы по усовершенствованию винтовки M1, первый опытный вариант, получивший индекс T20, оснащался отъемным магазином на 20 патронов от автоматической винтовки Браунинг BAR М1918. После окончания Второй мировой войны американцы начинают работы по созданию нового патрона, который при меньших габаритных размерах сохранил бы баллистические характеристики патрона .30-06 (7,62х63 мм). К началу 1950-х годов новый 7,62х51 мм патрон под обозначением Т65 был принят на вооружение.

В 1954 году под новый 7,62х51 мм патрон, стандартизованный в рамках НАТО, была разработана винтовка Т37, которая отличалась от M1 Garand тем, что газоотводная камера была перенесена дальше от дульного среза. Следующий опытный вариант винтовки, получивший наименование Т44, отличался от Т37 модифицированной системой газового двигателя, в которой схема с длинным ходом поршня была заменена схемой с коротким (около 37 мм) ходом поршня. Предполагалось, что данная винтовка после принятия на вооружение заменит в войсках не только обычные винтовки, но также пистолеты-пулеметы и ручные пулеметы, став единым унифицированным образцом вооружения пехоты.

В середине 1950-х годов в США были проведены сравнительные испытания винтовки Т44 и ее главного конкурента - винтовки Т48 (выпущенной в США по лицензии малой серией винтовки FN FAL бельгийской разработки). Обе винтовки показали одинаково высокую надежность и точность стрельбы, но Т44 была легче почти на полкилограмма и была близка к уже хорошо освоенной в производстве и в войсках винтовке M1. Главным же фактором, определившим победу Т44, являлось то, что Т48 не была разработана в США.

1 мая 1957 году два прототипа Т44 были стандартизованы и приняты на вооружение армии США под обозначениями М14 и М15. Легкий ручной пулемет М15 оснащался более массивным стволом и сошками, однако серийно он так и не был запущен в производство. Вместо М15 американцы пытались использовать модификацию винтовки М14 под обозначением М14Е2 (в серии - М14А1), имевшую модифицированную ложу и еще ряд "усовершенствований", но без особого успеха.

Принцип работы М14 основан на использовании энергии сгоревших пороховых газов, отводимых из канала ствола и воздействующих на поршень, соединённый с затворной рамой. Для минимизации колебаний разогретого воздуха над стволом газовый узел размещён под ним. Поршень работает в щадящем режиме, отсекая излишние газы за счёт отверстий в его ходовой части, газ, входя туда, компенсирует движение поршня обратным давлением. Запирание ствола происходит поворотом затвора с входом двух упоров в пазы на патроннике. Питание из металлических 20-ти местных магазинов коробчатого типа с двухрядным расположением патронов. Нужно отметить, что при использовании дульных гранат может присоединяться 5-ти местный магазин для холостых патронов, отличающийся от стандартного. Высота магазина и общая длина также вызывала претензии у военнослужащих.

Выпуск винтовок М14 был налажен рядом фирм - Thompson-Ramo-Wooldridge (TRW Inc), Harrington and Richardson Arms Co (H&R), Winchester-Western Arms Division of Olin Mathieson (Winchester) и Springfield Armory Inc (Springfield). В 1960-х годах для винтовок М14 были разработаны, но серийно не производились несколько вариантов "десантных" лож со складными прикладами.

Винтовка М14 оказалась малопригодной к новым условиям войны во Вьетнаме. Винтовка М14 была слишком длинной для боев в джунглях, большая масса каждого патрона снижала носимый боезапас до неприемлемо малого, вести огонь очередями из винтовки хоть сколько-нибудь прицельно было возможно лишь с сошек или упора, да и то на небольшие дальности. Большинство винтовок выдавалось солдатам со снятым переводчиком режимов огня, так как в большинстве случаев стрельба очередями была мало результативна - на дальности в 100 метров 3-я пуля в очереди уходила на 10 метров выще начальной точки прицеливания. В целом винтовка М14 не удовлетворила армию США и оставалась на вооружении очень недолго. В 1964 году решением правительства США выпуск М14 был прекращен, при этом всего было выпущено около 1 380 000 винтовок. В 1965 году началась замена М14 на винтовку M16 (AR-15) под малокалиберный, малоимпульсный промежуточный патрон калибра 5,56 мм. Значительное количество снятых с вооружения в США винтовок М14 было передано другим странам в рамках программ военной помощи. Их получали Турция, Тайвань, Южная Корея, Филиппины. В середине-конце 1990-х годов некоторое количество М14 было передано и прибалтийским государствам - Латвии, Литве и Эстонии. На вооружении США сохранилась только самозарядная модификация М14 – снайперская винтовка М21.

После начала боевых операций США в Ираке и Афганистане, войскам потребовалось оружие более мощное и дальнобойное нежели штатные 5,56 мм карабины и винтовки. Решением проблемы стало возвращение в строй винтовок М14, которые выдавались в войска как в исходном состоянии, так и модернизированном. Минимальная модернизация заключалась в установке новых кронштейнов и оптических прицелов. Корпус Морской пехоты США переоснастил часть старых винтовок новыми компонентами, включая регулируемые пластиковые ложи, новые кронштейны и прицелы, съемные сошки и глушитель звука выстрела. Новая модификация была принята на вооружение под обозначением M14 DMR (Designated Marksman Rifle). Силы Специальных операций США, действующие под патронажем ВМФ, создали на базе обычных М14 новую "улучшенную боевую винтовку" Mk14 Mod 0 EBR (Enchanced Battle Rifle). Этот вариант отличается новой ложей, разработанной частной компанией Smith Enterprises, с телескопическим регулируемым прикладом, пистолетной рукояткой и комплектом направляющих типа Picatinny. Помимо новой ложи винтовка Mk14 Mod 0 получила еще целый ряд "коммерческих" компонентов, включая новый прецизионный ствол и газовый цилиндр. Mk14 Mod 0 EBR была принята на вооружение подразделениями Сил Специальных Операций США, включая US Navy SEAL. Кроме того винтовка М14 стала базой для создания других модификаций и винтовок, в том числе и снайперских.

Калибр - 7,62х51 мм /.308 Win

Длина оружия - 1120 мм

Масса оружия – 3,9 кг (не снаряженный)

Длина ствола - 559 мм

Темп стрельбы - 750 выстр/мин

Емкость магазина - 20 патронов

Одна удачная идея зачастую подталкивает к появлению других не напрямую, а косвенно: на самой заре развития самозарядных пистолетов конструкторам пришлось как-то крутиться с тех самых пор, как Джон Браунинг защитил патентом свою конструкцию с качающимся стволом, сцепленным с затвором. Просто, эффективно (не зря она доминирует уже больше века)... но использовать ее до завершения действия патентов никому просто так было нельзя.

История же конкретно Savage 1907 тут показательна дважды: ему пришлось не просто быть "не таким, как придумано Браунингом", но и встретиться напрямую с одной из конструкций Джона на армейских испытаниях. И проиграть. Впрочем, давайте по порядку.

На объявление американской армии 1906 года о начале конкурса на принятие нового пистолета на вооружение откликнулись многие - даже немецкая DWM с пистолетом Люгера. (Следующие несколько абзацев - о настолько часто описывавшихся событиях, что чувство дежа-вю при их прочтении вполне может возникнуть).

Естественно, в конкурсе были заинтересованы и в Savage, ибо выгода двойная: не просто огромный и гарантированный заказ от армии, но и последующий спрос у отслуживших, которые "на гражданке" захотят купить себе такой же пистолет, какой у них был в армии. Как раз на тот момент Savage уже владели нескольким патентами (например, этим и этим) Элберта Сирла, владельца небольшой мастерской в Филадельфии. (Точнее его фамилия произносится как "Сёрл", но по понятным причинам в русском больше прижилось "Сирл", хотя и тоже не особо благозвучно - остановлюсь на этом варианте).

Первый патент - тут черты будущего Savage 1907 еще не просматриваются...

...а сразу следующий по номеру уже гораздо ближе к тому. что вышло в итоге

"Ага, это не Браунинг!" - с похожими, наверно, словами руководство Savage оживилось и решило пустить запасенные патенты в дело. Сирл переезжает на новое место работы в Ютику, штат Нью-Йорк, где и находилось производство Savage. К 1907 году первые образцы передаются армейской комиссии, получая достаточно хорошие отзывы, не считая крайне неприятной отдачи. Конкурентов остается мало: пистолет Нобла был снят с испытаний еще до начала стрельбы из-за отвратительного качества изготовления (а сам изобретатель и вовсе не явился на испытания), "Бергманн-Байярд", спешно адаптированный под .45 ACP, отказался работать на конкурсных патронах без увеличения навески пороха (как и пистолет Люгера, аналогично в "неродном" для себя калибре, который прекрасно работал на патронах, предоставленных самим Георгом Люгером, но не стал "есть" конкурсные, проиграв Colt и Savage по числу задержек и осечек соответственно), пистолет Уайта-Меррилла и вовсе "осилил" только 110 патронов, доведя к этому моменту число задержек до 40.

Комиссия заказывает у двух оставшихся конкурсантов тестовые партии по 200 штук. Colt соглашается, без проблем выдерживая для изначально выставленной на конкурс модели 1905 года (тот же Colt M1902, но под .45 ACP и с другой длиной ствола) указанную в конкурсных требованиях цену в 25 долларов - Savage же приходится выпрашивать все 65, ссылаясь на "необходимость доработки конструкции", и таки деньги получает. Причем в отосланной партии сначала теряются пять пистолетов, а потом ее и вовсе "заворачивают" назад из-за отсутствия маркировки положений предохранителя. Но на этом неудачи еще только начались.

Автоматический предохранитель на рукояти также получил негативную оценку - при попадании грязи под него пистолет становился неспособным стрелять до очистки зазора.

Высокая цена пистолета и его дальнейшая судьба станут неудивительны, если посмотреть на его неполную разборку. Для начала нужно поставить его на предохранитель и оттянуть назад кожух затвора - что, кстати, в изначальной конструкции под .45 ACP тяжеловато из-за мощной возвратной пружины.

После этого сам затвор в кожухе (да, это не монолитная деталь, как у пистолетов Браунинга) нужно повернуть на 90 градусов.

Далее затвор можно вынуть, причем одновременно выпадет зацеп выбрасывателя, который вставлен в кожух, выступая двумя частями наружу (в задней выполнена прорезь - выбрасыватель здесь служит еще и целиком).

Затем снимаем кожух затвора, ствол, смотрим в рамку - и видим, что УСМ здесь тоже весьма специфичный. В самой рамке только спусковой крючок, который через выступающую подпружиненную часть приводит в действие остальной УСМ, собранный внутри затвора. Более того, даже выступающая из затвора деталь, очень сильно похожая на головку курка, таковой не является: УСМ тут ударниковый, а это - лишь верхняя часть рычага, взводящего ударник при откате затвора и служащая индикатором взвода (при спущенном ударнике заодно перекрывая глазу целик, чтобы уж наверняка).

Так, и как эти часы с кукушкой все-таки работают?

На стволе видны два упора, первый из которых сцеплен с копирным пазом в кожухе, служащем одновременно передней направляющей для ствола, никак на рамке жестко не зафиксированного. Второй упор входит в зацепление с поперечным пазом на рамке, не давая стволу двигаться назад или вперед:

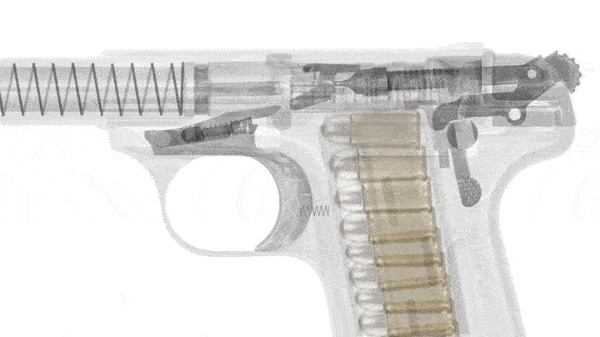

Нет, проще все-таки это проиллюстрировать анимацией. Она не совсем соответствует конструкции именно пробного армейского образца, поскольку сделана по более поздней коммерческой версии Savage 1907 Pocket Automatic, но суть передает полностью:

Направление вращения ствола при движении назад кожуха затвора - противоположное относительно нарезов. По идее Сирла, пока пуля закручивается в нарезах ствола, ствол за счет трения в нарезах стремится провернуться вместе с ней в ту же сторону (на "африканских" штуцерах "слонобойных" калибров это действительно чувствуется, кстати), и это должно препятствовать провороту ствола под действием копирного паза (следовательно, тормозя откат трением между копирным пазом и выступом ствола), а уже после вылета пули накопленная кожухом затвора и затвором инерция позволит им откатиться, провернув ствол. Думаю, вы уже поняли, почему армейская комиссия сразу указала на жесткую отдачу: правильно, вместо задуманного "полусвободным" затвора на практике Savage реально получили свободный. На пистолете не под какой-нибудь маломощный .25 ACP, а под полновесный сорок пятый калибр. Поэтому и затвор, как я уже упомянул, назад оттягивать тяжело - мощная возвратная пружина здесь необходима,чтобы гильза не выходила из патронника слишком рано и не рвалась под еще не сброшенным давлением. Никакого сколько-то значимого торможения отката у Сирла не вышло. По количеству задержек и осечек, кстати, на первом туре испытаний Savage уступил "Кольту" (причем еще не модели 1911, а более сырому и сложному 1905) под сорок процентов, хотя и превзошел его по кучности стрельбы.

Я лучше выстрелю 2000 раз из "Кольта", чем 500 - из Savage.

Мнение одного из участников испытаний 1907 года

"Кольт" тем временем не сидел на месте, доводя свою конструкцию, давшую в результате тот самый М1911 - вслед за М1905 испытываются М1907, M1909, М1910.

Например, М1909 - уже "почти 1911", но с практически прямой рукоятью

15 марта 1911 года оба соперника вышли на окончательные испытания "лицом к лицу", на стрельбище прибыли и Артур Сэвэдж, основатель и владелец Savage (что очевидно, собственно), и Джон Мозес Браунинг вместе с представителями Colt.

Итог - шесть тысяч выстрелов из "Кольта" без единой задержки или поломки при 31 задержке и 5 поломках Savage 1907. Новый 1911, учтя предыдущие уроки испытаний, уже превзошел Savage и по кучности, и по простоте разборки (на M1905, испытывавшийся в 1907 году, в этом плане были нарекания). Поэтому вердикт комиссии был очевиден: новым армейским пистолетом надолго стал именно "Кольт". Savage же тестовую партию своих пистолетов выкупает обратно у армии - правда, уже не по 65 долларов, а по 6 с половиной за каждый.

Совсем уж хоронить конструкцию, в которую были вбуханы и время, и деньги, не стали. Но, поняв бессмысленность этой схемы в сорок пятом калибре, адаптировали пистолет под .32 ACP и .380 ACP - патроны, которые вполне были совместимы со свободным затвором (правда, в этом случае уже никакого смысла не имела такая "часокукушечная" конструкция). Модернизировались и остальные части - например, отказались от выбрасывателя, совмещенного с целиком, его зацеп "переехал" в затвор, а автоматический предохранитель, введенный именно под требования армейского конкурса, был удален.

В таком виде пистолет пошел на гражданский рынок, привлекая потенциальных покупателей если и не удобством и низкой ценой, то хотя бы десятизарядным магазином (из-за "почти двухрядной" схемы он был для своего времени очень даже емким).

Изначально, кстати, Сирл патентовал полноценный двухрядный магазин - например, он прекрасно виден еще в первом его патенте из тех, ссылки на которые я приводил выше:

(правда, при таком расположении губок конструкция оказалась мертворожденной)

Плюс к своей рекламе подключают тогда еще живую и здоровую легенду "Дикого Запада" - Буффало Билла, и дела у "неудачника" начинают идти на поправку.

Вообще, люблю смотреть рекламу оружия первой половины XX века - простая, не превратившаяся еще в бесконечные сравнения "нашего порошка с обычным порошком строго в немаркированной упаковке". Как рекламировали пистолеты? Да просто: "Если грабитель придет этой ночью - вы сможете выпустить в него не шесть, а десять пуль!".

Собственно говоря, даже на развороте обложки инструкции, прилагавшейся к пистолету. была вот такая картинка:

Самое забавное, пожалуй, это объявление 1914 года - "Армейский пистолет в карманном формате", ага. Вот, правда, как раз армия-то от него отказалась...

Как бы то ни было, продажи пошли, позволяя раскручивать темпы производства: если в 1910 году, к примеру, фирма выпустила 15500 пистолетов, то в 1912 - уже 30 тысяч. Правда, так же быстро они и упали - чуть более тысячи за весь 1919 год, например.

Пистолет продавался и за рубежом - например, встречается в российских дореволюционных каталогах, где название фирмы по тогдашней странноватой манере транскрипции писали то "Савач", то "Саваж".

И именно в этом исполнении уже во время Первой мировой они таки умудряются получить армейский контракт - правда, не у себя в США, а во Франции, заказавшей в 1915 году около 44 тысяч этих пистолетов (а это почти 1/5 всех выпущенных с 1908 по 1920 годы, из них 20 тысяч делались конкретно под этот заказ, остальные пошли с "гражданской" сборки), ибо оружия ей не хватало настолько, что даже приснопамятный пулемет Шоша пришлось выпускать на велосипедной фабрике.

Один из пистолетов "французского заказа" - обратите внимание на двухрядный магазин с перестроением в один ряд на выходе, для того времени вещь уникальная.

Немного картинок уже не влезло. (с) отсюда.

Всем очередной привет! Представляю вашему вниманию новый макет - Автомат Калашникова Модернизированный Складной - последний на ближайшее время макет Калаша, надоели они мне))))) все одинаковые:)))

ЛИРИЧЕСКОЕ ОТСТУПЛЕНИЕ - МОЖНО НЕ ЧИТАТЬ, А ПРОЛИСТАТЬ ЧУТЬ НИЖЕ

За основу шаблона взял трафарет АКМ, о котором я уже делал пост. Изменил лишь магазин и приклад. Правда, когда печатал, почему то масштаб получился меньше чем нужно, хотя шаблоны - отсканированные листы А4 (какого черта дурацкий принтер распечатал мне все в меньшем масштабе, почему я должен еще параметры выставлять, отсканировал а4 - печатай а4 блин). Извините, это был крик души небольшой, я бы даже сказал шуточный, поскольку я сам виноват во всех своих бедах:)). Решение проблемы я так и не нашел, так что, если кто то в курсе, как решить вопрос, буду благодарен за подсказки. Короче, в итоге, мой макет меньше оригинала по длине на 3 см, соответственно все остальное, кроме толщины, тоже меньше (ибо толшину материала я уменьшить не могу).

Ладно, видео с изготовлением АКМС ждет всех желающих в самом низу поста, а сейчас немного процесса создания.

Из мдф и фанеры толщиной 6,8мм выпилил все слои калаша при помощи электролобзика

Потом склеивал составляющие между собой суперклеем, а также столярным пва, попутно убирая перепады, например в шахте магазина - куда не подобраться после полной сборки.

Из двигающихся частей - имитация спуска, защелка магазина. затворная рама, ну и потом еще приклад.

Как только склеивание частей было завершено, я принялся придавать формы изделиям - самое важное в каком либо макете. Если формы неправильные, острые грани слизаны и присутствуют ямки на поверхности, то ни детализация, ни супер пупер клейма не спасут запоротую модель.

После черновой обработки за дело берется наждачная бумага различной зернистости. Среднезернистой (Р100) выравнивается поверхность, мелкозернистой (Р150) убираются царапины, а нулевкой (Р600, Р1000) поверхность доводится до идеально-гладкого состояния.

Теперь о детализации. Использовал картон, пвх пластик, бумагу и прочие подручные средства. Например, антискользящие вставки у рукоятки я выполнил из пластика от одноразовой посуды.

Цевье покрывал морилкой (клен), все черное - матовой аэрозолью. Рукоять красил кистью. Затем все части покрыл лаком из баллончика. Потертости в этот раз не делал, пусть Калаш будет новый))

Вот, что в итоге получилось. Над маркировками не парился, "накалякал" с самой качественной картинки, которую нашел, поскольку либо качество не то, либо то, но маркировок не видно.

Всем спасибо за внимание!
