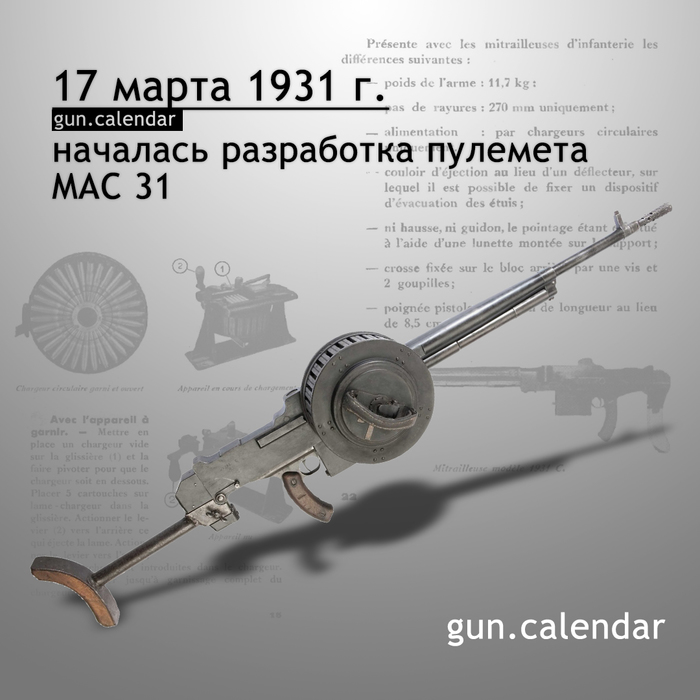

Весной 1931 года полковнику Жану Фредерику Жюль Рейбелю было предложено рассмотреть возможность модернизации его же пулемета MAC 24/29, принятого на вооружение Французских войск в 1925 году. 17 марта 1931 года была сформирована группа разработчиков на Государственном французском арсенале в Шательро под руководством Жана Рейбеля.

Автоматика пулемета Рейбеля работала на газоотводном принципе со свободным затвором, за основу был взят пулемет MAC M1924/29, по своей конструкции напоминающий автоматическую винтовку BAR M1918, разработки Дж. Браунинга. Под стволом находился довольно длинный газовый поршень, управляющий вертикальным открыванием затворной группы. Выброс стрелянных гильз осуществлялся под пулемет через короткий направляющий желоб, прикрепленный к основанию ствольной коробки. Ствол пулемета стал крупнее и массивней, конструкция пулемета позволяла вести только автоматический огонь. Боепитание осуществлялось с помощью дисковых магазинов на 150 7,5х54 мм патронов. Пулемет не имел плечевого приклада, но обзавелся конусным дульным устройством.

Пулемет MAC 31 выпускался в нескольких модификациях.

Танковые пулеметы модификации MAC 31C и MAC 31E устанавливались на следующие боевые машины: танки B1 и B1bis, Renault D1, Renault D2, Somua S-35, Somua S-40, Hotchkiss H35, Hotchkiss H39, Renault AMR-33 и AMR-35, FCM 36, Renault R35, Renault R40, ARL-44, Renault AMC-35, Панара AMD-178, Renault EU-31, САУ Lorraine 37L , бронированную разведывательную машину EBR Panhard.

Крепостные пулеметы MAC 31F и MAC 31TF устанавливались в спарке в дзотах и казематах линии Мажино. При установке в укреплениях, двойная опора включала регулируемый двойной плечевой приклад - трубчатый металлический стержень, выходящий из задней части установочной рамы, на который устанавливалась горизонтальная перекладина, с подплечниками на каждом конце. Оператор должен был повернуться лицом к оружию и положить эти накладки себе на плечи. Затем он использовал свое тело для управления пулеметом, в то время как его руки сжимали пистолетные рукоятки. Целью спаривания орудий было обеспечение продолжительного и быстрого огня. Во время обычного использования два пулемета стреляли по очереди, давая время остыть, но оба ствола могли стрелять одновремено, увеличивая мгновенную скорострельность.

Авиационный пулемет MAC34 Modified 39 с лентами использовался на самолетах Bloch 174 и 175, Sipa, Vanneau, T-6 G1 и др.

В послевоенный период часть оставшихся пулеметов переделали в пехотный вариант, оснастив их прицельными приспособлениями, креплением для коробчатого магазина, который примыкал горизонтально сбоку, и адаптером для установки на американский станок-треногу М2.

Калибр – 7,5х54 мм

Длина оружия – 1030 мм

Масса оружия - 11,8 кг

Длина ствола – 600 мм

Скорость пуль – V25ср=830 м/с

Темп стрельбы - 750 выстр/мин

В догонку к предыдущему посту AR-15 спустя год решил еще и написать про то, как обстоят дела с надежностью у ар платформы.

Ниже фото затворной группы после 940 выстрелов самым дешевым лакированным Барнаулом.

За это время винтовка не чистилась и не смазывалась. Настрел этот получился за полтора месяца.

Проблемы с которыми столкнулся:

1) В самом начале, когда первый раз приехал с арой на стрельбище, не всегда досылались патроны при ручном взведении. Судя по всему дело было в том, что пекаль новый, магазины новые, не все притерлось.

С непривычки не всегда добивал магазин до конца лох пидр

Немного сопровождал взводилку когда она шла назад. А это даже на АК крайне не рекомендуется делать. Так как умные люди все посчитали и все части сами встанут на свое место. А помогая своими культяпками можно сделать только хуже.

В итоге когда все эти моменты исключили, то и проблемы все ушли и больше не вылазят.

2) Был один недосыл уже во время стрельбы. В чем причина, неизвестно, патрон в итоге улетел в траву. Потом 3 магазина ушли штатно.

Возможно арка дала сбой, возможно патрон попался кривой, ибо у товарищей с калашами такое тоже происходит иногда на Барнауле или Туле.

Ненаколы не рассматриваю, это косяк патронов.

На фотках выше прекрасно видно огромное кол-во нагара на затворной группе. Все эти наплывы и волны не херовая обработка металла, а нагар. Чистить это руками просто употеешь. Я просто все разбираю, кладу в пакет, заливаю пеной для снятия нагара, жду минут 30 когда основное говно спадет и потом уже чищу руками.

В патроннике и баррел экстеншене ситуация не лучше.

И при всем при этом в таком состоянии арка стреляла и просила добавки. Так что все эти истории о чистке арок через каждые 200 выстрелов иначе "клин клин - печная труба - недосыл", устаревший стереотип времен Вьетнама.

Но, я не хочу сказать, что арка будет стрелять вечно без чистки. Здесь у меня иллюзий нет. Мой товарищ не чистил Сайгу уже 4000 выстрелов, арка, думаю, столько не осилит. Все же конструкция другая, более нежная. Выстрелов 1500, может 2000 выдержит, дальше будут проблемы, мой прогноз.

Это не значит что оружие ненадежное, нет, вполне надежное. Просто она обречена на сравнение с калашом. А в плане надежности АК нет равных.

Всем безопасной стрельбы!

16 марта 1872 года недалеко от немецкого Амберга в семье кузнеца Королевского баварского оружейного завода родился Йозеф Германн Никль. В 1904 году Йозеф окончил Технический университет в Миттвайде и устроился на завод Маузера в Оберндорф-на-Неккаре на должность конструктора-оружейника, где приступил к проектированию самозарядных пистолетов. В 1915 году Никль разработал 9-мм армейский пистолет со сцепленным затвором, который выпускался на фабрике.

17 апреля 1916 года был получен немецкий патент на армейский пистолет Маузер-Никль, но данный образец оружия не сыскал популярности в массах. В том же году Никль предложил свой вариант 9х17 мм патрона.

19 декабря 1919 года директор «Чехословацкого государственного оружейного завода» Клемент Ружичка предложил чехословацкому Министерству обороны запатентовать в Чехословакии пистолет системы Никля и провести его полигонные испытания, для дальнейшего принятия на вооружение. 3 января 1920 года на полигоне в Праге были продемонстрированы образцы опытных пистолетов представителям Чехословацкой армии, после чего было приобретено оборудование для производства и заключен контракт по лицензионному производству. Никль участвовал в запуске в серийное производство большинства чехословацких пистолетов. Но и данный образец оружия не сыскал большой славы и был выпущен серией чуть больше 1000 шт.

Начиная с 1920 года Йозеф Никль работал на заводе Маузера в Оберндорф и занимался постановкой производства и контролем до 1938 года, когда по состоянию здоровья не смог продолжать работать. 26 марта 1946 года в немецком Оберндорфе Йозеф Никль скончался в возрасте 74 лет.

15 марта 1918 года в Одессе родился Арон Абрамович Рихтер. После окончания в 1932 году семилетней школы Арон отправился в Москву поступать в Московский энергетический техникум Министерства Энергетики и Электрификации СССР. В 1934 году завершив обучение в МЭТ, Рихтер поступил в МВТУ им. Баумана, который окончил с отличием в 1939 году и был зачислен в аспирантуру на кафедре гидравлических машин.

Во время эвакуации МВТУ в Ижевск в 1941 году Арон Абрамович совмещал учебу в аспирантуре с работой на Ижевском машиностроительном заводе - сначала в качестве консультанта, а затем – в должности старшего конструктора. В сентябре 1942 года на заводе приступили к изготовлению первой партии 37-мм авиационных пушек НС-37 для самолетов ЛаГГ-3, Як-9Т и Ил-2. Рихтер предложил ввести в пушку разработанный им механизм внешней регулировки торможения отката в гидротормозе, который удешевил производство и обеспечил более надежное функционирование автоматики.

В 1943 году Рихтер переводится в Москву в ОКБ-16 на должность ведущего конструктора, под руководство А. Э. Нудельмана. В 1944 году Рихтер разработал синхронный механизм стрельбы 23-мм пушки НС-23, обеспечивавший безопасную стрельбу через вращающийся трехлопастный винт самолетов Ла-9 и Ла-11. Создание четырехпушечного синхронного комплекса НС-23С на самолете Ла-9 было беспрецедентным в мировой практике, отличалось высокой боевой надежностью и простотой технических решений.

В пушке НР-23 Рихтер применил ускоритель наката затвора, позволивший использовать избыток энергии наката ствола для ускорения запирающего агрегата с патроном при досылании. Подача патронов, в отличие от ранее созданных пушек, осуществлялась поперечным снижением патрона из звена непосредственно в лапки затвора, что позволило сделать откидной приемник ленты, улучшив условия эксплуатации оружия в части заряжания и разряжания пушки на самолетах Ла-15, Ил-28, МиГ-15бис и Ил-10М.

В 1955 году была принята на вооружение пушка НР-30 для самолетов МиГ-1, МиГ-21, Су-7б, Су-17. Арон Абрамович для уменьшения массы пушки и её габаритов выбрал комбинированную схему автоматики с использованием короткого хода ствола и газового накатника ствола, что позволило достичь большей скорострельности и упростить конструкцию пневмоперезарядки. Так же Рихтер предложил введение в конструкцию заднего шептала, удерживающего затвор с очередным патроном в крайнем заднем положении, что исключало контактирование порохового заряда патрона, взрывчатого вещества и взрывателя снаряда с разогретым после интенсивной стрельбы стволом. Пушка НР-30 успешно эксплуатировалась и серийно производилась более 40 лет.

В 1963 году на вооружение принимается авиационная пушка Р-23 конструкции Рихтера, для хвостовой установки бомбардировщика Ту-22. Пушка имела четырехкаморный барабан, вращение которого и подача патронной ленты осуществлялись с помощью привода от поперечного газового двигателя, соединенного с каналом неподвижного ствола посредством газоотводных каналов, одновременно производилось досылание очередного патрона и экстракция стреляной гильзы, причем досылание осуществлялось в обратном направлении от выстрела, что обеспечило достижение скорострельности в 2500 выстр/мин. Патрон для этой пушки так же разработан Рихтером и представлял собой длинную цилиндрическую гильзу малой бутылочности, внутри которой помещался снаряд, не выступающий за ее переднюю кромку, и пороховой заряд.

Позже Арон Абрамович разработал опытные 30, 23 и 14,5-мм пушки 244-П, 225-П, Р-23У и 11В92-П предназначенные для борьбы с легкобронированными наземными целями, для защиты самолетов дальней авиации в задней полусфере, для противовоздушной и противоракетной обороны наземных объектов, для защиты пилотируемых орбитальных станций от несанкционированных контактов при создании системы активной обороны.

Конструктивные особенности боеприпаса для пушки Р-23 получили развитие в работах Рихтера по созданию семейства оригинальных унитарных патронов с готовыми поражающими элементами и подкалиберными снарядами. Заслуги научной и конструкторской деятельности Арона Абрамовича отмечены присуждением ему трижды Государственной премии и награждением орденом Ленина и другими наградами.

Арон Абрамович внезапно скончался 19 мая 1988 года, работая до самого последнего дня.

14 марта 1995 года Главное ракетно-артиллерийское управление Министерства обороны Российской Федерации утвердило тактико-техническое задание №561/2/236 на разработку “7,62-мм патрона обр. 1943 года с бронебойной пулей”. Патрон предназначен для поражения живой силы в полевых укрытиях легкого типа и в легкобронированной технике, уничтожения небронированных и легкобронированных объектов военной техники. За данную работу взялись специалисты конструкторского бюро Барнаульского патронного завода под руководством Д.И. Веронского и В.В. Захарьящева, ими в инициативном порядке был разработан автоматный патрон с бронебойной пулей «БП». За основу была взята трехсоставная пуля 7,62-мм винтовочного патрона индекс 7Н13, принятого на вооружение 28 августа 1995 года. Пуля нового патрона состояла из остроконечного бронебойного сердечника из стали марки У12А, закаленного до высокой твердости, биметаллической оболочки и свинцовой рубашки. Сердечник изготавливался резанием с последующей шлифовкой оживальной части, что положительно сказывалось на общем качестве патронов и на их пробивном действии. По пробивному действию бронебойная пуля в разы превосходила модернизированную стальную пулю патрона 57-Н-231 (c 1992 года в 7,62-мм патронах обр. 1943 года индекс 57-Н-231 стали применять термоупрочненный стальной сердечник из углеродистых сталей 60Г, 65Г, 70 и 75, с твердостью HRC≥56). Испытания показали, что бронебойная пуля на дистанции 120 метров пробивает 16-мм стальной лист, обычная пуля данную преграду не пробивает. 5-мм броневой лист марки 2П модернизированнная стальная пуля пробивает на дистанции 60 метров, а бронебойная пуля поражает данную преграду с вероятностью 80% на дистанции 380 метров. Бронежилет 6Б5 бронебойная пуля поражает на дистанции 300 метров. 7,62-мм бронебойные патроны получили отличительную маркировку в виде окраса вершинки пули в чёрный цвет и чёрную полосу на упаковке.

26 декабря 2002 года на снабжение российской армии принят “7,62-мм патрон обр. 1943 года с бронебойной пулей” и присвоен индекс 7Н23.

Калибр 7,62х39 мм

Масса патрона – 15,8..16,8 г

Масса пули – 7,75..8,05 г

Скорость пули - V25=725..740 м/с

Кучность стрельбы - R50ср≤7,5 см (на дальности 300 метров)

Всем привет! Хочу показать вам макет Автомата Калашникова Модернизированного, сделанный осенью 2020 года. Вообще, за то время, пока меня здесь не было, я успел много чего нарукоделить и все это постепенно буду сюда выкладывать

А пока, давайте посмотрим на этапы создания калаша))

Сначала выпилил слои изделия из такого листового материала, мдф и фанера (толщина 6 и 8 мм)

Затем склеил это все, попутно выполняя имитации затворной рамы, спускового крючка и защелки магазина, все двигается, все подпружинено)))

Затем я приклеил утолщения в нужные места из картона и пластика, а после, началась обработка и придание форм (подробно об изготовлении АКМ вы сможете узнать в моем видеообзоре, который будет находится в конце поста)

гравер оставляет после себя неаккуратные поверхности - исправляем наждачкой и шпаклевкой:)

далее самое интересное - детализация: маркировки, углубления, ребра, заклепки и т.д

у меня одна из последних моделей АКМ) звезда на ствольной коробке - обозначение Тульского оружейного завода, 1973 год) как мы знаем, через год начали принимать на вооружение АК-74.

ствол в моем макете это 16мм кабель канал + утолщения из бумаги + отливы, мушка и др. детали из мдф

покраска металла осуществлялась аэрозольными красками, потертости - краска из строительного маркера, наносящаяся кисточкой. Фурнитуру покрывал морилками. Вот что в итоге получилось:)

Спасибо за то, что заглянули, до встречи в следующих постах!

(вот видеобзор)
