В начале 1970-х гг. руководство австрийского бундесвера столкнулось с необходимостью перевооружения. Штурмовая винтовка Stg.58, представляющая собой лицензионную копию бельгийской FN FAL калибра 7,62 мм NATO, перестала удовлетворять требованиям военных. Согласно пунктам техзадания, на замену ей было необходимо создать единый комплекс легкого стрелкового вооружения, основа которого могла бы применяться в качестве стандартного автомата (штурмовой винтовки), легкого ручного пулемета в качестве взводного оружия поддержки, компактного автомата для десантников и экипажей боевых машин, а также марксманской винтовки. Новая система должна была отличаться удобством использования, малой массой и высокими показателями боевой эффективности.

Общее руководство реализацией проекта осуществляли полковник бундесвера Вальтер Штолль (Walther Stoll) и капитан Фридрих Дехант (Friedrich Dehant), непосредственными исполнителями являлись оружейные конструкторы: Карл Вагнер (Karl Wagner), Хорст Весп (Horst Wesp) и Карл Мозер (Karl Moser). К середине 1970-х гг. была изготовлена опытная партия автоматов под названием Steyr AUG. Аббревиатура расшифровывается как Armee Universal Gewehr – армейская универсальная винтовка. Производство модели было развернуто на мощностях оружейной компании Steyr-Daimler-Puch после успешного прохождения тестовых испытаний в 1977 г. В техдокументации автомат также фигурирует под названием Sturmgewehr 77.

Схема буллпап предполагает такую компоновку оружия, при которой казенная часть ствола, затворная группа и магазин находятся позади рукоятки управления огнем и спускового крючка. Автоматика AUG построена на использовании энергии пороховых газов при коротком ходе газового поршня. Запирание ствола осуществляется с помощью поворотного затвора, оснащенного 7 боевыми выступами. Ответные пазы смонтированы в теле ствольной муфты, расположенной в передней части ресивера. Конструкция автомата предполагает возможность замены ствола и затвора для использования различных типов боеприпаса согласно специфике выполняемой боевой задачи.

Основные модификации:

Steyr AUG A1 – самый первый вариант штурмовой винтовки, его отличают интегрированный оптический прицел, совмещенный с ручкой для переноски, и фиксированная вертикальная передняя рукоять;

Steyr AUG A2 – в этом варианте штурмовая винтовка вместо верхней ручки для переноски со встроенным оптическим прицелом малой кратности получила планку Вивера, позволяющей использовать различные типы прицелов, а также складную переднюю рукоять;

Steyr AUG A3 – штурмовая винтовка оснащается четырьмя планками Пикатинни (верхнюю предполагается использовать для крепления прицела, нижнюю для подствольного гранатомета, боковые для иных дополнительных аксессуаров, например, лазерного целеуказателя или тактического фонаря).

Особенности конструкции штурмовой винтовки Steyr AUG

Номенклатура стволов содержит 4 основных типоразмера. Длина стандартного автоматного ствола – 508 мм, укороченного – 350 мм, марксманской версии – 407 мм. В «пулеметном» формате Steyr AUG оснащается утяжеленным стволом длиной 621 мм, укомплектованным складными сошками. На дульном срезе стволов размещен штатный трехщелевой компенсатор. Шаг нарезов канала ствола – 228 мм. В качестве основного боеприпаса используются патроны калибра 5,56х45 НАТО, однако при необходимости автомат может использовать иные типы боеприпасов и стволы с соответствующей им конфигурацией нарезов. Так, в частности, в 1980-х гг. ХХ века конструкторы разработали комплект модулей, позволяющий модифицировать Steyr AUG в пистолет-пулемет под патроны калибра 9mm Luger. Для этого необходимо было заменить ствол и затворную группу, а также установить адаптер для магазинов.

На боковой поверхности стволов справа размещен газоотводный узел. Стыковка ствола со ствольной коробкой осуществляется с помощью 8 упоров, расположенных в 2 ряда. Под газоотводным блоком размещен шарнир крепления подствольной рукояти. У современных моделей в этой точке смонтирована планка Пикатинни. Крепление штыка на стволе отсутствует, однако соответствующий узел может быть установлен при необходимости.

В качестве основного прицельного приспособления используется несъемный оптический прицел кратностью 1,5х. На его поверхности размещены рудиментарные целик и мушка. Современные модификации Steyr AUG содержат планку Пикатинни, дающую возможность установки всех видов прицельных устройств – от простейших диоптров до тепловизоров и электронных прицелов.

Корпус автомата, объединяющий шахту-приемник магазина, пистолетную рукоять управления огнем, объемную спусковую скобу, закрывающую всю кисть руки, смонтирован в качестве единого элемента. Материал изготовления – ударопрочный полиамид оливкового или черного цвета.

Ствольная коробка выполнена из алюминия, усиленного стальными вставками. Внутри нее размещена вывешенная затворная рама, использующая в качестве направляющих два полых параллельно расположенных стержня. Левый является толкателем, соединяющим затворную рукоять и раму, правый выполняет функцию штока газового поршня.

Окно экстракции дублировано с обеих сторон. При необходимости автомат использует затвор с затворной рукоятью, установленной с любой из сторон. Неиспользуемое окно прикрыто пластиковой шторкой. Затворная рукоять и затвор разобщены. При необходимости нажатием кнопки, расположенной на рукояти, может быть выполнено их соединение.

УСМ одинарного действия, куркового типа. Соединение со спуском осуществлено с помощью двух тяг. Все элементы УСМ кроме штифтов и пружин выполнены из пластика. Ведение огня осуществляется в произвольном режиме. Для стрельбы одиночными требуется кратковременное нажатие на спуск, при длительном удержании огонь будет вестись очередями. Темп стрельбы – 650 выстр./мин.

Боепитание осуществляется из коробчатых магазинов емкостью 30 патронов. Они изготовлены из полупрозрачного пластика, что дает возможность визуального контроля боекомплекта. В «пулеметном варианте» применяются магазины, вмещающие 42 патрона. Защелка фиксации магазина расположена позади его корпуса.

На торцевой части корпуса автомата установлен съемный затыльник, фиксируемый с помощью поперечного штифта. Его демонтаж открывает доступ к элементам затворной группы. Масса автомата Steyr AUG без боекомплекта в среднем составляет 3,8 кг.

Общие выводы о семействе автоматов Steyr AUG

Стрелковый комплекс, созданный австрийскими оружейниками, объединил ряд конструкторских решений, известных задолго до начала их разработок. Съемные стволы, буллпап-компоновка, применение пластиков и алюминия – все это можно наблюдать в других образцах оружия. Однако неоспоримое преимущество «Штайра» состоит в том, насколько грамотно и гармонично они были объединены в одном проекте.

В настоящее время автомат Steyr AUG по-прежнему находится в серийном производстве. Его обновленные версии, содержащие планки Пикатинни, могут быть укомплектованы всеми видами дополнительного оборудования, включая 40-мм гранатомет. На основе «Штайра» созданы такие модели автоматов, как Tavor-21 (Израиль), SAR-21 (Сингапур). В настоящее время различные модификации Steyr AUG успешно применяются военнослужащими регулярных армий, полиции и охранных структур в десятках стран по всему миру.

Специально для гражданского рынка производится вариант автомата Steyr AUG без возможности вести стрельбу очередями. Он реализуется в том числе в России. Цена нового охотничьего карабина Steyr Mannlicher Aug калибра .223 Rem с интегрированным оптическим прицелом на момент подготовки статьи составляла 450 тысяч рублей. В продаже также находился Steyr Mannlicher AUG-Z A3 под патроны калибра 9 mm Luger. Его цена составляла порядка 440 тысяч рублей.

В 1980-х годах блок НАТО вкладывал значительные средства в развитие боевого оружия, чтобы получить технологическое превосходство над странами Варшавского договора.

В это время появились передовые системы вооружения, такие как ударный вертолет Apache, танк M1 Abrams, автоматы Steyr AUG и H&K G11, приборы ночного видения, лазерные и коллиматорные прицелы.

Еще одной проблемой стал рост террористической активности. При этом, лучшим оружием для перестрелок в закрытых пространствах и городской черте был признан пистолет-пулемет. Дело в том, что мощный автоматный патрон имеет значительную дальность поражения и может ранить или убить невинных людей при перестрелке с преступниками. Пистолетный патрон 9х19 мм имеет меньшую дульную энергию и дальность эффективного огня, что значительно снижает риск сопутствующего ущерба.

По этой причине полицейский спецназ и антитеррористические подразделения приняли на вооружение пистолет-пулемет H&K MP5 калибра 9х19 мм. Это удобное и надежное оружие ценят во всем мире, однако массовое распространение бронежилетов значительно снизило боевую эффективность пистолетного патрона.

Именитое бельгийское предприятие Fabrique Nationale d’Herstal приняло вызов и начало разработку футуристичного пистолета-пулемета FN P90 под новый патрон 5,7×28 мм. Новинка заняла нишу персонального оружия самообороны (Personal defense weapon, PDW). Этот термин используется в западных странах и обозначает легкое и компактное оружие, предназначенное для некоторых военнослужащих — экипажей боевых машин, расчетов артиллерийских орудий и других, кому по роду службы не требуется штурмовая винтовка, но может понадобиться большая огневая мощь, чем у пистолетов.

Технические характеристики FN P90

• Тип — пистолет-пулемет;

• Принцип работы автоматики — свободный затвор;

• Производитель — Fabrique Nationale d’Herstal (Бельгия);

• Годы производства — с 1990 до настоящего времени;

• Масса — 2,78/3,1 кг без патронов/снаряженный;

• Общая длина — 500 мм;

• Длина ствола — 256,5 мм;

• Патрон — 5,7×28 мм (SS190);

• Скорострельность — 900-1000 выстрелов/мин (в зависимости от варианта массы пули);

• Начальная скорость пули — 715 м/с;

• Эффективная дальность огня — до 200 метров;

• Вид боепитания — коробчатый магазин на 50 патронов;

• Прицел — коллиматорный.

Конструкция FN P90

FN P90 построен по схеме булл-пап, принцип действия автоматики — отдача свободного затвора. При этом выстрел происходит, когда затвор закрыт. Ударно-спусковой механизм куркового типа, расположен отдельным блоком в пластиковой колодке. ПП может вести одиночный огонь, а также полностью автоматический или очередями по три выстрела.

Коробчатый магазин устанавливается сверху ствольной коробки. Возможно, такая компоновка позаимствована у немецкого опытного автомата HK G11. Емкость составляет 50 патронов, они расположены перпендикулярно стволу и перед подачей в патронник разворачиваются на 90 градусов. Магазин выполнен из прозрачного пластика, что позволяет контролировать остаток патронов. Стреляные гильзы выбрасываются вниз.

Базовая версия FN Р90 оборудована встроенным коллиматорным прицелом, более современные модификации оснащены планками weaver для установки любых совместимых прицелов и дополнительных аксессуаров.

Специально для нового ПП бельгийские конструкторы разработали патрон 5,7×28 мм, внешне он напоминает уменьшенный .223 Rem. Дульная энергия составляет 534 Дж, что примерно в три раза меньше, чем у «старшего брата». Для стрельбы с глушителем также выпускаются патроны с дозвуковой скоростью пули. Боеприпас отличает настильная траектория полета пули и слабая отдача.

Особенности патрона 5,7×28 мм для пистолета-пулемета P90

Пистолетный патрон 5,7×28 мм создан в 1986 году для замены популярного 9×19 мм Parabellum. Оригинальный бельский боеприпас обеспечивает меньшую отдачу, большую настильность траектории полета пули, увеличенную дальность стрельбы, меньшую вероятность рикошета. По своей задумке 5,7×28 мм занимает нишу между промежуточными и пистолетными патронами. Боеприпас подходит для пистолета-пулемета FN P90, пистолета FN Five-seven, а также для некоторых гражданских образцов оружия, например для винтовки AR-57 и пистолета Kel-Tec P50.

Гражданская версия для США

В конце 2005 года компания FN представила PS90, полуавтоматическую версию пистолета-пулемета P90 для гражданского рынка. Новинка получила ствол длиной 16,04 дюйма (407 мм), чтобы соответствовать требованиям законодательства США. На конце ствола установлен несъемный ДТК. Также отсутствует возможность вести автоматический огонь. Вместо штатного коллиматора предусмотрена база weaver.

Несмотря на увеличение общей длины PS90 по-прежнему достаточно компактен и хорошо подойдет для защиты жилища.

Плюсы и минусы P90

Достоинства

• Малый вес и компактные габариты;

• Удобство при стрельбе с левой и с правой руки;

• Простота сборки-разборки;

• Большая эффективная дальность стрельбы по сравнению с ПП под патроны калибром 9 мм и .45 ACP;

• Небольшая и хорошо контролируемая отдача

• Высокая плотность огня;

• Большая емкость магазина;

• Высокая пробивная и проникающая способность пули.

Недостатки

• Малое останавливающее действие;

• Неудобная и долгая смена магазина из-за его расположения и большой длины;

• Высокая стоимость — гражданская версия PS 90 в США стоит от 1900 долларов, при этом аналог «Сайги-9» под 9х19 мм можно приобрести за 900 долларов.

Заключение

В целом, у компании FN получился не только технически передовой, но и надежный пистолет-пулемет. Его по достоинству оценили спецподразделения и силы правопорядка более 30 стран. FN P90 используют большинство европейских государств и США, а также Аргентина, Чили, Перу и другие. Также на гражданском рынке Северной Америки бельгийский ПП получил некоторое распространение. Несмотря на то, что он далеко не такой массовый, как аналоги на базе автомата Калашникова или AR-15, но имеет достаточно поклонников среди любителей оружия и коллекционеров.

Первая компоновка, была двуруким прототипом автомата Томсона. Ну я ее видел именно так. Черный лак, неотъёмный магазин, возможность установки легких прицелов на прицельную планку вивер, в замен стандартной, все получилось отлично, но гильзы, как вы наверняка знаете у СКСа летят вверх и при такой удобной компоновке, они вылетали прям перед носом, а нос у меня дай боже, длинный.

Кстати вот первое видео о нем.

получив кучу эмоций и естественно букет хвалебных отзывов в свой адрес, с наилучшими пожеланиями о скорой моей смерти и кривых руках, понял, что СКС булл-пап не может оставаться одиноким. Этот проект должен получить продолжение. Так появилась новая модификация СКС ложи булл-пап, точнее сразу две.

1.я

представляла собой все туже компоновку с двумя передними рукоятками, но я добавил отсекатель гильз, он же подщёчник, имеющий возможность регулировки по высоте, для удобства выстраивания линии прицеливания, по отношению к оптическим прицелам, ну и нос был защищен от гильз. Так же опять же исходя из пожеланий фанатов булл-папов была реализована возможность применять не только стандартные магазины, но и отъёмные. Да на фото именно отъёмный, нам повезло.

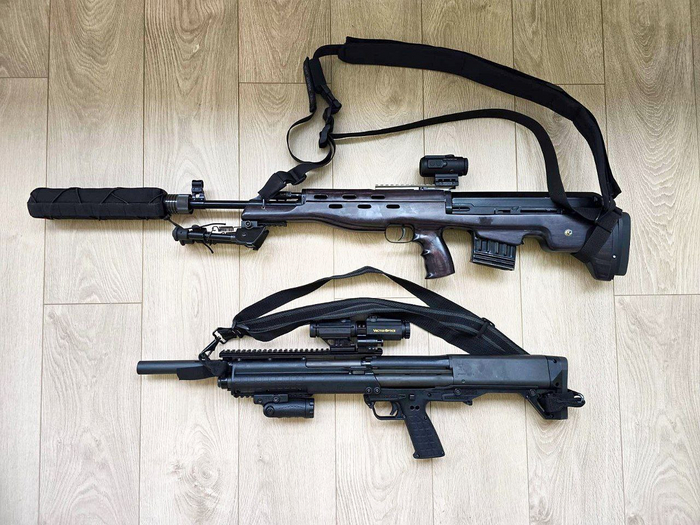

2я

это уже ложа, с одной рукояткой, все так же под отъёмный магазин, но с более близкой рукояткой к стрелку. Общая длина СКС булл-пап во всех исполнениях была и есть 804 мм, что в рамках о законе об оружии РФ.

Хвалебные авации, отзывы и крики, что автор мудак, продолжали сыпаться на мою лысую голову. Поэтому тут я уже был не вправе остановиться, продолжал творить дальше.

Так появился ТИГР/СВД булл-пап

Винтовка СВД так же прекрасна как и карабин Симонова, но есть одно НО, она очень длинная и на ходовой охоте с ней мягко говоря неудобно. Цепляешь все ветки, все кусты и да она прекрасна.

модификаций у СВД много и для себя решил, что обулпапить обязан все, СВДС, СВД, СВД с 620 и 530 стволом, в 54м, 308м и даже 3006 калибрах.

Первый образец ложи булл-пап ТИГР/СВД

был черного цвета, под матовым лаком. Общая длина составила 960 мм, а вес 4500 гр. Прицел ставился так же вместо прицельной планки на вивер, в последствии я спроектировал новый кронштейн для установки тяжелых прицелов, но а до этого вышли следующие образцы

в общем СВД было разных много, в разных цветах и разных габаритах. Да и сейчас они делаются успешно, но забегая вперед, только никому, я вам по секрету. В этом году планирую выпустить прототип КИТ набор для обулпапивания карабинов ТИГР/СВД точную копию ОЦ03. Не знаете что это такое - срочно гуглить в таком случае.

Наигравшись с Тиграми я пошел к поросятам Вепрям.

Вепри сразу получились красивыми, идеальными, чудесными произведениями искусства

Но это не удовлетворила мои амбиции и я замахнулся на болтовик, ДА ДА на нашу всеми любимую Винтовку Мосина

так получился самый спорный булл-пап, который снесыскал огромную армию почитателей моего творчества,

и с криками давай ещё

мне пришлось удовлетворять запросы пользователей интернета и диванных войск, создал новый булл-пап набор уже для всеми любимого Автомата Калашникова

А что, тюнинга на него дофига, ну и мой булл-пап найдет своих почитателей, так и случилось. Версий было сделано много, больше 4х, сейчас кстати еще одна делается.

Дальше мне стало скучно но появился новый проект и я сделал это.

Ну а потом РПК, мой наверное самый непредсказуемый буллпап

но вышел он чудесным, хороший аппарат

Ну и последним моим буллпапом стал карабин Вепрь - Пионер

На сегодня он наверное самая любимая моя игрушка из булл-папов.

Хотелось бы добавить больше видео и фото, но ограничен 25ю картинками в посте. Поэтому только немного выложу.

Что будет дальше- не знаю, но знаю одно, несмотря на критику и негативный опыт, я продолжаю развивать данное направление, просто потому что люблю, просто потому что хочу и просто потому что мне это интересно.

Спасибо, что прочитали мою новую подборку о булках, можно накидывать говна. Жду с нетерпением в комментариях каждого, прошу не стесняться и обязательно отметиться о том какой я хреновый инженер и не понимаю ничего в оружии. Спасибо всех люблю и крепко обнимаю.

до покраски
