В 8-й части показал, как делал рычаг ВОМ, который отсутствовал, теперь надо было сделать штангу для управления с руля. Купил арматуру д10 гладкую 5,85 метра и приступил:
Отрезал 1,5 метра и сделал основной изгиб

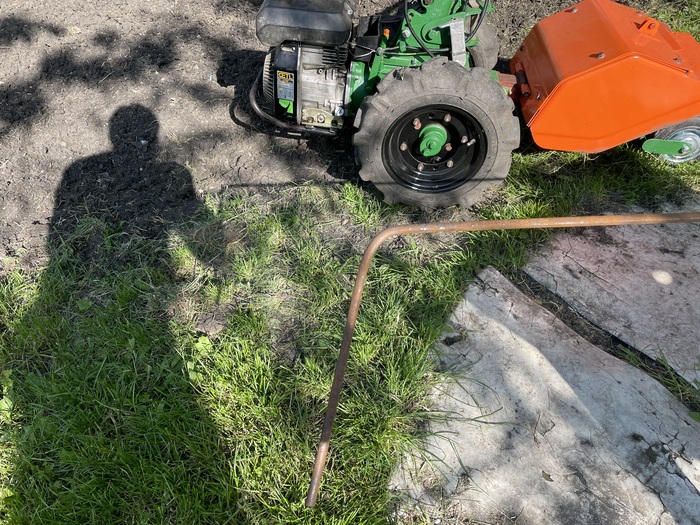

Согнул так, чтобы она была параллельна штанге управления кпп.
Теперь, надо было придумать, как будущая штанга будет крепиться к рычагу вом. Придумал переходной кронштейн:
Подставил к этому делу ранее согнутую штангу и немного её подрезал болгаркой, затем снова снял.
Ось, которая будет держаться в ушке кронштейна варится на штангу и подрезается на нужную длину, в ней ещё нужно сделать отверстие под шплинт
Общий вид не фотографировал, только в темноте на мотоблоке:
В темноте же и протестировал на грядках-работает
Но тянуть за голую арматуру неудобно, поэтому:
Делаю двоюродного брата ручки
Сделал модель разъемной формы, для литья пластика
И попросил изготовить её на 3д принтере, спасибо тому, кто её распечатал)
Думаю понятно, что формы обхватывают стержень рычага и в неё льется пластик
Чтоб будущая литая ручка держалась на арматуре, нужно расклепать её край
Такую форму придал, чтоб рукоятка никуда не уехала
Смазываю полуформы циатимом 221F-это как пастообразная силиконовая смазка, она нужна, чтоб форма легко отошла от рукоятки после отверждения, то есть это разделитель
Затем прилепляю их на стержень
Видно расклепанный край, который не даст ручке провернуться
И подготавливаю то, что буду лить в форму. Что лил-реактопласт фирмы Терма, по сути эпоксидка с отвердителем, она как раз черного цвета, и при загрязнении ткани какой-нибудь её не отстирать, короче, если ваша супруга увидела это на шторах или стуле, то всё.
Смола и тюбики. Одна емкость к одному тюбику для смешивания. Потом она чуть подогревается сама по себе и начинается время жизни, нужно успеть минуть за 5 залить
Обмотал залитую форму малярным скотчем, чтоб продавить смесь по всему объему. Застывало оно весь вечер и ночь, на утро разобрал форму:
Ааай, конечно же форму поставил несоосно, маленько перекосило. Облой срезал, литник сошлифую, а штангу покрашу. Кстати форма благодаря разделителю слезла хорошо, можно использовать повторно. Останется зашлифовать мелкой наждачкой.
Форму снимал сегодня утром, поэтому ничего на мотоблок не ставил.
Спасибо всем тем, кто это смотрит и может даже кому-то нравится)
