Макросы в панели оператора Weintek. Первые шаги⁠⁠

Я люблю ставить панели оператора фирмы Weintek. За 10 лет работы никогда не подводили. Быстрая и красивая графика, продуманная логика рецептуры и т.д.

Главная фишка панелей - это макросы. Можно сделать полноценный ПЛК с экраном, но обязательно нужно учитывать некоторые нюансы.

Макрос - последовательность команд, алгоритм действий панели оператора, который можно использовать для выполнения задач не предусмотренных основным функционалом EasyBuilder.

Примерный список задач, для которых может понадобиться использование макроса:

  1. Таймер обратного отсчета для запуска/остановки технологических и других процессов.

  2. Преобразование данных из одних единиц измерения в другие: напряжение в температуру, ток в давление, Фаренгейты в Цельсии и т.д.

  3. Управление пользовательским интерфейсом: рисовать графики, открывать/закрывать окна, скрывать/отображать объекты, управлять анимацией.

  4. Собственный протокол передачи данных, которого еще нет в библиотеке из более чем 300 драйверов EasyBuilder. Например, можно подключить GSM-модем и управлять приемом/отправкой СМС-сообщений.

  5. Взаимодействие с внутренней базой данных рецептов SQLite: загрузка и сохранение данных в настраиваемом формате, выборка данных по SQL-запросу. Это может быть, например, база данных рецептов приготовления блюд в кухонной печи.

  6. Взаимодействие с внешней базой данных MySQL, или MS SQL Server: загрузка и сохранение данных в настраиваемом формате, выборка/выгрузка данных с помощью SQL. Это может быть, например, база данных предприятия, или склада. Панель может считывать штрих-коды, QR-коды, RFID-метки и загружать их в базу данных, или делать выборку данных по считанным кодам.

Список макросов

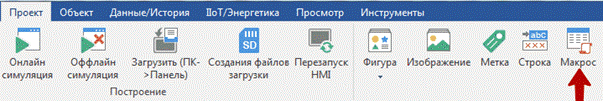

Каждый проект EasyBuilder содержит собственный набор макросов. Вызвать список можно из меню на вкладке “Проект”:

Макросы в панели оператора Weintek. Первые шаги Программа, Linux, АСУ ТП, Асушник, Отдел АСУ, Я у мамы инженер, КИПиА, ПЛК, Программирование ПЛК, Длиннопост
Макросы в панели оператора Weintek. Первые шаги Программа, Linux, АСУ ТП, Асушник, Отдел АСУ, Я у мамы инженер, КИПиА, ПЛК, Программирование ПЛК, Длиннопост

Здесь можно создавать, удалять и редактировать макросы проекта. Если есть макросы, которые вы хотите использовать в нескольких проектах, функциями Импорт/Экспорт их можно сохранять/загружать через отдельные файлы.

В списке, кроме имени объекта-макроса, отображается его идентификатор [ID] и атрибуты {I,P,S}. Атрибуты макроса имеют следующее значение:

  1. “I” - будет вызываться каждый раз при загрузке панели.

  2. “P” - задействует таймер для периодического вызова.

  3. “S” - может блокироваться битом адресного пространства.

Чтобы создать новый макрос, или изменить имеющийся, нажмите соответствующую кнопку - “Создать”, или ”Редактировать”, откроется редактор макросов.

Макросы в панели оператора Weintek. Первые шаги Программа, Linux, АСУ ТП, Асушник, Отдел АСУ, Я у мамы инженер, КИПиА, ПЛК, Программирование ПЛК, Длиннопост

В редакторе макросов можно изменить всё что касается конкретного объекта-макроса: его имя, атрибуты запуска и непосредственно код. Здесь же происходит проверка кода на наличие синтаксических ошибок, после внесения изменений следует нажать кнопку “Сохранить и скомпилировать”.

Существует много способов вызова макросов.

Способы вызова макросов

1 - Однократный вызов при старте панели.

Макросы в панели оператора Weintek. Первые шаги Программа, Linux, АСУ ТП, Асушник, Отдел АСУ, Я у мамы инженер, КИПиА, ПЛК, Программирование ПЛК, Длиннопост

Это один из атрибутов объекта-макроса, выбирается в редакторе.

Полезный вариант для макросов инициализации, если нужно что-то загрузить в ПЛК, или выгрузить из энергонезависимой памяти. Еще один пример использования - макрос с вечным циклом. Макрос, который никогда не завершается, достаточно запустить один раз.

2 - Автоматический периодический вызов.

Это один из атрибутов объекта-макроса.

Макросы в панели оператора Weintek. Первые шаги Программа, Linux, АСУ ТП, Асушник, Отдел АСУ, Я у мамы инженер, КИПиА, ПЛК, Программирование ПЛК, Длиннопост

Макрос будет вызываться по таймеру с заданной периодичностью. Важно учитывать, что вызываемая функция должна завершаться до ее повторного вызова, иначе вызов будет блокироваться. Удобный вариант для процессов, требующих непрерывной обработки данных.

Используя блокировку макроса, можно запускать и приостанавливать вызовы в нужный момент. Блокировка — это еще один атрибут объекта-макроса.

Макросы в панели оператора Weintek. Первые шаги Программа, Linux, АСУ ТП, Асушник, Отдел АСУ, Я у мамы инженер, КИПиА, ПЛК, Программирование ПЛК, Длиннопост

3 - Функциональная кнопка.

Одной из функций объекта “Функциональная кнопка” может быть вызов макроса. Вызов будет происходить каждый раз при нажатии кнопки пользователем. В атрибутах выбираем “Выполнить макрос” и имя макроса из выпадающего списка.

Макросы в панели оператора Weintek. Первые шаги Программа, Linux, АСУ ТП, Асушник, Отдел АСУ, Я у мамы инженер, КИПиА, ПЛК, Программирование ПЛК, Длиннопост

4 - Комбинированная кнопка.

Может выполнять последовательность действий, в том числе вызов макросов.

Макросы в панели оператора Weintek. Первые шаги Программа, Linux, АСУ ТП, Асушник, Отдел АСУ, Я у мамы инженер, КИПиА, ПЛК, Программирование ПЛК, Длиннопост

5 - Битовая кнопка.

Эта кнопка используется для изменения состояния бита, но также она может вызвать макрос при срабатывании.

Макросы в панели оператора Weintek. Первые шаги Программа, Linux, АСУ ТП, Асушник, Отдел АСУ, Я у мамы инженер, КИПиА, ПЛК, Программирование ПЛК, Длиннопост

Срабатывать кнопка может не только от нажатия пользователем, она может быть скрытым элементом и срабатывать от других условий.

6 - Битовый переключатель.

Этот объект реагирует только на нажатие. Вызов макроса можно привязать к конкретному изменению состояния бита.

Макросы в панели оператора Weintek. Первые шаги Программа, Linux, АСУ ТП, Асушник, Отдел АСУ, Я у мамы инженер, КИПиА, ПЛК, Программирование ПЛК, Длиннопост

7 - Вызов по триггеру.

Часто бывает необходимо управлять вызовом макроса через адресное пространство панели. Используйте ПЛК-триггеры для вызова макроса битом регистра панели, или ПЛК.

Макросы в панели оператора Weintek. Первые шаги Программа, Linux, АСУ ТП, Асушник, Отдел АСУ, Я у мамы инженер, КИПиА, ПЛК, Программирование ПЛК, Длиннопост

Режим триггера “Всегда активно если ON” будет запускать макрос каждые 500 миллисекунд при высоком уровне бита.

8 - Вызов из активного экрана.

В атрибутах окна на панелях всех серий, за исключением iP-серии, можно выбрать варианты запуска макросов на случай открытия, или закрытия окна, а также для циклического запуска. Период циклического запуска макроса фиксированный - 500 миллисекунд.

Макросы в панели оператора Weintek. Первые шаги Программа, Linux, АСУ ТП, Асушник, Отдел АСУ, Я у мамы инженер, КИПиА, ПЛК, Программирование ПЛК, Длиннопост

На панелях iP-серии этот функционал также может быть реализован, но другим способом. Для циклического вызова можно использовать собственный таймер объекта-макроса, а для вызова при открытии/закрытии окна можно использовать битовую кнопку с соответствующим атрибутом.

9 - Вызов из другого макроса.

Существует два способа вызова макроса из другого макроса: синхронный и асинхронный. Разница в том, что при синхронном вызове вызывающий макрос будет ждать завершения вызываемого макроса, прежде чем продолжить выполнение алгоритма. При асинхронном вызове вызывающий макрос продолжит выполнение алгоритма параллельно с вызываемым. Используйте функции SYNC_TRIG_MACRO и ASYNC_TRIG_MACRO соответственно для синхронного и асинхронного вызова.

Пример: Связь с регулятором ОВЕН ТРМ138

Для заказчика нужно было удаленно отслеживать за 8 канальным регулятором температуры. Хотелось именно панель оператора, без ПК. Вот там как раз делал простую логику для срабатываний аварий и т.п. и т.д.

Макросы в панели оператора Weintek. Первые шаги Программа, Linux, АСУ ТП, Асушник, Отдел АСУ, Я у мамы инженер, КИПиА, ПЛК, Программирование ПЛК, Длиннопост

На этом я заканчиваю, пока-пока.

UPD:

https://www.rusavtomatika.com/articles/macros-easybuilder-pr...

Показать полностью 13
Программа Linux АСУ ТП Асушник Отдел АСУ Я у мамы инженер КИПиА ПЛК Программирование ПЛК Длиннопост
2
10
youengineerasu
youengineerasu
9 месяцев назад
Серия Программная среда CoDeSyS 3.5

Как просто сделать визуализацию на codesys 3.5⁠⁠

Сейчас на многих станках, линиях и агрегатах стоят панели оператора, либо сенсорные панельные контроллеры. Вы сами понимаете, что это очень удобно. На экране можно вывести множество функций: графики физических величин, архивация данных, рецепты, настройки оповещений по смс, рецепты вкусных булочек. Да и просто удобная и красивая индикация: лампочки, кнопочки и переключатели. На чём это всё пишется? Среди разнообразия ПО, я остановился на CoDeSyS 3.5. В CoDeSyS 3.5 визуализация обладает рядом преимуществ, которые будут рассматриваться в этой статье.

Привет, друзья! Это одна из основных сред разработки, которую я использую при внедрении и наладке автоматизации оборудования. Сегодня мы с вами поговорим во всех подробностях.

О программном продукте CoDeSyS 3.5

Среда разработки является продуктом 3S-Smart Software. CoDeSyS-это аппаратно-независимая система для программирования ПЛК. Она поддерживает все языки стандарта МЭК. Сочетает в себе объектно-ориентированное программирование(то есть с помощью визуальных функциональных блоков). Возможна работа с несколькими устройствами и приложениями.

В этой среде можно писать программы стандарта МЭК FBD, IL, LD, CFC, ST.

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

В чём же принципиальное отличие от версии CoDeSyS 2.3? Принципы программирования и построения языков остаются теми же. Давайте рассмотрим преимущества данной системы:

  • Добавилось очень много полезных функций (в основном, касающиеся визуализации);

  • Рабочее окно среды разработки стало гораздо удобнее;

  • Существуют готовые библиотеки модулей ввода-вывода;

  • Возможность Веб-визуализации;

  • Ну и конечно самый главный козырь, это сама визуализация;

Мне, честно говоря, нравится работать в двух версиях, и в CoDeSyS 2.3, и в 3.5. Каждая по-своему удобна. Единственный недостаток новой среды заключается в том, что она в постоянной разработке, то есть всё время обновляется. И периодически при компиляции возникает куча ошибок, с которыми иногда невозможно разобраться.

Какое оборудование поддерживает CoDeSyS 3.5? Из отечественных контроллеров я знаю СПК сотой и двухсотой серии, ПЛК 323 и ПЛК304. Из «Буржуйских» мне известно о WAGO и Berghof.

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

На самом деле, работать в этой среде разработки сложно. Очень много нюансов. Каждый новый проект у меня начинается с самого начала. Для изучения требуется перелопатить кучу инструкций и помучить ребят из тех. поддержки компании ОВЕН. В следующих своих статьях я ознакомлю вас со многими фишками, если будет кому интересно.

Визуализация CoDeSyS 3.5

Отдельно бы хотелось поговорить о визуализации в среде разработки. Это шикарный инструмент для реализации большинства задач в производстве. Весь технологический процесс можно отобразить на экранах, сделать красивые графики, архивацию, анимацию и т.п. Ниже приведу видео для наглядной демонстрации возможностей визуализации.

Особенности визуализации в Codesys 3.5

1. Графический редактор

Одной из ключевых особенностей Codesys 3.5 является графический редактор, который позволяет создавать визуальные элементы интерфейса для взаимодействия с операторами. Этот инструмент предоставляет широкий набор графических объектов, таких как кнопки, индикаторы, графики и т.д., которые могут быть легко настроены и анимированы.

2. Поддержка множества форматов

Codesys 3.5 поддерживает множество форматов визуальных элементов, включая векторные и растровые изображения, SVG, а также веб-компоненты. Это обеспечивает более высокое качество и гибкость визуализации, что особенно важно при работе с современными мультимедийными элементами.

3. Анимация и визуальные эффекты

Визуализация в Codesys 3.5 предоставляет возможности для создания анимаций и визуальных эффектов, которые помогают операторам быстрее и точнее интерпретировать данные. Это включает в себя анимированные графики, изменение цвета и формы объектов в зависимости от состояния системы, а также создание плавных переходов между различными экранами и состояниями.

4. Мультиязычность

Для многих проектов промышленной автоматизации важно иметь мультиязычный интерфейс для операторов. Codesys 3.5 позволяет легко локализовать визуальные элементы и тексты, обеспечивая комфортное использование системы на разных языках.

5. Интеграция с внешними источниками данных

Часто визуализация должна отображать данные, получаемые из внешних источников, таких как базы данных, датчики или веб-сервисы. Codesys 3.5 обладает мощными средствами интеграции, что позволяет легко получать и обновлять данные из различных источников и отображать их на визуальных элементах.

Простейший пример проекта

Мы с вами сейчас создадим простой проект в среде разработки CoDeSyS 3.5. Давайте сделаем так, чтобы от кнопки включалась и выключалась лампочка. Дистрибутив можно скачать с официального сайта компании ОВЕН. Стандартная установка. Всё, как обычно. Запускаем программу и создаём проект.

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

Так как у меня под рукой нет сенсорной панели, я задам устройство-эмулятор, которое загружается с компьютера. Работать будем на наиболее наглядном языке CFC.

Для начала в правом нижнем углу нам нужно запустить эмулятор контроллера. Затем нажимаем Scan Network, и система должна обнаружить ваш компьютер.

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

Давайте создадим простейшую программу.

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

Добавляем визуализацию в наш проект. Правой кнопкой мыши вызываем контекстное меню и жмем Добавить объект.

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

Рисуем визуализацию под наш алгоритм. Выбираем элементы во вкладке панели инструментов.

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

Присваиваем переменные элементам во вкладке свойства. Для кнопки:

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

Для лампочки:

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

Из настроек на этом у нас всё. Теперь нажимаем на кнопку Логин. И в результате у вас должна получиться вот такая картинка:

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

Я реализовывал несколько проектов в этой программе. Но наиболее удачный и «красивый» проект у меня получился на автоматизации холодильных камер. Задача заключалась в том, чтобы охлаждать камеры до определённой температуры.

В первой камере охлаждается воздух с помощью заслонки в приточной системе. Во второй и третьей камере охлаждается воздух каскадным включением компрессоров в зависимости от времени наработки. Все эти физические данные архивируются. В случае аварии контроллер отправляет сообщение смс на указанный номер. Писал программу я на сенсорном панельном контроллере СПК207.03.CS.WEB.

Давайте покажу вам несколько иллюстраций моей работы. Главное меню панельного контроллера:

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

Аварии компрессоров:

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

Компрессорная

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

И наконец, WEB-визуализация:

Как просто сделать визуализацию на codesys 3.5 Программа, Windows, Linux, Асу, АСУ ТП, КИПиА, Автоматизация, Автоматика, ПЛК, Программирование ПЛК, Длиннопост

Выкладываю видео, где вся эта система работает:

На этом я заканчиваю, напишите в комментариях, в каких средах вы пишите и что вы программируете?

Если интересна статья, подписывайтесь, ставьте рейтинг, дальше будет интереснее.

С уважением, Гридин Семён.
