Plc

156 постов сначала свежее
6
youengineerasu
youengineerasu
3 месяца назад

CoDeSyS 3.5 Soft Motion. Как добавить ось сервопривода?⁠⁠

Для различных точных систем, где требуется позиционирование рабочего элемента, манипуляторов и роботов существуют специальные готовые решения. И одно из них это PAC-ПЛК с CoDeSyS на борту.

Эта статья будет посвящена готовой библиотеке под названием Soft Motion в дистрибутиве CoDeSyS. Как обычно стараюсь писать по существу, без всякой воды.

Вторая часть Soft Motion. Эта статья будет посвящена подключению Сервопривода по EtherCAT.

Настройки в дереве объектов

CoDeSyS 3.5 Soft Motion. Как добавить ось сервопривода? Инженер, Программа, Гайд, Отдел АСУ, АСУ ТП, ПЛК, КИПиА, Гифка, Telegram (ссылка), Длиннопост

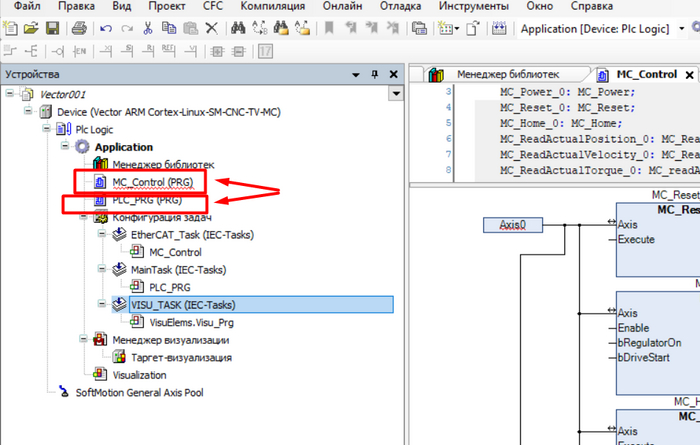

Создаем две программы. отдельно для основных задач, отдельно для задач управления Осями.

CoDeSyS 3.5 Soft Motion. Как добавить ось сервопривода? Инженер, Программа, Гайд, Отдел АСУ, АСУ ТП, ПЛК, КИПиА, Гифка, Telegram (ссылка), Длиннопост

После этого добавляем новое устройство EtherCAT. Лучше добавить той версии, в которой создан ваш проект.

CoDeSyS 3.5 Soft Motion. Как добавить ось сервопривода? Инженер, Программа, Гайд, Отдел АСУ, АСУ ТП, ПЛК, КИПиА, Гифка, Telegram (ссылка), Длиннопост

В задачу нужно переместить вашу программу.

CoDeSyS 3.5 Soft Motion. Как добавить ось сервопривода? Инженер, Программа, Гайд, Отдел АСУ, АСУ ТП, ПЛК, КИПиА, Гифка, Telegram (ссылка), Длиннопост

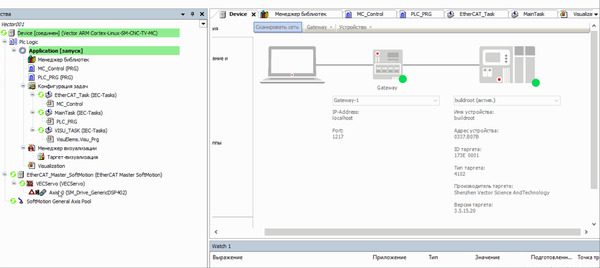

После этого выбираем MAC внешней шины EtherCAT.

CoDeSyS 3.5 Soft Motion. Как добавить ось сервопривода? Инженер, Программа, Гайд, Отдел АСУ, АСУ ТП, ПЛК, КИПиА, Гифка, Telegram (ссылка), Длиннопост

Добавляем устройство Сервопривода.

CoDeSyS 3.5 Soft Motion. Как добавить ось сервопривода? Инженер, Программа, Гайд, Отдел АСУ, АСУ ТП, ПЛК, КИПиА, Гифка, Telegram (ссылка), Длиннопост

Добавляем Ось Axis.

CoDeSyS 3.5 Soft Motion. Как добавить ось сервопривода? Инженер, Программа, Гайд, Отдел АСУ, АСУ ТП, ПЛК, КИПиА, Гифка, Telegram (ссылка), Длиннопост

Можно создать визуализацию, и на ней перекинуть базовые блоки Soft Motion.

CoDeSyS 3.5 Soft Motion. Как добавить ось сервопривода? Инженер, Программа, Гайд, Отдел АСУ, АСУ ТП, ПЛК, КИПиА, Гифка, Telegram (ссылка), Длиннопост

И конечно же результаты. Всем пока-пока.

Показать полностью 8
Инженер Программа Гайд Отдел АСУ АСУ ТП ПЛК КИПиА Гифка Telegram (ссылка) Длиннопост
0
8
youengineerasu
youengineerasu
3 месяца назад
Серия Программная среда CoDeSyS 3.5

CoDeSyS 3.5 Soft Motion. Начало всех начал⁠⁠

Для различных точных систем, где требуется позиционирование рабочего элемента, манипуляторов и роботов существуют специальные готовые решения. И одно из них это PAC-ПЛК с CoDeSyS на борту.

Эта статья будет посвящена готовой библиотеке под названием Soft Motion в дистрибутиве CoDeSyS. Как обычно стараюсь писать по существу, без всякой воды.

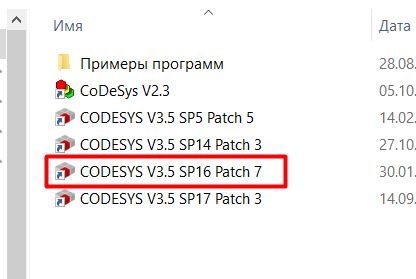

Будем считать, что у вас установлен дистрибутив CODESYS V3.5 SP16 Patch 7.

CoDeSyS 3.5 Soft Motion. Начало всех начал Инженер, Программа, Windows, Электроника, АСУ ТП, ПЛК, Программирование ПЛК, Тестирование, Telegram (ссылка), Длиннопост

Установка устройств для работы с ними (Таргеты)

В данном примере я использую ПЛК VECTOR CPR-VEC-CEC-C1/

На борту у него уже установлен Soft Motion Basic. Можно считать что это готовое устройство, которое сразу работает с сервоприводами. Использовать мы будем протокол EtherCat.

CoDeSyS 3.5 Soft Motion. Начало всех начал Инженер, Программа, Windows, Электроника, АСУ ТП, ПЛК, Программирование ПЛК, Тестирование, Telegram (ссылка), Длиннопост

Мне нужно подключить к этому устройству два модуля ввода\вывода по встроенной шине, один модуль ввода\вывода по внешней шине и два сервопривода.

CoDeSyS 3.5 Soft Motion. Начало всех начал Инженер, Программа, Windows, Электроника, АСУ ТП, ПЛК, Программирование ПЛК, Тестирование, Telegram (ссылка), Длиннопост

Залазим в инструмент репозиторий устройств.

CoDeSyS 3.5 Soft Motion. Начало всех начал Инженер, Программа, Windows, Электроника, АСУ ТП, ПЛК, Программирование ПЛК, Тестирование, Telegram (ссылка), Длиннопост

Жмем Установить.

CoDeSyS 3.5 Soft Motion. Начало всех начал Инженер, Программа, Windows, Электроника, АСУ ТП, ПЛК, Программирование ПЛК, Тестирование, Telegram (ссылка), Длиннопост

Конфиги можно скачать с официального сайта поставщика. У меня они были поэтому устанавливаем их. Нужно указать XML-файл конфигурации.

Устанавливаем все необходимые нам модули.

CoDeSyS 3.5 Soft Motion. Начало всех начал Инженер, Программа, Windows, Электроника, АСУ ТП, ПЛК, Программирование ПЛК, Тестирование, Telegram (ссылка), Длиннопост

Это файл-конфигурация сервопривода. Нужно указать XML-файл конфигурации EtherCat.

CoDeSyS 3.5 Soft Motion. Начало всех начал Инженер, Программа, Windows, Электроника, АСУ ТП, ПЛК, Программирование ПЛК, Тестирование, Telegram (ссылка), Длиннопост

Это файлы конфигурации внутренних модулей по шине.

Начальный запуск в CoDeSyS.

Затем создаем Стандартный проект. И запускаемся.

CoDeSyS 3.5 Soft Motion. Начало всех начал Инженер, Программа, Windows, Электроника, АСУ ТП, ПЛК, Программирование ПЛК, Тестирование, Telegram (ссылка), Длиннопост

Выбираем Vector ARM.

CoDeSyS 3.5 Soft Motion. Начало всех начал Инженер, Программа, Windows, Электроника, АСУ ТП, ПЛК, Программирование ПЛК, Тестирование, Telegram (ссылка), Длиннопост

Если нет библиотек Soft Motion, подгружаем их.

CoDeSyS 3.5 Soft Motion. Начало всех начал Инженер, Программа, Windows, Электроника, АСУ ТП, ПЛК, Программирование ПЛК, Тестирование, Telegram (ссылка), Длиннопост

После этого можно пробовать загружать устройства. О них напишем позже.

Показать полностью 9
Инженер Программа Windows Электроника АСУ ТП ПЛК Программирование ПЛК Тестирование Telegram (ссылка) Длиннопост
3
4
MZTA
MZTA
3 месяца назад
Автоматизация
Серия ПЛК

Виртуальные и программные ПЛК – тенденции рынка и прогноз развития до 2033 года⁠⁠

Виртуальные и программные ПЛК – тенденции рынка и прогноз развития до 2033 года ПЛК, Программирование ПЛК, АСУ ТП, Автоматизация, Софт, Программное обеспечение, Аналитика, Длиннопост

Приводим данные двух аналитических агентств Global Market Insights (GMI) и Global Insight Services (GIS) о рынке виртуальных (vPLC) и программных (Soft PLC) программируемых логических контроллеров. В обзоре разобраны вопросы преимуществ и недостатков данных типов контроллеров в сравнении с традиционными аппаратными ПЛК, указываются основные рыночные игроки, показывается географическая сегментация, приводятся тенденции рынка и прогноз развития до 2032 года.

Определения:

Программные ПЛК (Soft PLC) – это программная версия контроллера, запускаемая на устройствах и операционных системах общего назначения (чаще всего промышленные мини ПК или ПЛК на Linux с runtime-ядром) и превращающая такое устройство в полнофункциональный программируемый контроллер автоматизации (PAC). В отличие от традиционных «хард» ПЛК с закрытой системой и заданным фиксированным набором функций, программные ПЛК обеспечивают высокую степень персонализации и гибкость в процессе создания системы управления автоматизацией. Большая часть современных ПЛК – это Soft PLC, например, под CODESYS 3.5.

Виртуальные контроллеры (virtual PLC или vPLC) – это расширение концепции SoftPLC, который работает на виртуальной машине, управляемой гипервизором реального времени на сервере или многоядерном промышленном ПК. Виртуальные ПЛК не привязаны к конкретному оборудованию, их можно развернуть в существующей ИТ-инфраструктуре и легко масштабировать путем увеличения или уменьшения количества экземпляров виртуальных ПЛК в зависимости от потребностей в вычислительной мощности. Это особенно полезно для ресурсоёмких задач, таких как машинное обучение и искусственный интеллект.


Данные агентства GMI

Глобальный рынок виртуальных и программных ПЛК в 2023 году оценивался в $ 865 млн и, по прогнозам, будет расти в среднем на 13% в год в период с 2024 до 2032 года.

Внедрение технологий Индустрии 4.0 стимулирует спрос на виртуальные и программные ПЛК. Поскольку практически все отрасли вовлечены в цифровую трансформацию, данные виды ПЛК, интегрированные с существующими промышленными системами, облачными платформами и устройствами Интернета вещей (IoT), обеспечивают необходимый уровень коммуникаций и контроля на различных этапах производства. А гибкость и масштабируемость делают их незаменимыми для так называемых smart-производств (умных заводов), стремящихся повысить свою производительность, сократить время простоя и оптимизировать использование ресурсов за счет интеллектуальной автоматизации.

Растущая тенденция удаленного управления в промышленности является еще одним ключевым фактором роста. Виртуальные ПЛК, реализованные посредством облачных платформ, позволяют инженерам и операторам управлять и устранять неполадки в АСУ ТП из любого места. Эта возможность особенно ценна для отраслей с территориально распределенными сетями, например, в нефтегазовой промышленности, коммунальном хозяйстве и любых крупных холдингах. Осуществление удаленных операций в реальном времени может значительно повысить эффективность работы и сократить время простоя, способствуя ускоренному принятию данных продуктов на рынке.

Тенденции рынка виртуальных и программных ПЛК

Одной из самых значимых тенденций на рынке виртуальных и программных ПЛК является растущая интеграция с экосистемами промышленного интернета вещей (IIoT). Отрасли всё больше используют IIoT, где виртуальные ПЛК обеспечивают бесшовную связь между заводским оборудованием и облачными системами для обеспечения мониторинга, управления и аналитики в реальном режиме времени. Виртуальные ПЛК с поддержкой IIoT могут взаимодействовать с несколькими датчиками, устройствами и системами, обеспечивая централизованное управление и лучшее принятие решений, на основе полученных данных.

Облачные и периферийные вычисления меняют подход к промышленной автоматизации, а виртуальные ПЛК находятся в центре этих изменений. Облачные виртуальные ПЛК снижают зависимость от физической инфраструктуры и предлагают большую гибкость в масштабировании операций, а также обеспечивают быструю обработку данных и снижают задержки в критически важных приложениях. Такое сочетание стимулирует интерес к виртуальным ПЛК, особенно в отраслях, требующих управления в реальном времени, таких как автомобилестроение, интеллектуальное производство и коммунальные услуги, где локальная и удаленная обработка данных играют важную роль.

Еще одной новой тенденцией на рынке виртуальных и программных ПЛК является переход к платформам с открытым исходным кодом и стандартизации в автоматизации. Традиционные системы ПЛК часто привязывают пользователей к проприетарным решениям, а виртуальные и программные ПЛК все чаще разрабатываются на платформах с открытым исходным кодом, поддерживая взаимодействие между различными устройствами и системами. Эта тенденция позволяет отраслям кастомизировать решения автоматизации, снижать зависимость от поставщиков и достигать бесшовной интеграции между различными технологиями. Усилия по стандартизации, такие как принятие OPC UA (Open Platform Communications Unified Architecture), также способствуют совместимости между виртуальными ПЛК и различным промышленным оборудованием, еще больше ускоряя их принятие во многих секторах.

Анализ рынка виртуальных ПЛК и программных ПЛК

Одной из основных проблем, связанных с виртуальными и программными ПЛК, является повышенный риск кибератак, поскольку эти системы часто интегрируются с облачными платформами и подключаются к интернету. Зависимость от виртуальных систем делает их более уязвимыми для взлома, вредоносного ПО и других сетевых угроз. Отрасли, работающие с конфиденциальными данными или критической инфраструктурой, могут не спешить внедрять эти решения без надежных мер кибербезопасности. Эта уязвимость может замедлить темпы внедрения, особенно в секторах, где безопасность данных имеет первостепенное значение.

Виртуальные и программные ПЛК – тенденции рынка и прогноз развития до 2033 года ПЛК, Программирование ПЛК, АСУ ТП, Автоматизация, Софт, Программное обеспечение, Аналитика, Длиннопост

Распределение виртуальных и программных ПЛК по типу управления

На основе типа уровня управления рынок виртуальных ПЛК и программных ПЛК делится на полевой уровень, уровень обработки, уровень контроля, уровень предприятия. Ожидается, что в течение прогнозируемого периода сегмент полевого уровня зарегистрирует совокупный среднегодовой темп роста (CAGR) более 13%.

  • Полевой уровень относится к физическому уровню, где датчики, исполнительные механизмы и другие устройства напрямую взаимодействуют с оборудованием и производственными процессами. Виртуальные и программные ПЛК соответственно управляют и контролируют эти устройства, обрабатывая данные в онлайн.

  • Конкуренция в этом сегменте сосредоточена на создании надежной связи в реальном режиме времени между программными системами управления и полевыми устройствами, что обеспечивает точность, скорость и гибкость системы. На рынке уже существует ряд компаний предлагают решения, которые обеспечивают бесшовную интеграцию с промышленным IoT, сочетая интеллектуальное производство с минимальной зависимостью от оборудования.

Виртуальные и программные ПЛК – тенденции рынка и прогноз развития до 2033 года ПЛК, Программирование ПЛК, АСУ ТП, Автоматизация, Софт, Программное обеспечение, Аналитика, Длиннопост

Виртуальные и программные ПЛК по типу размещения

По типу развертывания данный рынок делится на On-premises и Cloud-based, т.е. на физические контроллеры, устанавливаемые на объектах и облачные ПЛК. Прогнозируется, что к 2032 году объем облачного сегмента составит $1 млрд.

  • Сегмент Cloud-based представляет собой будущее виртуальных и программных решений ПЛК, где программное обеспечение размещается и управляется на облачных платформах, предлагая такие преимущества, как масштабируемость, экономическая эффективность и удаленный доступ. Облачные PLC-системы позволяют осуществлять онлайн мониторинг, управление и анализ из любой точки мира, обеспечивая гибкость глобальных операций и предиктивную аналитику.

На рынке уже существует конкуренция между компаниями, предлагающими облачные решения, интегрируемые с промышленным интернетом вещей и аналитикой, предоставляя заказчикам возможность оптимизировать операции удаленно, одновременно сокращая расходы на инфраструктуру. Облачные решения особенно выгодны для организаций, стремящихся к быстрому масштабированию и внедрению аналитических данных в процессы автоматизации.

Региональные данные

Виртуальные и программные ПЛК – тенденции рынка и прогноз развития до 2033 года ПЛК, Программирование ПЛК, АСУ ТП, Автоматизация, Софт, Программное обеспечение, Аналитика, Длиннопост

Прогноз объема рынка виртуальных и программных ПЛК в США на 2024-2032 годы

Северная Америка доминировала на мировом рынке виртуальных ПЛК (vPLC) и программных ПЛК (soft PLC) в 2023 году с долей более 35%. США являются ключевым игроком на рынке, причем ведущие в стране секторы производства, энергетики и автомобилестроения стимулируют спрос на передовые технологии автоматизации. США наиболее активно развивают Индустрию 4.0, и виртуальные ПЛК все чаще внедряются на заводах для обеспечения мониторинга в реальном режиме времени, предиктивного обслуживания и масштабируемой автоматизации. Сосредоточение страны на облачной инфраструктуре и удаленных операциях, особенно в таких секторах, как нефть и газ и коммунальные услуги, привело к большей зависимости от виртуальных ПЛК, которые предлагают экономически эффективные решения для удаленного управления сложными промышленными системами. Присутствие крупных компаний автоматизации и поставщиков программного обеспечения в США еще больше ускоряет рост этого рынка.

Рынок Японии тесно связан с инновационным стремлением страны к таким инициативам, как Society 5.0, направленным на интеграцию передовых технологий, таких как IoT, робототехника и ИИ, в промышленный сектор. Ведущие производственные секторы Японии, включая автомобилестроение и электронику, все чаще обращаются к виртуальным ПЛК для повышения эффективности производства, оптимизации процессов и снижения эксплуатационных расходов. Ставка страны на робототехнику и интеллектуальные заводы также стимулирует спрос на гибкие решения автоматизации с применением виртуальных ПЛК. Кроме того, постоянные усилия Японии по борьбе с нехваткой рабочей силы посредством автоматизации стимулировали интерес к виртуализированным системам управления, которые можно интегрировать в существующую инфраструктуру с минимальным обновлением оборудования.

Рынок виртуальных и программных ПЛК Китая подпитывается правительственной инициативой «Сделано в Китае 2025», которая отдает приоритет внедрению передовых производственных технологий. Обширная производственная база страны, особенно в таких отраслях, как электроника, автомобилестроение и производство потребительских товаров, стремительно движется в сторону автоматизации для повышения производительности и удовлетворения растущего внутреннего и международного спроса. Виртуальные ПЛК все чаще развертываются в целях эффективной масштабируемой автоматизации, особенно на крупных интеллектуальных заводах. Внимание Китая к промышленному Интернету вещей (IIoT) и интеграции облачных платформ с промышленными системами управления также стимулирует внедрение виртуальных ПЛК.

Рынок виртуальных и программных ПЛК в Южной Корее значительно растет, поскольку внимание правительства к цифровым инновациям и интеллектуальному производству является основным драйвером внедрения данных типов контроллеров. Электронная и автомобильная промышленность страны в значительной степени автоматизированы, а виртуальные ПЛК обеспечивают повышенную гибкость, позволяя этим секторам внедрять инновации и оптимизировать свои производственные процессы. Инвестиции Южной Кореи в технологию 5G и промышленный Интернет вещей еще больше способствуют росту внедрения виртуальных ПЛК, поскольку отрасли ищут более быстрые возможности обработки данных в реальном времени. Интеграция ИИ и периферийных вычислений в промышленную экосистему Южной Кореи также является ключевой тенденцией, при этом виртуальные ПЛК играют жизненно важную роль в обеспечении этих технологий.

Производители виртуальных и программных ПЛК

В отрасли Virtual PLC и Soft PLC заметными игроками являются ABB, Beckhoff Automation и Rockwell Automation. Цена является ключевым фактором в связи с тем, что отрасли ищут экономически эффективные альтернативы традиционным аппаратным ПЛК. Такие компании, как Siemens AG и Honeywell, фокусируются на гибкости и простоте использования, в то время как Mitsubishi Electric и Omron Corporation подчеркивают бесшовную интеграцию с существующими системами автоматизации.

Дистрибьюторские сети и глобальное присутствие, особенно для таких компаний, как Emerson Electric и Delta Electronics, также играют важную роль в лидерстве на рынке, обеспечивая локализованную поддержку клиентов и быстрое развертывание решений в различных секторах. Улучшенная кибербезопасность, техническая поддержка и послепродажное обслуживание являются дополнительными конкурентными факторами, способствующими успеху на этом рынке.

Основными игроками в отрасли виртуальных и программных ПЛК являются:

  • ABB

  • Advantech

  • Beckhoff Automation

  • Bosch Rexroth

  • Delta Electronics

  • Emerson Electric

  • Hitachi Industrial Equipment Systems

  • Honeywell International

  • Koyo Electronics Industries

  • Lenze

  • Mitsubishi Electric

  • Omron Corporation

  • Phoenix Contact

  • Pilz GmbH & Co

  • Red Lion Controls

  • Rockwell Automation

Новости отрасли виртуальных ПЛК и программных ПЛК

  • В июле 2023 года Schneider Electric объявила о партнерстве с ведущими поставщиками программного обеспечения для улучшения интеграции программных ПЛК в их платформу EcoStruxure. Это сотрудничество направлено на предоставление клиентам более гибких и масштабируемых решений по автоматизации.

  • В сентябре 2023 года компания ABB представила новые решения виртуализированного управления, которые используют технологию soft PLC для улучшения процессов промышленной автоматизации. Эти решения направлены на улучшение реагирования системы и снижение эксплуатационных расходов.

  • В мае 2024 года Siemens представила новое решение виртуального ПЛК, разработанное для улучшения процессов автоматизации в производственных средах для развертывания на стандартном оборудовании, обеспечивая интеграцию с устройствами IoT.


Данные агентства Global Insight Services (GIS)

Ожидается, что рынок виртуальных и программных ПЛК вырастет с $1,5 млрд в 2023 году до $3,9 млрд к 2033 году, что соответствует среднегодовому темпу роста в 10%.

Рынок виртуальных ПЛК и программных ПЛК охватывает цифровую трансформацию традиционных программируемых логических контроллеров (ПЛК) в виртуализированные системы и программные решения. Этот рынок фокусируется на улучшении промышленной автоматизации с помощью гибких, экономически эффективных и масштабируемых альтернатив ПЛК. Он включает программные платформы, которые эмулируют аппаратное обеспечение ПЛК, обеспечивая бесшовную интеграцию с существующей ИТ-инфраструктурой, тем самым оптимизируя промышленные процессы, сокращая время простоя и поддерживая переход к парадигмам Индустрии 4.0 и интеллектуального производства.

Рынок виртуальных ПЛК и программных ПЛК демонстрирует устойчивый рост, обусловленный достижениями в области автоматизации и промышленной цифровизации. На этом рынке автомобильный сектор выделяется как сегмент с наивысшими показателями, обусловленный переходом отрасли к интеллектуальному производству и подключенным системам. Вторым по показателям подсегментом является нефтегазовая промышленность, где потребность в эффективном управлении и мониторинге процессов имеет первостепенное значение.

Географически Северная Америка лидирует на рынке благодаря раннему внедрению передовых технологий и значительным инвестициям в промышленную автоматизацию. Европа следует за ней, извлекая выгоду из сильной производственной базы и поддерживающей нормативно-правовой базы. Германия в Европе является ключевым игроком, используя свое инженерное мастерство и инновации в технологиях автоматизации. В Азиатско-Тихоокеанском регионе Китай становится значительным участником, подпитываемым быстрой индустриализацией и правительственными инициативами, продвигающими интеллектуальное производство. Эти тенденции подчеркивают динамичный характер рынка и выгодные возможности для заинтересованных сторон в различных секторах.

Сегментация рынка

В 2023 году рынок виртуальных ПЛК и программных ПЛК продемонстрировал устойчивый рост, объем рынка оценивается в 320 миллионов единиц. Сегмент виртуальных ПЛК занимает долю рынка в 55%, что обусловлено его адаптивностью и интеграцией с технологиями Индустрии 4.0. Программные ПЛК занимают долю в 45%, что подкрепляется их экономической эффективностью и простотой развертывания. Эта траектория роста подкреплена растущим внедрением автоматизации в различных секторах, включая производство и энергетику. Ключевые игроки, такие как Siemens AG и Rockwell Automation, играют ключевую роль, используя свои технологические достижения для захвата значительных долей рынка.

Конкурентная среда формируется стратегическими альянсами и инновационными предложениями продуктов. Нормативные рамки, особенно в Европе и Северной Америке, подчеркивают безопасность и совместимость, влияя на динамику рынка. Будущие перспективы многообещающие, с прогнозируемым среднегодовым темпом роста в 11% в период с 2023 по 2033 год. Ожидается, что инвестиции в НИОКР и интеграция ИИ и Интернета вещей будут способствовать дальнейшему прогрессу. Однако такие проблемы, как угрозы кибербезопасности и потребность в квалифицированном персонале, могут помешать росту. Рынок готов к расширению с возможностями в развивающихся экономиках и секторах, таких как интеллектуальная инфраструктура.

Географический обзор

Рынок виртуальных программных ПЛК демонстрирует значительный рост в различных регионах, каждый из которых вносит свой уникальный вклад в ландшафт. Северная Америка находится на переднем крае, движимая технологическими достижениями и интеграцией IoT в промышленные процессы. Соединенные Штаты с их прочной промышленной базой и акцентом на автоматизацию лидируют на этом региональном рынке.

Европа следует за ними, а такие страны, как Германия и Великобритания, возглавляют инновации в промышленной автоматизации. Акцент региона на Индустрии 4.0 и интеллектуальных производственных решениях стимулирует спрос на виртуальные и программные ПЛК. Этот акцент повышает операционную эффективность и снижает производственные издержки.

Азиатско-Тихоокеанский регион становится прибыльным рынком, во главе которого стоят Китай и Индия. Быстрая индустриализация и растущее внедрение технологий автоматизации стимулируют рост в этом регионе. Стремление к цифровой трансформации в производственных секторах еще больше ускоряет расширение рынка.

Латинская Америка, Ближний Восток и Африка также демонстрируют потенциал, хотя и более медленными темпами. Эти регионы постепенно внедряют автоматизацию для повышения производительности и конкурентоспособности. Ожидается, что инвестиции в инфраструктуру и промышленные секторы будут стимулировать будущий рост на этих рынках.

Последние события

Рынок виртуальных ПЛК и программных ПЛК переживает фазу трансформации под влиянием технологических достижений и меняющихся промышленных потребностей. Ценовые предложения значительно различаются – варьируются от 100 до 1000 долларов США в зависимости от функций и возможностей интеграции. Спрос обусловлен потребностью в гибких и масштабируемых решениях по автоматизации, особенно в таких секторах, как производство и энергетика.

Северная Америка и Европа находятся на переднем крае, внедряя эти технологии для повышения операционной эффективности и снижения затрат. Компании отдают приоритет простоте интеграции с существующими системами и надежным средствами отражения кибератак, которые становятся все более важными по мере цифровизации отраслей. Нормативные рамки, такие как те, которые обеспечивают стандарты кибербезопасности и взаимодействия, влияют на динамику рынка, устанавливая барьеры для входа и влияя на затраты на разработку.

Рыночный ландшафт формируют несколько тенденций. Переход к Индустрии 4.0 является значительным драйвером, поскольку отрасли стремятся использовать Интернет вещей и ИИ для интеллектуальных производственных процессов. Такие компании, как Siemens и Rockwell Automation, являются пионерами инноваций, предлагая комплексные решения, которые легко интегрируются с существующими промышленными системами. Более того, все больше внимания уделяется устойчивости, и решения, разработанные для оптимизации потребления энергии и сокращения выбросов углерода, набирают обороты.

Такие проблемы, как сбои в цепочке поставок и геополитическая напряженность, особенно в области доступности полупроводников, влияют на стратегии производства и ценообразования. Ожидается, что спрос на высокопроизводительные вычислительные возможности будет расти, особенно в секторах, переживающих цифровую трансформацию. Сотрудничество между технологическими гигантами и лидерами промышленности, например, партнерство Schneider Electric с Microsoft, способствует разработке передовых облачных решений PLC, продвигая рынок к более связанному и эффективному будущему.

Движущие силы рынка и тенденции

Рынок vPLC и Soft PLC переживает устойчивый рост, обусловленный увеличивающимся спросом на автоматизацию в различных отраслях. Ключевой тенденцией является интеграция технологий IoT и Индустрии 4.0, которая повышает эффективность работы и обработку данных в реальном режиме времени. Эта интеграция стимулирует внедрение виртуальных и программных ПЛК, которые обеспечивают гибкость и масштабируемость по сравнению с традиционными аппаратными решениями.

Еще одной важной тенденцией является растущее внимание к сокращению эксплуатационных расходов и времени простоя. Виртуальные ПЛК обеспечивают удаленный мониторинг и управление, что сводит к минимуму необходимость в обслуживании на полевом уровне и сокращает количество сбоев системы. Кроме того, заказчики предают большое значение энергоэффективности и устойчивой работе, что побуждает отрасли внедрять более адаптируемые и менее ресурсоемкие решения, такие как программные ПЛК.

Рынок также обусловлен достижениями в области облачных вычислений и технологий периферийных вычислений. Эти достижения облегчают бесшовную интеграцию с существующими системами и улучшают возможности анализа данных. Кроме того, растущая сложность промышленных процессов требует усовершенствованных систем управления, что повышает спрос на виртуальные и программные ПЛК. На развивающихся рынках, где промышленная автоматизация все еще находится на начальной стадии развития, открываются многочисленные возможности, что создает благоприятную почву для расширения.

Ограничения и проблемы рынка

Рынок виртуальных ПЛК и программных ПЛК сталкивается с несколькими существенными ограничениями и проблемами:

  • Основной проблемой является сложность интеграции виртуальных ПЛК с существующими устаревшими системами. Многие отрасли полагаются на традиционные ПЛК, что делает переход к виртуальным решениям громоздким и дорогостоящим.

  • Проблемы кибербезопасности также представляют собой значительное препятствие. Поскольку виртуальные ПЛК все больше подключаются к сетям, они становятся уязвимыми для сетевых угроз, что требует надежных мер безопасности.

  • Рынок также сталкивается с нехваткой квалифицированных специалистов. Экспертиза как в области ИТ, так и в промышленной автоматизации имеет важное значение, однако существует нехватка специалистов с такими междисциплинарными навыками.

  • Более того, первоначальные инвестиции для внедрения систем виртуальных ПЛК могут быть непомерно высокими. Этот финансовый барьер ограничивает внедрение, особенно среди малых и средних предприятий.

  • Наконец, отсутствует стандартизированные протоколы для разных платформ и поставщиков, что усложняет взаимодействие и препятствует бесшовной интеграции решений виртуальных ПЛК в различных промышленных средах.

Ключевые игроки:

  • Beckhoff Automation

  • Wago Kontakttechnik

  • B& R Industrial Automation

  • Advantech

  • Mitsubishi Electric

  • Omron

  • Schneider Electric

  • Siemens

  • Rockwell Automation

  • ABB

  • Yokogawa Electric

  • Emerson Electric

  • Honeywell

  • Hitachi

  • GE Automation

  • Bosch Rexroth

  • Fuji Electric

  • Delta Electronics

  • Panasonic Electric Works

  • Festo

Относительно новые игроки:

  • Soft Tech Automation

  • Virtual Dynamics

  • Code Flow Systems

  • Innovative Logic

  • Flex Control Solutions

  • Next Gen Automation

  • PLC Visionaries

  • Soft Circuit Innovations

  • Digital Control Group

  • Automation Edge

  • Smart Logic Systems

  • Virtual Control Technologies

  • Soft Wave Automation

  • Intelli PLC Solutions

  • Virtual Logic Labs

  • Control Soft Innovations

  • Advanced PLC Systems

  • Soft Tech Dynamics

  • Virtual Automation Hub

  • Smart Control Solutions


В заключение, в качестве пояснения рыночного тренда приводим диаграмму агентства IoT Analytics, на которой сравниваются тенденции на рынке пленочных и цифровых камер на рубеже 2000 годов с тенденциями на рынке hard ПЛК и soft ПЛК в нынешнее время. График позволяет сделать вывод: в промышленных средах аппаратное обеспечение всё чаще заменяется программным.

Виртуальные и программные ПЛК – тенденции рынка и прогноз развития до 2033 года ПЛК, Программирование ПЛК, АСУ ТП, Автоматизация, Софт, Программное обеспечение, Аналитика, Длиннопост

Прогноз объема рынка виртуальных и программных ПЛК в США на 2024-2032 годы


Материал подготовлен Московским заводом тепловой автоматики (МЗТА)

Показать полностью 4
[моё] ПЛК Программирование ПЛК АСУ ТП Автоматизация Софт Программное обеспечение Аналитика Длиннопост
7
3
youengineerasu
youengineerasu
3 месяца назад
Серия OwenLogic

График реального времени в программируемом реле ОВЕН ПР225. Owen Logic 2.9⁠⁠

Недавно компания ОВЕН выпустила новое обновление дистрибутива OWEN Logic до версии 2.9.

Приветствую, с вами на связи автор канала, Гридин Семен.

Что появилось новое? Можно строить графики реального времени. Рассмотрим как это можно сделать.

График в Owen Logic

Открываем ПО. Создаем проект, добавляем контроллер.

График реального времени в программируемом реле ОВЕН ПР225. Owen Logic 2.9 Инженер, Гайд, Разработка, Программа, АСУ ТП, ПЛК, Telegram (ссылка), Длиннопост

Добавляем экран.

График реального времени в программируемом реле ОВЕН ПР225. Owen Logic 2.9 Инженер, Гайд, Разработка, Программа, АСУ ТП, ПЛК, Telegram (ссылка), Длиннопост

Добавляем график.

График реального времени в программируемом реле ОВЕН ПР225. Owen Logic 2.9 Инженер, Гайд, Разработка, Программа, АСУ ТП, ПЛК, Telegram (ссылка), Длиннопост

Два раза Щелкаем мышкой и добавляем перья, пока можно до 4.

Переменная - Цвет - Толщина линии - Видимость (если надо)

График реального времени в программируемом реле ОВЕН ПР225. Owen Logic 2.9 Инженер, Гайд, Разработка, Программа, АСУ ТП, ПЛК, Telegram (ссылка), Длиннопост

Настраиваем ОСИ - X,Y.

График реального времени в программируемом реле ОВЕН ПР225. Owen Logic 2.9 Инженер, Гайд, Разработка, Программа, АСУ ТП, ПЛК, Telegram (ссылка), Длиннопост

Максимум данные можно посмотреть за сутки. Нам как раз так и нужно.

График реального времени в программируемом реле ОВЕН ПР225. Owen Logic 2.9 Инженер, Гайд, Разработка, Программа, АСУ ТП, ПЛК, Telegram (ссылка), Длиннопост

В результате получаем вот такой график.

Подписывайтесь, покажу видео рабочего прибора с результатами.

Всем пока.

Показать полностью 6
Инженер Гайд Разработка Программа АСУ ТП ПЛК Telegram (ссылка) Длиннопост
0
0
SolarSailor
SolarSailor
3 месяца назад
Серия автоматизация

Коммуникация между Siemens и ОВЕН: полное руководство по интеграции в промышленных системах автоматизаци⁠⁠


В современных промышленных системах автоматизации ключевым аспектом является обеспечение бесперебойной коммуникации между устройствами различных производителей. Особый интерес представляет интеграция оборудования Siemens, мирового лидера в области промышленной автоматизации, и российских контроллеров ОВЕН. В этой статье мы рассмотрим основные протоколы связи, технические решения и практические рекомендации для эффективной настройки взаимодействия между этими системами.


1. Обзор технологий Siemens и ОВЕН: ключевые особенности

1.1 Siemens: инновации и стандарты

Компания Siemens предлагает широкий спектр решений для промышленной автоматизации, включая контроллеры серий SIMATIC S7-1200/1500, сети PROFINET и оборудование SCALANCE для коммуникации в экстремальных условиях68. Основные преимущества:

  • PROFINET — ведущий стандарт промышленного Ethernet, обеспечивающий интеграцию процессов, гибкость и высокую производительность8.

  • Поддержка OPC UA — платформонезависимый протокол для сквозной передачи данных6.

  • Устойчивое оборудование — продукты SCALANCE и RUGGEDCOM адаптированы для работы в условиях вибраций, электромагнитных помех и экстремальных температур6.

1.2 ОВЕН: гибкость и доступность

Российские контроллеры ОВЕН популярны благодаря простоте настройки и поддержке открытых протоколов, таких как Modbus RTU/TCP. Их ключевые особенности:

  • Modbus-совместимость — упрощает интеграцию с третьими системами.

  • Локальные решения — адаптированы под требования российского рынка.

  • Экономичность — оптимальное соотношение цены и функциональности.


2. Протоколы коммуникации: как объединить Siemens и ОВЕН

Для интеграции устройств Siemens и ОВЕН используются следующие протоколы и методы:

2.1 Modbus RTU/TCP

Modbus — универсальный протокол, поддерживаемый обеими платформами.

  • Сценарий 1: Siemens PLC (например, S7-1200) выступает в роли Modbus TCP-клиента, а контроллер ОВЕН — сервера. Для этого в Siemens TIA Portal настраивается Modbus-блок MB_CLIENT13.

  • Сценарий 2: При использовании Modbus RTU требуется дополнительный конвертер интерфейсов (например, RS485/ETH).

Преимущества:

  • Низкая стоимость реализации.

  • Простота настройки для небольших систем.

Ограничения:

  • Низкая скорость передачи данных по сравнению с PROFINET.

  • Отсутствие встроенной диагностики.

2.2 OPC UA и OPC DA

OPC-серверы выступают промежуточным звеном для интеграции разнородных систем:

  • Simatic Net — решение Siemens, поддерживающее OPC DA и OPC UA13.

  • KepServerEX — универсальный OPC-сервер, совместимый с ОВЕН.

Пример настройки:

  1. Настройте OPC-сервер (например, KepServer) для доступа к данным ОВЕН через Modbus.

  2. Подключите Siemens PLC к OPC-серверу через OPC UA, используя библиотеки в TIA Portal.

2.3 Прямая интеграция через шлюзы

Специализированные шлюзы, такие как IE/PB Link, позволяют соединять сети PROFIBUS (Siemens) и Modbus (ОВЕН).


3. Практические решения для сложных задач

3.1 Интеграция в распределенных системах

Для объектов, охватывающих большие территории (например, нефтегазовые месторождения), используйте:

  • Беспроводные решения Siemens (IWLAN, WiMAX) — обеспечивают связь в условиях отсутствия проводной инфраструктуры6.

  • Шлюзы Ruggedcom — для работы в экстремальных условиях6.

3.2 Реализация IIoT

Объедините данные Siemens и ОВЕН в облаке:

  • CloudConnect от Siemens — передает данные с полевых устройств в облако для анализа6.

  • Платформа ОВЕН «Мониторинг-СПД» — собирает информацию с контроллеров и интегрируется через API.


4. Примеры из практики

4.1 Автоматизация ТЭЦ

Задача: Связать Siemens S7-1500 (управление котлами) и ОВЕН ПЛК110 (контроль датчиков давления).
Решение:

  • Настройка Modbus TCP между ПЛК110 (сервер) и S7-1500 (клиент).

  • Использование OPC UA для передачи данных в SCADA-систему.

Результат: Снижение времени настройки на 40%, повышение точности диагностики.

4.2 Управление конвейерной линией

Задача: Интеграция Siemens ET200SP и ОВЕН ПЛК63.
Решение:

  • Установка шлюза PROFINET-Modbus TCP.

  • Настройка обмена данными через DB-блоки в TIA Portal.


5. Рекомендации по оптимизации

  1. Используйте PROFINET для критичных процессов — минимальные задержки и поддержка TSN (Time-Sensitive Networking)8.

  2. Проверяйте совместимость версий протоколов — например, Modbus TCP в ОВЕН может требовать настройки endianness.

  3. Внедряйте диагностические инструменты — PRONETA от Siemens для анализа топологии сети8.

  4. Обучайте персонал — курсы SITRAIN от Siemens повысят квалификацию инженеров8.


Заключение

Интеграция Siemens и ОВЕН требует глубокого понимания протоколов и тщательного планирования. Использование Modbus, OPC UA и специализированных шлюзов позволяет создавать гибридные системы, сочетающие надежность Siemens и доступность ОВЕН. Внедрение современных стандартов, таких как PROFINET и TSN, обеспечит готовность к вызовам Индустрии 4.068.

AI в ПЛК: как искусственный интеллект меняет промышленную автоматизацию

Показать полностью
[моё] Инженер ПЛК Длиннопост
3
6
SolarSailor
SolarSailor
4 месяца назад

Программирование ПЛК: Полное руководство для инженеров и автоматизаторов⁠⁠

Программируемые логические контроллеры (ПЛК) являются основой промышленной автоматизации. Они управляют производственными процессами, обеспечивая надежность, точность и гибкость в управлении технологическими линиями. В данной статье мы рассмотрим основные принципы программирования ПЛК, языки программирования, этапы разработки, настройку и отладку.

Что такое ПЛК?

ПЛК (программируемый логический контроллер, PLC — Programmable Logic Controller) — это специализированное устройство для автоматизации процессов в промышленности. Они заменили релейно-контактные схемы, предлагая более удобные и гибкие решения для управления производством.

Основные функции ПЛК:

  • Обработка входных сигналов от датчиков

  • Логическая обработка данных

  • Управление исполнительными механизмами

  • Обмен данными с другими устройствами

  • Мониторинг и диагностика системы

Основные языки программирования ПЛК

Программирование ПЛК осуществляется согласно стандарту IEC 61131-3, который определяет пять основных языков:

  1. Ladder Diagram (LD) — релейно-контактные схемы. Подходит для специалистов, работающих с электрическими схемами.

  2. Structured Text (ST) — текстовый язык, похожий на Pascal. Используется для сложных алгоритмов.

  3. Function Block Diagram (FBD) — графический язык с использованием функциональных блоков. Удобен для модульного программирования.

  4. Instruction List (IL) — ассемблероподобный язык (устарел в новых стандартах).

  5. Sequential Function Chart (SFC) — язык для пошагового программирования технологических процессов.

Основные этапы программирования ПЛК

1. Анализ задачи

Перед началом программирования необходимо:

  • Определить техническое задание (ТЗ)

  • Определить входные и выходные сигналы

  • Определить логику работы системы

2. Выбор оборудования

Важно правильно выбрать ПЛК в зависимости от:

  • Количества входов и выходов

  • Требуемого объема памяти

  • Скорости обработки данных

  • Поддерживаемых интерфейсов связи (Modbus, Profibus, Ethernet и т. д.)

3. Разработка алгоритма

Составляется логическая схема работы системы с использованием диаграмм состояний, блок-схем или таблиц переходов.

4. Написание программы

Разработка программы на одном из языков стандарта IEC 61131-3. Используются инструменты от производителей ПЛК, например:

  • Siemens TIA Portal (для Siemens S7-1200, S7-1500)

  • CoDeSys (универсальная среда для разных производителей)

  • Unity Pro (Schneider Electric)

  • GX Works (Mitsubishi)

  • RSLogix (Allen-Bradley)

5. Тестирование и отладка

Перед загрузкой программы в ПЛК важно проверить ее на ошибки с помощью симуляторов и отладочных инструментов.

6. Внедрение и мониторинг

После загрузки программы ПЛК тестируется в реальных условиях, проводится калибровка и настройка параметров.

Работа с промышленными сетями

ПЛК взаимодействует с другими устройствами через промышленные протоколы:

  • Modbus (RTU/TCP) — широко распространенный протокол

  • Profibus/Profinet — решения от Siemens

  • Ethernet/IP — протокол Rockwell Automation

  • CANopen — используется в автомобильной и промышленной автоматике

Настройка связи между ПЛК и другими устройствами — важный этап при разработке автоматизированных систем.

Лучшие практики программирования ПЛК

  1. Использование структурированного подхода — создание отдельных блоков для повторяющихся операций.

  2. Документирование кода — добавление комментариев, чтобы упростить поддержку.

  3. Минимизация сложных условий — использование логических таблиц вместо громоздких конструкций.

  4. Оптимизация кода — сокращение времени выполнения программы.

  5. Разработка с учетом будущей модернизации — оставлять возможность масштабирования системы.

Ошибки при программировании ПЛК и их устранение

  • Неправильная работа с таймерами — приводит к сбоям в синхронизации процессов.

  • Отсутствие защиты от дребезга контактов — может вызвать ложные срабатывания.

  • Неправильное управление памятью — приводит к переполнению буфера и сбоям.

  • Ошибки в логике программы — необходимо тестирование перед запуском.

  • Недостаточное тестирование — отладка на эмуляторах перед реальной работой.

Будущее программирования ПЛК

Современные тенденции в программировании ПЛК:

  • Интеграция с IoT — подключение ПЛК к облачным сервисам.

  • Использование AI и машинного обучения — предиктивная аналитика в автоматизации.

  • Программирование на высокоуровневых языках — внедрение Python и C++ в управление ПЛК.

Заключение

Программирование ПЛК — ключевой навык для инженеров-автоматизаторов. Правильный выбор языка, оборудования и методологии разработки позволяет создать надежные и гибкие системы управления. Следование лучшим практикам и постоянное изучение новых технологий поможет специалистам оставаться востребованными на рынке автоматизации.

Если у вас есть опыт работы с ПЛК или вопросы по теме, делитесь в комментариях!

Типы датчиков: Pt, Cu, Ni, ТСП, ТСМ, NTC

Показать полностью
[моё] ПЛК Инженер Текст Длиннопост
1
10
youengineerasu
youengineerasu
4 месяца назад

Узел автоматики теплицы. Полив⁠⁠

Приветствую всех читателей.

Люблю вообще тему защищенного грунта, а в частности такие сооружения, как теплицы для выращивания овощей, фруктов и ягод. Лет 5 назад задавался вопросом, как это всё можно автоматизировать и упростить жизнь дачнику, огороднику и фермеру.

В 2020 году появился объект с реальными условиями - итальянская теплица на 5 соток. Там я проводил эксперименты работы автоматики, писал алгоритмы и подпрограммы для наиболее эффективного выращивания помидоров и огурцов.

Узел автоматики теплицы. Полив Инженер, Сборка, Электроника, Электричество, АСУ ТП, ПЛК, Теплица, Яндекс Дзен (ссылка), Длиннопост

Пишу продолжение серии постов про узлы автоматизации теплиц. Первая была написана про микроклимат. Эта статья будет посвящена поливу.

Поливаю, поливаю..

В принципе про полив исписано в интернете вдоль и поперек. Какие только приспособы и конструкции не предлагают для орошения почвы водой. Внесу небольшую свою лепту в это разнообразие.

На рынке существуют большое количество растворных узлов. У нас был самый простой - это бак с поддержанием уровня, в него со скважины закачивается вода.

После бака небольшая бочка с насосом для органических удобрений и клапана на несколько контуров. Осталось немного фото, как это всё выглядит.

Узел автоматики теплицы. Полив Инженер, Сборка, Электроника, Электричество, АСУ ТП, ПЛК, Теплица, Яндекс Дзен (ссылка), Длиннопост

Клапана для полива лучше ставить пластиковые. У них очень высокая устойчивость к агрессивным средам и высокий IP.

Узел автоматики теплицы. Полив Инженер, Сборка, Электроника, Электричество, АСУ ТП, ПЛК, Теплица, Яндекс Дзен (ссылка), Длиннопост
Узел автоматики теплицы. Полив Инженер, Сборка, Электроника, Электричество, АСУ ТП, ПЛК, Теплица, Яндекс Дзен (ссылка), Длиннопост

В нашей системе для теплицы 5 соток реализовано 6 контуров полива. Каждый можно настроить, чтобы включался с удобрениями или без.

1 контур можно настроить для работы по влажности, как раз, чтобы можно было прицепить туманогенератор (делали по простому по всей теплице растянули распылители с форсунками).

Контура настраиваются так, либо они работают по накопленной освещенности, либо по таймеру.

Реализация кода

Есть два варианта реализации - на ОВЕН ПР (Owen Logic) и на ПЛК200 (CODESYS).

Узел автоматики теплицы. Полив Инженер, Сборка, Электроника, Электричество, АСУ ТП, ПЛК, Теплица, Яндекс Дзен (ссылка), Длиннопост

Этот блок включает в себя четыре режима (Таймер, ручной, влажность и освещенность). Можно ещё сделать так, чтобы по месяцам настраивалась частотность поливов.

Узел автоматики теплицы. Полив Инженер, Сборка, Электроника, Электричество, АСУ ТП, ПЛК, Теплица, Яндекс Дзен (ссылка), Длиннопост

Все тоже самое в Codesys 3.5.

Узел автоматики теплицы. Полив Инженер, Сборка, Электроника, Электричество, АСУ ТП, ПЛК, Теплица, Яндекс Дзен (ссылка), Длиннопост

Работа по освещению.

Узел автоматики теплицы. Полив Инженер, Сборка, Электроника, Электричество, АСУ ТП, ПЛК, Теплица, Яндекс Дзен (ссылка), Длиннопост

Можно включить или выключить подкормку.

Подробнее можно посмотреть тут.

Показать полностью 8
Инженер Сборка Электроника Электричество АСУ ТП ПЛК Теплица Яндекс Дзен (ссылка) Длиннопост
0
9
youengineerasu
youengineerasu
4 месяца назад

Узел автоматики теплицы. Микроклимат⁠⁠

Приветствую всех читателей.

Люблю вообще тему защищенного грунта, а в частности такие сооружения, как теплицы для выращивания овощей, фруктов и ягод. Лет 5 назад задавался вопросом, как это всё можно автоматизировать и упростить жизнь дачнику, огороднику и фермеру.

В 2020 году появился объект с реальными условиями - итальянская теплица на 5 соток. Там я проводил эксперименты работы автоматики, писал алгоритмы и подпрограммы для наиболее эффективного выращивания помидоров и огурцов.

Узел автоматики теплицы. Микроклимат Инженер, Тестирование, Программа, Теплица, Подземная теплица, Асу, АСУ ТП, Асушник, ПЛК, Программирование ПЛК, Яндекс Дзен (ссылка), Длиннопост

Скажем так, эти алгоритмы бесконечные. Для каждого сорта и для каждой культуры свои условия. Но общий смысл работы улавливается.

С вами на связи автор канала, Гридин Семен, хочу в статьях сохранить след своих работ по автоматизации теплицы.

Занимался я этим вопросом несколько лет. Есть небольшие пробелы в работе автоматики теплицы. Хочется немного поделиться своим опытом и размышлениями. Если у вас будут предложения и вопросы, пишите в комментариях.

Основной функционал микроклимата

Основа микроклимата является поддержание температуры и влажности. С помощью каких исполнительных органов всё это делается? Форточкой, отоплением и вентиляцией.

Итак, основной функционал.

  1. Регулировка внутренней температуры теплицы путем автоматизированного проветривания с помощью фрамуги. По трём датчикам температуры - Тюг, Тсевер, Тнаружнего воздуха (Тн.в.). При чем по Тн. в. корректируется степень открытия форточки. Весной-осенью один режим работы, лето и зима другие режимы.

  2. Установка сервиса корректировки степени открытия на введенные показатели по силе и направления ветра.

  3. Включение внутренней вентиляции путем перекоса температур Тюг и Тсевер. Для выравнивания температур по всему объему.

  4. Уставки температур 4, для поддержания различных температурных условия жизненного цикла растения в сутки. Утром одна температура, днем 2-ая температура, вечером третья, ночью четвертая.

  5. Расчет времени восхода и захода солнца для правильной корректировки уставок температур в течении дня. Учитывается месяц для выращивания.

  6. Расчет положения форточки рассчитывается либо с помощью мат. аппарата, либо с помощью датчиков обратной связи(второй вариант лучше, потому что точнее).

  7. И в качестве доп. делал расчет дефицита водяного пара. Этот параметр говорит вам вообще о жизнедеятельности растения. Очень важная физическая единица.

  8. Датчики физ. величин возможно подключать как по цифровому интерфейсу, так и непосредственно на входы контроллера.

  9. Обязательно должны быть концевики на полное открытие и на полное закрытие форточки.

  10. Расчет точки росы и абсолютной влажности.

Какой контроллер?

Программы писались на промышленном ПЛК отечественного производителя фирмы ОВЕН.

Одна на CoDeSyS 3.5 для ПЛК200, другая на Owen Logic для Программируемых реле ОВЕН ПР.

Всё это вместе выводится в облако OwenCloud, для отчетности, мониторинга и анализа данных. Так же можно посмотреть графики и Архивы на 90 дней. Можно самому расписать логику работы аварий. Достаточно универсальная штука.

Узел автоматики теплицы. Микроклимат Инженер, Тестирование, Программа, Теплица, Подземная теплица, Асу, АСУ ТП, Асушник, ПЛК, Программирование ПЛК, Яндекс Дзен (ссылка), Длиннопост

ПЛК200

Узел автоматики теплицы. Микроклимат Инженер, Тестирование, Программа, Теплица, Подземная теплица, Асу, АСУ ТП, Асушник, ПЛК, Программирование ПЛК, Яндекс Дзен (ссылка), Длиннопост

ПР102

Разница между ними в сложности мат. расчетов и объёма передаваемых тегов в Облако.

Что в Облаке?

В облако можно вывести абсолютно любой параметр для записи и для чтения.

Используется OwenCloud.

Часть алгоритмов

Понятно, чтобы не быть голословным. Покажу часть алгоритмов.

Owen Logic.

Узел автоматики теплицы. Микроклимат Инженер, Тестирование, Программа, Теплица, Подземная теплица, Асу, АСУ ТП, Асушник, ПЛК, Программирование ПЛК, Яндекс Дзен (ссылка), Длиннопост

ФБ для работы форточки в различных режимах.

Узел автоматики теплицы. Микроклимат Инженер, Тестирование, Программа, Теплица, Подземная теплица, Асу, АСУ ТП, Асушник, ПЛК, Программирование ПЛК, Яндекс Дзен (ссылка), Длиннопост

Работа 4 уставок.

Узел автоматики теплицы. Микроклимат Инженер, Тестирование, Программа, Теплица, Подземная теплица, Асу, АСУ ТП, Асушник, ПЛК, Программирование ПЛК, Яндекс Дзен (ссылка), Длиннопост

Пример работы в Codesys. Работа форточки.

Узел автоматики теплицы. Микроклимат Инженер, Тестирование, Программа, Теплица, Подземная теплица, Асу, АСУ ТП, Асушник, ПЛК, Программирование ПЛК, Яндекс Дзен (ссылка), Длиннопост

Запись уставок Температур в зависимости от времени суток.

Подробнее можно посмотреть тут.

Показать полностью 7
Инженер Тестирование Программа Теплица Подземная теплица Асу АСУ ТП Асушник ПЛК Программирование ПЛК Яндекс Дзен (ссылка) Длиннопост
9
Посты не найдены
О Нас
О Пикабу
Контакты
Реклама
Сообщить об ошибке
Сообщить о нарушении законодательства
Отзывы и предложения
Новости Пикабу
RSS
Информация
Помощь
Кодекс Пикабу
Награды
Команда Пикабу
Бан-лист
Конфиденциальность
Правила соцсети
О рекомендациях
Наши проекты
Блоги
Работа
Промокоды
Игры
Скидки
Курсы
Зал славы
Mobile
Мобильное приложение
Партнёры
Промокоды Biggeek
Промокоды Маркет Деливери
Промокоды Яндекс Путешествия
Промокоды М.Видео
Промокоды в Ленте Онлайн
Промокоды Тефаль
Промокоды Сбермаркет
Промокоды Спортмастер
Постила
Футбол сегодня
На информационном ресурсе Pikabu.ru применяются рекомендательные технологии
