JBL

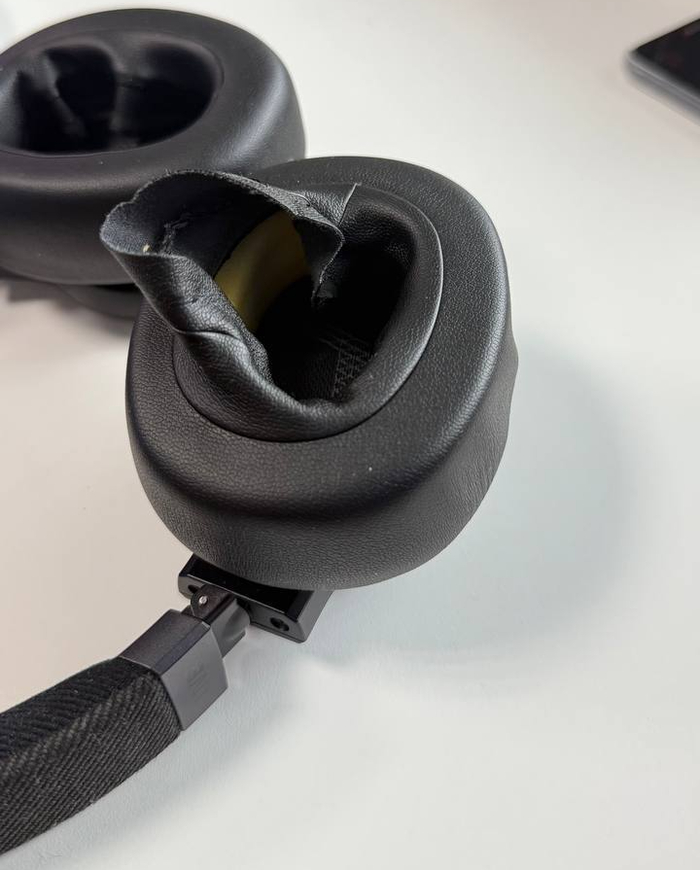

Отстёгиваем амбушюры пластиковой карточкой. Они крепятся на защелках и входят в пазы указанные синим. Отверстия указанные красным, как я понял, под направляющие. С направляющими нужно быть аккуратным. Амбушюры подписаны буквами R - правая и L - левая.

Откручиваем крестовой отверткой по 3 шурупа на каждом наушнике .Жёлтым указаны направляющие.

Подцепляем тонким прочным инструментом зазор в корпусе и отделяем динамик от корпуса. Зазор указан красной стрелкой.

Отсоединяем пинцетом или пальцами разъём аккумулятора. Находится на левой стороне.

Вынимаем субплату. Фотографируем "распиновку - расположение проводов".

Фотографируем "распиновку". Термоскотч (помечен синим) приклеил рядом. Пригодиться.

Вместо 7 жильного провода заказал в Китае 9 жильный (по 2 жилы спаял вместе). В толщину он был больше оригинала на 0,2 мм. Расчет был на то, что пришлю его чуть тоньше. Но увы , даже в этом случае, разница в толщине около 1,5 раза (сечение жил то же).

Поворотная втулка держится на удерживающем кольце. Разжимаем кольцо тонкогубцами. Вынимаем втулку. Правая и левая стороны имеют маркировку (обвел красным кружком).

Все мелкие элементы складываем в надежное место. Так будет проще. Удерживающие кольца указал красным.

На видео ниже показал эту хитрую заглушку. Пластиковая заглушка выходит с щелчком. Если все делать аккуратно, без особых усилий. Будьте осторожны.

Другой ракурс.

Вот и всё.

Заглушка дужки держится на защелке (указано красным). Большой стрелкой указал направление движения. Чуть влево и тянем на себя. Синим указал защелки.

Та самая заглушка.

Красным указал "узкие места".

Вынимаем провод из канала.

Перепаиваем провод (фото сделанное ранее поможет). Проверяем правильность соединения прозвонкой мультиметром. Делаем пробный запуск. Проверяем все функции.

Собираем все в обратном порядке.
