Этот пост — продолжение статьи QCAD: основные инструменты редактирования, которую пришлось разбить ибо дофига скриншотов. Вот на таком макете мы остановились:

4 способа вызвать инструмент в QCAD

В прошлой статье мы несколько раз использовали инструмент “Move / Copy” и запускали его через главное меню, а это далеко не всегда самый удобный и быстрый вариант.

Помимо “Move / Copy” в QCAD есть ещё десятки других инструментов, которые вы освоите по мере необходимости. Все эти инструменты объединяет то, что их можно вызвать одним из четырёх способов на ваш выбор.

1. Главное меню. Простой и понятный способ, но долгий. Удобно использовать, чтобы найти инструмент, который вы «потеряли», потому что долго не использовали.

2. Кнопки на боковой панели инструментов. Ещё один традиционный способ. Многие кнопки запускают не сам инструмент, а группируют несколько схожих по смыслу, точно как это устроено в главном меню.

3. Горячие клавиши. Самый быстрый способ вызвать инструмент. В отличие от большинства программ, в QCAD горячие клавиши — это не комбинация символа с клавишами Ctrl и Shift, а последовательность символов (обычно два символа), которые нужно нажимать по очереди. Например, для запуска “Move / Copy” нужно сначала нажать клавишу M, отпустить её, затем нажать V. Сокращённо — MV. Большинство горячих клавиш образовано мнемонически: MV — это мнемоника от «MoVe». Такой подход позволяет легко помнить шорткаты для пары десятков самых ходовых инструментов.

4. Команда в консоли. В QCAD есть так называемая консоль. Можете называть её командной строкой. Чтобы её активировать, нажмите «пробел». Курсор встанет в поле ввода консоли, где вы можете ввести команду, нажать Enter для её исполнения и почувствовать себя немного хакером или программистом. Команды бывают разные, в том числе те, что запускают инструменты. Например, для запуска “Move / Copy” введите команду mv или move (это синонимы) и нажмите Enter.

Итак, знакомясь с новым инструментом в QCAD, будем формально перечислять все способы его запуска. А вы выбирайте самый удобный для себя. Знакомьтесь заново, инструмент “Move / Copy”!

Как сориентироваться в габаритах

Обратно к макету. А какого размера он получился? Поместится ли лист на рабочее поле станка? На эти вопросы поможет ответить инструмент-линейка для разовых замеров “Distance Point to Point”.

Вызовите инструмент и первым кликом уже знакомого перекрестия выберите первую точку линии измерения. Например, середину самой верхней грани. Вторым кликом выберите вторую точку: середину самой нижней грани.

Как видите, по вертикали габариты чертежа составляют 610 мм. Представим, что в мастерской стоит станок с рабочим полем в 600 мм, и с учётом полей ограничение составляет 590 мм. Даже если устранить зазор с нижними деталями, мы наверняка не впишемся.

Не выходя из режима инструмента измерения, замерьте зазор. 10 мм — да, не вписываемся. После всех измерений нажмите Esc, чтобы выйти из режима замеров. Все следы от линеек на чертеже в этот момент исчезнут.

Давайте переместим нижние четыре детали вправо и повернём их, чтобы общие габариты макета стали больше походить на квадрат. Постараемся вписаться в рабочее поле 590×590 мм и не переплатить за материал.

Как повернуть объекты

Как вы догадались, для поворота объектов в QCAD есть свой инструмент. Неудивительно, он называется “Rotate”.

Выделите нижние четыре детали и запустите инструмент поворота. Кликом выберите точку, вокруг которой будет происходить вращение. Поскольку нам затем всё равно придётся передвинуть детали, точку можно выбрать довольно небрежно.

После выбора оси вращения вы увидите окно, которое очень напоминает то, что появлялось при использовании инструмента перемещения. Всё верно, здесь вы точно так же можете решить, что делать с оригиналом и сколько копий создавать. И конечно же, здесь вы можете указать угол, на который нужно повернуть объекты. Углы отсчитываются против часовой стрелки в градусах, как в школьной математике. Нам нужен угол 90°.

Убедитесь, что выставлена опция “Delete original”, и жмите “OK”. Готово!

Используем уже знакомый инструмент перемещения, чтобы расположить повёрнутые детали справа от колонны клонов. И проводим финальные замеры.

Идеально! 580×480 мм — это даже лучше, чем планировали.

Как разгруппировать контуры

Макет почти готов. Осталась одна проблема. Мы поставили детали идеально плотно друг к другу. Из-за этого мы получили наслоение контуров: например, когда нижняя грань детали совпадает с верхней гранью соседней детали.

На скриншоте ниже я обозначил один пример такого наслоения с помощью линии-линейки.

В таких местах лазерный луч пройдёт дважды, как и предписано макетом. Из-за двойной обработки вы можете получить дефекты на тех деталях, которые вывалятся из листа на стол после первого прохода. Это явление часто описано в требованиях к макетам.

Нам необходимо избавиться от наслоений и удалить лишние линии. Ко всему прочему, мы также уменьшим цену обработки, потому что общая длина реза сократится.

Попробуйте кликом или рамкой выделить сегмент, который представляет собой лишнюю грань. Ничего не получается! Деталь выделяется целиком. Странно: ранее в геометрии надписей мы могли выделить маленькие кусочки, а здесь атомарным элементом является деталь целиком. Как достучаться до её составляющих?

Если вы работали в векторных редакторах, могли догадаться, что линии в деталях каким-то образом сгруппированы и нам нужно их разгруппировать. Вы почти правы. Выделите одну из деталей и обратите внимание на панель “Property Editor”.

Первая же строка приводит нас к ответу. Поле “Selection” показывает, что именно сейчас выделено. Наша деталь — это нечто с названием “Block Reference”.

В QCAD нет группировки в её привычном понимании. Но есть более мощный механизм, называемый блоками. Суть в том, что вы можете начертить деталь один раз на отдельном листе (создать блок), а затем на главном листе тиражировать её 100500 раз в разных местах (создать экземпляр блока). Далее вы можете внести правки в сам блок, и все 100500 его экземпляров моментально отразят изменения.

В этой статье не будем останавливаться на том, как создавать и размещать блоки. Единственное, что нам полезно знать для решения текущей задачи, — любой экземпляр блока можно взорвать. Взрыв блока разрывает его связь с образцом, и он распадается на отдельные элементы. То, что нужно.

Для взрыва есть отдельный инструмент “Explode”.

Выделите одну из деталей и попробуйте вызвать инструмент для её взрыва.

Гулять так гулять! Выделите все детали (рамкой или клавишами Ctrl+Shift+A) и взорвите. Если среди выделенного окажутся объекты, которые уже невозможно расщепить дальше, ничего страшного: с ними инструмент “Explode” ничего не сделает.

“Explode” — универсальный инструмент, который разбирает выделенные объекты, будь они блоками, текстом или ломанными линиями, на более простые составляющие. Используйте его всякий раз, когда нужно докопаться до внутренних элементов деталей. Помните однако, что однажды взорванный объект уже нельзя подправить и тривиально собрать обратно.

Теперь, когда все детали представлены в виде примитивных сегментов и арок, мы можем выделить лишние контуры и удалить их. Используйте уже знакомые инструменты, чтобы избавиться от лишнего. Помните, что можно зажать Shift в режиме выделения, чтобы добавлять и убирать порции из набора уже выделенных контуров.

Помимо привычной рамки вам также может пригодиться инструмент “(De-)Select Intersected Entities”: ещё более мощный и точный способ добавить или убрать выбранные объекты. Вы чертите линии, и всё, что их пересекает, добавляется или убирается из выделения в зависимости от выставленного вами режима.

Результат

После чистки дубликатов получаем полностью готовый к резке макет.

Детали исходного файла, предназначенные для фанеры толщиной 6 мм, необходимо подготовить к резке абсолютно аналогичным образом. Их всего четыре, а вы уже знакомы с основными инструментами редактирования в QCAD. Попрактикуйтесь самостоятельно. Теперь работа не должна отнять у вас более 10 минут времени.

И всё. Теперь полученные DXF сможет принять любая мастерская и без траты лишнего времени произвести расчёт цены, а затем и произвести.

Привет! Когда нужно что-то начертить, пипл традиционно смотрит в сторону AutoCAD, Fusion, Solid, ну или CorelDRAW. Безусловно, это крутое ПО, но оно стоит денег и не малых. Если не кокетничать, давайте признаемся, большая часть копий — крякнутые.

Хотел бы расказать о бесплатной альтернативе, если кого-то беспокоит совесть, санкции, вот это всё. Или если вдруг вы — пользователь Linux. Это QCAD. QCAD — САПР для двухмерного проектирования, где легко можно и планировку комнаты для ремонта набросать, и самоделку под лазерную резку из фанеры замоделировать, и много ещё чего.

Сразу скажу, что есть три версии QCAD:

- Community Edition — она бесплатная и с открытым исходным кодом

- Pro — платная (40€ разово), отличается наличием продвинутых инструментов

- CAM — платная (100€ разово), отличается наличием подготовки под ЧПУ-обработку

Для тех задач, с которыми сталкиваюсь лично я, Community Edition хватает за глаза; хотя я ещё сто лет назад купил CAM-версию.

Скачать QCAD можно с официального сайта. Иронично, но он больше не открывается из России. Это технический момент: сама компания, насколько я знаю, официально не банила российских пользователей. В общем, проблема решается перемещением себя в другую страну на время скачивания или скачиванием у третьих лиц.

В этой статье покажем, как можно выделить, переместить, повернуть и клонировать объекты в QCAD. Это базовые инструменты редактирования. Владение ими позволит взять любой готовый макет в формате DXF и перетасовать детали, изменить тиражность или убрать ненужное. В итоге, вы сможете, например, довести макет до состояния готовности к лазерной резке.

Задача

Итак, предположим, у нас есть исходный макет под лазерную резку kitchen-crate.dxf, который в итоге должен превратиться в хитроумный ящик на роликах. В этом файле — чертёж как на картинке выше.

Файл макета в таком виде ещё не готов к тому, чтобы нарезать его на станке. Да, если вы отправите такой файл в мастерскую, там могут сделать раскладку, но за доводку возьмут денег, а из-за не полной готовности, протормозят с расчётом цены или производством.

Хорошо бы заиметь макет в том виде, как его должен «видеть» станок. Этому мешает несколько вещей:

- Система по надписи «16 шт.» не поймёт, что копий нужно 16, и не сообразит, как эти копии расположить на листе. Нам необходимо размножить детали в нужном количестве.

- Сам текст технический и не должен выводиться при производстве.

Как разбить DXF на несколько файлов

Самые простые способы разбросать разные элементы по разным файлам — самые прямолинейные.

1. Сохранить исходный файл под другим именем, затем удалить всё ненужное. Повторить несколько раз.

2. Создать новый пустой файл и через традиционные Copy/Paste добавить в него необходимые элементы из исходника.

Воспользуемся первым способом. Выберите “File → Save As” или нажмите Ctrl+Shift+S и сохраните исходник с новым именем. Например, Дно_10мм.dxf. В нём мы оставим только те детали, которые будем резать на десятимиллиметровой фанере.

Как выделить и удалить объекты

Чтобы выделить за раз несколько элементов, как и в любом другом редакторе, растяните квадратную рамку вокруг этих элементов.

Затем отпустите кнопку мыши. Должно было сработать, но ничего не выделилось… 🤔 Простой клик по любому контуру также ни к чему не приводит. Такие моменты при освоении новых приложений часто портят впечатление. Но главное не теряться и не беситься: у всего есть причина.

В данном случае нам достался макет, у которого слой залочен от редактирования. Обратите внимание на панель “Layer List”.

На этой панели мы видим, что наш чертёж состоит из одного слоя с именем “0”. И этот слой защищён от редактирования, потому что напротив имени защёлкнут замочек. Когда слоёв много, блокировку очень удобно использовать, чтобы случайно не испортить то, что уже готово. Например, если вы сейчас работаете над гравировкой, имеет смысл расположить её в новом слое, а контуры резки залочить, чтобы случайно их не переместить, не удалить и вообще не выделить. Зачем блокировка понадобилась в данном случае — вопрос к автору макета. Бывает.

Кликните по замочку, чтобы снять защиту, и повторите попытку выделить правую часть чертежа с помощью рамки. Успех!

Для удаления выделенных элементов нажмите клавишу Del или ← Backspace.

Используйте среднюю кнопку мыши, чтобы «прокрутить» лист чертежа влево-вправо и вверх-вниз. Колёсиком мыши можно приблизить-отдалить лист.

Теперь у нас остались только элементы, имеющие отношение к 10-миллиметровой части проекта. То, что нужно. Нажмите Ctrl+S, чтобы сохранить файл.

В конечном итоге мы хотим избавиться от всех технических надписей. Пожалуй, правильнее было бы сделать это чуть позже, после тиражирования. Но коли мы уже упражняемся в выделении и удалении, избавимся от текста сейчас, а необходимое количество копий запишем в блокнот, чтобы потом не забыть.

Кликните по надписи. Наверняка вы ожидаете, что надпись выделится целиком. Не тут-то было! Выделяется лишь один отрезок, на который вы непосредственно кликнули.

Дело в том, что в данном макете все надписи были переведены в кривые. То есть весь текст — уже вовсе не текст, а набор отдельных прямых линий, арок и сплайнов. Чтобы удалить надписи, можно снова воспользоваться выделением через рамку и захватить разом все эти линии и сплайны. Текст находится близко к контуру реза, и при растягивании рамки нужно очень аккуратно целиться, чтобы этот контур случайно не попал в выделение. Иначе он удалится заодно с текстом.

Но даже выделение рамкой в QCAD имеет свои фишки! И если их знать, работа пойдёт быстрее и проще.

Итак, если вы растягиваете рамку слева направо, выделенными окажутся только те элементы, которые попали в рамку целиком и полностью. Поэтому выделить наши надписи можно даже очертив их весьма небрежно.

То, что нужно! Можно удалять. Но попробуйте ради эксперимента растянуть рамку справа налево. Такая рамка выглядит иначе: у неё пунктирный контур и другой цвет. А главное, что в выделение такой рамкой попадают все элементы, которые хотя бы частично оказались внутри.

В нашем случае под раздачу попадают и сами детали для резки. Это не то, что нам требуется здесь и сейчас, но во многих случаях возможность такого простого выбора режима работы рамки становится настоящим подарком. Просто помните, что рамку можно тянуть и слева направо, и справа налево.

И, наконец, финальный приём в обойму ваших инструментов для выделения объектов. QCAD позволяет выделить все контуры определённого цвета разом. Поскольку в макетах для лазерной резки цвета чаще всего имеют утилитарную функцию, выделить всё-всё-всё одного цвета может оказаться кратчайшим путём к решению задачи. Прямо как в нашем случае.

Чтобы выделить всё красное в нашем файле, сначала выделите любой элемент красного цвета. Например, кликнув по надписи, как уже делали ранее.

Далее в меню выберите инструмент “Misc → Select → By Color”. Вуаля, все надписи выделены разом.

Удаляем наконец выделенные контуры текста, сохраняем и получаем чистый файл с нашими тремя видами деталей.

Как переместить и клонировать объекты

Итак, нам остаётся размножить каждую деталь до предписанной кратности. Но детали плотно скучкованы и будут мешать друг другу при клонировании. Давайте уберём нижнюю деталь чуть дальше, чтобы освободить место для копии средней.

Выделите нижнюю деталь. После этого, ухватившись за её контур левым кликом мыши, потащите деталь.

Сейчас можно сделать перемещение небрежно: мы вернём деталь в строй чуть позже.

Пока выбираете новое место, можно отпустить кнопку мыши. И, кстати, пока вы находитесь в таком режиме перемещения, продолжают работать средняя кнопка мыши и колёсико. Это полезно, когда деталь хочется переместить за границы видимого поля.

В любом случае для завершения перемещения кликните в финальной точке ещё раз.

Мы переместили деталь самым быстрым и простым образом. У него ограниченные возможности по выравниванию перемещаемых объектов относительно соседей, но когда что-нибудь нужно просто временно убрать в сторонку, drag’n’drop — лучший выбор.

Для точного позиционирования в QCAD есть отдельный инструмент “Move / Copy”. Как можно понять из названия, инструмент либо перемещает, либо размножает объекты. Давайте им воспользуемся, чтобы создать копию средней детали. Чтобы сэкономить место на листе, зададимся целью поставить две копии идеально плотно друг к другу.

Выделите среднюю деталь и выберите в меню “Modify → Move / Copy”. Обратите внимание, интерфейс чуть изменился, показывая, что мы находимся в режиме инструмента “Move / Copy”. Под курсором появилось перекрестие.

Аккуратно проведите перекрестием по контурам выделенного объекта. Обратите внимание, как оно «цепляется» за ключевые точки: середины сегментов, сетку, углы.

Первым кликом мы должны определить, какую точку мы будем считать исходной при перемещении. Её легко выбрать, если понять, что именно мы сейчас хотим сделать. В нашем случае мы хотим идеально совместить верхнюю грань копии с нижней гранью оригинала. Поэтому выбираем какую-нибудь знаковую точку на верхней грани. Середина прямой (Middle), за которую цепляется перекрестие, — отличный выбор.

После первого клика инструмент “Move / Copy” ожидает второй. Перемещайте курсор и перекрестием выбирайте точку, с которой нужно совместить исходную. В нашем случае выбираем середину (Middle) нижней грани.

Как только вы кликните, наступит последний шаг работы инструмента. Вам нужно выбрать, что делать с оригиналом объекта, который вы перемещали:

- удалить (т. е., по сути, выполнить перемещение);

- оставить (т. е. создать одну копию в новом месте);

- тиражировать (т. е. автоматически повторить операцию несколько раз).

Мы хотим создать одну копию, поэтому выбираем второй вариант. Смотрим на результат. Отлично!

Теперь придвинем отложенную вниз деталь на место. Для этого пользуемся тем же самым инструментом. Выделяем отставленную деталь, вызываем “Modify → Move / Copy”, цепляемся за середину верхней грани и совмещаем её с серединой нижней грани нашей стройной колонны.

На этот раз выбираем опцию “Delete original”, чтобы выполнить простое перемещение, а не клонирование.

Повторяем операцию с “Keep original”, чтобы создать копию нижней детали.

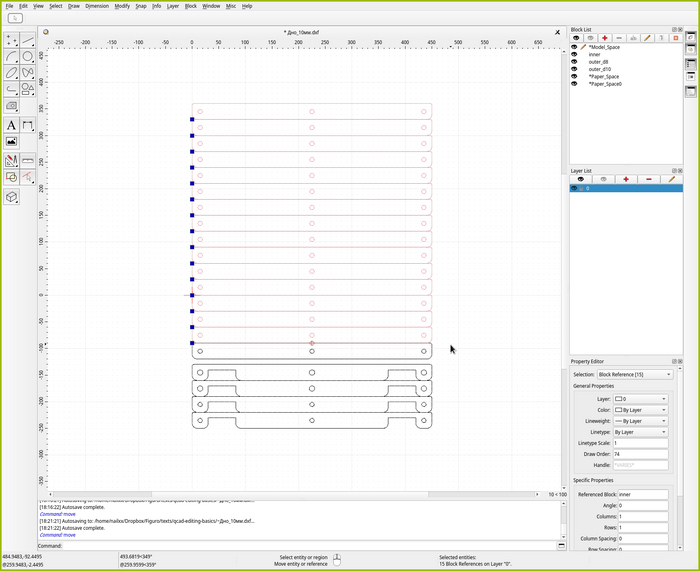

Осталось только сделать 16 копий верхней детали. Муторно для человека, но пустяк для CAD-системы. Вы наверняка догадались, что это делается тем же самым инструментом, но с опцией “Multiple copies”. Так и есть. Совместите верхнюю и нижнюю грани перемещаемой детали…

…а в диалоговом окне выберите опцию множества копий со значением 15. Одна у нас есть, нужно ещё 15, чтобы в итоге получить 16 деталей.

Мгновение спустя работа сделана!

Дело почти сделано. Но Пикабу не разрешает делать больше картинок в одном посте, поэтому доводить макет будем в новой публикации ;)
