Недавно, при обсуждении самодельных конструкций, читатель рассказал, как он, в 14 лет, из советского монитора сделал цветной телевизор. Причем по качеству изображения самоделка превосходила магазинные телевизоры . Эта история настолько детективно-приключенческая, что я предложил Валерию рассказать её всем. Он не только подробно рассказал, но и еще добавил кучу фотографий с пояснениями. Слово Валерию:
Вы, наверное, спросите, как у мальчишки 14 лет, в 1997 году, вдруг появился монитор Электроника 32 ВТЦ -202, да и ещё с кинескопом повышенного разрешения 32ЛКД2Ц-1-С?
Напротив родительского дома, через дорогу, располагалось училище. В нём учились два моих старших брата, а потом и я. Но в 1997 году я ещё ходил в школу, а мой старший брат уже учился на первом курсе в этом ПЛ№23.
Вся история началась в конце 1996 года. Моему брату, за отличные успехи в геометрии, алгебре и информатике, преподаватель по информатике дала домой, для лучшего обучения, комплект БК0010-01Ш.
Это ЧБ монитор Электроника МС-6106, сам БК и блок питания.
Я, после уроков в школе, бежал сразу в училище, к брату в кабинет информатики, так как он там всегда был после пар. Мне это тоже было интересно. Вот там и пригодилось мое увлечение радиоэлектроникой: На столах стояли 3 цветных монитора, а остальные черно-белые. Некоторые мониторы работали со сбоями, и я напросился их починить. Очень быстро удалось выяснить, что причина сбоев таится в блоке питания. Виной были конденсаторы в БП, а именно в импульсном стабилизаторе. Пару дней и все мониторы заработали отлично. В процессе ремонта выяснилось, что на складе много неисправных цветных мониторов. Какие-то не запускались, какие-то не показывали по одному цвету, где-то не было синхронизации. Мне разрешили их ремонтировать. Тогда я собрал из разных мониторов рабочие, что позволило оснастить все БК кабинета информатики цветными мониторами.
Естественно, преподаватель по информатике, Александра Михайловна, была этому несказанно рада, и спросила, как можно отблагодарить за мой труд. Я попросил отдать нам тот комплект БК и один полностью не работающий цветной монитор. Она попросила директора и он разрешил. Так у нас появился цветной комплект БК. Как раз в это время я начал “болеть” телевизорами. На самом деле, телевизор про который идёт речь, не был первым. Да, это вторая моя самоделка. А первой был ЧБ из освободившегося монитора. Я решил попробовать подключить стандартный модуль радиоканала к этому монитору, запитав его от того же БП 12В и вуаля! На экране снег! Я подключил 12 вольт к блоку настройки и поймал всего две программы. Кстати, именно тогда я только разобрался, как работает варикап )))
Так как у меня был ещё один нерабочей БП от ЧБ монитора, я сделал плату, разместил на ней селекторы каналов, субмодуль радиоканала, УНЧ на К174УН14 и СВП на 6 каналов. Напряжение я взял сразу после диодного моста, там было около 20В, что вполне хватало для нормальной работы.
В начале 1997г воры обокрали ПЛ№23. Унесли то ли два, то ли три Пентиум 2 из кабинета директора, преподавателя информатики и вроде из кабинета бухгалтера (могу ошибаться). Украденное воры спустили с окна кабинета информатики, на втором этаже(на первом этаже на окнах были решётки). В качестве веревки, воры использовали выдранные кабели, соединяющие БК с ДВК. Когда я пришёл в очередной раз к брату, то на входе в кабинет меня встретила Александра Михайловна и сказала, что ночью их обокрали и повредили класс БК. Теперь она не может вести уроки пока не починят. Я напросился выполнить эту работу. Почти 2 недели, после уроков, до поздней ночи работал в кабинете информатики. Директор мне разрешил работать в любое время и сколько сочту нужным, а уходя, ключи оставлять сторожу. Компьютерный класс я восстановил. В первый день работы восстановленного кабинета, я даже отпросился в школе, чтобы проследить, чтобы не было сбоев. Меня тогда распирала гордость за выполненную работу: я, 14-летний пацан, с лёгкостью управляю ДВК-3, загружаю нужные программы, а ученики, что старше меня как минимум года на три, с завистью смотрят на меня. За всем этим со стороны наблюдала Александра Михайловна с директором. И после уроков директор спросил меня: "Как нам вознаградить тебя?" Я попросил отдать мне ещё пару цветных неисправных монитора и пару ЧБ. Они хоть и неисправные, а по бухгалтерии числятся ого-го как дорого. Директор, подумав, сказал Александре Михайловне: "Он сделал большую работу, отдавайте, найдём уж как их списать." Вот так у меня появились эти мониторы.
Первым делом я починил оба монитора. Подключил ко входу одного из цветов (R, G, В), обычный видеосигнал. Изображение появилось, но плыла синхронизация, подавал видеосигнал на вход синхроимпульсов, но нормального результата не добился. Хорошо, что под рукой оказался шасси от 3УСЦТ.
Сравнив схему субмодулей синхронизации, я выяснил в чём их сходство и различие. Разница оказалась по входу синхронизации: у 3УСЦТ был транзистор с фильтрующей цепочкой. Так как штекер-в штекер они не подходили, я напаял на УСР от 3УСЦТ на проводах и подключил штекер к штатному месту на плате развёрток. Подключил к видеосигналу и вот оно чудо: ЧБ изображение синхронизировано.
Тогда же я решил подключить модуль цветности МЦ-3. Посмотрел схему, сравнил схемы монитора, 3УСЦТ и понял, что от платы кинескопа и платы видеоусилителя я избавляюсь. На фото с МЦ, можно увидеть, что микросхемы и несколько транзисторов меняны.
Собственно, это и было причиной неисправности этого шасси. Признаюсь честно, не легко мне было подключить МЦ к модулю развёрток. Жалко, что у меня не осталось той схемы со всеми пометками и доработками, куда подключать и какие сигналы нужны. Она осталось у того тогдашнего друга, который предал моё доверие на соревнованиях.
Для питания МЦ-3 нужны были такие сигналы и напряжения: 12В от БП, синхроимпульсы строб от УСР, синхроимпульсы обратного хода луча от строчной развёртки, кадровые импульсы гашения луча от кадровой и 220В питание видео усилителей от строчной.
Все сигналы, кроме 220В я нашёл сразу. А вот вместо 220В было 180В. Это напряжение идёт с 10-й ноги ТВС-110ПЦ15, как у ТВ так и у монитора, но на выходе строчной развёртки у ТВ 220, а у монитора 180В. Я запустил плату от 3УСЦТ и сравнил напряжения, да на транзисторах видео усилителя 220. Тогда я спросил у своего учителя радиокружка как быть. Он меня успокоил: будет работать и от 180 Вольт. Я так и запустил схему с пониженным напряжением.
Перемычки на проводах смотрелись не очень презентабельно, но монитор заработал.
У модуля цветности не было синего и красного цвета. По красному был неисправен транзистор (на фото видна даже пайка его), а вот синего цвета не было из-за микросхемы К174АФ5. Так как сразу купить эту микросхему я не мог, решил собирать как есть.
Первым делом стал ваять новую плату модуля радиоканала. Расчертил размеры платы по месту, так как плата фильтров установлена на боковой панели, пришлось отталкиваться от этого места. Было решено разместить на этой плате и УНЧ и автомат видеосигнала. (схема с журнала "Радио" 1992г No4 25стр.) Сразу запаивать этот автомат видеосигнала не стал, а запаял его спустя два года, когда у меня появился видеомагнитофон "Электроника ВМ12".
На фото видно, что пришлось дорабатывать схему.
Уже точно не помню, то ли я сам допустил ошибку при разводке платы, то ли ошибка была в схеме Радиожурнала. Саму плату я разводил на миллиметровой бумаге. Установил динамик от радиоприёмника Урал-Авто.

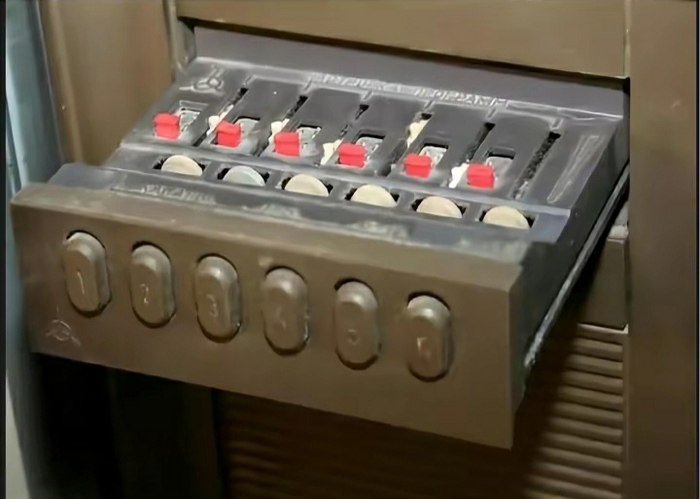

Даже виден штекер наушников, которого не было в мониторе. Так как шасси всё же от ТВ, то место для установки резисторов "Насыщенность" и "Громкость" было, осталось только вырезать на декоративной панели отверстие под них и нарисовать обозначение. В нашем городе, на тот момент, не вещало больше 6-ти каналов, поэтому СВП ставил на шесть каналов. Места для установки его в переднюю панель не было, мешал БП, поэтому установил его на заднюю панель, а на передней панели разместил только кнопки, которые просто дублировали СВП. Декорацию кнопок я взял от калькулятора Citizen, плата самодельная.
Соединительную стандартную плату от БП я не стал устанавливать, так как она не лезла из-за кадровой развёртки. Решил просто на проводах создать её аналог. Аккуратно уложив всё это «безобразие», установив МЦ сверху, плату РК снизу, я собрал корпус.
Сделал платку антенны и установил на неё две штырьковой антенны, одна для МВ диапазона, другая для ДМВ.
Когда появилась возможность, приобрёл микросхему К174АФ5 и установил её на панельку. ЧБ изображение появилось в полной мере, а вот цвет давал не полностью, только красно-зелёный R-Y. Сначала я грешил на субмодуль цветности, но перекинув цветоразностные сигналы местами, я понял, что проблема в микросхеме К174УК1. Купил, поменял и уже скоро я наслаждался цветным изображением.
Через два года, когда у меня появился ВМ12 было решено установить декодер ПАЛ, но у нас в магазине продавался субмодуль цветности ПАЛ-СЕКМ одним блоком на микросхеме A4555DC (TDA4555).
Тогда я подрабатывал на заводе у старшего брата и мог себе позволить такие расходы, даже купил ремкомплект и барабан видеоголовок для ВМ12 когда его приводил в чувство после застрявший кассеты и неквалифицированного вмешательство. Качество цвета и изображение было на столько чистым и чётким, что не каждый импортный ТВ мог сравниться с моей самоделкой.
Качественная картинка самодельного телевизора была шикарной, благодаря кинескопу 32ЛКД2Ц-1-С и МЦ-3, его много мастеров хвалили.
Помню, был у меня в ремонте телевизор САДКО 4УСЦТ, сгорел предварительный усилитель строчной развёртки, и я его переделывал на модуль 5-го поколения с графикой. Трубка там стояла импортная, модуль МЦ-41. Так вот, ЧБ одинаково, что в моём, то и в Садко, а вот цвет не естественный, словно мало его, начинаешь добавлять, а он начинает наплывать на ЧБ и цвет ещё более не естественным становиться. Так же чистого красного в цвете не было, он был с синевой, а в моём чёткий, прям алый красный без примесей. В ПАЛ картина была немного лучше, но до моего не дотягивал. Я бы сказал, что только LG с кинескопом "тринитрон" показывал не хуже моего, но это уже новые ТВ и другое поколение.
Ну вот, собственно, всё по этой разработке.
