Здравствуйте!
В преддверии строительного сезона решил написать свои мысли по одному вопросу в тему строительства домов из газобетона, а именно создание несъемной опалубки из газобетона которая собирается из так называемых U-блоков.
Пройдя свою стройку и имея опыт изготовления оборудования для резки газобетона, хочу поделится опытом как сделать работу по изготовлению несъемной опалубки из газобетона в вашем доме максимально быстро, качественно и недорого!
Какие есть варианты изготовления несъемной опалубки?
1. Изготовить из U-блоков заводского производства
2. Изготовить из U-блоков вырезав их из целого блока прямо на стройке
3. Мой вариант!
Мой вариант - изготовления опалубки из тонких (50, 75, 100 мм) перегородочных блоков путем склейки их на месте (стене) с использованием полиуретановой клей-пены для газоблока.
Приложу несколько фото для быстрого понимания процесса

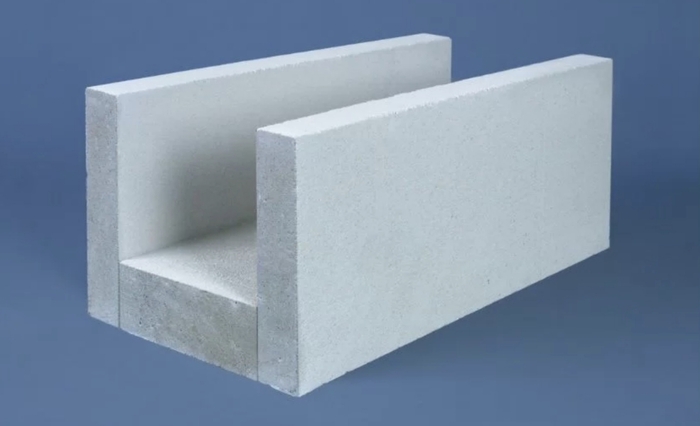

фото 1. Склееный U-блок
При этом скажу сразу, что более удобно клеить U-блоки прямо на стене!
Сначала вертикальные блоки внешнего контура по всему периметру дома, потом к ним горизонтальные блоки, а потом закрываем опалубку опять вертикальными блоками по внутреннему контуру. После чего делаем армирование.
Для удобства организации дверных и оконных перемычек блоки для них лучше склеить внизу, а потом поднять на место.
Время застывания клея составляет 1-2 часа, поэтому опалубку для армопояса с длинной периметра 50 метров вполне можно собрать с помощником за 4 часа.
фото 2. Чертежи стандартного U-блока поставляемого с заводов.
Нам это нужно, чтобы подобрать оптимальную схему склеивания блока.
фото 3. Та самая клей пена для монтажа газобетонных блоков,
которую сейчас массово используют в стройке в качестве замены минерального клея(цементного), не реклама изготовителя, производителей много , выбирайте как вам удобнее.
фото 4. Предлагаемая схема U-блока для стены 400 и 375 мм,
красным изображен контур заводского блока.
Для 400 стены используется 1 блок 100*250*625 для внешнего контура, 2 блока 50*250*625 для горизонтальной части и внутреннего контура.
Толщина дна заводского блока составляет 70 мм, учитывая что в продаже есть размеры 50, 75, 100, то можно использовать 75 блок. Но считаю, лучше использовать именно 50 блок, крепче будет армопояс))).
Да, также в этой схеме есть утепление в виде вставки ЭППС толщиной 50мм.
Для 375 блока все тоже самое, но необходимо подрезать горизонтальный блок в размер 225 мм.(на фото удаляемая часть обозначена желтой штриховкой).
Чуть рекламы.
Подрезать блок, а также много другой работы можно сделать используя станок для резки газоблока на Авито они в продаже.
Время этой подрезки на станке не более 10-15 секунд.
фото 5. Все тоже самое для стены 300мм в двух вариантах , с утеплением и без утепления.
фото 6. Все тоже самое для стен 250 и 200мм.
Добавлю, что предложенные мною схемы не истина в абсолютной инстанции, вы можете придумать свои.
фото 7. Краткое сравнение разных способов изготовления блоков для стены 400мм.
И что же получилось? Для изготовления несъемной опалубки из газоблока на длину 100 п.метров из готовых блоков - 190 тыс.рублей, из блоков выпиленных на стройке - 155 тыс руб. и из клееных блоков -86 тыс руб. Коментарии излишни. Для других толщин конечно будут несколько другие цифры, но не сильно отличающиеся от представленных.
Мой вариант как вы поняли в середине таблицы.
У него больше всего плюсов и просто нет минусов.
Не берусь утверждать, что те цифры по ценам материалов и работ, которые стоят в расчете абсолютная истина, они меняются каждый день, поэтому вы можете поставить свои. Только скажу, что общая тенденция не изменится.
единственный вопрос который все задают, а достаточна ли прочность и выдержит ли такая опалубка заливку бетоном с виброуплотнением?
Ответ простой - этим способом ведут кладку стен дома, а там нагрузки значительно выше. На своей стройке делал все так и отлично все получилось.
фото 8. А вот так выглядит несъемная опалубка
из заводских U-блоков(слева), обратите внимание на внутреннюю "елочку" и опалубка из клееного U-блока(справа). А вы думали, что заводской U-блок идеально ровный?)))
фото 9. А это инструкция про то как не надо делать если вы хотите сделать быстро качественно и недорого
Не забывайте, что все что выпиливают надо вывезти, а это 5м3 отходов на 100 п.м. периметра стены.
Выбор за Вами!
И конечно мой ответ на вопрос для чего я все это написал.
1. И именно первое! просто делюсь опытом, чтобы людям легче было в тяжелом деле строительства.
2. Меня спрашивают потенциальные покупатели, почему мои станки
(фото 10)
для резки газоблока не имеют регулировки высоты шины, чтобы выпиливать U-блок методом как на фото №9?
Мой ответ - потому что U-блок не пилится, а !!!КЛЕИТЬСЯ!!!
А предлагаемые станки с возможностью резки U-блока - чистой воды МАРКЕТИНГ!!! в угоду не разобравшемуся в проблеме покупателю.
Берегите своё время, свои силы, здоровье ну и деньги, куда же без них.
Спасибо всем кто дочитал.
Извиняюсь если сумбурно))).
