Рандомные падения 1 Гбит -> 100 Мбит⁠⁠

Так как не являюсь профессионалом в этой области, да и поленился читать спец. литературу, столкнулся с неожиданной проблемой с разведением сети по квартире. А именно, периодически связь между центральным коммутатором в шкафу и коммутаторами или точками доступа в комнатах падает с 1 гбит на 100 мбит. Обратно скорость не поднимается, только после пересоединения. POE (802.3af) работает. Тестер NF-8601 показывает, что всё в порядке. Сеть построена на Uniquity.

В среднем линк выглядит так: Коммутатор USW-16-POE -> STP корд до патч-панели -> патч-панель deleyCON CAT6 -> UTP кабель CAT6, проложенный в гофре, одиночный или двойной в зависимости от потребностей -> на выходе или розетка Legrand Belanko UTP, либо сразу обжим кабеля с подключением точки доступа Unifi In-Wall.

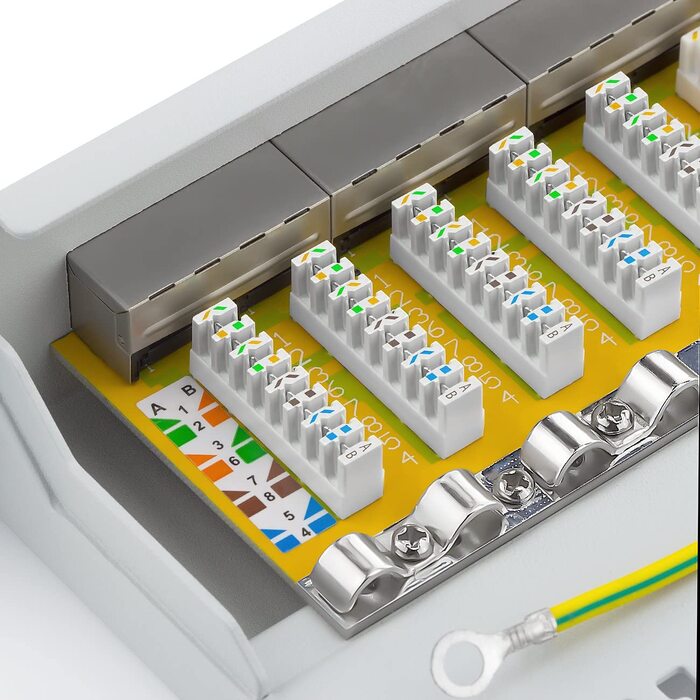

Подскажите непрофессионалу, куда копать? Картинки патч-панели и розетки ниже.

Рандомные падения 1 Гбит -> 100 Мбит Локальная сеть, Rj-45, Utp, Stp, Глюки, Электроника, Текст, Ethernet

Показать полностью 2

45

14

Spectre666

3 года назад

Технологии⁠⁠

Сижу у наших айтишников, болтаем.

Обсуждаем кабели, коих вокруг куча, в том числе бухта оптики наружной (с кордом внутри).

Вспоминаю, что хотел у них взять немного витухи. Беру бухту, рассматриваю срез кабеля, он блестит.

- Алюминий штоле? - вопрошаю - Мне бы медный.

- Бери не выёживайся, - говорит Серега - У меня на таком уже третий год белье жена сушит.

- Правда последний год немного провисать начал.

- Серый, так давно пора на оптику переходить!

[моё] Технологии Оптика Utp Текст

21

317

hobbyelectronics

4 года назад

Arduino & Pi

Простой тестер сетевого кабеля⁠⁠

В работе монтажника нет ничего хуже, чем проложить локальную сеть и понять что в одном из кабелей наблюдается обрыв. Решить эту проблему вам поможет этот простой тестер витой пары на простых и доступных компонентах.

Все что вам понадобится это немного «рассыпушных» элементов

✔ один таймер 555

✔ сопротивления 10К и 150К Ом

✔ один конденсатор 4700nF

✔ счетчик импульсов с декодером CD4017

✔ 9 светодиодов

✔ 9 одинаковых сопротивлений 62 — 330 Ом для них

✔ 9 быстрых диодов 4148

А так же разьемы RJ45 и USB Type B для подключения соответствующих кабелей.

Посмотрим на схему?

Тестер работает по очень простой логике. Сетевой кабель состоит из 8 проводов плюс иногда экран. Эти 9 соединений должны быть проверены одно за другим, иначе короткое замыкание между двумя проводами (или более) или обрыв будет не обнаружено.

В принципе схема представляет собой классическую схему бегущих огней с кабелем локальной сети между ними. Если один провод отсоединен, соответствующий светодиод не загорится. Если два провода имеют короткое замыкание, загораются два светодиода, и если провода перепутаны, то порядок зажигания светодиодов также будет перепутан.

Таймер 555 в этой схеме выполняет генератора. Сигнал с вывода 3 можно назвать тактовым.

Всякий раз, когда синхроимпульс поступает на тактовый вход 4017, счетчик увеличивает счет и активирует соответствующий выходной пин. Эта микросхема может посчитать только до 10. В нашем проекте нам нужно только от 0 до 8, поэтому 9-й выход с контакта 9 будет подан на сбрасываемый контакт 15. Подача высокого сигнала на пин 15 сбросит счетчик, и счет начнется с начала.

Теперь немного о том как работает тестирование. Скажем, на выходе 1 установлен высокий уровень, а все остальные контакты в низком уровне. Ток протекает через последовательный резистор и светодиод 1, параллельно установленный быстрый диод включен в обратном направлении и не оказывает влияния.

Поскольку все остальные выходы теперь имеют потенциал земли, поэтому все остальные параллельные диоды будут в прямом направлении. Поскольку контакты оконечной розетки соединены друг с другом, это завершит цепь, и светодиод загорится.
