519
RenamedPow
RenamedPow
4 года назад
Сообщество Ремонтёров

Видеокарта Sapphire RX570 8G Nitro+ после залития⁠⁠

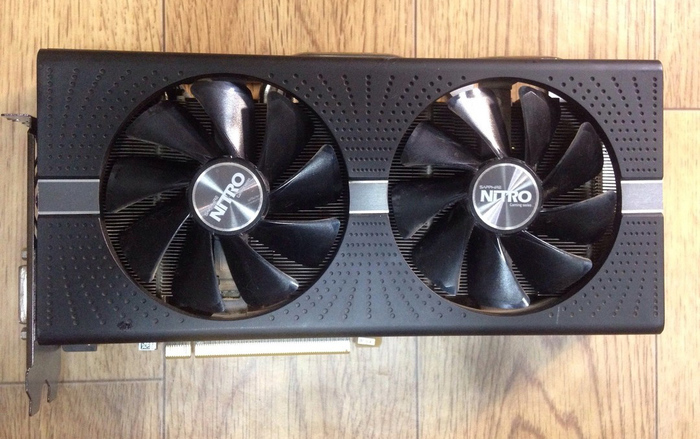

Принесли в ремонт видеокарту RX570 после попадания жидкости.

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Сам владелец уже разобрал карту, промыл всё спиртом и высушил. Но изображение отсутствует.

Разбираю видеокарту и осматриваю.

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Следы залития отсутствуют. Это усложняет диагностику.

Приступаю к замерам. Сразу же обнаруживаю что сопротивление по питанию видеопамяти сильно занижено

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Подаю в эту линию 1,3В и смотрю тепловизором что греется

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Греется банка видеопамяти

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Снимаю эту банку. Под ней видны следы залития

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Отмываю плату от окислений. Сопротивление по питанию видеопамяти пришло в норму

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Запаиваю на всякий случай новую банку вместо залитой

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

И пробую включать карту в тестовом стенде

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Изображение есть, Видеодрайвер успешно установился

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Однако при любой нагрузке изображение пропадает и система зависает на черном экране. Разбираюсь дальше.

Поскольку все следы залития были убраны до ремонта, придется снимать и реболлить видеочип со всеми банками памяти.

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Оказалось что под видеочипом не всё хорошо. Залитие есть. Под другими банками памяти тоже были следы жидкости.

Чищу остатки припоя и отмываю плату.

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Реболлю видеочип и банки памяти

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Теперь запаиваю всё на место

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Собираю карту и запускаю в тестовом стенде

Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост
Видеокарта Sapphire RX570 8G Nitro+ после залития Ремонт техники, Видеокарта, Sapphire, Rx570, Залитие, Пайка, Реболлинг, Видеочип, Длиннопост

Всё в полном порядке. Тесты под нагрузкой прошли успешно. Видеокарта восстановлена.

Показать полностью 23
[моё] Ремонт техники Видеокарта Sapphire Rx570 Залитие Пайка Реболлинг Видеочип Длиннопост
142
66
vrmonfire
vrmonfire
5 лет назад
Сообщество Ремонтёров

Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы⁠⁠

Читателю привет!

Написал мне пикабушник @FreeSanta с просьбой посмотреть его карту, которой 2 месяца (полагаю с покупки), залитую кока-колой. Работала карта в системнике, потом опрокинули кружку со сладким напитком и попало внутрь всего системника. Остальные железки выжили и продолжили работать дальше, но вот карте не повезло, хоть вентиляторы на выдув и выкинули основную части колы.Предыстория примерно такая, писал по памяти.

Вот так выглядит эта любительница колы:

Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост

Включать не буду даже, сразу лучше разобрать и смотреть, что случилось на плате.

Первая фотка - треть тыльной стороны VRM по всей длине между отверстиями для винтов. Остальные - пальцем в плату с закрытыми глазами, основное обвёл, остальную треть похожего за кадром уже не стал фоткать (примерно такое же там)

Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост
Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост
Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост
Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост
Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост
Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост

По предварительной диагностике пациент должен быть жив, но узнать это можно только устранив повреждения (владелец дал добро). Поэтому началось изучение ДШ на микрухи и прочее, поиск чего-то похожего на других картах, вызванивание кто, куда и зачем на плате. Ну и замена явно дохлых элементов, или похожих на оных.

Разводы или подобное местами - скорее краситель, ибо смылось всё, что могло.

Получилось что-то такое:

Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост
Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост
Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост
Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост
Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост
Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост

После проделанной работы был закадровый запуск, который оказался успешным.

Дальше радиатор и кожух с вертушками были тоже отмыты от липких остатков колы, высушены и собраны обратно вместе с платой в целую карточку.

Ну и тесты само собой, которые карта прошла успешно.

Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост
Веселье приносит вкус бодрящий, залития эффект всегда настоящий. Ремонт Sapphire 5500xt от пикабушника после колы Ремонт, Видеокарта, Sapphire, Залитие, Длиннопост
Показать полностью 15
[моё] Ремонт Видеокарта Sapphire Залитие Длиннопост
28
187
RenamedPow
RenamedPow
5 лет назад
Сообщество Ремонтёров

Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение⁠⁠

Принесли в ремонт когда-то топовую печку Sapphire R9 390X. Пропало изображение, с тех пор просто лежит на полке. Владелец рассказал, что читал в интернете как греют чип и ВСЕМ помогает. Вот тоже решил принёсти "погреть" на ИК станции, оживить карту. Но не буду спешить включать свою станцию, посмотрю сначала что там случилось с картой на самом деле.

Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост
Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост

Разбираю карту и первым делом прохожусь по предохранителям. Сразу же обнаруживаю, что предохранитель по линии 12В возле разъёма pci-e сработал, а после него подозрительные 58 Ом. Такого низкого сопротивления тут быть конечно же не должно.

Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост

Значение сопротивления 58Ом говорит о том, что вероятнее всего какая-то линия питания пробита на 12В. Чтобы найти эту линию, просто поочерёдно замеряю сопротивления всех основных питаний. И вот по питанию контроллера видеопамяти как раз оказываются те самые 58Ом.

Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост

Фаза питания контроллера памяти построена на одном DRMos IR3553

Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост
Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост

Верхний ключ в составе DRMos'а вероятно пробит. Чтобы это проверить мне проще всего снять DRMos и убедиться что заниженное сопротивление по линии 12В исчезло. Так и оказалось.

Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост

Меняю пробитый DRMos IR3553 на исправный. Сопротивление по 12В линии после замены микросхемы в норме.

Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост
Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост

Все остальные сопротивления так же в норме. Можно попробовать подключить карту к лабораторному блоку питания. Питание контроллера видеопамяти запустилось

Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост

Ставлю новый предохранитель и выбрасываю пробитый DRMos.

Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост

Пробую запускать карту в тестовом стенде. Всё нормально. Видеокарта определилась, картинка появилась и драйвер успешно установился.

Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост
Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост

Теперь можно проверить карту под нагрузкой. Мало ли, вдруг там и правда отвал кристалла и всё было напрасно, стоило просто погреть видеочип...

Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост
Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост
Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение Ремонт техники, Видеокарта, R9 390, Sapphire, Пайка, Диагностика, Прогрев, Нет изображения, Длиннопост

Но нет, всё в полном порядке. Тесты под нагрузкой прошли успешно. У видеокарты были только проблемы с питанием. Вполне типовая поломка. Видеокарта Sapphire R9 390X отремонтирована без всякого прогрева видеочипа.

Показать полностью 16
[моё] Ремонт техники Видеокарта R9 390 Sapphire Пайка Диагностика Прогрев Нет изображения Длиннопост
15
32
vrmonfire
vrmonfire
5 лет назад
Сообщество Ремонтёров

Sapphire RX 570 ITX сама сломалась⁠⁠

"Видеокарта работала, как вдруг перестала отображаться как либо, я её осмотрел, она без мех. повреждений" (с) владелец. Ну посмотрим, так ли оно.

Карточка выглядит вот так, компактная штуковина.

Sapphire RX 570 ITX сама сломалась Ремонт, Видеокарта, Sapphire, Rx570, Рукожоп, Длиннопост

Карточка похоже действительно не запускается.

Sapphire RX 570 ITX сама сломалась Ремонт, Видеокарта, Sapphire, Rx570, Рукожоп, Длиннопост

Вероятная причина быстро нашлась, что-то пропало с платы, а говорили без повреждений.

Sapphire RX 570 ITX сама сломалась Ремонт, Видеокарта, Sapphire, Rx570, Рукожоп, Длиннопост

Ну что же, поставлю элемент на своё место для начала, а там как пойдёт дальше.

Sapphire RX 570 ITX сама сломалась Ремонт, Видеокарта, Sapphire, Rx570, Рукожоп, Длиннопост

Теперь вроде запустилась даже, возможно это и было проблемой.

Sapphire RX 570 ITX сама сломалась Ремонт, Видеокарта, Sapphire, Rx570, Рукожоп, Длиннопост

Да, похоже больше проблем сие изделие не имеет и теперь всё работает.

Нет, не горячо, и нет, не самолёт по шуму далеко.

Я в ВК - https://vk.com/vrm_on_fire

Sapphire RX 570 ITX сама сломалась Ремонт, Видеокарта, Sapphire, Rx570, Рукожоп, Длиннопост
Показать полностью 5
[моё] Ремонт Видеокарта Sapphire Rx570 Рукожоп Длиннопост
14
356
Renamed23ComS
Renamed23ComS
5 лет назад
Сообщество Ремонтёров

Ремонт видеокарты Sapphire RX 580 Nitro+ после нескольких сервисов⁠⁠

Видеокарта Sapphire RX 580 Nitro+ оказалась у меня после долгого хождения по всем сервисам Краснодара. Везде был один и тот же диагноз: "умер видеочип, ремонт нерентабелен".
По симптомам: нет изображения, не вращаются куллеры. Но при этом потребление карты около 1А, что близко к норме.


Разбираю, смотрю что там делалось до меня:

Ремонт видеокарты Sapphire RX 580 Nitro+ после нескольких сервисов Rx 580, Sapphire, Nitroplus, Ремонт техники, Видеокарта, Будни сервиса, Ремонт, Питание видеокарты, Длиннопост

Следы пайки обеих микросхем Bios. Карту упорно пытались прошить

Ремонт видеокарты Sapphire RX 580 Nitro+ после нескольких сервисов Rx 580, Sapphire, Nitroplus, Ремонт техники, Видеокарта, Будни сервиса, Ремонт, Питание видеокарты, Длиннопост
Ремонт видеокарты Sapphire RX 580 Nitro+ после нескольких сервисов Rx 580, Sapphire, Nitroplus, Ремонт техники, Видеокарта, Будни сервиса, Ремонт, Питание видеокарты, Длиннопост

Делаю замеры основных сопротивлений и всех питаний. Оказывается что отсутствует питание контроллера видеопамяти. При этом по замерам линия в норме. Меняю микросхему регулятора APW8722A и смотрю что поменялось.

Ремонт видеокарты Sapphire RX 580 Nitro+ после нескольких сервисов Rx 580, Sapphire, Nitroplus, Ремонт техники, Видеокарта, Будни сервиса, Ремонт, Питание видеокарты, Длиннопост

Потребление карты стало 1,2А, напряжение контроллера видеопамяти 1В появилось. Но тестовый стенд с картой зависает на коде 2В. Вероятно проблема теперь в кривой прошивке Bios.

Ремонт видеокарты Sapphire RX 580 Nitro+ после нескольких сервисов Rx 580, Sapphire, Nitroplus, Ремонт техники, Видеокарта, Будни сервиса, Ремонт, Питание видеокарты, Длиннопост

Прошиваю карту 100% рабочим дампом. Неизвестно что туда было зашито.

Ремонт видеокарты Sapphire RX 580 Nitro+ после нескольких сервисов Rx 580, Sapphire, Nitroplus, Ремонт техники, Видеокарта, Будни сервиса, Ремонт, Питание видеокарты, Длиннопост

Теперь проверяю карту в стенде - и есть картинка.

Ремонт видеокарты Sapphire RX 580 Nitro+ после нескольких сервисов Rx 580, Sapphire, Nitroplus, Ремонт техники, Видеокарта, Будни сервиса, Ремонт, Питание видеокарты, Длиннопост

Драйвер нормально устанавливается и видеокарта работает.

Ремонт видеокарты Sapphire RX 580 Nitro+ после нескольких сервисов Rx 580, Sapphire, Nitroplus, Ремонт техники, Видеокарта, Будни сервиса, Ремонт, Питание видеокарты, Длиннопост

Прогоняю все тесты и бенчмарки. Под нагрузкой всё нормально

Ремонт видеокарты Sapphire RX 580 Nitro+ после нескольких сервисов Rx 580, Sapphire, Nitroplus, Ремонт техники, Видеокарта, Будни сервиса, Ремонт, Питание видеокарты, Длиннопост
Ремонт видеокарты Sapphire RX 580 Nitro+ после нескольких сервисов Rx 580, Sapphire, Nitroplus, Ремонт техники, Видеокарта, Будни сервиса, Ремонт, Питание видеокарты, Длиннопост
Ремонт видеокарты Sapphire RX 580 Nitro+ после нескольких сервисов Rx 580, Sapphire, Nitroplus, Ремонт техники, Видеокарта, Будни сервиса, Ремонт, Питание видеокарты, Длиннопост
Ремонт видеокарты Sapphire RX 580 Nitro+ после нескольких сервисов Rx 580, Sapphire, Nitroplus, Ремонт техники, Видеокарта, Будни сервиса, Ремонт, Питание видеокарты, Длиннопост

Все тесты прошли успешно, видеокарта восстановлена. Покупать новую карту, как советовали в один голос все сервисные центры, владельцу теперь не придётся.

Могу выразить благодарность предыдущим сервисам за то, что не прожарили видеочип как это обычно делают в большинстве подобных случаев.

Показать полностью 12
[моё] Rx 580 Sapphire Nitroplus Ремонт техники Видеокарта Будни сервиса Ремонт Питание видеокарты Длиннопост
133
3
ThatZMyName
5 лет назад
Сообщество Ремонтёров - Помощь

Артефакты на Sapphire Radeon HD 7970⁠⁠

Артефакты на Sapphire Radeon HD 7970 Видеокарта, Sapphire, Ремонт, Длиннопост

Фото из интернета но +- похоже.

Добрый день(мб и вечер), знающие люди подскажите буду благодарен. С недавнего времени появились графические артефакты на HD 7970 от sapphire. Стояла она у сестры в компе, отдал как старую не нужную и она играла в майнкрафт ( ну то есть нагрузок не было от слова совсем). Однако так как там БП стоит дешевый на 550 aerocool вроде то там был разъём только 8 пин. ещё 6 пин были подключены через molexы (2 молекса по 3 пин переходник на 6 пин). Стояла она так с месяц может и больше. Артефакты появились вчера после во время просмотра ютуба.  Без нагрузки то есть даже в биосе те же артефакты примерно. Я её разобрал а она в супер запущенном виде. Что то было пролито но неё (вроде я проливал но настолько давно что не помню). Термопаста превратилась в камень. Термопрокладки ужс(видно на фото). Вопрос в том можно ли самому её починить? (в компах разбираюсь но паять не умею из оборудования разве что отвёртка). И вдруг тут есть люди кто из Новосибирска и умеет чинить подобное напишите. Оцените есть ли смысл её чинить или для майнкрафта проще взять gtx 1050 и всё? Любым комментариям благодарен.

Артефакты на Sapphire Radeon HD 7970 Видеокарта, Sapphire, Ремонт, Длиннопост
Артефакты на Sapphire Radeon HD 7970 Видеокарта, Sapphire, Ремонт, Длиннопост
Артефакты на Sapphire Radeon HD 7970 Видеокарта, Sapphire, Ремонт, Длиннопост
Показать полностью 4
[моё] Видеокарта Sapphire Ремонт Длиннопост
37
Fartek
Fartek
5 лет назад
Вселенная Стивена

Теория на тему слияний⁠⁠

Как устроено слияние.

Большая часть этой теории строится на возможности самоцветов к изменению формы тела.

Теория на тему слияний Steven Universe, Ruby, Sapphire
[моё] Steven Universe Ruby Sapphire
8
215
vviktoss
vviktoss
5 лет назад
Сообщество Ремонтёров

Реболл или не реболл вот в чем вопрос. Воскрешение видеокарты.⁠⁠

Всем доброго денька) Один из клиентов после успешного ремонта решил оставить мне на запчасти видеокарту, с симптомом не выводит изображение. Сказал: "Я ее или выкину или тебе оставлю". И вот выдалось у меня более или менее свободное утро и я решил посмотреть на пациентку, понять что с ней не так (к тому же мне как раз не хватало более или менее приличной видеокарты в собственный компьютер).

Реболл или не реболл вот в чем вопрос. Воскрешение видеокарты. Sapphire, Видеокарта, Реболлинг, Длиннопост
Реболл или не реболл вот в чем вопрос. Воскрешение видеокарты. Sapphire, Видеокарта, Реболлинг, Длиннопост

Судя по маркировке это radeon r9 280x аж на целых 3 гигабайта, добротной крестьянской gddr5 памяти, не то что у этих буржуев gddr5x и hbm2)

Если кто не знает жто ребрендинг radeon 7970m с разумеется такими же болячками.

Давайте разденем это остывшее тело и посмотрим от чего оно умерло и почему хозяин хотел ее выкинуть)

Реболл или не реболл вот в чем вопрос. Воскрешение видеокарты. Sapphire, Видеокарта, Реболлинг, Длиннопост
Реболл или не реболл вот в чем вопрос. Воскрешение видеокарты. Sapphire, Видеокарта, Реболлинг, Длиннопост

Перед разборкой и замерами я разумеется попробовал вставить ее в свой комп в надежде что та выдаст изо, но нет.

Для начала пробегаемся по всем крупным дросселям, и относительно земли замеряем сопротивление, в принципе ничего криминального я не заметил единственное сопротивление питания gpu как мне кажется высоковато 5.28 ом, обычно на этих чипах в пределах 3-4 ом, с учетом сопротивления щупов 0.1ом.
Если сопротивления все в норме, то у нас только 3 подозреваемых, Сам видеочип, слетевший биос, или снесенный элемент, разумеется осматриваем всю плату на предмет сколотых компонентов.

Все оказалось окей, плата как новая) Биос на всякий пожарный тоже перепрошил.

Выходит что у нас отвал gpu, в коментариях к предыдущему посту один человек поправил меня насчет шариков припоя между кристаллом и подложкой) я его критику принял и исправился) И вот какая наскальная живопись вышла)

Реболл или не реболл вот в чем вопрос. Воскрешение видеокарты. Sapphire, Видеокарта, Реболлинг, Длиннопост

Чаще всего причиной всех бед является отвал кристалла от подложки, на картинке оранжевым цветом помечен участок в котором шары не касаются подложки и соответственно наш чип не может полноценно работать. Такие поломки происходят как правило из-за несвоевременной чистки системы охлаждения (видеокарты, ноутбука). Полноценным ремонтом можно считать только замену чипа на новый, но разумеется можно попробовать отреболить.

Во время реболла мы перекатаем на новые шарики помеченные красным,  кто то задаст закономерный вопрос, но если у нас проблема с оранжевыми шарами зачем мы будем перекатывать красные? Тут все очень просто, по сути во время снятия и посадки чипа мы нагреем его до 210-220 градусов, оранжевые шары так же расплавятся и могут восстановить контакт кристалла с подложкой, но под подложку со временем может попасть пыль неизвестного происхождения, которая при нагреве может негативно повлиять на контакт подложки и платы именно поэтому я решил отреболить чип.

Приступаем.

Реболл или не реболл вот в чем вопрос. Воскрешение видеокарты. Sapphire, Видеокарта, Реболлинг, Длиннопост

После снятия чипа, очищаем и плату и чип от старого припоя, и проходим аккуратно оплеткой, так же отмываем спиртом посадочное место и свою дурную голову, на чип накатываем наши 0.5 шары, получаем следующее.

Реболл или не реболл вот в чем вопрос. Воскрешение видеокарты. Sapphire, Видеокарта, Реболлинг, Длиннопост

На фото плохо получилось (дрожали руки, отчего бы?), но тут можно видеть что на чип уже аккуратно накатаны все шары и подготовлено место на плате.

Далее ставим на станцию и запаиваем при температуре 190 +-5 градусов.

После охлаждения решил замерить сопротивление gpu и оно стало 4.13 ома.

Собираем и вставляем в компьютер ( снимать это я не стал, думаю это и так понятно)

Запускаем и удивляемся что изо появилось!)

Реболл или не реболл вот в чем вопрос. Воскрешение видеокарты. Sapphire, Видеокарта, Реболлинг, Длиннопост

Но это еще не конец, бывает и такое что изо появилось, но при нагрузке или в простое видеокарта падает в синий экран или просто ловит черный экран.

Я жарю карту на своем фурмарке минут 20 и дополнительно прохожусь какой нибудь игрой, в данном случае ведьмаком) У меня бывали случаи когда карта проходила и фурмарк и 3дмарк без проблем но сыпалась на любой игре.

Реболл или не реболл вот в чем вопрос. Воскрешение видеокарты. Sapphire, Видеокарта, Реболлинг, Длиннопост

Подведем итог.

Реболл можно считать ремонтом только в случаях когда чип потерял контакт с платой, например удар, или иное физическое воздействие, так же когда попала жидкость под сам чип.

Данный же пост я написал с целью показать, что иногда можно воскресить карту и отреболлив чип, но сказать сколько она протянет невозможно, если произошел отвал кристалла, то это повреждение деструктивно, его нельзя исправить навсегда. Эту карту я оставлю в своем компьютере что бы посмотреть через сколько она умрет при средней нагрузке.

Всем спасибо за просмотр)

P.S очень часто люди спрашивают можно ли отреболлить видеокарту или мост, иногда это действительно можно и работать будет, но какой срок неизвестно.


Связаться можно через контакт) https://vk.com/viknote

Показать полностью 9
[моё] Sapphire Видеокарта Реболлинг Длиннопост
103
Посты не найдены
О Нас
О Пикабу
Контакты
Реклама
Сообщить об ошибке
Сообщить о нарушении законодательства
Отзывы и предложения
Новости Пикабу
RSS
Информация
Помощь
Кодекс Пикабу
Награды
Команда Пикабу
Бан-лист
Конфиденциальность
Правила соцсети
О рекомендациях
Наши проекты
Блоги
Работа
Промокоды
Игры
Скидки
Курсы
Зал славы
Mobile
Мобильное приложение
Партнёры
Промокоды Biggeek
Промокоды Маркет Деливери
Промокоды Яндекс Путешествия
Промокоды М.Видео
Промокоды в Ленте Онлайн
Промокоды Тефаль
Промокоды Сбермаркет
Промокоды Спортмастер
Постила
Футбол сегодня
На информационном ресурсе Pikabu.ru применяются рекомендательные технологии
