Каждый, который хотя бы раз пользовался данным сэрвисом, знает, что сайт торгует людьми люди торгуют на сайте, продавая те или иные вещи то дорого, то сильно не дорого и есть много шансов как сэкономить, так и нет)
Вот человек захотел подзаработать и решил купить новейший (в предыдущем посте шутка не зашла, поэтому зайду с другой стороны) айфон 10 серии, а именно Max версию. Взял он его за копейки, ну как за копейки, за 30 тысяч.
P.s: ремонт делался в начале этого года.

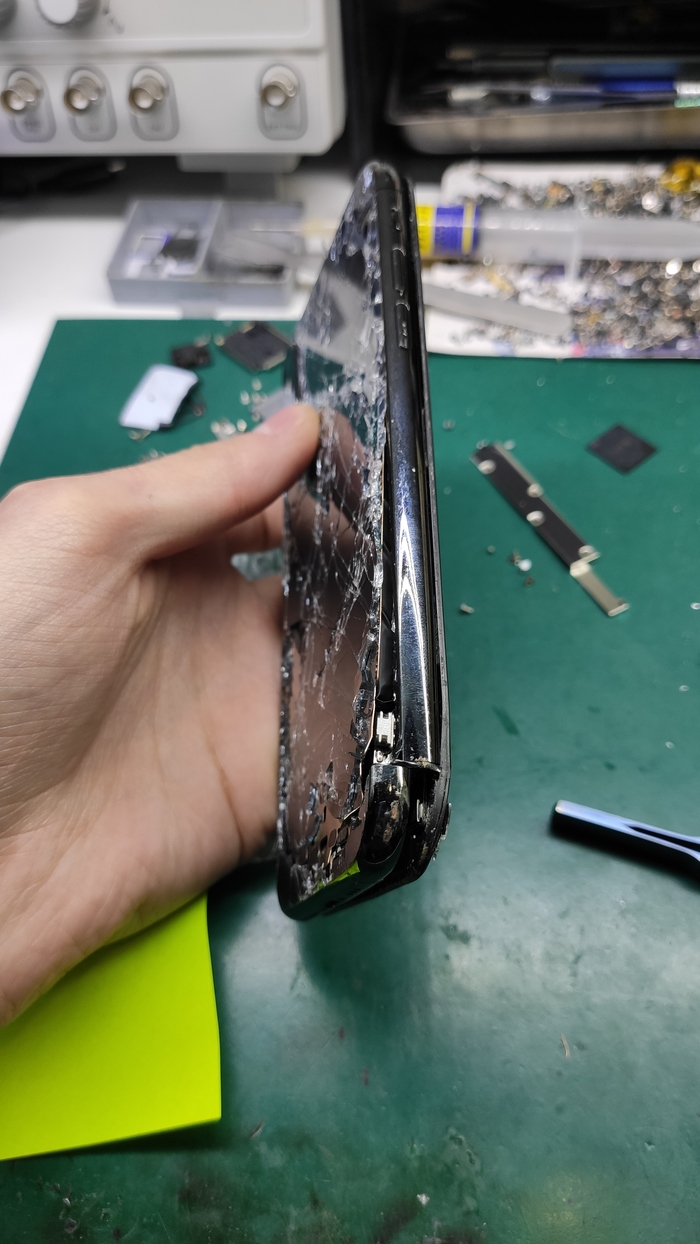

Вот он:
С нерабочим wifi)))
Предыдущий владелетс говорил, что сэрвис нэ был, нэ открывал, батарэй не мэнял.
Ну конешн)
При вскрытии сразу обнаружилась повреждённая проклейка дисплея и следы пайки.
Извлекаю плату из корпуса и сразу распаиваю половинки:
Какая ирония... Микросхемы то нет xD
А так как под ней всё было зачищено и виднелись следы флюса, то явно решили либо реболлить, либо менять на новую, но что то пошло не так и решили не заморачиваться и отдать так как есть типа увы плата под замену или пользуйтесь без wifi. Но без вахли телефон не телефон же. Не у каждого подключена безлимитка за 1к в месяц, да и бегать каждый день марафоны ради пары сотен гигабайт тоже не очень хочется (хотя можно на собаку гончую телефон повесить и отпускать погулять не надолго, но это не полноценный выход из ситуации xD )
Штош. Родной микросхемы нет, а значит тут два варианта:
1. Снимать чип памяти и делать отвязку через программатор, что существенно увеличивает стоимость работ, так как на обратной стороне платы находится процессор и велика вероятность, что он "взорвётся", а это дополнительные труды и время.
2. Заменить память на такой же объём путём спиливания (по стоимости + чип памяти 64gb но тоже самое, что и просто отпаять старый.
3. Через инженерный режим сделать отвязку через провод. (Нет, пока что ещё не работает на xs и выше. Только от 6s до X).
4. Сделать отвязку при увеличении памяти. По факту это второй вариант + доплата за чип большего объёма.
Если в кратце, то человек выбрал увеличение объёма в 4 раза, т.е 256gb.
Начинаю подготовку к основным работам. Пока не остыла нижняя плата, то сразу снимаю с неё припой, дополнительный нагрев очень кстати, припой слезает очень хорошо, оставляя тонкую плёнку на медных контактах рамки:
После нужно обязательно просмотреть плату на наличие заводских закладок подкладок:
Эти шайбы используются на определенных контактах для точного позиционирования плат при заводской спайке. А у нас, при кустарной, чего уж тут лукавить, пайке, эта шайба при повторной запайке встанет ребром, замкнет рядом контакты, или вообще не запаяется правильно. Закон кустарного ремонта) По заводскому ремонт сделать уже не получится, но качественно можно, убрав её как лишнюю запчасть при сборке/разборке - работает и ладно, значит лишняя)
Теперь черёд верхней платы на ту же самую участь:
На пальцы с заусенцами не смотрите, это из за спирта. Не, я не алкаш, просто в работе по очистке плат от флюса использую чистый спирт 96.6%. Да, питьевой, да в определенных пропорциях можно намутить палёнку, но я его использую не по назначению...
Хотя... Дезинфецирую руки и телефоны перед выдачей каждый день как и рекомендует ВОЗ xD
Далее идёт основная работа по восстановлению телефона - подготавливаю микросхему. Нет, не так, микросборку. В этом чипе есть как минимум 2 микросхемы (wifi и bt), 2 стабилизатора по ихнему питанию и кучка обвязки типа резисторов и конденсаторов:
Да. Всё это внутри этого чипа.
Ну и банальная запайка микросборки в плату с использованием разных термопрофилей: на модем положить охлаждение, нижний подогрев на 140, а фен на 180. Этого, как правило, достаточно:
Следом напайка припоя на рамку:
Напаял, подровнял, убрал лишнее, запаял. Тут ещё можно было добавить 5 фоток, но эта банальная процедура и я описывал её в предыдущих своих постах более подробно. Если интересно, то можно потратить пару минут на их прочтение. Там их мало)
За кадрами проверка платы на работоспособность. Вай-фай работать пока что не будет, так как для новой микросхемы нужно из чипа памяти убрать привязку серийника. Да, чип тоже привязан, но не так жоско как модем или фейс.
Снимаю из телефона через кабель все серийники с калибровками и записываю в чип на двести писят шесть гигов с обязательной галочкой унлоск вифи:
А дальше распил платы с кучей пыли и кремния))
После всех процедур по отмывке и доработке платы подготавливаю подготовленный чип и припаиваю к плате:
Всё с использованием подогрева, всё как положено.
И тут здрасти:
Всё есть, wifi нет)
Что то тут не так...
Итак. Не села рама или не рабочий модуль чипа. Первое проверить легко - без снятия верха просто прогреваю плату и немного прижимаю в тех местах, где проходят цифровые линии передачи данных вафли. Не срослось)
На тот момент донор был всего один последний и пришлось ехать в киоск покупать парочку чипов. А это почти 820р. Всегда беру 2 микросхемы на случай, если одна бракованная. Даже если и брак, то они возврату не подлежат. Киоск же не знает как ты их запаивал, мож грел тысячу кельвинов и хочешь ... В общем доказать невозможно.
Это как с дисплеями: заклеил не проверив и оказался брак? Ну чтож, где-то ты неправильно лопнул модуль)
Поэтому гарантию на дисплеи технологии oled и amoled я больше не даю. А то блять текут через неделю или не показывают они сами по себе, ага... Я не производитель и мне вообще гарантию на них не дают, а тут объясняешь человеку, что механика не является гарантией, кивает, шутит типа: а что? Кто то приходил так?
Да приходили. И не раз. Как раз таки после таких вопросов)) Модуль говорит, треснул в двух местах сам. Гарантия? xD
Шутки шутками, но это не весело никому. Только продавец модуля нежно потирает руки, пока ты идёшь к нему снова и берешь не совсем дешёвый amoled модуль.
Как я до такой крайности дошёл? Да всё просто. Одна мадам умирала этот модуль 2 раза. И все 2 раза я менял его по гарантии. На 3й просто отказал, ибо это нереальный отказ оригинального амоледа в течение месяца. В общем не об этом пост)
А о том, что мне снова придётся отпаять раму и вернуться к исходному состоянию ремонта. Что бы понять, что мне предстоит, нужно просто заново перечитать этот пост, пропустить этот абзац и продолжить чтение, если оно ещё Вам интересно.
Я на самом деле не умею клепать пост о ремонте из 3 картинок. Это по-моему интересно только тем, кто ремонтирует телефоны и знает что там за кадром, а для человека, отдаленного от всей нашей чепухи выглядит как: снял/поставил/работает/хорошо.
Хотя... Оно и этот пост из той же банды, только картинок на пару больше.
Ну лан, вернусь к ремонту. Начинаю всё сначала, только с другой микросхемой:
Проделал всё заново, но результат один - wifi нету. Значит пора замерять линии передачи данных от него. И таки нашёл:
Это обрыв) Телефон после удара.
Делаю замеры в этой части и нахожу ещё обрыв питания nfc.
Звоню для согласования вариантов дальнейшего ремонта:
1. Восстановление двух дорожек без гарантий, т.е бюджетный ремонт
2. Замена всей нижней RF платы с переносом модема, что кстати было бы на 5000 дороже.
Ответ: чем дешевле, тем лучше. Мне его всё равно продавать.
Ааааа, ну ясно куда отправится этот телефон в дальнейшем.
Значит делаю бюджетно.
Делаю насечку на рамке для будущего проводника и копаю лунку в плате.
название работ: в поисках заветного пятачка
Дальше припаиваю проволоку к тому самому пятачку:
И закрепляю ремонт маской:
И следом провожу трассировку (не знаю к месту тут это слово или нет, но нехай будя) для нфс:
Всё раб) Собираю и запечатываю плату в заводские б.у стикеры и подушки:
Только дисплей без труетона xD
Меняный же не зря, а я чёт даже и не обратил внимание на это.
Я не буду растягивать действие "подключи к компу и нажми одну кнопку" на ещё один пост, так как считаю это обычной штатной, ничем не интересной процедурой восстановления, а покажу как это выглядит:
P.s: фото на отебись, другой просто нет)) Делал на включенном телефоне с уже прописанным дисплеем. Даж коннектор криво вставил. Но для показухи сойдёт xD
Фото рабочего телефона, как это принято:
Ну что тут сказать. Если на перепродажу, то человек заготовил 30к+10к за 256gb+8000 за замену wifi и 1000р за восстановление дорожек.49000р. Ну продаст за писятпять в лучшем случае.
6 тысяч плюс минус заработает за перекупничество. Работа такая, не жалуются. И это ещё адекватный попался. А есть были перекупы, которым нужно за копейки всё делать и таких я отсеил платной диагностикой от 1000р.
Удачи.
