Внимание, длиннопост написан в псевдонаучнопопулярном стиле и, вероятно, содержит кривое употребление технических терминов! Автор не претендует на супер оригинальность, но старается показать как можно отремонтировать всякие железки).

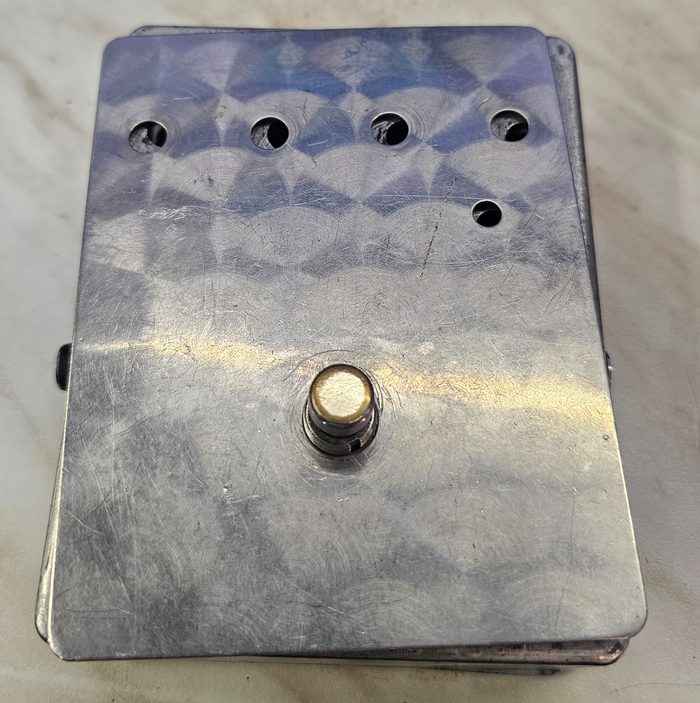

В общем, видок у этой штуки был ну такое себе...

Сабж куплен на Авито для всяких звуковых развлечений в состоянии муха не сидела паял школьник "на запчасти, не работает".

Признаюсь, иногда меня накрывает жадность купить подешевле желание послушать новую педаль и получить новый опыт, и, желательно, как можно бюджетнее. Новодел в целом не особо интересует, поскольку так может каждый новых идей в аналоговых эффектах что-то никто особо не придумывает. Ну а сёрфинг Авито на предмет чего-то интересного - дело не только захватывающее, но и весьма азартное.

Так я наткнулся на "приклекательное" предложение эффекта в состоянии "на коленях", гордо именуемым Tech21 SansAmp. Так-то педаль легендарная и изготовитель уважаемый... Однако, беглый просмотр фотографий дал понять, что на самом деле продавец выдаёт желаемое за действительное явно ошибается в типе педали, и, возможно, производителе. Однако, ради контента и развлечения заветная коробочка была куплена и раскручена:

Внутри же нас ждала боль, грусть, разочарование и прочие прекрасные ощущения от изуродованной кем-то техники:

Все потенциометры неродные, одного вообще нет, гнездо питания отсутствует (заколхожено), говна, непропай кнопки переключения эффекта...

Задняя сторона платы выглядит как будто кто-то что-то делал чем-то. Несколько дорожек перерезаны, перегретая кристаллизованная пайка.

Гугление по картинке с трудом показало несколько топиков по Tech21 XXL. Ну хоть будет информация для понимания по содержимому...

Пора исправлять колхоз. Для удобства чистки платы наношу канифоль и убираю лишнее.

По виду - основное звуковое залито смолой, байпас на J113 (современная классика), флип-флоп 4013 и уже снятая кнопка. В целом ничего особенного , есть пара доделок "навесом". Похоже что педаль из ранних серий.

Нахожу схему:

Много цепочек тон коррекции, нестандартный ОУ 2262 на выходе.

Решаю заняться питанием. Вычищаю посадочные отверстия под гнездо. Одна из дорожек перерезана

Заменяю гнездо на имеющееся в наличии, кнопку на качественную Omron. Допаиваю разъем для батарейки.

С потенциометрами я чуть было не влетел... Установленные были явно неродные, ещё и с неправильной характеристикой, из-за этого ручки будут "неправильно" работать. Судя по фото из Интернета, в педали стоят 4шт W100k. Это потенциометры с нестандартной характеристикой, которые в наших краях являются мегаредкостью (однако, W20k используется в Tube Screamer и для ремонта я их когда-то закупил).

На радость, в моих запасах после разбора нерабочей Digitech PDS1550 как раз оказались 3 недостающих переменника производства Aplha, к тому же с нужным исполнением выводов, т.к. плата ещё и механически держится ими за корпус

Наклеив небольшую подкладку на кнопку чтоб адекватно срабатывал ножной выключатель, собираю устройство.

Всё работает с первого раза. Звук интересный, со своим характером, очень плотный. Демки Tech21 XXL можно нагуглить самостоятельно или посмотреть ниже

В целом, мораль данной статьи такова: брать после кривых рук - себе дороже. В нашей стране если кто-то продаётся педаль "на запчасти" - скорее всего она реально ушатана в щи.

Бюджет мероприятия: педаль 3.5круб, потенциометры бесплатно (а были б не менее, чем по 800р по моим оценкам - 2.4круб), кнопка 100р, гнездо 50р, материалы 100р, времязатраты - 40мин. Стоимость педали на Ебее - примерно 100 долларов, так что, можно сказать, при продаже теоретически можно и заработать... На авито есть за 4круб, поэтому смысл мероприятия - исключительно развлекательный.

Всем удачных покупок и хорошего звука!
