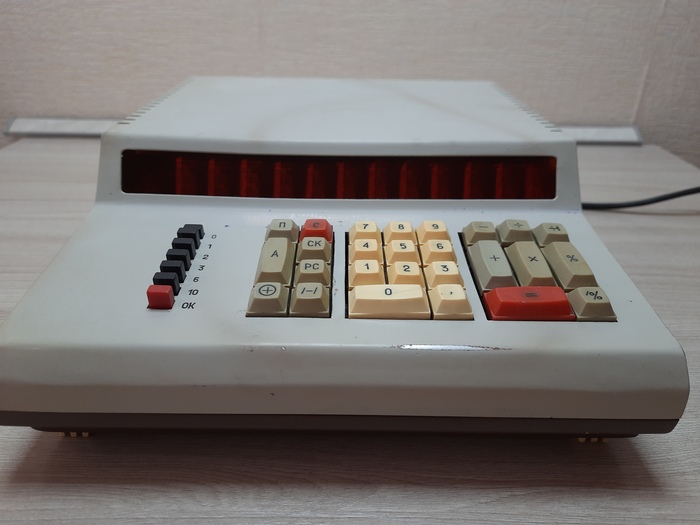

50 лет назад пошел в серию первый отечественный калькулятор на интегральных микросхемах.
Основные параметры (взято отсюда):
Разрядность: 12 знаков;
Год выпуска: 1971…1972;
Питание: 220 В, 50 Гц;
Дисплей: газоразрядные индикаторы;
Особенности:
– фиксированная запятая;
– кнопка обратного деления;
– кнопка разрядного сброса (коррекция цифры);
– кнопка произведения с памятью;
ОЗУ: 1 регистр.
Для построения этой линейки вычислительных машин были выбраны новейшие на то время микросхемы серии 201 «Тропа» (толстопленочные гибридные с резистивно-транзисторной логикой), а в качестве памяти – магнитострикционные линии задержки. Среди множества разработок серия микросхем «Тропа» была наиболее простой и удачной в схемном и конструктивном отношении. Она требовала 4-х вольтового питания и потребляла при этом небольшую мощность.
Модель «Искра 111Т» прошла испытания в марте 1971 г. В том же году Орловский завод УВМ выпустил партию в 4950 штук, 15 тыс. в 1972, 26 тыс. в 1973г. Всего «Искр 111Т» и ее модификаций на микросхемах серии К155, модификаций других моделей на одной линии («Искра 12М» и др.) было выпущено около миллиона штук. Количество отказов модулей было в 200 раз меньше, чем у машин на дискретных компонентах, также модель на микросхемах имеет значительно более компактные размеры. Это был первый отечественный массовый калькулятор, он был основной моделью в период 1972-76 гг., причем до 25% их выпуска шло на экспорт.
Калькулятор в первую очередь предназначался для научных и бухгалтерских расчетов, поэтому кроме основных функций (сложения, вычитания, умножение и деление) умел делать обратное деление, суммирование с накоплением, вычисление процентов, выполнять операции с константой, находящейся в памяти.
Конструктивно калькулятор состоит из кросс-платы с разъемами, в которую воткнуто 14 печатных плат с логическими микросхемами. Печатные платы - двусторонние!
Индикаторные лампы смонтированы на отдельной плате. На дне корпуса смонтирована плата линии задержки – памяти калькулятора.
Источник питания имеет интересную схемотехнику, в нем напряжение с обычного трансформатора сначала выпрямляется, затем стабилизируется на уровне 27 В, а потом с помощью импульсного преобразователя преобразуется в необходимые для калькулятора питающие напряжения: +4 В, +12 В, +100 В, +200 В.
Клавиатура – герконовая, нажимается очень легко и приятно и, кроме этого, обладает фантастической надежностью. Такая клавиатура используется на всех машинах этой марки.
Все части калькулятора откидываются на шарнирах, что очень удобно для обслуживания и ремонта.
Попавший ко мне образец 1972 года выпуска оказался неисправен, из-за высохших за 50 лет конденсаторов не стартовал импульсный преобразователь. Однако замена конденсаторов не помогла, и он по-прежнему не запускался. Проблема оказалась в большой утечке тока по шине питания 100 В, из-за протекшей когда-то жидкости на плату индикации. После очистки от грязи и окислов проблема ушла. Также были заменены бумажные конденсаторы на плате управления индикацией, у них со временем ухудшается резиновое уплотнение выводов, они набирают влагу и у них также существенно возрастает утечка, я заменил их на более современные К73. Также были очищены и пропаяны некоторые выводы компонентов. После этого калькулятор заработал.
Кроме того, верхняя крышка оказалась не родная, а от другой модели серии. Пришлось ее немного доработать, выпилив на передней панели место для дополнительного ряда клавиш. Кроме этого было приклеено отсутствующее стекло, которое я вырезал из красного оргстекла.
Он стар, но не бесполезен!
