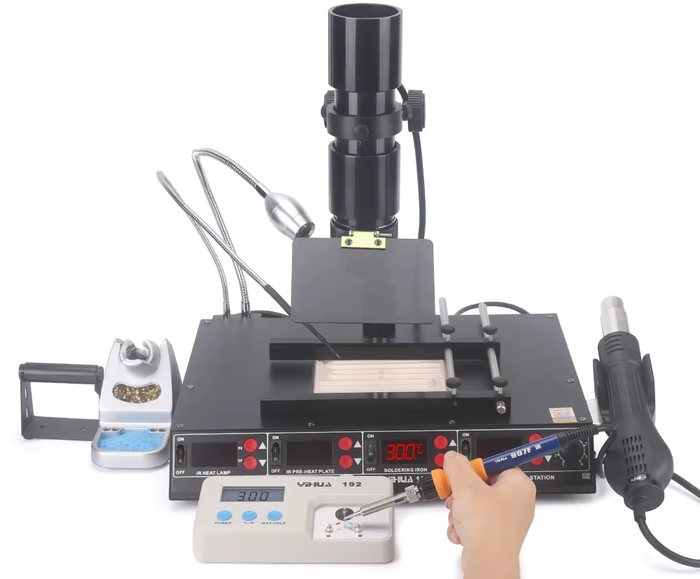

Инфракрасная паяльная станция — это устройство для пайки микросхем в корпусе BGA.
Первые мысли.
Собственно работаю инженером-электроником , образование соответствующее (промэлектроника п.о. Сухого - я называю этот вуз «Сухостой») да и в принципе всю жизнь я увлекаюсь электроникой, а так же ремонтирую ее - это мое хобби на протяжении всей жизни.
На работе (где я работаю как не странно звучит) очень много промэлектроники разных фирм и заводов изготовителей (Siemens,Eaton,Vacon,Mitsubishi,Omron, частотников так вообще зверинец просто) и не редко приходится ремонтировать, паять что-то, разбираться с софтом и т.д. Начали мне попадаться все чаще и чаще случаи где нужно отпаять что-то массивное с наличием больших теплоемких полигонов или вовсе BGA чип. На работе BGA я не паяю, да и никто не паяет – нет смысла. Проще купить новое устройство в смысле для завода - чтоб не стояло оборудование зарплаты и т.д. (я работаю на заводе). Естественно я понял, что ик паялки не видать мне - ее на заводе никто не купит так как в ней нет такой потребности по крайней мере так думает руководство на заводе! Сам себе любимому не позволяют средства купить новую паялку или даже с рук. Цены на них сами знаете 600-1000$ и то не факт. Тем более я живу в великолепной стране Беларусь в ней не все так просто с работой и ЗП в общем по крайней мере в регионе где я живу)). Не об этом я что-то.
Тем временем мне попадались ноутбуки на ремонт «типа», но у всех были проблемы с чипами. Некоторые я даже выкупал за символическую стоимость так как владельцам они были не нужны и т.д. Из последних HP G62, Dell n5010-n7010, Asus x540n и еще много других, которые я не помню и мне лень писать))) Тут я начал думать все чаще как сделать самому паялку но чтоб без заморочек – все таки не так много у меня работы да и ремонтов связанных с пайкой BGA и всего прочего для чего нужна ик паялка. Смотрел в инете много инфы, видосов и т.д. А еще сами понимаете как тяжело что-то делать самому если руки растут не из того места))
Так вот все-таки после не продолжительных раздумий я определился по крайней мере на чем буду делать паялку. Точнее на каких нагревателях и контроллерах.
В этом мне помог от части видеоролик на ютубе – канал называется «Майнеры в носках» на ролик наткнулся случайно – автор в ролике использовал ПИД контроллер температуры Omron E5CC для нижнего и верхнего подогрева!
Только потом, когда я посмотрел несколько его роликов я понял, что он собрал далеко не одну паялку своими руками! И тут меня осенило - что все слаживается. Если вернемся назад и вспомним что я работаю на заводе и у нас таких контроллеров пруд-пруди я имею ввиду не востребованных б\у, не рабочих и т.д. для меня все проще их не придется покупать, да и хваленые rex c-100 мне не нравятся хотя функцию они свою выполняют не спорю.
И так я нашел два контроллера один был рабочий, второй пришлось починить – был слегка залит водой (попала вода внутрь на плату были окисления - не спрашивайте как это случилось сам в шоке) после ремонта работал отлично. И так я понял надо тариться всем чем нужно – чего у меня нет, чтоб собрать заветную паялку. А главное определится что тарить.
Что будем делать? Как на чем?
Имея два контроллера нужно было определится со всем остальным. И так:
Нижний подогрев решил делать на галогенах от прожекторов 1500Вт 254мм. Всего будет 9 ламп на нижнем подогреве. Но соединены будут три параллельных секции по три лампы последовательно – в общем погуглите если что инфы полно в гугле.))
Почему так? Дёшево, сердито лампы можно купить везде стоят не дорого. Далее патроны к вышеуказанным лампам r7s вроде называются – оказалось купить в нашем регионе не так просто! Верхний нагреватель на лампах накаливания - геморно, решил остановиться на готовом элементе 450Вт которые продаются на Али. (говорят отбраковка от производства ACHI)
Так же твердотельные реле 2шт, диммер мощностью 2квт, корпус для низа отдельная история, штатив для верха упа510 вроде (не хотелось ни чего мудрить, а двигаться по пути наименьшего сопротивления) фотоувеличитель – тут ни че нового все есть в сети кто как делает. Двигаем покупать.
Шоппинг.)
Лампы накаливания 1500Вт 254мм купил в своем регионе в местном электро-магазине 10шт – порядка 10$
Патроны R7s для ламп оказалась найти в нашем регионе не реально покупал в интернет магазине(фото прилагаю) присылали почтой из Минска по другому ни как 10шт – порядка 8-10$
Твердотельные реле на Али 2 шт покупал тут - https://aliexpress.ru/item/32306922661.html?spm=a2g0s.904231...
Кто будет покупать такие обратите внимание что у этих реле управление осуществляется переменкой а не постоянкой! Я покупал такие специально но это была наверно ошибка далее объясню почему!
Нагреватель 450Вт верхний на Али 1шт покупал тут - https://aliexpress.ru/item/32745496058.html?spm=a2g0s.904231...
Первый раз купил нагреватель у какого-то продавана шел он месяца 2 наверно не пришел так в итоге – бабки продаван вернул, заказал у другого пришел быстро без вопросов. Ссылку оставил на последнего нормального продавана.
На диммер ссылку не оставлю покупал давно на Али первый попавшийся!
Сборка. Или сборка с мыслями.)
И так начал с низа(нижний подогрев). Я решил что электроника, управление и сам нагревательный блок будут в едином корпусе чтоб это все было компактнее – но я переживал что будет это все греться че нибудь оплавится пластиковое или провода хотя я использовал в большинстве температурастойкие, сталистые в силиконовой изоляции. Но забегая наперед все нормально таких проблем нет.
Над корпусом долго думал, как и из чего делать – как то в гараже я тусил (частный дом у моих родителей соответственно гараж) примерял алюминий листовой, профиль и т.д.
Сам я еще тот барахольщик собираю(храню) разное «Г» сам не знаю зачем, но мне далеко до моего отца он просто чемпион в этом деле.
Забегу на перед делал все сам полностью так как отец у меня больше механик он больше советовал что-то, когда наблюдал что я начинал заниматься онанизмом.)) Так вот видит он как я этим занимаюсь спросил, что я хочу сделать (бате почти 60 лет, на паялку он в душе болт клал но ему интересна сама идея) я в кратце объяснил ему.
Он говорит:
Там где-то возле гаража лежит алюминий от савкового холодильника – тип он может тебе помочь!. Я такой Хз пошел искать – нашел! Раньше его не видел где он стоит в холодильнике хз. Почистил принес в гараж померял все – сразу бате сказал спасибо!)))
Эта фиговина представляет из себя лист алюминия, согнутый п-образно толщина 2мм вроде. На вото я уже привалил две заглушки. Исходного фото у меня нет, да и за чем оно?
Я понял что надо две заглушки по бокам (алюминий у меня был какой-то б\у), внутри перегородку чтоб отделить горячую часть от электроники и сверху вырезать отверстие и начинает что-то нарисовываться.))
Размер проема получился 270х250мм (на фото я его только разметил) – да не много хотелось бы больше, но помним про наименьшее сопротивление и т.д. подумал я.))
Ручки от мебели выдвижных тумбочек валялись дома б\у подошли отлично (помним кто барахольщик). Сразу вырезал ступенчатым сверлом пару отверстий под димер и переключатель и отверстие под один контроллер чтоб примерять. Внутри закрепил как основу для ламп квадратную пластину алюминия толщиной 6-8мм точно не помню а уже на эту пластину выгнул и закрепил так называемое «корыто» из нержавейки толщиной 0,8мм в котором будут стоять лампы и внимание - это же корыто будет играть роль отражателя. Алюминий и нержавейка у меня были еще задолго до этого. (помним кто барахольщик)
Потом разметил расположение ламп, сверлил, резал резьбу и т.д. Как вы догадались патроны идут спаренные – я их разрезал установил, как на фото. Просто патроны, спаренные было проще купить и дешевле.
Два винта на верху крепят перегородку по середине которая отделяет горячую часть от блока электроники так скажем!
Естественно нужно было организовать разъёмы для подключения двух термопар (верх,низ), верхнего нагревателя , сетевой тумблер , подключение к сети 220В и т.д.
Сделал так: тумблер был советский какой-то, термопары обычные К-типа, точнее одна Omron а вторая не помню от куда. Которая омрон поставил на обр. связь низа, а безымянную на связь верха. Разъёмы промышленные у меня были!(бара-кто)
На термопарах аж 10 контактные – других не было)) они разборные на резьбе. Разъем на верхний подогрев советский не помню от куда взялся(барахольщик), а и поставил муфту(сальник) для подключения в сеть 220В.
Линия на фото карандашом вертикальная на задней стенке – эт расположение перегородки внутри.
Внутри как то фоток нет да там ни че интересного нет!)) Нижняя часть не закрыта вообще – я думаю вы поняли получается ящик без дна и это по ходу поспособствовало лучшему охлаждению этой всей конструкции.
А еще этот бокс стоит на ножках от советского фотоувеличителя – я прикрутил чтоб был зазор по больше от стола – когда этот ящик бует стоять на столе!)
Корпус собран где-то на заклепках алюминиевых где-то на резьбовых винтах!
Далее Понеслось установка ламп, первое включение и т.д. Ни че не бахнуло))
Схема подключения проста! Можно посмотреть в интернете много вариантов не буду подробно описывать это!
Если вы схему собрать не можете лучше не беритесь за это дело вообще!))
На фото "крутелка" это диммер, предполагался ранее для регулировки мощности верха,
НО
мощность низа оказалась на столько избыточной что пришлось его подключить на низ, а на верх поставить другой!)Под контроллером тумблер двухпозиционный для отключения одной секции из трех ламп! Получается тумблером можно переключать: работает 9 ламп или 6 ламп, плюс это все ограничивается по желанию диммером ну и естественно мониторит контроллер E5CC. Вверху трех позиционный флажковый переключатель:
Слева на право
1 позиция – все нагреватели выключены!
2 - включен низ!
3 - Включен низ+верх
Есть одна тонкость которую я не учел на счет контроллеров Е5СС и твердотельных реле. Я купил твердотелки с управлением переменкой. То есть картина такая у меня:
Твердотельное реле подключается к релейному выходу контроллера. Релейный выход — это ничто иное как реле индуктивное контактное внутри контролера. Я прикреплю фото у меня есть такой контроллер на разборе не исправный я его разобрал чтоб вам показать.
То есть внутри контроллера щелкает реле оно подает фазку(сигнал) на твердотелку и та в свою очередь фазку на нагреватель! Понимаете, о чем я?
Если изначально купить твердотельные реле управление которых осуществляется постоянкой то можно исключить реле внутри самого контроллера а трердотелка будет включаться на прямую! В контроллере стоят реле (на фото) напряжение катушки 5В!
Все будет работать тише вообще без лишних контактов и щелчков! Мой косяк не стал переделывать!))
Я уже устал строчить но мы подбираемся к верхнему нагревателю!)))
Как я уже писал выше он подключается через советский разъем к нижнему блоку (нижний подогрев). Решил делать на базе фотоувеличителя упа 510 пришлось купить за 5$))
У меня был фотоувеличитель Ленинград 6У но он сильно громоздкий и мне показался не удобным.
Куплен такой. Фото стянул в инете:
Фото не мое! Я так понимаю подойдут похожие модели УпА 509,516!
Особо фото не делал как делал верх – там особо ни чего сложного нет! Зафиксировал нагреватель на подвижном элементе фотоувеличителя, и кстати подвижный элемент нужно перевернуть вверх ногами он с направляющей просто снимается и переворачивается, и назад одевается все регулировки остаются рабочими. Но еще нужно было вкорячить куда-то диммер для верха (на последних фото виден) и вообще я думал для нагревателя сделать отдельный корпус с охлаждением типа как у ACHI IR6500 хотя бы отдаленно что-то похожее. Не знаю почему объяснить не могу.
Для представления прикреплю фото которое увел в инете:
У меня получилось как-то так – ни че сложного 4 полоски алюминия, 4 уголка, вентилятор у меня был от куда не знаю он туда идеально подошел. Обороты у него не большие он еле-еле тянет по принципу IR6500. В этот же корпус поставил б\у диммер на 600Вт к нему подошла ручка алюминиевая от магнитофона совкового «маяк» вроде))
Ну и все вместе когда собрал в кучу))
Это уже фотки пошли в процессе тестов))
Далее я еще усовершенствовал штатив - сделал поворотный механизм чтоб нагреватель отдельно вращался в горизонтальной плоскости от штатива!
Как это работает? Итог.
Я может позже выложу видео в Youtube подробное где расскажу как сделал подставки для плат стойки точнее, как организовал установку термопар да и как работает в общем.)
А вкратце нарыл в инете термопрофиль (в свободном доступе естественно) и опытным путем отрегулировал мощность нагревателей так чтоб уложиться в термопрофиль.
Чипы снимал и ставил все ок. Ни че не вздувается не темнеет. По факту низ работает на 30-40% мощности, а верх где-то 80%. Устал строчить ужею)) Фотки добавлять уже не разрешает сайт, а их много осталось!))
Если есть вопросы лучше пишите vk быстрее отвечу https://vk.com/pizge
Всем удачи. Удачных самоделок вам!))
