Серия «Габионы.»

В продолжение серии про габионы расскажу кратко про один из таких объектов, спроектированный и построенный нашей командой. Объект один из множества, но лично мне он очень нравится, получился он неплохим, а период строительства был весьма веселым. Недавно был в этом месте, и так сказать - "проведал" его, все с ним хорошо.

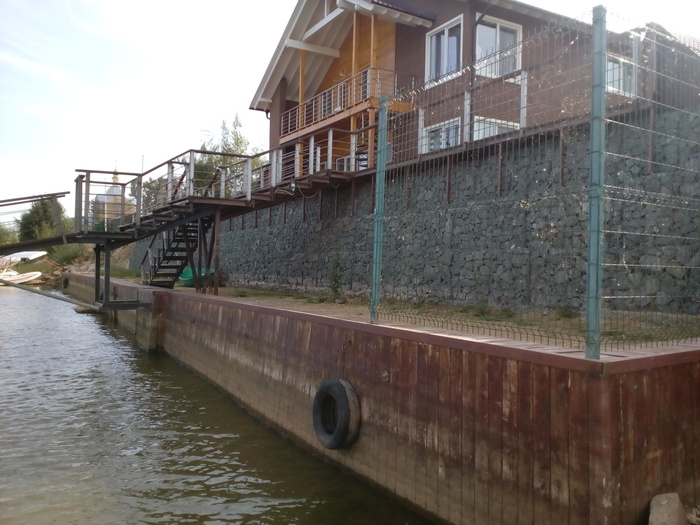

Дело было в далеком 2016-м, в деревеньке под названием Масловка, стоящей на берегу Камы. Ранее нашей же организацией был построен участок берегоукрепления, причем в основе принципиального решения на затопляемых отметках была монолитная уголковая стенка, а габионы были уже на незатопляемых отметках. В данном случае - габионы не использовались как собственно берегоукрепительное сооружение, а выполняли роль подпорных стен. Вот так это выглядело.

Когда началось освоение смежного участка, владелец тоже озаботился вопросом укрепления берега, но им было поставлено условие рассмотреть возможность применения только габионов, с целью уйти от монолитных работ. Это условие имело под собой ряд рациональных оснований, но сейчас не об этом. Главное - расчеты уверенно показали, что применение габионов с армопанелями - т.н. Системы Террамеш - вполне подходит в данных условиях, как грунтовых(изыскания мы делали и под этот участок тоже), так и для гидрологических, т.е нагрузки от грозной соседки в лице реки Камы были тоже учтены и рассчитаны.

Итоговое проектное решение выглядело так:

И вот всю эту массу камней, песка и сеток необходимо было купить, привезти, организовать подготовку площадки, обеспечить место проживания бригады, пригнать технику, подключить необходимые временные сети, организовать охрану и т.п., то есть все то, что делается при любой стройке. Разрешения для работ по берегоукреплению были получены, ордера на земляные работы открыты, все со всеми согласовано, и получен аванс от заказчика.

Быстро спланировав экскаватором контур береговой линии - столкнули часть земляных масс в Каму. Это конечно - не есть прям веригуд, но таким образом защитились от подмыва на период работ, быстренько сделали основание под матрацы Рено, собственно матрацы Рено(это плоские габионы) тоже уложили очень быстро, и стали вязать первый ряд уже коробчатых габионов.

Когда все клетки связаны - поставили "щиты", то есть конструкции из досок, которые обеспечат форму лицевой грани, на сленге габионщиков - "лица". На этом объекте было 2 "лица", то есть щиты ставились с двух сторон(так делается не всегда). Доски потом разбираются и используются для других целей. К этому моменту приехала часть камня для заполнения габионов, и организовалась логистика доставки песка, был решен вопрос с тяжелым катком для трамбования, с контролем степени уплотнения прибором Д-51(плотномером), и сделан первый геодезический контроль. То есть проверили нивелиром - не криво ли положили/собрали.

Дальше дело пошло быстрее. Собрав первый ряд - оттянули армопанель, закрепили, за заднюю грань завели геотекстиль и стали завозить песок. И так с каждым новым рядом.

Затрамбовались послойно, отразились в актах - и подвинули к переднему краю по новому слою песочка - свои камушки для заполнения габионов. В день монтажник габионов вручную укладывает/перекладывает до 4-тонн камушков...

Авторский надзор над работами взялся осуществлять местный деревенский пес. Даже пытался надеть строительные перчатки.

Но потом решил, что работа габионщиком - это не его.

Объект растет. На заднем плане подается песок и послойно растрамбовывается.

"Пристыковались" к стенке-старожилу. Новая отличается цветом, но это не принципиально.

Участок спланирован двумя террасами, так что габионы в плане уложены буквой "Г".

Ну вот в целом и все. Затем спланировали ту кучу, которая была ранее сдвинута в Каму, уположив береговой откос, сделали песочный пляжик и прочие мелочи.

В целом - объект был очень неплохой, погоды стояли благолепные, и коллектив загорал и купался не отходя, так сказать - от производства. Были конечно и дождливые дни.

Но в целом - все окей и веригуд.

Продолжение. Начало здесь и здесь.

Продолжая фоторассказ об эпических фэйлах, приведу еще несколько фото из многострадального Владивостока.

Люди ходили мимо аварийной стенки рядом с трассой Седанка-Патрокл, переживали...

А эта стенка обвалилась на улице Санаторной в самом Владивостоке, примерно в эти же времена.

Что еще из практики встречалось очень часто? А встречались такие вещи, связанные с обрушившимися берегоукрепительными сооружениями.

Особенно тяжело смотреть, когда действительно неплохо сложенная стенка на частном участке - потеряла устойчивость, что привело к очень дорогостоящим последствиям. В основании - слабые грунты(водонасыщенные супеси), опирать на которые объемно-массивную габионную стенку - нельзя.

Бывают случаи, где сошлись и ошибки проекта, и неумелое производство работ по монтажу габионов. Например, данный случай произошел в г. Самара, при строительстве одного ТЦ.

А это произошло на железной дороге, связывающей Москву и Санкт-Петербург.

Ошибки в проектировании габионных сооружений случаются не только в России. Один из самых известных случаев произошел в королевстве Бутан, при строительстве горно-обогатительного комбината.

Продолжение, начало здесь

Ошибки монтажа, причем грубейшие - совершались и частными застройщиками, и большими подрядными организациями, причем в разных регионах нашей большой страны. Ну, на ошибках учатся, конечно, но в нынешних условиях такая учеба будет очень дорогостоящей...

Кроме изложенного в первой части, очень важен последовательный порядок заполнения габионных секций, о чем не знают или забывают не специализирующиеся в данном виде работ люди.

И наконец, самой существенной ошибкой в непрофессиональном монтаже габионов будет являться недостаточная плотность укладки каменной массы. Ключевые слова - плотность и укладка.

Согласно п. 4.11.4 СТО НОСТРОЙ 2.33.22-2011 ГАБИОННЫЕ ПРОТИВОЭРОзИОННЫЕ СООРУЖЕНИЯ, Общие требования по проектированию и строительству - механизированная или ручная укладка каменного материала в габионную конструкцию должна обеспечивать насыпную плотность каменного материала свыше 1750 кг/м3 (17,5 кН/м3).

Хорошая, качественная, плотная укладка, в свою очередь, зависит от тщательного выбора камня для габионов, к которому также предъявляются особые требования.

Все сказанное выше относилось к этапу монтажа, то есть к этапу реализации запроектированного. Следующая часть рассказа будет посвящена - ошибкам при проектировании сооружений из габионов.

С чего должно начинаться любое строение или сооружение, будь то жилой дом, берегоукрепление или подпорная стенка. Это – проект, основанный на детальных материалах по изучению конкретных условий строительства.
На этом этапе, который недооценивает, либо вообще не выполняет огромное количество застройщиков всех уровней– к сожалению, допускаются ошибки, которые могут привести как к чрезмерному перерасходу по материалам, так и к тому, что построенное сооружение просто не выдержит реальных действующих нагрузок.

Итак, прежде чем планировать построить габионное сооружение, нужно понять:
- какими грунтами сложен участок? Какова их мощность, то есть толщина каждого слоя грунта? Их характеристики? Как они расположены друг относительно друга?
- насколько далеко грунтовые воды?
- каков перепад высот?
- как и куда отводится поверхностная вода?
- есть ли опасности или сложности в виде карстовых, суффозионных процессов, наличия просадочных грунтов?
- какие нагрузки будут действовать на будущее сооружение (например, в метре от стенки будет стоять баня весом в 30 тонн, будет проезжать машина, будет пешеходная зона и т. п.)

Без комплексного понимания условий строительства - не стоит начинать, итог будет предсказуем, покажу это на фото и примерах далее.

Обладая исходной информацией об условиях строительства, понимая строительную задачу, поставленную Заказчиком, и видя ее визуальное представление в виде эскиза, рисунка или фото, проектировщик может приступить к своей работе.

Исходные данные для проектирования габионных сооружений должны собираться в соответствии с требованиями ОДМ 218.2.049-2015.

Основными ошибками проектировщиков, не имеющих достаточного опыта работы с такими сооружениями, будут:

1) Неучет в расчетах важнейших особенностей габионных конструкций, а именно их гибкости и проницаемости. Учет гибкости требует, как правило, проведения пространственных расчетов с определением усилий в конструкциях, возникающих от разности осадок. Учет проницаемости требует проведения фильтрационных расчетов с проверкой фильтрационной прочности грунтового основания.

2) В проекте не предусмотрены мероприятия по предотвращению суффозионного разрушения основания подпорной стены.

3) Некорректная оценка устойчивости подпорного сооружения. Зачастую используются упрощенные методы расчеты, не учитывающие, в том числе вышеуказанные особенности габионных конструкций, вследствие чего значение коэффициента устойчивости завышается.

4) В проекте не указываются требования к грунтам обратной засыпки и их уплотнению.

5) В проектах берегозащитных сооружений не учитывается возможность размыва грунта

основания, и не предусматриваются мероприятия по защите грунтового основания. В расчетах не учитываются или неправильно определены волновые и ледовые нагрузки.

6) Область применения габионных конструкция определена неверно. Нужно понимать, что габионные конструкции далеко не универсальны, и применять их целесообразно только там, где их ключевые особенности (гибкость и проницаемость) реализуются со знаком плюс.

7) Некорректная интерпретация результатов инженерно-геологических изысканий. Габионные подпорные стены высотой более 4м рекомендуется проектировать с привлечением инженеров-геотехников, которые способные правильно проинтерпретировать результаты изысканий и правильно выполнить расчеты устойчивости сооружения.

8) Не выполнен расчет внутренней устойчивости габионных конструкций. Обеспечив внешнюю устойчивость подпорной стены против сдвига по подошве, глубинного сдвига и опрокидывания, важно выполнить проверку внутренней устойчивости, которая заключается в расчетах прочности элементов конструкций и узлов их соединений по наиболее опасным сечениям.

Как правило, проекты габионных сооружений включают в себя:

- Расчетно-пояснительная записка (РПЗ).

- Чертежи ТКР:

1. Общие данные.

2. Генплан.

3. Разбивочный план.

4. Поперечные разрезы.

5. Схемы раскладки габионов.

6. Спецификация материалов.

Далее - рассказ о тех примерах, где были допущены ошибки, которые привели к достаточно серьезным последствиям.
Неверная оценка гидрологических и геологических условий, приведшая к разрушениям габионных берегоукреплений, Калининградская область.

Неправильная оценка грунтовых условий и гидрогеологической ситуации. Ставропольский край.

Неверная оценка нагрузок и воздействий, в частности - ледовых. Волгоградская область.

Сползание укреплений откоса из матрацев Рено, Химки, Московская область.

Подмыв матрацев Рено, р. Волга, Татарстан

Один из самых известных случаев и эксцессов, связанных с габионами в России – это, конечно же, обрушение подпорных стенок на дороге Седанка-Патрокл во Владивостоке, спешно построенной к саммиту АТЭС в 2012-м году. Об этом много рассказывалось в интернете и на тв.

Там же, во Владивостоке, недалеко от обрушившегося участка. Люди идут на работу мимо аварийной конструкции)

Жаль, что в пост не получается добавлять больше 25 фото, так как происшествие во Владивостоке было весьма эпичным. Но если будет интересно - в следующих частях будут еще фото из Владивостока, из других регионов нашей страны, а также посмотрим на буржуев из-за границы и их фэйлы.
