Продолжение поста «Прогулка 27.03.2023»3
В процессе прогулки взял на анализ немного материала. Не хотел брать, так как ничего интересного просто кварцевый песок и всё. Уже дома обнаружил в данном песке какие то включения от бледно розового до насыщенного розового цвета и зеленого цвета, так же от бледного до весьма насыщенного. Причём количество достаточно большое для случайного, надо будет ещё раз туда заехать.
Эти кристаллы весьма мелкого размера и поэтому фото как всегда так себе.

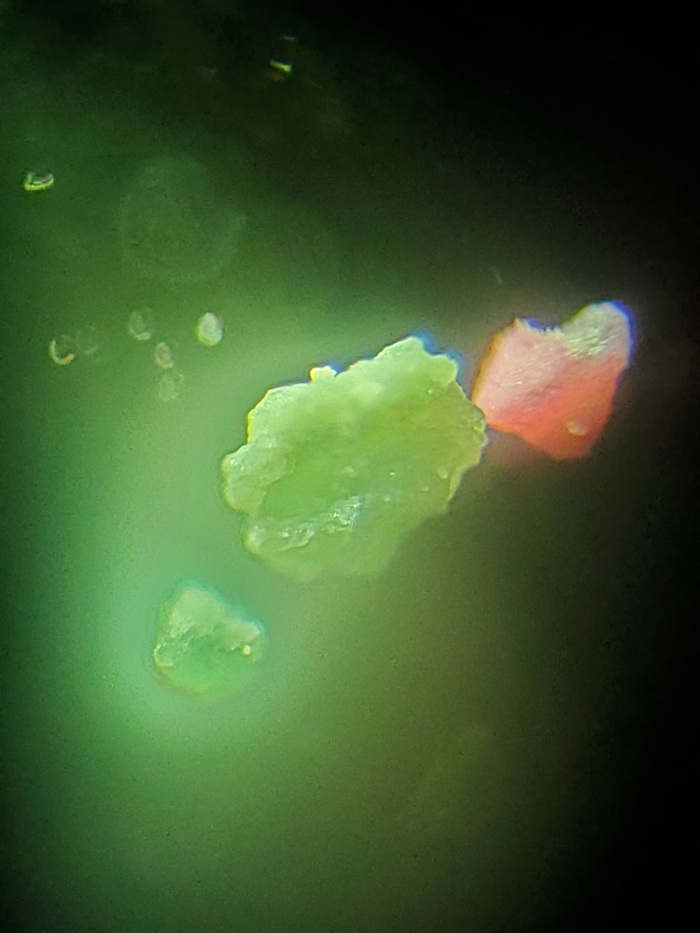

Это в микроскоп.
Это с телефона через увеличилку.
А это тот самый кварцевый песок.
Позавчерашние обсидианы другим манером.
Показать полностью
4
Ответ на пост «Подарок геологу»1
Я давно у же не геолог, но каждый год отмечаю с друзьями этот праздник - День геолога (ДГ). И каждый год получаю от жены замечательный подарок.
- Оторвись уже с пацанами как следует, - говорит мне жена, провожая на гулянку в пятницу перед ДГ, - Презик дать тебе на всякий случай?
- Да не, не надо, если что, попрошу у кого нибудь, - дежурно отвечаю я.
И когда бы я не вернулся, ночью, утром, через день, меня дома ждет вкусная еда, бутылочка и любящая женщина.
П.С. А презик ни разу не востребовался. Люблю жену.
Подарок геологу1
Доброго времени суток, пикабушники! Назрел такой вопрос. Близится день геолога, и вот в очередной раз ломаю голову над тем, что подарить или чем порадовать геолога! Может есть у кого идеи? Может быть вас как-то интересно поздравляли? Буду благодарна за ваши идеи, спасибо.
Полезная ссылка для геологов
Добрый день! Первый пост за долгое существование онли рид. Знаю, что за ссылки в тг сейчас ругаются пикабутяне, но это ссылка другого характера. С целью помочь одному своему другу пишу. У нас в отрасли есть ГИСОвцы, но иногда так сложно их найти или что-то узнать. Мой друг - очень толковый ГИСовец, а мы топим за грамотных специалистов и за развитие наших людей в отрасли, он открыл канал в тг, будет интересно. Сейчас без ГИС никуда, можете подписываться, будет интересно как геологоразведчикам, так и эксплуатационнщикам - добычникам.
https://t.me/ggis_workflow
Рекомендация подписаться тем, кто в теме и понимает о чём речь)
Геологические изыскания?
Вопрос геологам, это я так понимаю сетка, определение обьема залегания рудного тела или подобного. Сегодня на карте гугл случайно нашёл.
Вдали от поселений где то в горах.
Показать полностью
2
ПОМОЩНИК ГЕОЛОГА
Здравствуйте, все те, кому интересна тема геологии и специалисты, занимающиеся поисками и разведкой россыпных месторождений золота. Я хотел бы рассказать про приложение, которое разработал для оптимизации работы с геологическими разрезами именно для россыпных месторождений. Приложение находится на стадии доработки, но первые впечатления о нем вы можете получить посетив сайт https://placer1.0.tilda.ws/.
Для получения представления о строении месторождения и его пространственном положении, геологи составляют поперечные и продольные геологические разрезы. Геологический разрез или геологический профиль – это представление вертикального сечения земной коры от поверхности в глубину. Следует отметить, что построение разрезов является одним из самых важных и трудоемких процессов в камеральной обработке данных.
На разрезах обычно показывают: профиль долины и ее склоны (поперечные разрезы), литологические, фациальные, а при возможности, и возрастные разновидности рыхлых отложений, распределение металла по разрезу, контур промышленной россыпи, мерзлотно-гидрогеологические данные и разведочные выработки. Разрезы в основном строятся в горизонтальном (1:500-1:2000) и вертикальном (1:100-1:200) масштабах. В большинстве случаев разрезы строятся в одинаковых масштабах. Разные масштабы чертежа обусловливаются тем, что расстояние между выработками, расположенными на профилях, кратно больше длины самой выработки и создает визуальное неудобство для наглядной характеристики разреза.
Типовой разрез по буровой линии.
Здесь кроется первая проблема: без специализированного программного обеспечения не очень удобно построить графику с разными масштабами, без дополнительных расчётов. Выше на рисунке представлен разрез с вертикальным масштабом 1:100, горизонтальным 1:500, данная разность масштабов позволяет на небольшом участке отобразить все элементы чертежа без потери важной информации. В случае если разрез был бы построен в одинаковом масштабе (1:100), то занимал в 5 раз больше места на чертеже и имел аналогичную информацию.
До недавнего времени разрезы, являющиеся важной иллюстративной графикой, рисовались геологом вручную на миллиметровке, либо в среде AutoCAD или же в любом другом профессиональном программном обеспечении. Специалисту часто приходится в ручном режиме выносить скважины, интервалы проходки и результаты опробования. В случаях же выявления ошибок или изменений в базе данных, что является довольно распространённым явлением при обработке геологических материалов, несет в себе дополнительные сложности и отнимает драгоценное время. Традиционно для ручной работы, много времени специалиста уходит на обрисовку данных по скважине чем на оконтуривание и блокировку россыпи.
Для сведения к минимуму ручной работы и во избежание технических ошибок, я разработал специализированное приложение Plаcer. Которое поможет быстро обработать данные и вывести всю информацию на геологический разрез в заданном вами масштабе.
В основе работы приложения, взаимосвязь базы данных, выполненной в шаблоне Microsoft Excel и чертежа в программе AutoCad. Ниже представлена рекомендуемая последовательность операций для получения необходимого результата.
Во-первых, на основе имеющихся данных по скважинам и результатам опробования сформирован шаблон EXCEL, который необходимо заполнить.
База данных имеет всего два листа. Лист «Скважины» – содержит информацию о устьях скважин. Лист «Пробы» - содержит информацию об опробовании скважин. Placer автоматически возьмет всю необходимую информацию из базы данных, необходимо только указать путь к файлу.
Запрещается переименовывать названия листов и колонок в базе данных, это приведет к некорректной работе программы.
Далее нам нужно открыть окно приложения Placer и ввести следующие параметры:
«Азимут профилей» – Необходимо указать средний приблизительный азимут всех профилей.
«Горизонтальный масштаб» – Укажите горизонтальный масштаб. Вертикальный строится в масштабе 1:100.
«Бортовое содержание» – Выберете бортовое содержание для окрашивания пробы выше борта в красный цвет.
Следующий шаг «Выбрать базу данных» – Здесь вы указываете путь к базе данных, которая предварительно отредактирована согласно шаблону.
После всех операций нам остается только нажать кнопку «Пуск» и программа приступит к построению разреза.
В результате работы в чертеже AutoCAD мы получаем все разрезы, отсортированные по названию линии. В таблицах под разрезами выведена информация с листа «Скважины (мощность торфов, песков и содержание металла). Чертеж выполнен в условных координатах, за исключением высотной отметки. Все элементы чертежа выполнены в заданном масштабе и разбиты на соответствующие слои. Специалисту же останется только интерпретировать полученный результат, обрисовать литологические разности, оконтурить пробы удовлетворяющие заданным кондициям. При необходимости, быстро рассчитать несколько дополнительных вариантов.
Известно, что на геологическом рынке уже давно есть необходимое программное обеспечение для тех же операций, но несколько дороже и сложнее. Placer предлагает инструмент, который в разы быстрее и интуитивно понятнее для автоматизации рабочего процесса, который экономит время и нервы при построении разномасштабных разрезов. Надеюсь мой пост не получился слишком длинным и сложным для восприятия. Спасибо за внимание! Всем добра!
