Привет, читателю!

Сегодня у нас в ремонте достаточно частый гость. Вся серия g15 \ g17 была и остается в топе самых популярных аппаратов в ремонте на сегодняшний день. Для понимания, насколько много донорских плат от этих ноутбуков у нас хранится:

Предыстория, как и всегда, одинаковая. Иногда зависал, иногда выдавал синие экраны, мог раз в неделю, мог 5 раз подряд.
В какой-то момент пользоваться стало невозможно и ноутбук принесли в ремонт. Давайте посмотрим, как проявляет себя дефект:

Что ж, дефект подтвердился.

Это типовая проблема всей серии g513 (у них одинаковые платы с g533, g713, g733). Чаще всего из строя подобным образом выходят процессоры ryzen 9 5900h\hx, намного реже приходят с младшим ryzen 7 5800h.

Поэтому предлагаем клиенту два варианта на выбор:

Оставить родной процессор или заменить его на более надежный ryzen 7 (те же 8 ядер, 16 потоков. Единственное различие в тактовой частоте, на 200 МГц меньше).

Клиент соглашается на более дешевый и надежный вариант, замена процессора на ryzen 7 5800h. В его ситуации, откровенно говоря, я сделал бы так же. Не стоит 3-4% производительности срока службы хорошего аппарата :)

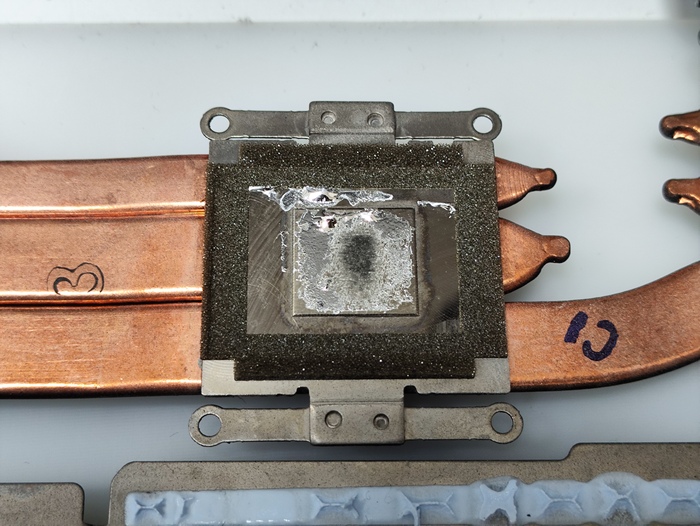

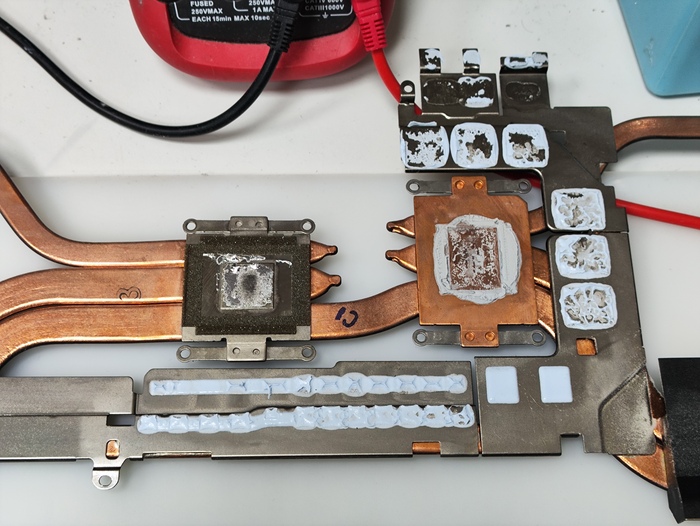

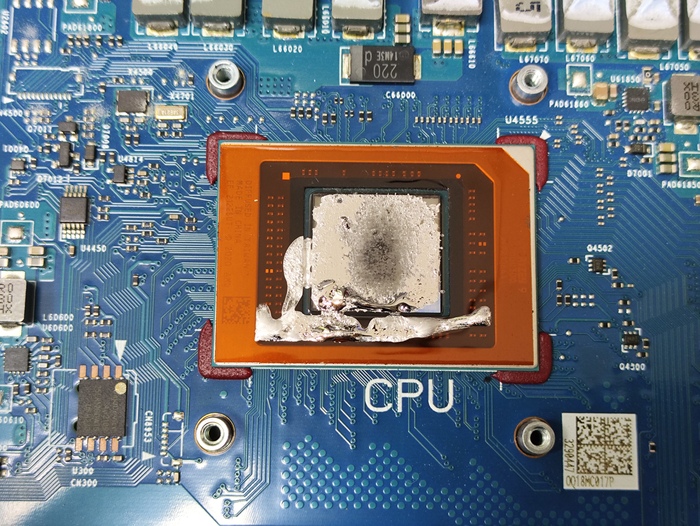

Разобрав ноутбук видим ещё одну причину подобной неисправности:

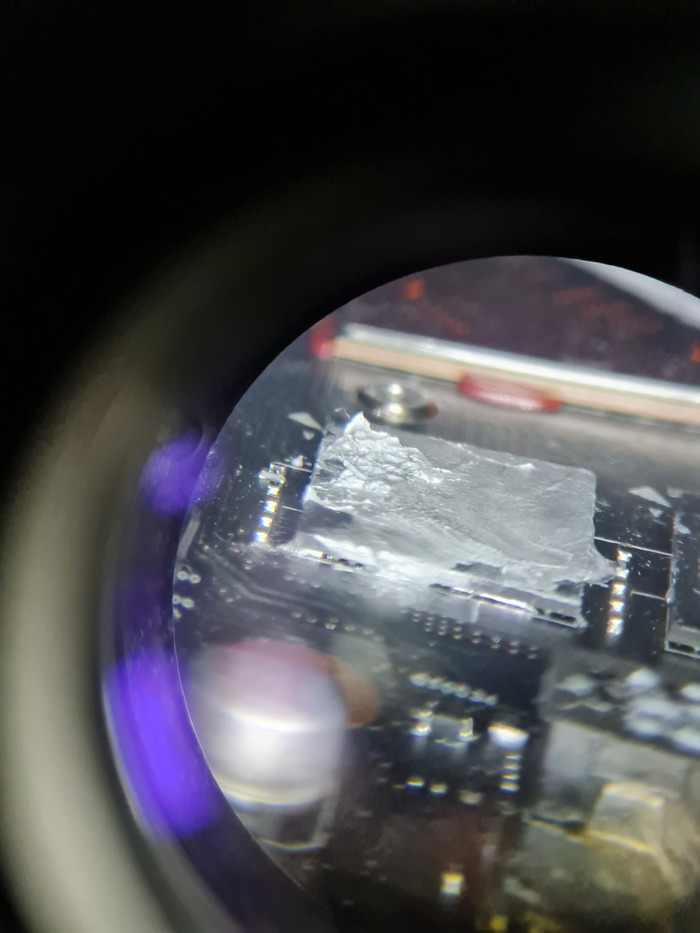

Чаще всего после подобного жм вытекает на саму плату и даже под чипы (вчера был такой же ноутбук в ремонте с графикой в 43 ошибке, проблема была весьма забавная):

Последнее фото - новый Asus strix g814 (g18\g16). Им пользовались всего 6 месяцев, но заметили, что процессор стал ощутимо греться. Эта болезнь преследует асус с момента появления жидкого металла в ноутбуках.

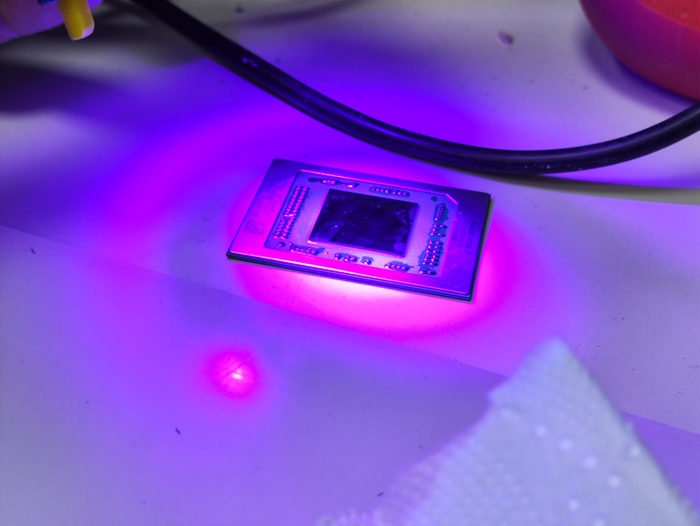

Пришло время чинить ноутбук, а для этого снимем старый процессор:

Казалось бы, новый процессор готов к установке? Не совсем так. Жидкий металл, в отличии от термопасты, проводит ток. Именно поэтому он так опасен и ни в коем случае не должен находиться на плате, дабы не замкнуть какие-либо контакты. Но как же, на процессорах тоже есть контактные площадки, почему металл не замыкает их?

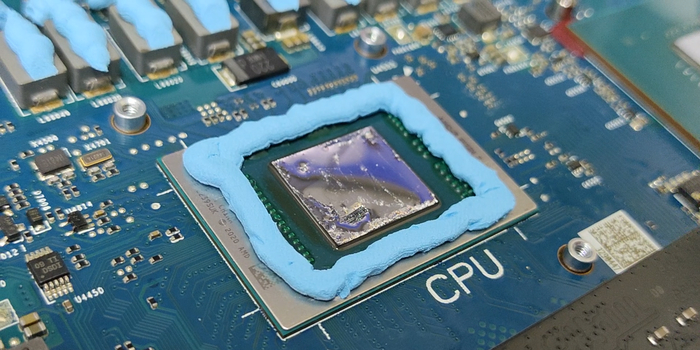

Для того, чтобы жидкий металл не попал на конденсаторы и прочие посадочные места на самом процессоре асус используют каптоновую накладку, которая проклеена по площади процессора. Мы же пойдем по немного другому пути:

Время устанавливать процессор:

Ну и можно проверить плату на включение. Никаких более манипуляций проводить не требуется. В случае современных процессоров Intel потребовалось бы изменить Bios ноутбука, прошить его и заменить саму Flash память.

Значит пора его искупать, чтобы лишиться риска того, что жидкий металл остался на плате и вымыть весь оставшийся флюс из-под самого процессора:

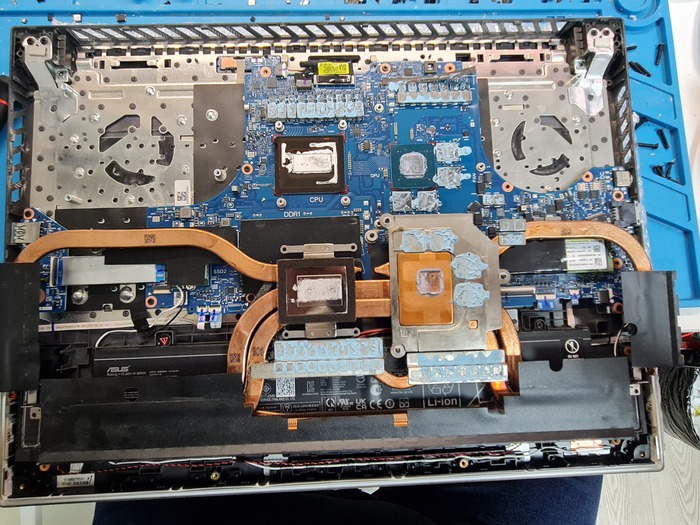

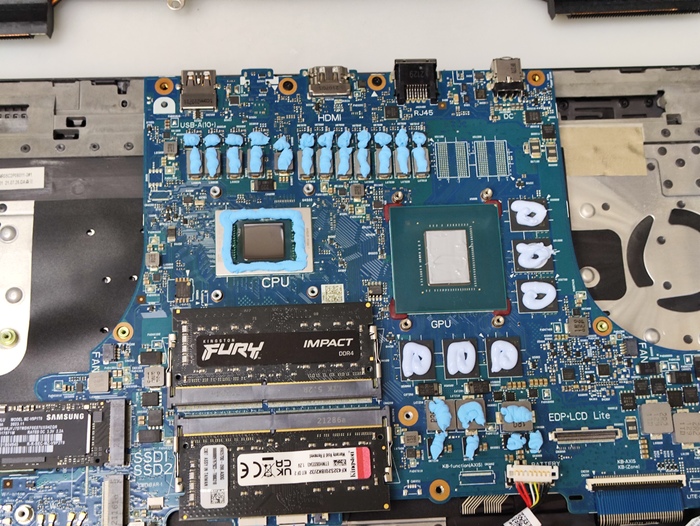

Теперь пришло время полностью обслужить ноутбук, чтобы его жизнь была чуть легче, но и тут мы встречаем проблему. Родная "ловушка для жма" не отличается своей надежностью:

Поэтому приходится и тут изобретать "велосипед":

И пора проверять ноутбук полноценно:

Температуры, действительно, "страшные". Но дельта всего в 4 градуса у ГПУ показывает, что обслужили мы ноутбук замечательно. Такие высокие показатели - лишь проблема современных ноутбуков. В рабочих задачах или играх данные температуры будут меньше на 10-15*.

Стоимость ремонта с учетом нового процессора, полного обслуживания и 6 месяцев гарантии составила всего 28 тысяч рублей (из которых 18 тысяч цена нового 100-000000295).

По вопросам ремонта можно обратиться ко мне в Телеграм — тык.
А для бесплатной помощи по любому вопросу компьютерного железа — в мой чат.

Привет, читателю!
Сразу небольшой спойлер к посту:

Достаточно часто (что уж таить, судя по базе, в 30% случаев) к нам на ремонт поступают ноутбуки после других сервис центров. Самый "любимый" нами сервис, естественно, это "педант". Находится у каждого дома в Москве, не имеет ни одного мастера по ремонту, зато отлично зарабатывает на диагностике (ведь в случае отказа от ремонта вы обязаны им выплатить 2000/5000/10000 рублей, в зависимости от наглости), модульных и "простых" ремонтах. А чаще всего - после такой диагностики ещё и приводят ноутбук в более печальное состояние, чем было изначально.

Данный ноутбук побывал уже у 2 "специалистов", после чего на нем был почти поставлен крест, ведь диагноз "трещина материнской платы" и "неисправность процессора" - достаточно серьёзны.

Мы никогда не советуем включать ноутбук, если он уже был где-то в ремонте и его не смогли починить. Так что пришло время разобрать ноутбук:

Но предыдущий сервис не просто так старался, а оставил следы:

Что ж.... Придется исправлять проблемы по мере их поступления. Поэтому ставим флешку на место, надеясь, что родной биос зашили обратно. Делаем все необходимые замеры, оттираем плату и проверяем то, что смущает больше всего - пайку процессора. Ведь, как помним, из этого поста - у леново используется очень "суровый" заводской компаунд, который залезает под все чипы. А, учитывая, что под процессором куча флюса - его неплохо так грели и, вполне вероятно, что-то да повредили. Да, пайка процессора выглядит ужасно, как и сам процессор. Но ноутбук можно попробовать запустить в таком состоянии. Вот только ноутбук никак не реагирует на кнопку, а процессор не выдает генерацию на один из кварцев

*Тут должна была быть фотка кварца, но её нет*

На этом моменте согласовываем с клиентом стоимость ремонта в 2 сценариях - в случае, если предыдущая мастерская, всё-таки, добилась своей цели и убила процессор (по цене 15 тысяч новый процессор + 17 тысяч за его установку и исправление всех сюрпризов с обслуживанием и гарантией в 6 месяцев). Но сами надеемся на более простой вариант - реболл процессора с устранением всех остальных неполадок (снятие и установка обратно, 25 тысяч по цене).

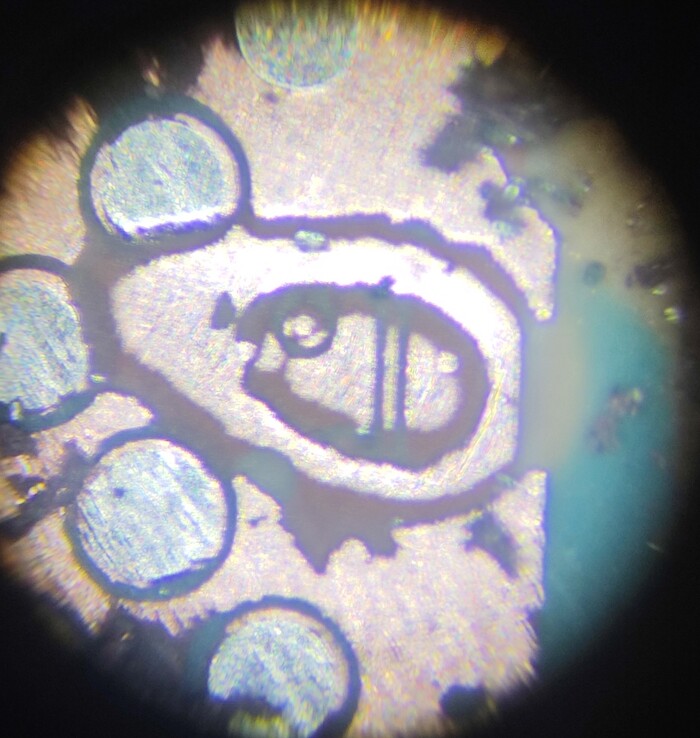

Но ещё одна особенность - оторванная снизу дорожка, которую достаточно легко поправить на самой плате:

Давайте посмотрим, за что отвечает данный контакт на процессоре, возможно, он не так важен для корректной работы:

А вот процессору, при снятии, повезло гораздо меньше:

Контакт спрятался от нас в 3-4 слое процессора. Однако, неприятное событие, но что поделать:

Получая следующий результат:

После этого возвращаем процессор на плату и сталкиваемся с очередной неприятностью - у ноутбуков леново компаунд находится и под видеочипом с памятью. Поскольку плата уже подвергалась серьезному нагреву - ему тоже поплохело, поэтому пришлось снять и ГПУ с памятью:

И, наконец, вернув все законные части на место, можно попробовать запустить ноутбук:

Поэтому пришло время собрать ноутбук на новые термоинтерфейсы для длительных тестов:

Ноутбук прогнали в длительных тестах:

Заявленная неисправность устранена, все тесты ноутбук проходит.

Также проверили, что работают:

Динамики, сеть и сигнал сети, зарядку аккумулятора и работу от сети/аккумулятора, клавиатуру и ее подсветку, тачпад, веб-камеру, микрофон, работу под нагрузкой, порты USB 3.0, USB 2.0, Type-c - никаких нареканий по их работоспособности не обнаружили.

А значит сообщаем счастливой хозяйке, что ноутбук будет работать, предоставив фотоотчёт по такой интересной и редкой неисправности!

На это всё! Большое спасибо за прочтение, буду рад ответить на любые вопросы касательно компьютеров в комментариях.

По вопросам ремонта можно обратиться ко мне в Телеграм — @Bisenen.

А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг.

Привет, читателю!

Сегодня рассмотрим рядовой ремонт, который очень часто встречается в нашей практике - замена процессора. Именно эта операция очень неприятна для ноутбуков Lenovo (в целом, любая BGA пайка).

Хорошая игровая машинка, но вот с печальной историей:

Во время работы закрыли крышку, после этого он больше не включался. Носили в СЦ леново, там приговорили мат. плату, но починить такое не смогли.

Ну что ж, вскрываем пациента:

И почти мгновенно находим проблему в одной из цепи питаний, а именно 0.75VALW:

Давайте посмотрим на эту цепь внимательнее, в тепловизор:

Решив, что "менять плату" не стоит - даем клиенту следующий выбор:

1) Оставить родной процессор 100-000000296 (6/12, ryzen 5 5600H).

2) Сделать апгрейд до 100-000000295 (8 / 16). Это уже ryzen 7 5800H, который ничем не отличается от 5900HX, помимо пониженной на 200 МГц частоты.

Немного подумав, человек выбирает второй вариант. Придется уходить в точку невозврата - пайку чипов на ноутбуках леново....

Чем же она так опасна? При пайке процессора / гпу / любых чипов на так называемых BGA "шариках" - надо расплавить эти самые шарики, чтобы снять чип. Почти все компьютерные устройства используют бессвинцовый припой. Который достаточно хрупок, но отвечает экологическим стандартам для производства. В то время мы, как правило, используем свинцовый припой, температура которого намного ниже (примерно 185 градусов против 215-220).

Чтобы невилировать "хрупкость" родной пайки - производители придумали компаунд:

Леново настолько любит это спорное решение, что заливает свой мягкоплавкий компаунд под все чипы, которые видят на плате! В результате чего даже при пайке на одной части платы может начать плавиться другая. Из-за чего "шары" под чипами слипаются. Для понимания фото процессора после снятия:

Иногда приходится в прямом смысле "отдирать" процессор с платы, от чего сама плата не в восторге:

Восстановив всё это мы готовы к установке нового, более мощного процессора. Сразу откатываем новый процессор на свинцовый припой, чтобы снизить тепловую нагрузку на плату и запаиваем его:

Прошу извинить за старческий тремор

А вот на этом фото можно увидеть, какую "хитрость" мы использовали, чтобы не начали плавиться остальные чипы:

Пришло время обслужить ноутбук!

Ну и время тестов:

Ремонт ноутбука обошелся в 31500р. Из которых 21500р стоил новый процессор ryzen 7 5800h.

Какие выводы можно сделать из этого поста? Если вам ставят диагноз "замена материнской платы", "неисправная материнская плата" или прочие подобные - забирайте ноутбук срочно из этого места. В 90% случаев ноутбуки попадают к нам уже после других сервисов и это усложняет ремонт, а значит, и увеличивает его стоимость....

А на этом всё, дорогой читатель!

Большое спасибо за прочтение, буду рад любым вопросам в комментариях.

По вопросам ремонта можно обратиться ко мне в Телеграм — @Bisenen.
А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг.

Привет, читателю!

Сегодня речь пойдет про целое поколение видеокарт - первая линейка RTX.

Краткий экскурс в историю

Компания Nvidia не отличается своей филантропной натурой и всегда хотела заработать максимум от своей аудитории. Поэтому каждый раз, когда зеленые выпускают новую линейку видеокарт - они начинают продажи с топовой модели и только потом спустя 1-2-3 месяца выходят другие линейки. Собственно, в уже далеком (и многими любимом) 2018 году так и произошло - где-то в сентябре 2018 года Nvidia представила новую технологию, RTX. И вместе с этим новые видеокарты перешли на новую видеопамять, типа GDDR6 - что и сыграло злую шутку в последствии....

Новую видеопамять первым представила компания Micron под кодовым именем D9WCW. И, спустя несколько недель - Samsung под названием k4z80325bc-hc14. Эта память до сих пор используется в части видеокарт. Например, rtx 3060 ti, rtx 4060ti и даже будет использоваться в каких-то RTX 5000!

Но первые покупатели новой линейки видеокарт, ожидаемо, столкнулись с проблемами. Для RTX 4090 это был сгорающий разъём. Для RTX 3080-3090 это были вылеты с игр из-за "конденсаторов" (по факту проблема была немного другая, но да ладно). А вот для топовой, на момент 2018 года, видеокарты - артефакты, новости о которых достаточно сложно найти, несмотря на огромный масштаб проблемы. Собственно, Nvidia уже давно перекладывает Beta тест всех своих видеокарт на конечного пользователя :)

Я нашел лишь одно упоминание об этом в новостных ресурсах - вот тут. Но самое забавное, что данный брак затронул не только топовую RTX 2080ti, а ещё и остальные карты, которые были выпущены в конце 18 \ начале 19 года. Среди них RTX 2070, RTX 2080, RTX 2060 SUPER, RTX 2060 и даже GTX 1660!

Собственно, ниже описание дефекта от клиента:

Сильно шумит при нагрузке Недавно играл в Элден Ринг и через 100 часов начались странные проблемы. Игра зависала, проходило несколько минут и она вылетала. При этом звук еще несколько секунд шел.Далее зависания и вылеты начались в других играх. Для теста скачивал Доту, Рдр2 и Киберпанк 2077. Все эти игры шли до этого момента прекрасно работали. Дота начала вылетать. В Рдр 2 тоже происходили вылеты. Киберпанк вообще не запускался. Для проверки запускал фурмарк. Провел два теста на 10 минут. Никаких проблем не было. Но каждый раз когда включал проверку производительности в рдр2, и высокие настройки - игра вылетала.

А вот так, уже, дефект выглядит на "операционном столе". Клиенту же, сразу при приемке, посмотрев на серийный номер видеокарты W19320.... озвучили проблему и стоимость ремонта - чтобы не было сюрпризом. Разбираем видеокарту, чтобы подтвердить дефект:

Бракованный микрон 2018 года, который поставили в более, чем 500 тысяч видеокарт! D9WCW 8TA77. Первая цифра 8 означает год, 2018. А вот с буквами чуть сложнее - это неделя:

A = 2 E = 10 I = 18 M = 26 Q = 34 U = 42 Y = 50
B = 4 F = 12 J = 20 N = 28 R = 36 V = 44 Z = 52
C = 6 G = 14 K = 22 0 = 30 S = 38 W = 46
D = 8 H = 16 L = 24 P = 32 T = 40 X = 48

Браком считаются все датакоды с началом на 8, кроме 8YA77, 8ZA77.

8SA77, 8TA77, 8RA77 - всё это бракованные датакоды, которые выходили из строя спустя месяц после покупки видеокарты, как правило. Но вот тем, кому не повезло - она перестала корректно работать через год или ещё позже, когда гарантия на видеокарту кончилась и пришлось ремонтировать видеокарту за свой счёт. Эта память слишком быстро выходила из строя при нагреве. При этом видеокарта даёт картинку, висит с 43 ошибкой в диспетчере устройств, либо же попросту артефачит \ вылетает с игр, как в данном случае.

Самое правильное решение в данном случае - замена всей памяти на новую, более свежую. Поэтому мы взяли Samsung k4z80325bc-hc16 (он отличается от hc14 скоростью, если hc14=14000:8=1750Мгц, то hc16 сертифицированна на частоту уже 2000МГц, что даст приятный буст в играх).

Проверяем, что видеокарта не потеряла в своей производительности и понимает, что ей заменили видеопамять на самсунг:

На этом всё, извиняюсь за слишком большой текст, с радостью отвечу на все вопросы в комментариях!

Стоимость ремонта составила 13 тысяч рублей, включая 11 новый чипов самсунга, полное обслуживание и 6 месяцев гарантии!

По вопросам ремонта можно обратиться ко мне в Телеграм — @Bisenen.
А для бесплатной помощи по любому вопросу компьютерного железа — в мою группу тг.

Привет, читателям!

Думаю, что наш сегодняшний клиент посмотрел мой пост о браке охлаждения видеокарт palit. И решил исправить его самостоятельно, весьма необычным способом!

Увидев такую картину прямо при приемке - ребята сразу озвучили вариант замены доски. После самостоятельного обслуживания клиент подключил видеокарту, но она не дала картинку, раскрутив вентиляторы на 100%. Поэтому выполняем все замеры на видеокарте. Они в норме, кроме одного из 8-pin контактов, на нём кз. Это не страшно, мы не собираемся подготавливать данную плату к работе, поэтому опускаем этот момент.

Снимаем чипы со старой платы, чтобы пересадить на новую. Но и тут не всё так легко - на данной плате стоит достаточно редкий чип GA102-200-KF-A1, тогда как на большинстве других 3080 стоит GA102-200-KD-A1 либо же GA102-202-KD-A1. Это "обрезок" от 3080ти (GA102-225-A1), которого лишили 2 ГБ памяти. Для KD варианта - у него отсутствуют 2 чипа памяти сверху, в канале D, для KF, соответственно , в канале F (последние 2 чипа памяти).

В конечном итоге получаем достаточно красивую плату с всё той же царапиной в верхней части чипа:

Кому интересно - приложу размеры плат. Казалось бы, геймрок должна превосходить эту карту (msi ventus) в иерархии - а, значит, и плата должна быть внушительнее.

Обслуживаем видеокарточку и проводим полноценные тесты в синтетике и играх:

На этом всё!
Большое спасибо за прочтение, буду рад любым вопросам в комментариях!

По вопросам ремонта можно обратиться ко мне в Телеграм — @Bisenen.
А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг.

Привет, читателю!
Сегодня речь пойдёт про наш проект, руки до которого не доходили очень давно.

Собственно, идеальная "болванка" для экспериментов.

Как только вышли видеокарты rtx 4080 super - появилась интересная идея, реализации которой мешалось лишь полное отсутсвие свободного времени. А что если ускорить 4090 так, как изначально она должна была выйти?

Всё дело в том, что они (видеокарты 4080 \ 4080 super и другие) имеют видеопамять D8BZF (MT61K512M32KPA-24: U), а RTX 4090 с завода другую - D8BZC (MT61K512M32KPA-21:U). 21 и 24 - показатели скорости данной памяти, 21000 на rtx 4090 и 24000 на остальных. А что будет, если поставить на 4090 память быстрее?

Помимо отсутствия чипов на данной плате были ещё некоторые проблемы, но, в целом, плата готова для посадки чипов:

После этого полностью обслуживаем видеокарту и идём захватывать мир! побивать мировой рекорд!

Можно было бы пойти намного дальше. Как известно, при выходе нового гпу (AD102-301-A1) нвидиа понизила рабочий вольтаж ДО 1.07В - это очень сильно повлияло на разгонный потенциал самого чипа. На самом шим-контроллере есть возможность повысить это напряжение, а некоторые карты поддерживают такой разгон даже софтовым способом (kfa2 HOF, например). Да и жидкий азот никто не отменял, все результаты, которые входят в топ 50 взяты на отрицательных температурах.

Извиняюсь за немного скомканный и короткий пост, но из-за ряда проблем и полного отсутствии свободного времени - не выходит ничего выкладывать, да и муза что-то не атакует :(
Буду рад любому вопросу и комментарию :)

По вопросам ремонта можно обратиться ко мне в Телеграм — @Bisenen.
А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг.

Привет читателю!

К нам на операционный стол попал ноутбук gigabyte aero 15 oled с необычным запросом - человек захотел пообучать нейросети. Да, ноутбук полностью рабочий и нормально себя ощущает, но владельцу хочется чего-то необычного)

Но вот рабочий аппарат (ноутбук, в данном случае) ограничивает лишь 3060 на 6 гб:

Поэтому предлагаем небольшой апгрейд до rtx 3080, закатываем рукава и приступаем:

Нас сразу же встречает первая проблема - система питания у всех устройств гигабайт оставляет желать лучшего. Не знаю, как так вышло, но последние лет 15 конкретно gigabyte ноутбуки \ видеокарты \ платы - больше всего любят гореть, то ли вина текстолита, то ли постоянная экономия на всём и вся. (Хотя, признаю, что rtx 4080-4090 линейки аорус \ гейминг \ аэро - весьма неплохие карты).

Родные Dr Mos NCP303150 были на 50а, поэтому мы, немного подумав, решили заменить их все на NCP303160 (60А). К сожалению, весь процесс добавления фазы я не сфотографировал, но он был не самым приятным, зато результат запечатлен на тепловизоре и осциллографе (Attention, звук!):

Учитывая, что мы имеем дело с гигабайтом - всё же перестраховываемся и вырезаем силовую дорогу, чтобы поставить предохранитель:

Пришло время снять старый чип 3060, который всё это время исправно служил хозяину ноутбука (к сожалению, апгрейд 3060 возможен только в 12 гб версию, по причине отключенного канала в самом ГПУ на нескольких уровнях).

Устанавливаем новый ГПУ и 8 чипов памяти по 2 ГБ! Что суммарно позволяет получить объем памяти в целых 16ГБ видеопамяти!

Ну и начинаем экспериментировать с биосами, которые данная плата сможет "переварить"

Видеобиос на 130-150вт оказывается слишком мощным для данной платы. Помимо этого при запуске игр ноутбук моментально вырубался (банально, мощности родного блока питания не хватало). Поэтому, дабы не рисковать - ограничиваемся биосом на 90вт:

А после - уже можно проверять видеокарту на полноценную нагрузку и отдавать счастливому владельцу :)

Вот такой необычный ремонт нас ждал на этот раз, достаточно интересный эксперимент. Спасибо за прочтение :)
