Ответим им?

Если ты понял что звонит мошенник, то придуривайся с ним подольше... тяни время сколько можешь!
Пусть он потратит время впустую на тебя, а не на обман стариков, доверчивых и хороших людей!
В эту игру можно играть всем вместе, против зла :)

6

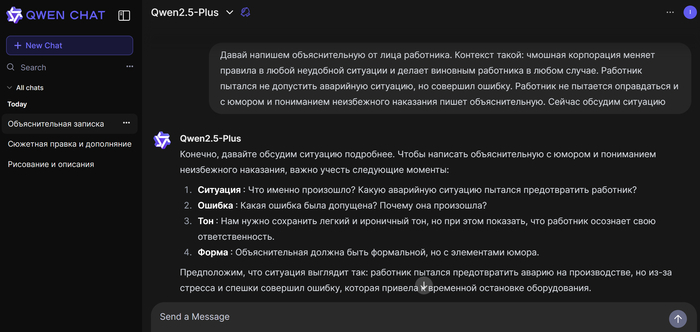

Понравилось как работает ИИ Qwen

На волне хайпа о ДипСик и... когда легли его сервера, воспользовался ИИ от Алибабы и кайфую до сих пор. Не реклама и по содержанию моего первого запроса к нему, вы поймёте : )))

Этот ИИ понимает не просто матерные слова, а видит контекст моего подъёба и строит идеальные ответы из парочки абзацев промта!

Понравилось как работает ИИ Qwen Qwen, Мат, Юмор, Длиннопост
Понравилось как работает ИИ Qwen Qwen, Мат, Юмор, Длиннопост
Понравилось как работает ИИ Qwen Qwen, Мат, Юмор, Длиннопост
Показать полностью 2
23

Было-Стало v.0.2_ТАПОК_продолжаем

Было-Стало v.0.2_ТАПОК_продолжаем Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

в процессе моделирования (не пинать неготовое... я же оформление показываю : )

Привет друзья!

Этот пост для любителей боевых роботов, остальные могут сразу идти писать комментарии – портал развлекательный, так что могу любые ноздри тут показывать, пока рисуется : )

Надеюсь непонимающие красоту и сарказм отвалились и далее продолжим монолог в более непринужденной форме.

Размещаю скорее для мотивации самого себя - пинания под зад и конечно тщеславия! Когда вдохновение опять уйдёт в спячку, буду попрекать (у жены научился) себя фразой “пикабу наверное давно ждёт твоё гениальное творение” : )

Моим подписчикам низкий поклон, за то, что вы читаете это (Олечка, про жену я для "каблуков" пошутил)!

Панамок не расстилаю, потому как ранее пост с моим готовым “авторским шедевром” не достиг даже тыщи плюсов (909), значит и минусы пихать типа некуда : )))

И ещё мне понравилась на пикабу волна “было-стало” (она была про другое) – вот в таком режиме и буду иногда публиковать прогресс созидания.

Кстати, посмотрите вот, придумал в каком стиле буду оформлять свои работы, даже шрифт для кракозябр разработал (пояснения - грузишь свой шрифт в винду и сразу в ворде печатаешь):

Было-Стало v.0.2_ТАПОК_продолжаем Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

тот самый Arbalest

Долго сказка сказывается, а дело ещё дольше делается : (

Сейчас размышления для тех, кто ещё не ушёл и посмотрит скриншоты ниже:

Не мог решить, как моделировать броню за “головой” ТАПОКа.

Вот наконец-то всё сложилось в муках творчества.

Сделал “парковочные” захваты для оружия, во время движения.

Было

Было-Стало v.0.2_ТАПОК_продолжаем Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

Стало

Было-Стало v.0.2_ТАПОК_продолжаем Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
Было-Стало v.0.2_ТАПОК_продолжаем Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
Было-Стало v.0.2_ТАПОК_продолжаем Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
Было-Стало v.0.2_ТАПОК_продолжаем Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
Было-Стало v.0.2_ТАПОК_продолжаем Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

Спасибо за ваше внимание к моему скромному творчеству!

PS и меня всегда возмущало то, что сделав огромные пушки системы Гатлинга, дезигнер робота даже не думает о размещении боеприпасов к своей прожорливой пукалке (у знаменитого A-10 суммарно десять выстрелов по 2 секунды!)

Показать полностью 7
3675

Ответ на пост «Заметки китаянки о России»23

Прочитал с удовольствием - рад что ей больше понравилось : ) А вот ответить взаимностью в сторону жителей поднебесной не могу! Я сам не белый человек (башкир) и могу себе позволить критиковать азиатов : ) Сказать то что китайцы запросто устраивают всем жопу, ничего не сказать! Многократно в самолётах видел такие картины: - Китаец сразу после взлёта бежит к стюардессам за... кипятком (отказать они не имеют права) в своё ведро лапши быстрого приготовления (я не знаю как их пускают на досмотре) и в салоне самолёта раздаётся такая вонь, которой я не встречал даже в плацкарте поездов Екат-НовУренгой в 90йх : ) Ещё бывало две китаянки, одна встаёт коленями на своё кресло лицом назад, а другая встаёт лицом вперед и начинают в полный голос пиздеть 4 часа полёта и им до пизд(ы) что между ними 1-2-3 кресла невинных людей!!! Простите накипело : ) Не хочу никого обидеть и по этому не пишу всех случаев : )

46

Было-стало : )

Было-стало : ) Волна постов, Было-стало, Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Самоделки, Робот, ОБЧР, 3D моделирование, Длиннопост

Доброго времени суток всем! Поддержу волну и покажу любителям моего творчества, что я жив здоров и продолжаю большой проект : )

Прошёл год с начала моделирования Тяжёлого Артиллерийского Передвижного Оперативного Комплекса (ТАПОК) и думаю что 2/3 работы сделано.
Осталось создать корпус и по мелочи доделать хвост и голову.
Моделирую так, что бы, после печати, можно было вращать суставы, оружие и прочие крупные механизмы. Подробности пока показывать не буду, пусть будет просто тизер : )

Было-стало : ) Волна постов, Было-стало, Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Самоделки, Робот, ОБЧР, 3D моделирование, Длиннопост
Было-стало : ) Волна постов, Было-стало, Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Самоделки, Робот, ОБЧР, 3D моделирование, Длиннопост
Было-стало : ) Волна постов, Было-стало, Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Самоделки, Робот, ОБЧР, 3D моделирование, Длиннопост

Кадр анимации - бронепластины сдвигаются назад, борт откидывается, открывая доступ к арсеналу в спине (ещё не готово).

Показать полностью 3
923

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный”

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

Модель: Arbalest-UN7101

Характеристики: 60 деталей из фотополимерной смолы, магнитные соединения. Высота модели 250 мм. Масштаб: 1/48

В прошлый раз (не тут) мне указали на недоработки по роботу Arbalest Prototype-00, и это не давало мне покоя, но основным поводом для переделки модели стала идея перевести все соединения на магниты.

Об этом мы поговорим в конце статьи. А начало будет как самостоятельный рассказ, без оглядки на работу ранее.

Вступление.

Ещё недавно фотополимерная 3D печать воспринималась как фантастика, а принтер стоил как “чугунный мост”. Но сегодня это может позволить себе буквально любой человек, который не разучился мечтать о самостоятельном творчестве.

Этой статьёй я обращаюсь к тому восхищённому ребёнку, который сидит в каждом из нас, в каждом бородатом “дядечке” или успешной “тётечке”, в каждом, кто уже всё всем доказал или только собирается сделать это.

Теперь вы можете пройти путь от наивного рисунка (своего или своих детей) до воплощения этой идеи в реальность!

Вот она - возможность напечатать любимого персонажа или придумать своего и гордо поставить его на полку своих достижений и побед.

Часть первая - печатная.

В одной статье не удастся разместить всю интересную информацию о фотополимерной 3D печати, но заинтересовать и показать, что возможно многое, я постараюсь.

Начинаем.

Придумываем новую идею или берём свою старую мечту.

Мне всегда нравилась военная техника и особенно боевые роботы.

Давно делал наброски и мечтал когда-нибудь нарисовать фантастический комикс или участвовать в создании компьютерной игры. Но реальность распорядилась иначе: учёба, потом работа, семья, дети. О чём это я? О том, что теперь у нас есть возможность в домашних условиях, с минимальным набором средств, создать любую модель и вырастить её на 3D принтере.

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

Я взял один из своих старых рисунков (2000г.) и на дополнительных карандашных набросках усложнил несколько элементов, и добавил технических деталей.

Никаких гениальных прорывов в дизайне я не совершал, просто постарался нарисовать всё аккуратно и правдоподобно.

Моделирование.

Программы для моделирования стали очень доступны. Сидя на кухне с ноутбуком и чашкой кофе, можно создать модель любой сложности, единственный ресурс – это время. Сначала мы тратим время на изучение видео-уроков о программе моделирования, но я вообще начал с того что 20 лет назад прочитал 2 книги о 3D графике и моделировании, выполнил упражнения в них. Вы спросите – это же было так давно?! Уверяю вас, законы геометрии нисколько не изменились с тех пор : )

Моделирование заняло 6 недель по 3-4 часа в день.

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

Любая сложная модель состоит из простых элементов.  Фактически мы собираем 3D конструктор, только элементы не готовые, а созданы самостоятельно.

Подготовка к печати (поддержки и нарезка).

Все имеющиеся элементы нашей модели нужно скомпоновать в группы так, чтобы они аккуратно разместились на поверхности печатного стола.

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

Два основных нюанса: 1. Плоские и продолговатые детали желательно поворачивать под углом к плоскости стола; 2. Стараться подобрать детали, высота которых примерно одинакова. Это необходимо, чтобы не ждать лишнее время печати, если одна деталь из группы “торчит” над всеми.

С принтером идёт программа “слайсер”, в которой проводим расстановку поддержек и нарезку.

Расстановка поддержек необходима, потому что множество элементов в составе одной детали не могут быть напечатаны отдельно от стола печати. Благодаря поддержкам многие называют процесс печати словом ”вырастить”. Самая простая аналогия это сосулька – представьте, что на конце сосульки вдруг вырастет ледяной самолётик : ) Это не возможно без дополнительных сосулек к каждому крылу. Это и есть принцип поддержек при 3D печати.

Программа “слайсер” конвертирует 3D элементы в формат понятный принтеру – все называют это “нарезка”. Фактически в финальном файле создаётся набор плоских изображений с контуром каждого слоя.

Печать.

Не удивляйтесь! Печать самое простое при создании модели, при условии, что ранее всё сделано без ошибок. ”И Опыт, сын ошибок трудных...” - в пяти строках я красиво не расскажу : )

Наливаем смолу в ванночку принтера, закрываем колпак. Вставляем флешку и выбираем в меню печатать файл.

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

После окончания печати откручиваем винт фиксирующий стол и шпателем, из комплекта принтера, снимаем детали...

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

...для промывки и дозасветки.

Принтер - Anycubic Photon Mono X. Фотополимер - серая модельная смола от создателей принтера. Печать 3е суток подряд отдельными группами: снимаем готовые детали, принтер не чистим, доливаем фотополимер и запускаем следующую группу. Истратил менее 1 кг смолы (это со всеми поддержками и допечатыванием альтернативных вариантов вооружения).

Часть вторая - модельная.

Вот мы и подошли к тому, что происходит у многих моделистов при открытии коробки с любимой моделью.

Подготовка.

Необходимо аккуратно отделить детали от поддержек. Специфика в том, что если поддержку отломить, то на поверхности детали останется маленькая ямка. Если избежать этого не удалось, то в ямку просто добавляется капелька фотополимера и засвечивается, потом это место обрабатывается.

Но я делаю по-другому – при моделировании и подготовке печати я располагаю детали так, чтобы поддержки соприкасались с поверхностями, которые не будет видно на готовой модели. Например: часто ли вы видите на модели дно танка или внутреннюю часть колеса? Немного смекалки и зритель не найдёт следов поддержек.

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

Цветовая схема.

Всегда нравился зимний камуфляж времён второй мировой войны, но воссоздать его правильно на фантастическом роботе я побоялся и тогда пришла мысль сделать “поношенную” окраску миротворческих сил ООН. Такая цветовая схема позволила красиво показать сколы-потёртости и разумно загрязнить в нужных местах.

Вы спросите - почему робот с такими большими пушками выкрашен в цвета миротворцев ООН?

В моём далёком детстве я думал, что ООН является белым символом мира на фоне голубого безмятежного неба. Я не знал, что шла “холодная война”, не знал про демократию сильных и про реальность слабых. Когда телевизор показывал солдат в голубых касках и белоснежную боевую технику, я думал о мире и мечтал, что мы все полетим в космос. Искренне верил, что слово человек пишется с большой буквы.

Организация объеденных наций не имеет своей армии, и все вооруженные силы поступают от стран участниц договора.

Тяжёлая боевая техника и бомбардировочная авиация ООН применялась в Конго и Сомали в ходе миротворческих операций (тот самый оксюморон ”миротворческие бомбардировки”). Это одни из многих позорных страниц в истории ООН.

Покраска.

Посмотрим, что же у нас получится без мастерской, аэрографа, покрасочной камеры с вытяжкой, специальных кистей. И мой опыт покраски измеряется двумя моделями перед этой.

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

Понадобится не много! Акриловые краски: 4 баллончика Tamiya (тёмно-серый TS-67, белый TS-27, серебряный PS-48 и матовый лак TS-80); 7 цветов Звезда “Мастер акрил” (Чёрный №20, Белый №17, Хромированное серебро №63, Серый №31, Жёлтый №16, Оранжевый №33, Красный №12).

Масляные краски “Невская палитра” (чёрный, коричневый, белый).

Две кисти: синтетическая №3 и круглая жёсткая для макияжа. Цилиндрические магниты различных диаметров.

Грунтовку и шпатлевку не применял, потому что нет нужды обрабатывать стыки и исправлять огрехи сборки – 3D печать сразу “выращивает” точно и без следов “толкателей и утяжек”.

Нанес базовый тёмно-серый цвет баллончиком Tamiya TS-67.

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

Замаскировал детали для дальнейшей работы. Даже если краска ляжет неаккуратно, позже всё можно исправить окраской кистью.

Применил метод ”лак для волос”: на базовый цвет распылил обычный лак для волос, дал высохнуть. Нанес белый цвет баллончиком Tamiya TS-27.

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

После высыхания краски, смачивал в воде зубную щётку и грубо шоркал по всей поверхности белого цвета. Некоторые грани немного соскрёб лезвием. Метод трудоёмкий, но позволяет создать эффект облетевшей краски в логичных местах.

Коллеги моделисты применяют этот метод аккуратнее, чем я и правильно подбирают моменты, когда краска ещё не полностью высохла и пора размачивать лак водой, для дальнейшего стирания верхнего слоя краски.

Нанес серебряный цвет баллончиком Tamiya PS-48 на стволы орудий.

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

Отдельно упомяну, что декалей нет и я решил схитрить: при моделировании, геометрически ”выдавил” номера и буквы в нужных местах и при покраске аккуратно кистью нанёс краску на получившиеся выпуклости.

Далее все работы кистью:

Красим различные элементы в цвета, которые кажутся уместными на боевом роботе: жёлтый на крышках контейнеров ракет, чёрный на блоке мортирок постановки дымовых помех, оранжевый на катафотах, красный на вспомогательных полосах вокруг кабины пилота.

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

Если необходимо подкрашиваем места, в которых ошиблись или промахнулись при распылении из баллончиков.

Старался не допустить рассеивания внимания зрителя на множестве пёстрых элементов. Хотел создать целостное впечатление, но с небольшой провокацией присмотреться поближе.

Драйбраш, Смывка и Грязь.

Драйбраш (метод сухой кисти) делал акрилом Звезда “Мастер акрил” Хромированное серебро №63. Нанес круглой кистью для макияжа, на те элементы, которые должны поблёскивать потёртым металлом.

Смывку развёл из масляных красок “Невская палитра”: 70% разбавителя и 30% чёрной, коричневой и белой краски (40, 30 и 30 частей соответственно).

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

Точечной смывкой решено сразу две задачи: 1. Капли смывки растеклись по контурам и стыкам. 2. Ватной палочкой из оставшихся капель “размазаны” потёки грязи, в местах, где логично выглядит её появление.

Финальная лакировка матовым баллончиком Tamiya TS-80.

Подготовка, покраска: 2 недели по 1-2 часа в день.

Сборка

Все суставы и подвижные соединения были спроектированы с  углублениями для установки цилиндрических магнитов.

Магниты я установил до покраски – это позволяло ”прилеплять” элементы к металлическому держателю для удобства покраски.

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

В роботе 142 магнита. 71 соединение: 5 на оси симметрии и по 33 на каждую сторону робота. Самые маленькие магниты диаметром 3 мм, их 98 штук.

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование

Применение магнитов позволяет собрать и разобрать робота на любом этапе. Можно менять кабину пилота, пушки, ракетные установки и панели за кабиной пилота на альтернативные.

При всей схожести модели с предыдущей, скажу что изменений очень много:
- усложнил геометрию основных орудий (старые тоже доработаны);
- добавил "на спине" манипулятор для смены капсул боезапаса;
- добавил системы наведения по бокам кабины;
- сделал другие контейнеры ракетных установок (старые тоже можно ставить);
- сделал сменные панели оборудования за кабиной пилота.

Основные орудия перемещаются по изогнутым рельсам, меняется угол возвышения. Стопы имеют 2 степени свободы. Пальцы можно сжать-разжать. Прыжковые ускорители на лодыжках, каждый крутится вокруг своей оси и вместе на шарообразной основе. Приборы наведения-целеуказания можно поставить в боевое и походное положение.

Без клея, конечно, не обошлось, но это всего несколько элементов – лодыжки ног и подвижное кольцо-основа пулеметов.

И ещё огромный плюс такой сборки – всё, что отламывалось на обычной стендовой модели после фразы ”папа, дай поиграть!”, теперь просто ”отлипает” и возвращается на место благодаря чуду магнетизма : )

Надеюсь, смог удивить вас маленькими чудесами с 3D кухни.

Приятного просмотра : )

“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
“Для моделистов ты слишком печатный, а для печатников ты слишком модельный” Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
Показать полностью 25
194

"Arbalest" Prototype-00

Приветствую!

Кратко опишу и надеюсь визуально порадую всех кто любит моделизм и боевых роботов.


Модель придумана и создана самостоятельно с применением графических программ и 3D принтера.

Масштаб 1:48 (высота ~25 см). Вес модели почти 1 кг.

Принтер - Anycubic Photon Mono X

Скучное моделирование, печать и покраску описывал на профильных ресурсах.


Весь торс с вооружением можно снять. Он собран без клея и позволяет менять кабину пилота, пушки и ракетные установки на альтернативные.

Всё вертится в разумных пределах. На фото можно увидеть большую часть того, что можно покрутить.

Основные орудия перемещаются по изогнутым рельсам, а так же можно менять угол возвышения.

Стопы имеют 2 степени свободы. Пальцы можно сжать-разжать. Прыжковые ускорители на лодыжках, каждый вращается вокруг своей оси и вместе на шарообразной основе.

Можно покрутить не только кольцевую основу пулеметов но и систему наведения под ними.

Цветовая схема посвящается Сардукарам. Да да! Тем самым имперским тяжёлым пехотинцам :)


Время моделирования - 6 недель по 3-4 часа в день. Это кажется много, но учитываем что реальность заставляет уделять бОльшую часть времени работе и семье. И самое главное что аккуратное моделирование позволило сэкономить время на остальных этапах.

Печать - 3е суток "нонстоп".

Подготовка, покраска и сборка - 2 недели по 1-2 часа в день. Учитываем обстоятельства (ранее в п. Время моделирования) и плюс к этому ожидание высыхания слоёв краски.


Приятного просмотра! Спасибо за внимание!

PS конструктивная критика приветствуется. Отвечу на вопросы по существу.

"Arbalest" Prototype-00 Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
"Arbalest" Prototype-00 Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
"Arbalest" Prototype-00 Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
"Arbalest" Prototype-00 Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
"Arbalest" Prototype-00 Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
"Arbalest" Prototype-00 Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
"Arbalest" Prototype-00 Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
"Arbalest" Prototype-00 Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
"Arbalest" Prototype-00 Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
"Arbalest" Prototype-00 Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
"Arbalest" Prototype-00 Моделизм, Масштабная модель, Стендовый моделизм, 3D принтер, 3D печать, Длиннопост, Самоделки, Робот, ОБЧР, 3D моделирование
Показать полностью 11
Отличная работа, все прочитано!
