Petzl

Люблю надёжное и полезное снаряжение.

Есть у меня налобный фонарь фирмы Petzl. Его мне в альпклубе подарили еще в 2005 году. Работает отлично. Во всех путешествиях со мной был. Пол мира объездил. И, даже, трое детей не смогли его разбить))

Работает. Но резинка фонаря вытянулась. Со второго раза удалось найти фирменную на маркетплейсе.

Дорого, но раз в 20 лет, думаю можно побаловать себя евпопейским качеством.

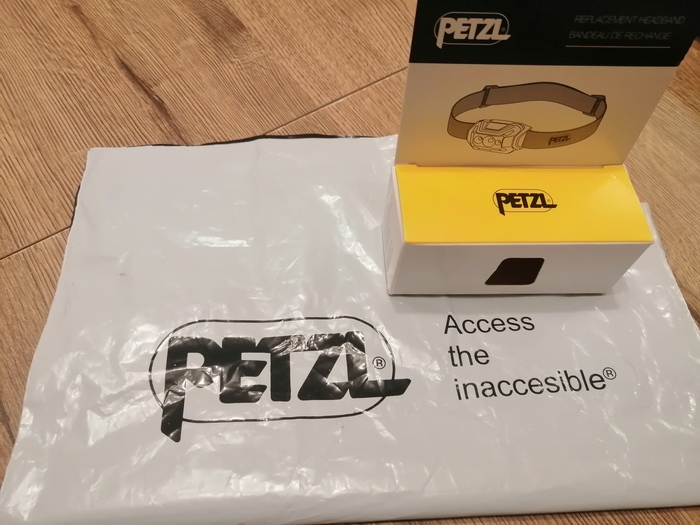

Сегодня забрал посылку.

10 минут и фонарь обновлён.

Резинка отличного качества. Жаль, скучной черной расцветки.

Вот такие дела.

Всем хорошего снаряжения.

Всем отоичных походов и соревнований.

Высота 17 этажей этажей, здание недавно построенно, ещё не было сдано в эклплуатацию на момент помывки.
Слева окна помытые с помощью керхера(сбивалась основная грязь и пыль после стройки) , а с права окна помытые уже начисто после керхера(смывались остатки пыли, наклейки, местами герметик) .
За одну виску альпинист мыл по два окна на этаже.На одну виску брал с собой в среднем 10л воды.
Это я к чему..
Даже такого небольшого объёма воды достаточно, что бы сделать чисто, и не размазывать грязь, которую потом придётся перемывать.
А то накинулись в коментах в предыдущем посте что все равно перемывать придётся за нами)))

Порадовало активное обсуждение в комментах к посту : Простая схемотехника без Arduino, SMS и регистрации и тут подвернулось самому всего парой простых деталек расширить  функционал.
Товарищ отдал в ремонт простенький фонарик с али - не горел один из диодов.

В фонарике несколько режимов работы и два уровня яркости для каждого из диодов. Но даже на низком уровне диоды греются и яркость сильно выше достаточной для чтения в палатке.

Схема фонарика очень простая, диодами независимо от двух кнопок управляет noname 8-ногий чип внутри которого вполне может скрываться attiny*. Но мысль быстро накидать ардуино прошивку была отброшена, т.к. времени совершенно не было и в наличии dip8 только attiny15 для которых писать надо на asm и это сильно медленнее.
Разбирая в уме облако вариантов, решил для начала ткнуться осциллом - глянуть, что там происходит на выходе. Ожидаемо - в режиме меньшей яркости фонарик начинает мерцать с частотой около 70Hz. Но также обнаружилось, что управление модуляцией каналов в режиме пониженной яркости - независимое, т.е. начало фронта включения зависит от времени нажатия кнопки.
Простейшее решение - добавить разностную схему, что бы диод горел только при сложении сигналов с двух каналов. На осциллограмме синий и зелёный сигналы - выходы управления диодами, а красный - результирующий при сложении умножении (поправили).

следующая попытка

Получившаяся логика управления: Включить один диод на пониженную яркость и переключая второй канал - добиваемся необходимой яркости работы. Практика показала, что в среднем для этого требуется около трёх последовательных переборов режима второго канала и с учётом, что фонарь потом работает порядка часа-двух и дольше - трудностей не представляет.

Дополнительные элементы обведены серым. Элементы R4-5, D1, C2 введены для гашения второго диода (тот что с направленным пучком).

Дополнительные транзисторы удачно подходят под штатные в таком же корпусе (sot23).
Использован Шоттки диод, но подойдёт и обычный.
Также обнаружено, что на выходе 6 контроллера, появляется активный уровень "1" когда все режимы фонарика выключены. Возможно это поможет кому-то ещё в какой либо автоматизации.
Вот так удачно вписались несколько подручных деталек образующих 4 логических элемента (2 инвертора и два элемента "И") без "ардуино ,смс" и тд).
В дальнейшем навесные элементы зафиксированы клеем, а плата покрыта лаком. Хорошо бы зафиксировать обратную сторону направленного диода во избежание его повторного выдавливания через линзу снаружи. Также у фонаря отсутствует какая либо защита от переполюсовки аккума, что приведёт в случае ошибки к гарантированной смерти контроллера зарядки 100% (там TP4056 в sot23-6 или аналог) и возможно МК

Заказчик за самоуправство не ругался и результатом доволен:)
ps мы вместе из одной темы с палатками где много дней порядка 3-4 часов проходило при таком освещении и понимаю на сколько это востребовано.

Всем привет!

Компании Petzl и CAMP анонсировали новые "железки". В этом посте я расскажу о новинках подробнее. Поехали!

Petzl Twin Release

В последнее время, Petzl делает акцент на спасательном снаряжении и работе с грузами. Инженеры компании развили систему Maestro, добавив в нее второй ролик и вертлюг. Twin Release - это двойной блок с возможностью торможения и блокировки одного шкифа, предназначенный для работы с грузом в ограниченном пространстве и спасательных работ.

В системе имеется два больших ролика диаметром 38 мм., с заявленным КПД 95% (81% у Maestro). Один ролик вращается свободно в обоих направлениях и не представляет большого интереса, тогда как второй вращается только в одну сторону и может быть заблокирован. На мой взгляд, особый интересен здесь вызывает новая система блокировки - Petzl сделали ролик нестандартной граненой формы и поставили новый кулачок. В отличие от привычного кулачка с острыми шипами, которые впиваются в веревку, новый кулачок имеет нестандартное "ступенчатое" строение (больше всего и кулачок, и ролик мне напомнили соты). В сочетании с особой формой ролика такой кулачок должен хорошо работать и минимально травмировать веревку. Кроме того, в кулачке предусмотрены множественные отверстия для удаления грязи и влаги, что должно позитивно сказаться при работе в горах и пещерах. Если новая форма кулачка покажет себя с положительной стороны, можно ожидать "революции" в зажимах и переход на новый стандарт. Из кажущихся минусов я бы назвал большое количество подвижных частей и механизмов, которые непонятно, как будут себя вести в грязной среде.

Кроме этого, у устройства есть нижняя проушина для присоединения карабина и создания полиспаста 4:1, а также, специальный изгиб для создания дополнительного трения веревки.

Дата появления в РФ пока остается неизвестно, как и цена. Но, учитывая известную стоимость Maesto, можно предположить, что Twin Release будет стоить больше 50 000 рублей (я бы предположил, что около 70 000 рублей).

Технические характеристики. Вес 800 гр. Диаметр веревок 8.0 - 13.0 мм. КПД 95%. Максимальная нагрузка 280 кг. Прочность на разрыв 36 кН.

https://petzl.ru/professional/ws_pulleys/TWIN-RELEASE

Изображение: petzl.com

CAMP Turbolock

CAMP сделали аналог Petzl Traxion - ролик с зажимом для аварийных ситуаций. Основные отличия от оригинала - блокировка щечек без карабина (например, при транспортировке) и управление кулачком с помощью кнопки. У Traxion (за исключением версии Pro Traxion) щелки свободно двигаются и для из блокировки используется карабин. В CAMP решили этот вопрос, добавив в устройство специальную защелку: чтобы открыть щечки сначала требуется открыть эту защелку. В принципе, это нормальная идея, тем более, что блокировку удобно снимать даже в перчатках. У Traxion кулачок открывается с помощью пальцев - нужно его подцепить и поднять. Инженеры CAMP решили этот вопрос с помощью подпружиненой кнопки, нажимаемой одним пальцем. Чтобы поднять или опустить кулачок нужно нажать на кнопку и пружина сделает свое дело. На первый взгляд такое решение кажется удобным, но на практике я боюсь, что этот механизм будет чувствителен к грязи. Все-таки аварийное снаряжение должно быть максимально простым и безотказным. Хотя сейчас я делаешь лишь предположение, а точно можно будет что-то сказать после тестов. Дата появления в РФ пока остается неизвестно, как и цена. Я думаю, что ценник будет в районе 8 000 - 10 000 рублей.

Технические характеристики. Вес 198 гр. Диаметр веревок 8.0 - 13.0 мм. Максимальная нагрузка ~254 кг. Прочность на разрыв 23 кН.

https://www.camp.it/d/us/us/work/product/3564

Изображение: camp.it

Спасибо всем, кто дочитал до конца! На вопросы постараюсь ответить в комментариях.
