Всём привет, давно не писал про магнитолы. В данном посте опишу банальную неисправность и вариант её решения без покупки новой магнитолы.
Имеем Teyes CC3 3/32Гб которая у моего клиента стала вылетать из Яндекс навигатора и периодически перезагружаться.
Вариантов ннеисправности тут не много :emmc, оперативка, процессор, ну и прошивка (но клиент уже многократно её прошивал/сбрасывал самостоятельно).
Еще в переписке человек сразу хотел увеличить память с 3/32 Гб до максимальных 8/128Гб.Таким образом после моих манипуляций мы получим уникальную версию магнитолы, которой нет у самого производителя, официально максимальная версия 6/128Гб.

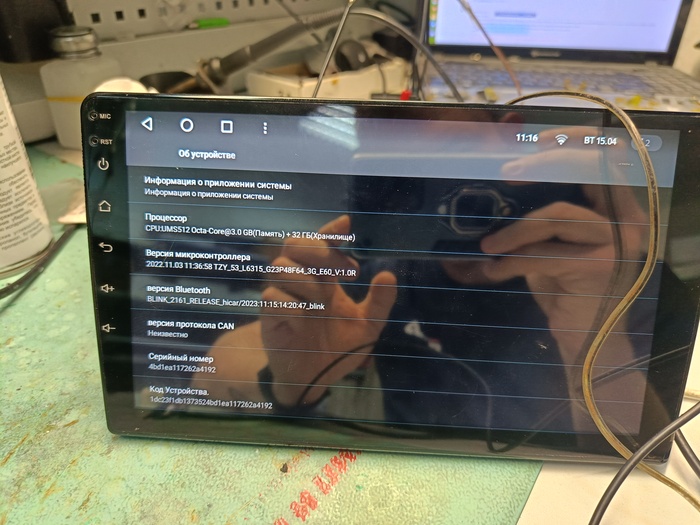

Для начала после получения посылки включаем магнитолу и проверяем всё функции, чтобы потом не было спорных ситуаций..

После этого я обычно стараюсь перед любой манипуляцией слить родной на флешку (т.к если у emmc большой износ, то после нагрева и демонтажа, могут быть проблемы с вычитыванием ключей процессора).

Когда есть родной дамп, можно спокойно работать.
Для начала устанавливаем новую оперативку на 8 Гб.

Теперь можно запустить и проверить, что всё ОК!

А теперь осталось снять старую emmc forese, которая оказалась с износом в 20% , должна ещё работать, но могут возникать проблемы...
И после вычитывания дампа программатором после второго детекта они и начались...

Программатор уже намекает, что emmc пора выкидывать...
Еще один детект и forese совсем сдаётся!

Ну и ладно, она нам уже не нужна, всё что нам нужно это родные ключи процессора и любой рабочий дамп.
Записываем рабочий дамп в новую микросхему и меняем разделы с ключами на родные.

После чего собираем, включаем.

Магнитола вернулась к корням и на Китайском намекает нам, что её новый серийный номер (который сгенерировался после замены emmc ) не имеет активации на серверах Teyes. Вариантов два :клиент самостоятельно с номером заказа обращается в китайскую тех. поддержку и там активирует её, вариант второй платная прошивка с активацией на сторонних серверах. Клиент выбирает второй вариант, добавляем к цене ремонта 1000р , покупаем прошивку у автора и прошиваем.

Активируем и пользуемся!

Проверяем магнитолу и отправляем клиенту, спустя несколько недель получаем обратную связь!

В итоге ускорили CC3 до скорости пули! Всё летает, всё работает и это вышло дешевле покупки новой магнитолы 8/128Гб.
Спасибо за внимание!
По вопросам ремонта Андроид магнитол контакт для связи со мной в моём профиле Пикабу!

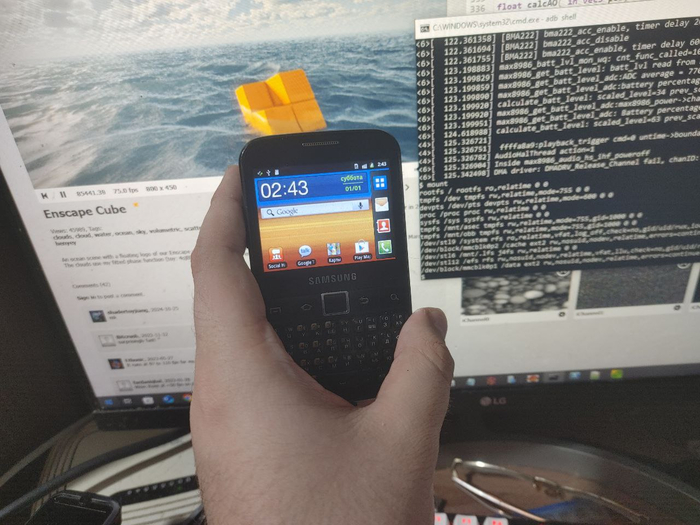

Я тут оживил интереснейший QWERTY-смартфон от Samsung - Galaxy Y Pro. У аппарата была полумертвая eMMC и он валялся в бутлупе, я перенес систему на MicroSD и полностью восстановил смартфонный функционал (включая звонки). Помимо форм-фактора, смартфон интересен своим процессором - Broadcom BCM21553, близкий родственник процессора первой Raspberry Pi. Сейчас пойду спать, а днем уже буду готовить видос и писать подробную статью о процессе дриставрации - быть может и у вас лежит подобный аппарат в бутлупе и вы захотите его поднять)

Продолжение. Имеется телевизор Hi, куда я уже переставлял плату от телевизора Hartens HTM-32HDR11B-S2. Свежая плата, на неё толком даже прошивок нету для emmc, не то что распиновки для внутрисхемного подключения. Исправим!

Модель платы: KV9256-A43 V1.2

Фото платы.

Стоит прикольная флешка, такого производителя вижу впервые. Может подвальный Китай, может фирменный, не могу сказать точно про качество такой флешки, ни разу не сталкивался(флешка на 8 гигов).

Выпаиваем, зачищаем посадочное место, накатываем шары, делаем распиновку.

Дальше подцепляемся программатором для считывания прошивки. Считалось за 7 минут, прекрасная экономия времени, вместо 20 минут по 1бит режиме(а если учесть ещё тот момент, что нужно записать флешку, то туда можно целых 40-60 минут учесть при 1бит режиме).

Отпаиваемся, очищаем место, как с завода, только паяльной маской залить не помешало бы(денег нету на нее пока))) ).

Собираем плату в изначальное состояние - припаиваем радиатор на свое место, приводим плату в порядок, при этом не забывая поставить изоляцию под блок питания.

Ну и финальная проверка телевизора на включение и что мы его не добили :)

Следующий пациент - DEXP 32HHS1 с материнской платой, которая имеет следующий партномер:
TP.SK516S.PB802

Эта плата была переставлена в телевизор Asano.

Флешка стоит на 8 гигов.

Снимаем, делаем точки подключения.

Как я к этим точкам подпаивался, это не передать словами. Расстояние маленькое, всё кучно, но запаялся.

Берём ставим микросхему назад, убирая все следы флюса.

Подпаиваемся к программатору для считывания прошивки и для проверки правильности моей распиновки.

Сделали полный бэкап за 6 минут.

Приводим место в порядок, отмываем всю грязь и разводы, после себя оставляем чистоту.

Припаиваем радиатор, и идём проверять телевизор на работоспособность. Скажу сразу - фото свежие, сделаны сразу после того, как я считал прошивки с телевизоров.

Всем спасибо, прошивки на эти модели под эти платы постараюсь выложить как можно скорее, возможно завтра выложу, сможете найти их по партномерам на сайте remont-aud.

Здравствуйте. Хочу вам рассказать о подключении к микросхеме emmc в телевизорах не выпаивая её. К сожалению так бывает что на свежие телевизоры нету внутрисхемного подключения, то есть распиновка ISP, где подключаются VCC, VCCQ, GND, CMD, CLK, D0 (реже D1, D2, D3 - сегодня о них и пойдёт речь).

Имеем на руках 4 платы свежих, на которые нету никаких распиновок. В этом нам поможет замечательная схемка, которую можно найти в интернете.

Абсолютно неважно с какого даташита вы её возьмёте, так как такая распиновка она одинаковая на все микросхемы в корпусе BGA153/169.

Имеем телевизор TCL 43P745, партномер платы(их на самом деле 2шт):
1) TD.RT2851MT.782 (T)
2) 40-R51MPH-MAB2HG-C

На этот телевизор с такими партномерами нету прошивок, а тем более подключения по ISP. Будем исправлять этот момент.

Имеем плату такую с этого телевизора.

Кладём её на нижний подогрев, в моем случае это идёт сепаратор от телефонов, который максимум может разогреваться до 120гр.(Этой температуры вполне себе хватает для того что бы прогреть плату, снять флешку, при этом не угробив её - спойлер, на этом телевизоре уже была флешка, которая уходила в мир иной).

Снимаем флешку, зачищаем посадочное место под нее пока плата горячая, что бы не оторвать пятаки под ней.

Очищаем флешку от старых шаров, залуживаем, протираем салфеткой с растворителем.

Дальше имея на руках схему распиновки еммс шарами вниз, начинаем вызванивать и высматривать точки подключения по isp для подключения микросхемы в режиме 4бит. После 10 минут рисования в paint и методом прозвонки у меня получилось вот это.

Дальше ошариваем микросхему и припаиваем её на плату, предварительно нанеся флюс тонким слоем, иначе она будет плыть из-за того, что флюса слишком много и ничего не получиться.

Зачищаем дорожки, которые идут по линии данных, надо это делать очень аккуратно, потому что их можно повредить, перерезать, или зачистить то, что не нужно зачищать. И припаиваем тонкие проводки мгтф согласно распиновке, которую мы сделали ранее.

Дальше подключаемся программатором UFPI к флешке и пытаемся считать с нее прошивку.

К сожалению пошли ошибки в процессе полного бэкапа микросхемы. Всё из-за того, что слишком большая частота(52мгц) для самой микросхемы оказались неподъемными, так как микросхема уже по тихоньку отходит в мир иной. Понижаем частоту до 30мгц и пробуем считать прошивку.

За весь период всего 5 ошибок, хотя при 52мгц ошибок было гораздо больше, я просто их не сфотал. Сохраняем прошивку на комп, и идём дальше.

Есть телевизор свежий SBER SDX-32F2139 с материнской платой, которая имеет 2 партномера:
1) EL.AM950-FG48
2) TP.T950D4.PB766 (T)

Вот её фото

Снимаем флешку, зачищаем посадочное место, вызваниваем точки подключения по внутрисхемному подключению.

Накатываем флешку с помощью хорошей BGA пасты Relife, оснастки для BGA пайки, и хорошего 3D трафарета от QianLi.

Мистер флешка отреболлена и готова к установке. Ставим её.

Флешка припаяна, дальше к программатору.

Считываем с нее прошивку, сохраняем полный бэкап данных. Эта флешка живая полностью, считывается нормально без потерь данных и на нормальной частоте(на фото видно что я вручную выставил частоту 45мгц, хотя она может и 52мгц держать, это не суть важно).

Флешка считывается, нормально сохраняется без ошибок по CRC. А значит что мы всё сделали правильно, работает в 4бит режиме, что очень положительно сказывается на скорости чтения(либо в 1бит режиме скорость будет примерно до 2МиБ/сек, либо 20МиБ/сек - а всего дополнительно надо допаять 3 проводка).

В следующем посте расскажу, как я считал прошивки со своих телевизоров, которые я делал на продажу(где я тоже делал точки для внутрисхемного подключения). В целом эта информация будет полезна всем пользователям, которые читают это сообщество для саморазвития , и для тех кто в будущем(когда эти телевизоры полетят), смогут подключиться к микросхеме не выпаивая её, и прошить моими прошивками, которые будут выложены на remont-aud(скоро выложу, возможно завтра). А пока всё! Всем спасибо, пошел писать второй пост)

P.S. - все остатки жизнедеятельности(флюс и так далее), я с плат всех убрал начисто, что аж палец не прилипает. Эти платы чисто так, потренироваться(по крайней мере первая плата от TCL, давно BGA не паял, а со второй я уже максимально адекватно относился, так как при возможности я с этой платой соберу телевизор какой нибудь на продажу).

Всём привет, сегодня хочу рассказать про ремонт игровых консолей Nintendo Switch.
Занимаюсь ремонтом Nintendo я довольно плотно уже года 4 и за это время много консолей прошло через мои руки, а сегодня хочу рассказать про самые частые проблемы и их решения.
Сама по себе консоль достаточно надёжная (всё её ревизии) и заводской брак встречается редко, а неисправности обычно вызваны некомпетентным вмешательством. Частое из них это либо попытка самостоятельной установки чипа, либо установка его людьми которые не совсем понимают что и для чего они делают, но уже как правило за небольшую плату.
Вот Nintendo Switch lite, не включилась после установки мод чипа...

Вырвали разъем вместе с дорожками, сломали разъем тачскрина и зачем то выломали большую часть экрана процессора.

Да так, что повредили пайку микросхемы питания процессора.
И после запайки разъемов и восстановления дорожек консоль показала фигу синий экран, поэтому пришлось заменить и её.

После восстановления всего этого всё запело, заплясало.
Следующей будет Nintendo Switch Oled , по ней снял отдельный ролик на ютуб, но пока нет времени склеить и загрузить.
Тут тоже какой то затейник раскурочил новую консоль, взял немного денег и выдал консоль в состоянии кирпича.

Ну а че? Сила есть, ума не нужно! Подсовывали шлейф под emmc итогом этого стали пятаки превратившиеся в один большой пятак, я отреболил emmc , попутно проверил её работоспособность программатором Z3X. После чего выяснилось, что это только начало ремонта.
Ну хоть процессор жив и на том спасибо

Заменил контроллер питания, который упал в КЗ.

После чего консоль включилась и из видимых проблем осталось лишь заменить раскуроченный разъем подключения шлейфа кнопок.

Но теперь выяснилось, что этого будет не достаточно для окончания ремонта, консоль исправно работала, но после полного выключения через несколько десятков секунд могла на полную включить вентилятор охлаждения..
Начал оопять рассматривать плату в микроскоп и увидел скол на микросхеме dc-dc , как раз она управляет вентилятором.

Меняем и её.

Теперь всё заколосилось.
Вот её размер на фоне сим карты.

А для понимания отчаянности ребят которые пытались чиповать эту консоль покажу фото одной из точек пайки.

Фото тут плохо передаёт, но чудом не оторвали дорожку, тут удача была на их стороне, вокруг дорожки и пятака паяльником сделали почти кратер в тестолите.
После всех восстановительных работ,консоль включилась и закрутила вентилятором как нужно...

Вообщем ребята доверяйте свою технику профессионалам, так выходит дешевле в конечном счёте , ну а тем кто так делает я скажу ломайте ещё, чем больше сломаете вы, тем больше заработаю я)
Спасибо за внимание!
А по вопросам ремонта консолей Nintendo Switch контакт для связи со мной в моём профиле Пикабу (ссылка на авито).

Всем привет!

Имеем магнитолу TS10 ,которая перестала включаться ,зависает на заставке либо совсем нет изображения ,только подсветка.Мои читатели наверное сейчас скажут "опять он будет рассказывать про замену EMMC памяти за овер дохрена денег".

Вот так примерно выглядит неисправность ,надпись андроид и ничего более ,после нажатия кнопки reset может вообще и ее не показать.

Как и положено в таких устройствах ,чипы памяти стоят из ближайшего подвала,уже не помню какой именно стоял тут ,вроде бы SCY ,но это не точно ..

Начать можно сделав wipe data с помощью файлика который записан на usb флешку,но если бы это помогло, то не было бы этого поста.

Казалось бы, дело как обычно в микросхеме ПЗУ ,но после проверки ее программатором она хоть и оказалась хромой но еще живой!

И тут остается не очень то много вариантов развития событий ,либо неисправен процессор и тогда про ремонт можно позабыть (и не потому что его сложно поменять и т.д ,а дело в том,что менять его нужно именно на донорский с той-же платформы и к нему нужны ключи ,которые хранятся в EMMC ,соответственно нужен донорский процессор +хотя бы полуживая emmc из которой еще можно вытянуть ключи .И такой комплект к сожалению не найти днем с огнем.)

Либо неисправна микросхема ОЗУ ,которую проверить достаточно проблематично (в условиях сервиса условно невозможно),можно конечно собрать стенд из платы магнитолы ,заказать сокет у китайцев под BGA 200 и пытаться косвенно определять их работоспособность ,но оно того не стоит...Проще говоря легче подкинуть исправную/новую микросхему ,вместе с реболом ее на свинец это займет не более 10 минут времени.

Примерно вот так это выглядит .

Итого магнитола ожила.

Ремонта уже на 6500р. И это по ценам на чипы которые были куплены уже давно.

Вот актуальный ценничек на чип ОЗУ на 4ГБ.

Но на этом мы не остановимся ,т.к клиент очень хочет больше памяти ,поэтому заодно меняем хромой заводской чип emmc 32ГБ,на 64 ГБ Samsung.Предварительно считав ключи из старого Z3x-ом и записав их в новый дамп ,на новую микросхему.

В итоге весь ремонт и апгрейд со скидкой вышел чуть больше 10к.

Кстати говоря в ближайшее время появятся в наличии чипы BGA200 на 8Гб,поэтому можно увеличить оперативку в магнитолах Teyes CC2Plus /CC3 ,TS10/M и других аппаратах на процессоре UIS7862.

Все чаще и чаще стали попадаться магнитолы у которых оперативка попадает в Вальгаллу раньше чем умирает emmc и это удивляет!

Вообщем вы и так уже знаете ,но я напомню, по вопросам ремонта андроид магнитол ссылка для связи со мной в моем профиле Пикабу!

Ну и спасибо за внимание!
