Для чего нужен резистор от затвора к истоку у полевого транзистора с изолированным затвором?
Полевые транзисторы с изолированным затвором, такие как MOSFET, являются важными компонентами в современных электронных устройствах. Они используются в различных схемах, включая усилители, переключатели и источники питания. Один из важных аспектов проектирования таких схем — правильное использование резистора, соединяющего затвор с истоком (G-S). В данной статье мы рассмотрим функции этого резистора и его значимость в схемах на полевых транзисторах.

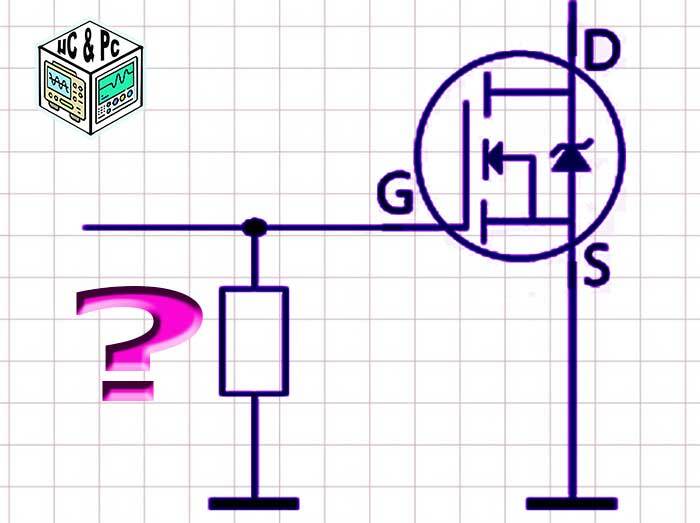

Схема подключения MOSFET с резистором между затвором (Gate) и истоком (Source) выглядит следующим образом:
Основные функции резистора от затвора к истоку
Сброс заряда затвора:
Резистор G-S обеспечивает путь для сброса заряда, накопленного на затворе транзистора. При отключении сигнала на затворе, этот заряд может удерживать транзистор в открытом состоянии дольше, чем ожидается. Резистор помогает ускорить процесс отключения, обеспечивая быструю разрядку затвора.
Стабилизация состояния покоя:
В схемах, где используется несколько транзисторов, резистор от затвора к истоку может помочь в стабилизации состояния покоя транзистора. Он предотвращает случайные включения транзистора из-за наводок или изменений в окружающей среде.
Предотвращение «плавающего» состояния:
Без резистора затвор может находиться в «плавающем» состоянии, что может привести к непредсказуемому поведению транзистора. Резистор помогает удерживать затвор на определенном уровне потенциала, уменьшая вероятность случайного срабатывания.
Уменьшение помех:
В некоторых случаях резистор может помочь уменьшить высокочастотные шумы и помехи, которые могут влиять на работу транзистора. Это особенно важно в высокочастотных схемах.
Защита от переходных процессов:
Резистор может помочь в защите транзистора от резких изменений напряжения и тока, которые могут возникнуть во время переключения. Это уменьшает вероятность повреждения устройства.
MOSFET:Затвор (Gate): Это управляющий электрод, на который подается напряжение для открытия или закрытия транзистора.
Исток (Source): Этот вывод подключен к общему или минусовому полюсу источника питания.
Сток (Drain): Через этот вывод протекает основной ток при включении MOSFET.
Резистор: Резистор устанавливается между выводом Gate и Source. Он служит для предотвращения плавающего напряжения на затворе, что может привести к нестабильной работе транзистора. Резистор «стягивает» затвор к истоку, когда на затворе нет управляющего сигнала, тем самым закрывая транзистор.
Такая схема используется для стабильного включения/выключения MOSFET, предотвращая случайное открытие транзистора из-за помех или остаточного заряда на затворе.
Ситуации, когда рекомендуется применять резистор от затвора к истоку:
Схемы с переключением: Если транзистор используется в качестве переключателя, резистор поможет быстро разрядить затвор при отключении сигнала, что снижает время отклика и предотвращает ненужные активные состояния.
Многокаскадные схемы: В сложных схемах с несколькими транзисторами резистор поможет избежать «плавающего» состояния, обеспечивая стабильность и предсказуемость работы всех элементов.
Схемы с высоким уровнем помех: Если в системе могут возникать электрические помехи или наводки, резистор поможет удерживать затвор на фиксированном уровне, минимизируя влияние внешних факторов.
Использование в высокочастотных схемах: Резистор может снизить влияние высокочастотных шумов и помех, обеспечивая более стабильную работу транзистора.
Схемы с низким уровнем сигнала: При работе с низкими уровнями напряжения резистор от затвора к истоку помогает избежать ложных срабатываний и поддерживает надежность работы.
Ситуации, когда применение резистора не рекомендуется:
Схемы с высокой частотой переключения: В некоторых случаях резистор может замедлить время включения/выключения транзистора, что нежелательно для высокочастотных приложений.
Применение в цепях с высоким импедансом: В схемах с высоким входным сопротивлением, где требуется минимальная нагрузка, резистор может снизить эффективность работы.
Специфические приложения с заданным уровнем затвора: Если требуется жестко контролировать уровень напряжения на затворе, добавление резистора может привести к нежелательным изменениям в параметрах.
Схемы, где требуется высокая чувствительность: В некоторых чувствительных схемах даже небольшие изменения сопротивления могут негативно сказаться на работе.
Устройства с интегрированными схемами управления: Если транзистор управляется специализированной схемой, которая уже учитывает сброс заряда, дополнительный резистор может быть излишним.
Выбор применения резистора от затвора к истоку зависит от специфики вашей схемы и требований к её работе.
Практические рекомендации
При выборе значения резистора важно учитывать, что слишком большое сопротивление может привести к слишком медленному отключению транзистора, в то время как слишком малое — не обеспечит необходимого сброса заряда. Обычно значение резистора выбирается в диапазоне от 1 кОм до 100 кОм, в зависимости от специфики схемы и требуемых временных характеристик.
Заключение
Резистор от затвора к истоку на полевом транзисторе с изолированным затвором выполняет множество важных функций, обеспечивая надежную и предсказуемую работу устройства. Его использование позволяет повысить стабильность, защитить от помех и улучшить динамические характеристики схемы. Понимание роли этого компонента является ключевым для успешного проектирования и эксплуатации электронных устройств.
