Делаем определенные научные девайсы и нам в них надо измерять импульсное напряжение (микросекундный импульс) до 40-50 кВ. До сих пор это был делитель из 3 резисторов ТВО-2 в верхнем плече и 50 Ом в нижнем, коэффициент деления около 150.
Раньше для получения приемлемой точности измерения подбирали это верхнее плечо из разных резисторов (у них из коробки разброс под 20%) и в итоге выходило лучше 1%.

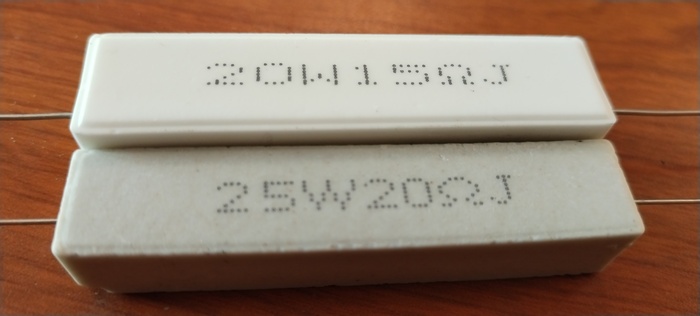

Резисторы эти у нас работают существенно out of spec, на них в микросекундном импульсе высаживается 100 кВт на каждом, при допустимом среднем 2 Вт (в 50000 раз превышение!). И напряжение - до 20 кВ при допустимом 750В. Но у них объемный проводящий брусок унутре керамики, и они такое издевательство терпят спокойно, работают долго и счастливо.
Делитель наш находится в масле, поэтому пробоя по поверхности не боится, импульсы единичные, максимум раз в несколько минут.
Сейчас эти чертовы ТВО у нас кончились, и найти их не получается, да и вообще задрала эта кустарщина с подбором точного сопротивления, комбинируя кучу промеренных резисторов.
Есть мысль сделать длинную печатную плату, напаяв на нее несколько десятков SMD резисторов последовательно, чтоб она выполняла роль верхнего плеча делителя. Но размеры платы у нас ограничены (~150 мм), поэтому резисторы тоже будут работать out of speс. Допустимое напряжение для типичного SMD 1206 - 200В (400В в пике), и 0.125-0.25 Вт рассеиваемой мощности. Но это на воздухе и для постоянного тока, а у нас одиночный микросекундный импульс и в масле.
Предполагая 20-30 штук - получаем до 2.5 кВ на резисторе и до 15 кВт импульсной мощности на каждом.
Никто не сталкивался с задачами изготовления подобного делителя? Может какие-то серии резисторов есть, которые толерантны к большим импульсным перегрузкам?
Хочется сразу сделать и не экспериментировать - слишком много разбирать придется, если окажется, что он не заработает.
