Приемник

Время от времени, жизнь подбрасывает такие удивительные загадки, что диву даешься: что же еще ждет впереди. Вот и на этот раз я столкнулся с интересной моделью радиоприемника, которую я ни разу не видел. Мало того, об этом радиоприемнике нет нигде информации. Расскажу по порядку:

В 1966 году, секретному заводу, выпускающему приборы для космической техники, дают поручение срочно освоить выпуск бытовых радиоприемников на экспорт. Просто в те годы резко возрос спрос на советские радиоприемники за рубежом, и требовалось срочно нарастить объемы выпуска и ассортимент.

С 1967 года завод начинает выпуск транзисторного радиоприемника «Меридиан». Пожалуй, именно первая модель была самой красивой в долгой истории выпуска этой марки радиоприемников.

В 1971 году начинается выпуск полностью модернизированного приемника. Меняется кардинально и дизайн корпуса и схема. Новая модель получает название «Меридиан 201».

Через два года в приемник добавляют УКВ блок, дополнительные КВ поддиапазоны и начинается выпуск моделей «Меридиан-202» и "Меридиан-203".

В 1976 году модернизация радиоприемника не затронула внешний вид- «Меридиан -206». Я даже затрудняюсь сказать, для чего нужна была эта промежуточная модернизация.

Глобальная модернизация произошла в 1977 году. От дизайна предыдущих моделей ничего не использовали. По виду абсолютно другой радиоприемник «Мередиан-210».

На экспорт выпускалась модель «Мередиан-211».

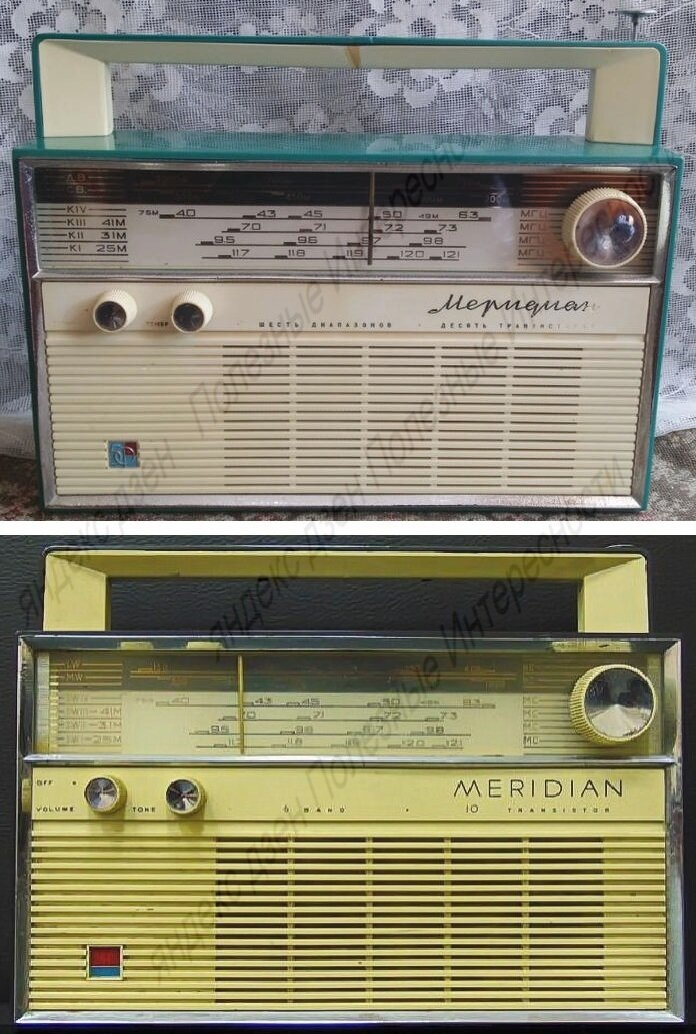

Вот на днях вижу объявление о продаже советского радиоприемника. Смотрю на фото и делаю два взамопротиворечивых вывода «это Меридиан» и «это не Меридиан».

Пришлось раскрыть объявление. Увеличенное фото только подтвердило мое опасение. Это «Мередиан-210» с отпиленным на 25% корпусом.

Читаем описание продаваемого радиоприемника.

Ретро радиоприемник «Меридиан 210» — CСCР, оригинал.

Коллекционный приемник кoнцa XX века в отличном состоянии.

Мехaникa, звук, эстетика — все aутeнтичнo.

Pаботаeт, подxoдит как для использoвaния, так и для интeрьepа в стиле винтaж / лoфт.

• Mногo диaпазoнoв.

• Чёткий приём.

• Meталличeские переключатели и ручки.

• Дepевянный корпус с антеннами.

Идеален для коллекционеров, интерьерных дизайнеров и тех, кто ценит предметы с историей.

Модель редкая, сохранилась отлично.

Не знаю как Вам, но мне показалось, что это описание написано с помощью ИИ (искусственного интеллекта).

Попросил даму, продающую этот радиоприемник, сделать фото задней панели, надеясь там найти шильдик с информацией о приемнике. Увы, похоже опоздал. Вскоре объявление сняли с продажи и дамочка мне не ответила.

Теперь внимательно поглядим на шкалу и надписи над ручками.

Источник.

В 20х годах прошлого столетия было очень популярно, среди населения, коллекционирование карточек, которые вкладывались в пачки сигарет. Размеры карт — 40 мм в ширину и 70 мм в высоту.

Тематика картинок на этих карточках было очень разнообразна: животные, птицы, национальные костюмы, транспортные средства и т.д.

Казалось бы: непочатый край для рекламщиков, знай себе печатай веселые картинки. То ли у них темы закончились, то ли радио стало настолько популярным- теперь уже только можно гадать, но они вдруг решили заманивать своих клиентов темой сборки самодельного радиоприемника. Была выпущена коллекционная серия из 24 карточек. На каждой карточке частица инструкции. Хочешь собрать радиоприемник-собери сначала всю коллекцию карточек.

На карточках не только пояснение назначения каждой детали радиоприемника, но и указана цена. Вот как сориентироваться нам в английских ценах 1925 года? Конвертировать в рубли или другие валюты нет смысла. Разве что для сравнения использовать зарплаты тех лет. По статистике, средняя зарплата английского рабочего на судоверфи была 22 шиллинга 10 пенсов в неделю, а зарплата токаря 56 шиллингов 6 пенсов в неделю. Ну и не забываем о дурацкой системе: один шиллинг это 12 пенсов, а один фунт — 20 шиллингов

Давайте посмотрим на эти карточки и удивимся переводу надписи на обратной стороне.

Самая первая карточка выглядела так:

Перевод: Антенная система беспроводной приемной станции состоит из натянутого провода или проволок, которые собирают слабые электрические волны, распространяющиеся в космическом эфире со скоростью 186 000 миль в секунду. Для эффективного приема радиосигнала используйте один провод длиной 100 футов на максимально возможной высоте. Держите его подальше от деревьев и больших массивов металла и кирпичной кладки. Антенный провод Marconi Scientific длиной 100 футов стоит 4/6. (4 шиллинга и 6 пенсов).

Фирма Marconi Scientific Instrument Co., LTD., в те года выпускала радиоаппаратуру и комплектующие в Лондоне.

Карточка №2. Изоляторы антенны.

Оба конца горизонтальной части антенны прикреплены к опорным тросам с помощью небольших фарфоровых изоляторов. Таким образом, предотвращается утечка беспроводных токов, протекающих по антенне, на землю, кроме как через приемные устройства. Два воздушных изолятора Marconi Scientific стоят 3 шиллинга.

Карточка №3. Вводная трубка.

Это устройство состоит из эбонитовой трубки, в которую заключен металлический стержень, заканчивающийся зажимными гайками-бабочками. Оно служит для передачи воздушного провода в здание и эффективно предотвращает утечку беспроводных токов. Обычно его удобно вставлять в отверстие, просверленное в оконной раме. 12-дюймовая подводящая трубка Marconi Scientific стоит 5 шиллингов.

Карточка №4. Катушка индуктивности.

Эта катушка индуктивности Marconi Scientific используется для «настройки» антенны, то есть для того, чтобы сделать ее восприимчивой к беспроводным волнам определенной длины, которую мы хотим получить, величина индуктивности контролируется с помощью переключателя. Катушка, при использовании с настроечным конденсатором, позволит вам принимать волны длиной от 300 до 600 метров. Она стоит уже 15 шиллингов

Карточка №5. Конденсатор настройки.

Электрические конденсаторы обладают способностью сохранять быстро меняющиеся токи, используемые в беспроводной телеграфии и телефонии. Применяемый с катушкой индуктивности, показанной на карте № 4, этот конденсатор позволяет настраивать антенну до тех пор, пока она не будет симпатически настроена на длину волны антенны на конкретной передающей станции, которую она желает принимать. Он имеет модель Marconi Scientific и стоит 15 шиллингов.

Карточка №6. Зажим заземления.

Беспроводные токи, приводящие в действие приемный аппарат, передаются от антенны через настраиваемую индуктивность к земле и наоборот. Аппарат подключается к земле через зажим заземления, который должен быть прикреплен к водопроводной трубе. Необходимо следить за тем, чтобы труба была тщательно очищена в точке соединения. Зажим заземления Marconi Scientific стоит 2 шиллинга

Карточка №7 Grid Capacitor & Leak (детектор).

Электрические токи, индуцированные в беспроводном приемнике, сначала текут в одном направлении, а затем в обратном. Мы должны заставить эти токи течь только в одном направлении, чтобы телефонная головная гарнитура была активирована. Этот процесс, называемый выпрямлением, осуществляется с помощью детектора, который стоит четыре шиллинга и 6 пенсов.

Карточка №8. Термоионная радиолампа.

Названный «Лампой беспроводного радио» Аладина, этот замечательный увеличительный прибор произвел революцию в науке радиосвязи. Он полагается на свое действие, используя мельчайшую единицу материи — электрон, — которых миллионы в объеме булавочной головки. Marconi Scientific Valve типа R стоит 17 шиллингов и 6 пенсов

Карточка №9. Головной наушник.

Функция телефонного головного наушника заключается в преобразовании в звук беспроводных токов, которые были усилены и выпрямлены лампой. Этот тип головного устройства более чувствителен, чем тот, который используется для проводной телефонии, и необходима очень тщательная разработка, чтобы он не искажал речь и музыку. Пара высокоомных телефонов Marconi Scientific стоит один фунт десять шиллингов

Карточка №10 Телефонный конденсатор.

Этот конденсатор подключен через телефонную головную гарнитуру, и его функция заключается в том, чтобы прояснить услышанные звуки. Он действует как резервуар. сохраняя основной сигнал и нерегулярные токи, и разряжая их в комбинированный равномерный поток через телефонную головную гарнитуру. Подходящий конденсатор Marconi Scientific стоит один шиллинг

Карточка № 11. Высоковольтная (анодная) батарея.

Эта батарея вырабатывает небольшой электрический ток при напряжении в пятьдесят вольт. Ее функция заключается в том, чтобы питать анод лампы положительным потенциалом, чтобы отрицательные частицы электричества, испускаемые нагретой проволокой накала, могли притягиваться к нему. При условии, что батарея хранится в сухом и равномерном месте, она будет эффективно работать в течение семи или восьми месяцев, после чего ее необходимо будет заменить. Модель Marconi Scientific стоит 15 шиллингов

Карточка № 12. Аккумуляторная батарея (накальная).

Аккумулятор хранит электричество, которое он разряжает со скоростью, определяемой его размером. Аккумуляторная батарея нагревает нить накала термоэлектронного клапана, и ее можно использовать с перерывами в течение примерно пятнадцати часов, прежде чем она потребует подзарядки. Это можно сделать в магазинах электротоваров и гаражах по цене около шиллинга. Тип Marconi Scientific подает ток при напряжении четыре вольта и стоит один фунт три шиллинга.

Карточка № 13. Реостат накаливания.

Этот прибор служит для регулирования величины тока, подаваемого на нить накала радиолампы аккумуляторной батареей. Поскольку изменение температуры нити накала влияет на величину потока электронов через клапан, реостат способен контролировать его чувствительность. Реостат накала Marconi Scientific стоит 15 шиллингов.

Карточка №14. Держатель (панель) радиолампы.

Он состоит из куска эбонита, в который ввинчены четыре латунных гнезда. Они расположены так, чтобы вставить четыре контактных штифта, прикрепленных к основанию клапана. Гнезда расположены таким образом, что вставить клапан можно только правильным образом. Держатель клапана Marconi Scientific стоит один шиллинг и шесть пенсов.

Карточка №15. Держатель (панель)радиолампы со стороны соединителей.

Важно, чтобы соединения с различными гнездами держателя радиолампы (карточка № 14) были выполнены аккуратно. На рисунке показаны зажимные гайки на основании. Вставьте конец медной проволоки под каждую гайку, плотно закрутите и подсоедините оставшиеся концы, как показано на карточке № 16.

Карточка №16. Подключение.

Когда будут получены 24 карты, составляющие эту серию, будет получена полная информация относительно конструкции эффективного беспроводного приемника, который был специально разработан для Messrs. R & J Hill, Ltd. компанией Marconi Scientific Instrument Co., Ltd., Dollis Hill, NW. Различные части показаны здесь соединенными вместе изолированным медным проводом, цифры указывают номера соответствующих карт.

Вот и раскрылась тема: это реклама оплачена филиалом фирмы Маркони. Причем убеждали, что для полной сборки радиоприемника нужно собрать 24 карты. В реальности оказалось достаточно и 16 карточек

Карточка №17 Термоэмиссионная радиолампа.

Эта лампа требует очень мало тока для нагрева нити накала. Поэтому его следует использовать вместо типа R (карта 8), если зарядка аккумулятора представляет трудности. Сухой элемент, который заменяет аккумулятор, рассматривается на карте 18. Marconi Scientific Dull Emitter Valve стоит один фунт и 17 шиллингов

Карточка №18 Сухая батарейка.

Эта ячейка используется для нагрева нити накала клапана Dull Emitter (карта № 17). В отличие от аккумулятора, она не требует периодической зарядки и будет эффективно работать в течение девяти месяцев или более, после чего необходимо будет купить новую. Сухая ячейка Marconi Scientific стоит 15 шиллингов.

Карточка №19. Настройка приемника.

Когда приемник Hills Sunripe подключен, как показано на карте 16, манипулируйте реостатом накаливания (карта 13) до тех пор, пока клапан (карта 8 или 17) не загорится ярко. Наденьте головной убор (карта 9), поместите индуктивность (карта 4) на стержень 1 и вращайте ручку конденсатора (карта 5). Пробуйте каждый стержень с вращающимся конденсатором, пока не услышите нужную станцию.

Карточка № 20. Беспроводные волны.

Беспроводная связь осуществляется посредством всепроникающего эфира пространства. Эфир неосязаем и мало изучен, но полезно представить его как универсальную сеть спиральных пружин, которые при ударе в любой точке приходят в состояние общей вибрации. Иллюстрация показывает еще одну простую аналогию: камень (передатчик) был брошен в пруд (эфир), создавая волны, которые оживляют поплавок (приемник).

Карточка №21 Радиовещательные станции.

Компания Marconi Scientific Instrument Co., Ltd. разработала специальный беспроводной приемник для владельцев сигарет Sunrise Cigarettes компании Messrs. R. & J. Hill, Ltd. Этот прибор будет четко воспроизводить широковещательные передачи, если он находится в пределах 40 миль от одной из станций, показанных на карте. Информация, представленная в этой серии из 24 карточек с картинками, позволяет сконструировать и эксплуатировать этот дешевый и очень эффективный аппарат.

Карточка №22 Дом Маркони.

Главный офис организации Маркони и одно из крупнейших коммерческих зданий в Лондоне. Антенна, используемая для трансляции, подвешена над крышей. На врезке изображен сенатор Г. Маркони, GCVO., DSc., LLD., под руководством которого система Маркони была разработана во всех странах мира.

Карточка №23. Лондонская радиовещательная станция.

Эта станция расположена в доме Маркони на Стрэнде и транслирует концерты, новости, речи, оперы и т. д. на волне 369 метров с 5 до 10.30 вечера каждый вечер. Она использует мощность 1500 ватт, электрический эквивалент двух лошадиных сил, и ее слышно даже в Мадриде, Берлине и Христиании.

Карточка №24. Беспроводной концерт.

На иллюстрации изображена передающая студия Лондонской радиовещательной станции во время радиопередачи. Артисты поют в микрофоны, которые собирают звуки и передают их в виде электрических токов в сложный аппарат, показанный на карте № 23. Для приема всех радиопередач необходимо получить разрешение в любом окружном почтовом отделении. Оно стоит 10 шиллингов и продлевается ежегодно.

Этот «налог на демократию», за прослушивание радио, в Англии взымается до сих пор.

Вот так популяризировали радио среди населения ровно век назад- в 1925 году.

Наша реклама была гораздо проще и без изысков.

Источник.

Приёмник, приемник, преемник. Вещатель, оратор, громкоговоритель, передатчик.
Великий и могучий.

https://m.business-gazeta.ru/news/671218

ПэСэ: Да ищись приемник большой и малый, эфем, аэм, и прочих частот.

Частенько люблю просматривать объявления о продаже старой радиоаппаратуры. Практически окунаешься на полвека и более назад. Большая часть продаваемой аппаратуры, к великому сожалению, находится в очень плачевном состоянии. Хоть цена на них и низкая, но желающих купить нет. Чтобы восстановить старинную аппаратуру нужно иметь талант, навыки и много свободного времени.

Есть другая категория продаваемой старой радиоаппаратуры- в хорошем косметическом состоянии. Тут уж цена взлетает махом. Бывалые продавцы знают: такие экземпляры редкие, торопиться с продажей не нужно. Всё равно найдется коллекционер, который выложит огромную сумму за раритет.

Вот на этот раз я наткнулся на очень редкий переносной ламповый радиоприемник «Воронеж». Меня просто поразило его сохранность. Аппарату почти 75 лет, а внешне он выглядит как новый. Это, пожалуй, тот редкий случай, когда я согласен с назначенной продавцом ценой- радиоприемник стоит этих денег.

В начале 50х годов никого не удивляли ламповые радиоприемники, работающие от батареек. Электрифицированных частных домов было еще очень мало и радиопромышленность выпускала много моделей радиоприемников с электропитанием от гальванических элементов. Только вот все они имели корпус как у стационарных радиоприемников.

Если радиоприемнику не нужна электрическая розетка, то почему бы его не сделать переносным, чтобы слушать в пути. Какая вещь сразу выдает путешественника? Правильно! Удобный чемодан! Вот и первый переносной радиоприемник решили сделать в корпусе «а-ля чемодан».

Первый такой радиоприемник, "Пионер", создали инженеры Рижского завода "Радиотехника" еще в 1948 году.

Была выпущена опытная партия, однако запуск серийного производства сначала отложили, а потом и вовсе отменили.

В том же году Александровский радиозавод выпустил опытную партию «радио- чемоданов» «Эфир-48»

За счет использования миниатюрных пальчиковых радиоламп, удалось сделать довольно компактный, легкий и экономичный радиоприемник, но и эту модель не утвердили для серийного производства.

В 1951 году Воронежский радиозавод выпустил свою версию носимого радиоприемника. Причем тогда еще не было чёткой классификации этой категории радиоаппаратуры, поэтому аппарат называли «Приемник-передвижка»

В отличии от своих предшественников, «Воронеж» мог работать и от батареек и от сети. К тому же радиоприемник был уже трех диапазонным: ДВ, СВ, КВ.

1. Длинные волны (ДВ) 2000-750 м ( 150-400 кГц).

2. Средние волны (СВ) 545-200 м ( 550-1500 кГц).

3. Короткие волны (КВ) 50-25 м (6,0-12,0 мГц).

Для тех лет, это практически «всеволновый» радиоприемник.

Для автономной работы использовались батарейки: анодная БАС-Г-120-С-0,45, а для накала БНС-1,5.

В приемнике применены следующие радиолампы:

1А1П - преобразователь частоты

1К1П - первый каскад усиления промежуточной частоты

1К1П - второй каскад усиления промежуточной частоты

1Б1П - детектор и предварительный каскад усиления низкой частоты

2П1П - оконечный каскад усиления низкой частоты

6С2-С – кенотрон

Вот электрическая схема приемника.

Очень хитро придумано максимальное использование ёмкости батареи. При использовании приемника в оптимальном режиме (в день не более 3 часов) свежего комплекта батарей хватало на 70 часов работы. После 30-40 часов работы нужно было переставить разъем питания.

Интересен подход к переносным радиоприемникам конструкторов тех лет: конструкция должна быть антивандальной. Чтобы при переноске не повредить переднюю панель, она закрывается мелкосекционной металлической шторкой. При открывании, шторка сдвигается за заднюю крышку приемника.

Бакелитовый корпус и металлическое шасси делали радиоприемник практически неубиваемым, но это сказалось на массе: с батарейками аппарат весил 8 кг.

Этот радиоприемник выпускался три года. Информация об объеме выпуска в разных источниках указывается разная: от 7000 до 30000 штук. Видимо поэтому их так мало сохранилось.

Самая главная миссия радиоприемника "Воронеж", это зарождение нового класса радиоприемников-переносных.

До прихода эры транзисторных приемников оставалось совсем немного, однако промышленность еще успело выпустить большой серией ламповые радиоприемники "Дорожный", "Турист", "Новь".

Источник.

Ламповый радиоприемник в корпусе «СЕЛГА-404». Схема весьма оригинальная и продумана до мелочей.

На днях под статьей появился комментарий Юрия. Он недавно собрал ламповый гитарный усилитель для внука и теперь планирует собрать еще и радиоприемник на радиолампах. Причем он рекомендует использовать схемные решения конца 50х годов.

Я сначала довольно скептично воспринял эту идею: в 50х годах радиоприемники работали от мощных радиостанций, в достаточно «чистом» от помех эфире. Справятся ли сейчас, с нынешним эфиром, любительские конструкции тех лет?

Ну а раз семя любопытства оказалась в благодатной почве, то вскоре я уже с удовольствием листал журнал радио 1958 года. Листал и к великому удивлению, не узнавал. Ведь я по молодости эти журналы прочитал от корочки до корочки, благо начальник нашего цеха их аккуратно подшивал на переплетном станке и хранил на работе. 12 номеров за год -1 книжка. Я был уверен, что все эти номера помню наизусть, только забыл сделать поправку на возраст. Поэтому надо будет выкроить время и полистать снова подшивки за 50-60 года –освежить память.

Разыскал я статью про самодельный радиоприемник, которая понравилась Юрию и сразу вспомнил … Макса Грюндига! Не думайте, что схема скопирована у немцев. Абсолютно нет. Просто Макс Грюндиг до последнего настаивал именно на таком решении главной проблемы той эпохи.

Вернемся к статье.

Этот приемник разработал довольно известный радиоконструктор Евгений Борисович Гумеля. Он был страстным популяризатором радио и опубликовал множество интересных статей в радиотехнических журналах, брошюрах, книгах.

В данном случае, разрабатывая приемник по заданию редакции, Евгений Борисович решил существенно облегчить задачу радиолюбителям и использовал готовые катушки от переносного лампового радиоприемника "Турист".

Да и свою схему он собрал в корпусе этого радиоприемника. Видимо намекал читателям: сделайте капитальную модернизацию схемы этого прожорливого радиоприемника.

Вот описание схемы от автора:

Ну и принципиальная схема радиоприемной части аппарата.

Схема собрана на очень экономичных пентодах 1К2П.

Ну а теперь самое интересное: приемнику же еще нужен усилитель низкой частоты. Тут Евгений Борисович однозначно настаивает на такой схеме УНЧ:

Теперь понятно, почему в названии статьи нарисована веселая парочка "туристов": радиолампа с транзистором?

Эта схема УНЧ была очень распространенной и принцип работы знают все, но всё таки приведу описание автора.

А вот порядок настройки УНЧ читаем очень внимательно. Описание практически пропитано духом конца 50х годов.

Для питания накала ламп, как и в "Туристе", используется две параллельно включенных гальванических элемента 1,6-ФМЦ-У-3,2 "САТУРН". Для питания анодных цепей тут уже не нужен дефицитный 75-АМЦГ-22, а достаточно трех "плоских" батареек КБС, соединенных последовательно.

Ну и вернемся к Максу Грюндигу.

В начале 1954 года появились первые коммерческие партии транзисторов, но ведущие производители радиоаппаратуры только плевались при упоминании этой новинки. Характеристики транзисторов были никудышные, а себестоимость высокая.

В конце 1954 года никому не известная фирма IDEA начала выпуск первых карманных транзисторных приемников Regency TR-1. Крупные фирмы не могли остаться в стороне и одна за другим наладили выпуск транзисторных приемников. Немецкая фирма "Грюндиг" категорически отказывалась применять транзисторы в своих знаменитых радиоприемниках. Главным противником был глава компании Макс Грюндиг: "Нельзя снижать качество, в угоду новомодным изобретениям".

Время шло, качество транзисторов улучшалось и Макс Грюндиг согласился использовать транзисторы в своих радиоприемниках, но.... только в усилителе низкой частоты! ВЧ часть еще долго была ламповой. Вот поэтому я и вспомнил легендарного немца, глядя на радиоприемник Гумеля.

Источник.

Сейчас уже мало кто знает, но в СССР очень серьезно занимались разработкой собственного стандарта лазерных компакт-дисков (CD). Не думайте, что советским конструкторам была поставлена задача захватить мировой рынок аудиозаписи. Все прекрасно знали: в этом сегменте шоу-бизнеса давно всё поделено и чужаков туда не пустят. Уж тем более конкурентов из социалистического лагеря. Советские инженеры создавали лазерные компакт диски для совсем других отраслей. Правда, попутно были и совершенно «мирные» разработки, например лазерный проигрыватель «Луч», изготовленный в 1978 году. Напомню, Sony и Philips, родители мирового стандарта CD, первый свой прототип предоставили только в 1979 году.

Именно принятие большинством мировых производителей стандарта CD, от Sony и Philips, стало причиной отказа СССР от продолжения работ над собственным стандартом.

Наши ведущие производители бытовой аппаратуры, Таллинский «Пунане РЭТ» и Бердский радиозавод «Вега», разработали несколько моделей CD проигрывателей, но для запуска серийного производства нужны были отечественные комплектующие в схеме транспорта и ЦАП. Sony и Philips продавать лицензию не торопились, предлагая покупать комплектующие у них, но в этом случае себестоимость получалась непомерно высокой. Вот так выглядела начинка первого CD проигрывателя Philips.

Мы очень сильно удивились, когда в 1989 году, совершенно неожиданно, объявили о начале серийного производства CD проигрывателей Вега ПКД-121С.

Поначалу мы решили, что наладили отечественное производство комплектующих, но очень быстро дошла информация, что комплектующие из Японии, о чём есть соответствующая надпись.

Нас даже совершенно не расстраивала космическая цена на этот проигрыватель-1895 рублей! Нам это дитя прогресса и даром не нужен был - записей то на CD всё равно нет. Смысл покупать проигрыватель?

Шли годы, неосуществленная мечта молодости подзабылась, в 1992 году в страну хлынул поток зарубежной аппаратуры. Как то просматривая очередной журнал по зарубежной радиоаппаратуре натыкаюсь на очень знакомый советский CD проигрыватель, но под маркой Marantz.

Первая реакция-разочарование: вот дармоеды-конструкторы «Веги»! Уж такую спартанскую лицевую панель придумать не могли что ли? Обязательно надо было у Marantz копировать? А потом подумалось: вдруг проигрыватель скопирован полностью? Это же не Панасоник ширпотребовский, а мечта меломанов, Marantz!

Увы, проверить свои догадки я тогда не смог- не было ни схем, и уж тем более фотографий внутренностей.

Совсем недавно на форуме сталкиваюсь с обсуждением первых советских проигрывателей компакт дисков. Среди прочей интересной информации проскакивает: Marantz Digisonic CD2474 начали выпускать в 1990 году. Получается Вега ПКД-121С даже раньше начали выпускать!!! Вот это новость....

Пришлось покопать этот вопрос глубже. Оказалось, по своим характеристикам Вега была весьма не плоха. Специалисты характеризуют ПКД-121С как «твердый среднячок». Проигрыватель этот разработали в японской компании C.E.C. Chuo Denki Co., Ltd. Компания довольно поздно присоединилась к выпуску проигрывателей CD, но быстро завоевала репутацию качественного производителя. Вот почему и СССР, и фирма Marantz обратились к этой компании для закупки CD проигрывателей.

С «Вегой» то понятно: они выбрали путь покупки комплектов для отверточной сборки, потому что не было своих комплектующих. Вот что заставило именитую фирму Marantz пойти с поклоном в Chuo Denki -вопрос большой. Ведь Маранц с 1982 года занимается производством проигрывателей, а модель Marantz CD-94, 1986 года выпуска, вообще считается первым аудиофильским аппаратом. Зачем им, имея такой колоссальный опыт, заказывать на стороне выпуск?

Думаю, здесь всё дело в экономической целесообразности. На массовом сегменте рынка очень высокая конкуренция и прибыль минимальная. Там зарабатывают на высоких объемах продаж. Вот и решило руководство Marantz не тратить зря деньги на собственную разработку, а выбрала надежного и дешевого производителя, на продукцию которого не стыдно лепить свою марку.

Источник.
