Несколько лет назад меня пригласили посмотреть на то, как устроена и работает Саяно-Шушенская ГЭС, и я не мог отказаться увидеть это чудо инженерной мысли. Но рассказ о СШ ГЭС будет позже, а сегодня рассказ о Майнской ГЭС, которая расположена на той же реке, но несколькими километрами ниже, и которая тесно связана с работой Саяно-Шушенской.
Хочу поблагодарить за донаты на познавательные репортажи @Firemax07 @LapaElovaya двух таинственных пикабушников (которые видимо забыли авторизоваться) @schnurre @Lano @ZlukaKuzuka @Diamond1309 @Beneta @Apolo415 @Max61 @24.14 @irina2007200 благодаря вам публикую этот репортаж)
Но перед основным рассказом немного об истории создания Майнской ГЭС. Ее строительство началось в 1979 году, закончилось в 1987. Гидротурбины ГЭС оказались неудачно спроектированы и не смогли работать в поворотно-лопастном режиме, в результате лопасти были зафиксированны на определенный угол, что существенно снизило эффективность работы ГЭС.
В 2006 рабочее колесо одного из гидроагрегатов было заменено, что позволило увеличить выработку станции. Планируется также замена всех гидроагрегатов, что позволит существенно увеличить мощность станции.
Для прохода на такие объекты обычно требуется специальное разрешение, так как ГЭСы - охраняемые, стратегические объекты.
Бюст Глеба Кржижановского - вдохновитель электрификации СССР.

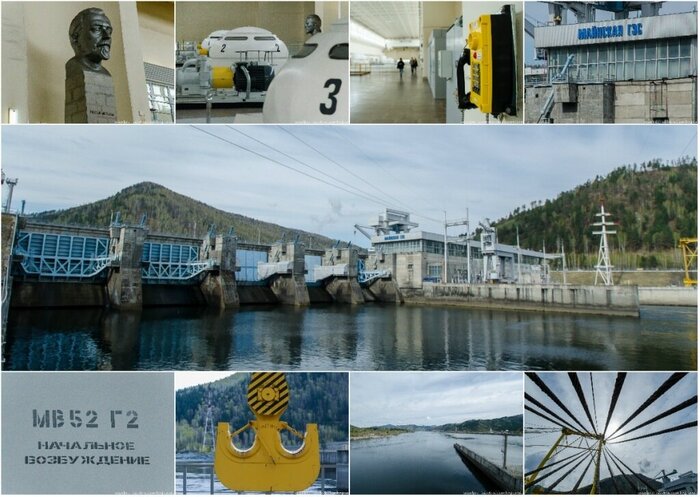

Машинный зал станции. В русловом здании ГЭС установлено 3 поворотно-лопастных гидроагрегата мощностью по 107 МВт, работающих при расчётном напоре 16,9 м.Мощность ГЭС — 321 МВт, среднегодовая выработка — 1,72 млрд кВт·ч.
Верхушки турбин похожи на НЛО.
Тут и там стоят коробки с датчиками, тумблерами.
На некоторых из них забавные надписи.
Напорные сооружения ГЭС образуют Майнское водохранилище длиной 21,5 км, шириной до 0,5 км, глубиной до 13 м, площадью 11,5 км, полной и полезной ёмкостью 116 и 70,9 млн м.
На фото бетонная водосбросная плотина длиной по гребню 132,5 м и наибольшей высотой 31 м.
Суровая, северная красота, несмотря на то, что был в мае, тут даже шел снег.
Это громадное сооружение - козловой кран поднимающий сороудерживающие решетки.
Верхняя часть плотины также служит как автомобильная дорога.
Запорные механизмы водосброса.
Енисей ниже по течению от ГЭС.
Запорный механизм плотины. Ее длина по гребню 132,5 м и наибольшая высота 31 м.
Одним из основных региональных потребителей электроэнергии МГЭС является Саянский алюминиевый завод, принадлежащий ОАО РУСАЛ и расположенный в 50 км от станции.
Как видите, таких механизмов здесь несколько. Майнская ГЭС является контррегулятором Саяно-Шушенской ГЭС. В течение года, и даже в течение суток потребности в электроэнергии различны, поэтому пиковая гидростанция должна оперативно реагировать на эти колебания. Постоянные колебания уровня воды вызвали бы неудобства для водопользователей населенных пунктов, расположенных ниже по течению. Для этого и была создана Майнская ГЭС. Основная ее задача — сглаживать колебания уровня реки в нижнем бьефе. К тому же это выработка дополнительной энергии.
