Серия «SketchUp»

2 месяца назад

Пост №2 - объект М⁠⁠

Вчера остановился на прокладке линий и точек. Согласовал с заказчиком. Пока сделали пару правок. Одна из витрин будет выкатной, поэтому через нее нет возможности протянуть кабель. Будем тянуть через весь зал. Получилось вот так. Длину линий немного подправил и внес в таблицу.

Было

Пост №2 - объект М SketchUp (программа), Электромонтаж, Проектирование, Длиннопост, Google Таблицы, Таблица

Стало

Появилось предварительное понимание по группам. Но зная заказчика, добавится еще минимум 1 и 1-5 розеток. Длины кабеля внес в таблицу

Все просчеты делаю в гугл.таб. Т.к. часто что то корректирую или считаю на выезде без ПК.
Сметы есть из далекого 2022. Очень удобно, когда нужно выехать на замену блока подсветки - открыл в телефоне таблицу, посмотрел какой блок ставил, купил такой же мощности и выехал на замену.

Справа от таблицы длина кабеля считается с помощью формулы СУММЕСЛИ. Особенно удобно, когда нужно линии раскидать по фазам(в этом посте этого нет). Просто в столбике "Фаза" меняем букву А на В и получаем суммарный ток по фазе. При необходимости меняем значения в таблице и добиваемся максимального распределения.

Выглядит вот так

Главное конечно все точно вписать и проверить 2-3 раза. И в столбике общая длина, посчитана общая длина кабеля. Вертикальные линии прикидываю примерно так:
=2(высота от потолка до ВРУ с запасом на подключение в щите)+3(высота от потолка до пола)+N+N+N...

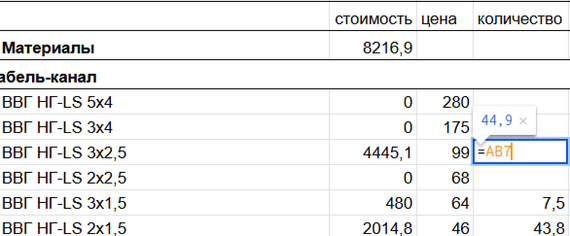

И затем в общую таблицу калькуляции вписываю формулу со ссылкой на общую длину кабеля.

1/2

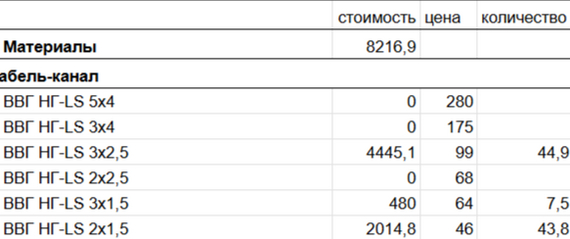

Вот так и просчитываю материалы. Отдельным постом сделаю обзор половины таблицы - материалов. Почти еженедельно добавляю новые позиции и обновляю цены на актуальные. И соответственно стараюсь сделать ее более читаемой и функциональной. Очень стоит 1 раз потратить пару часов на составление чего то подобного и забыть про ручки, бумажки, калькулятор и пр.

Буду рад услышать комментарии. Особенно на тему изложения информации. Все ли ясно, все ли видно.
Благодарю за просмотр!
Мой канал в телеграмм - https://t.me/THOR_M1
Думаю там, буду вести лайв с объекта со следующей недели.

Показать полностью 7

THORM1

2 месяца назад

Серия SketchUp

Пост №1 - объект М⁠⁠

Как то так сложилось, что 99% работ провожу с коммерческой недвижимостью. Почти всегда первый этаж, свободный доступ на объект 24/7 и прочие прелести.

Главная задача моей работы:
1. Сделать калькуляцию на работы и материал
2. Дать бригаде попунктный план выполнения работ
3. Дать заказчику и бригаде понимание того, как будут проложены кабельные линии, где будут электроточки и как правильно это монтировать

Сейчас у меня в работе несколько объектов. Подробнее расскажу про один из них.

В конце февраля первый раз выехал на замер. Делаю их несколькими путями
1. отправляю человека на замер. Получаю на выходе план в SketchUp.
2. выезжаю сам с рулеткой и снимаю всё на видео, озвучивая каждый результат на камеру - потом оцифровываю дома

В обоих случаях крайне важно разобрать(снять крышку) и заснять вводной распределительный щит. Узнать сечение вводного кабеля, количество фаз, увидеть состояние ВА, ознакомиться с проектной и исполнительной документацией(если есть).

Это щитовое безобразие из маленького торгового павильона - пример из 2 минутного ролика. Дальше снимаю крышку счетчика и смотрю как там обстоят дела. Постоянный заказчик попросил провести работы. Так бы даже браться не стал)

Трудозатраты: около 1 часа, в зависимости от удаленности.

Ну когда все размеры есть на видео или бумаге, переходим к самому интересному - в скетчап)

Пост №1 - объект М SketchUp (программа), Проектирование, Электромонтаж, Видео, Вертикальное видео, Короткие видео, Telegram (ссылка), Длиннопост

Трудозатраты: 10 минут.

План перенес. Данное торговое помещение было "хрущевкой" на 1ом этаже. Площадь 45-50 квадратных метров.

В подобных работах есть неочевидный плюс: не нужно до миллиметра и градуса все вымерять. По материалам такие размеры сильно не ударят, как и на прокладку трас.

Затем переходим к расстановке мебели. Планировочное решение обычно дает заказчик. Вся мебель изготавливается на заказ. Размеры мебели, проходов примерно одинаковые во всех филиалах. Поэтому могу рассчитать какой кабель и куда придет с точностью до 10см.

Трудозатраты: 5 минут.

*Синий цвет - холодильное оборудование
*Желтый цвет - витрины высотой до 1,2м(далее витрины)
*Оранжевый цвет - стеллажи до потолка(далее стеллажи)

Всю сеть магазинов делаю 1к1 - по одной схеме, цветовой гамме, материалам. На витринах и стеллажах будет смонтирована подсветка, соответственно заранее нужно протянуть линию для трансформаторов.

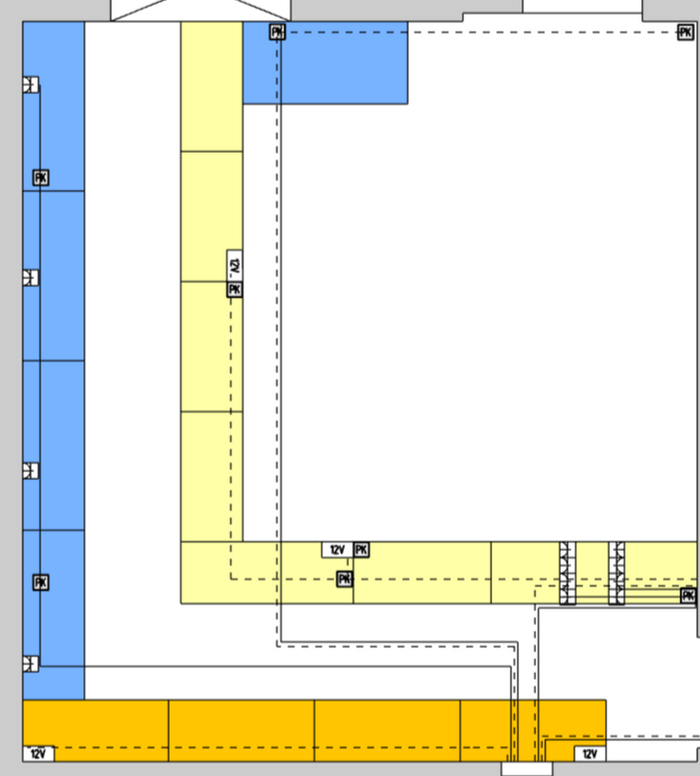

Далее поверх мебели тянем кабельные линни, сразу их группируем и в название метки(в скетчап) пишем длину по горизонтальной плоскости.

Трудозатраты: 10 минут.

На этом этапе использую 2 типа линий:

сплошная линия - кабель 3х2,5
пунктирная линия - 3х1,5 или 2х1,5

Длину всех линии сразу подписал, позже внесу в таблицу.

Теперь нужно расставить розетки, трансформаторы и распред. коробки.

Освещение. Его буду делать в последнюю очередь. Там есть нюансы. Автоматический выключатель и несколько метров для подключения дежру в голове.
Выключатели не предусмотрены. Магазин 24/7 и желание заказчика, чтоб случайно/специально свет не выключили. Отключение только через ВА в щите.

1/2

Трудозатраты: 10 минут.

И тут выяснилось что я забыл протянуть линию для подсветки витрин. Добавил.
Может показаться, что вблизи мешанина из линий, но это только на данный момент.
Финальное оформление будет происходить в программе LayOut.
К нему перейдем в следующем посте.

Буду рад услышать комментарии. Особенно на тему изложения информации. Все ли ясно, все ли видно.
Благодарю за просмотр!
Мой канал в телеграмм - https://t.me/THOR_M1
Думаю там, буду вести лайв с объекта со следующей недели.

Показать полностью 6

SketchUp (программа) Проектирование Электромонтаж Видео Вертикальное видео Короткие видео Telegram (ссылка) Длиннопост

THORM1

2 месяца назад

Серия SketchUp

Серия постов про ЭОМ проекты, SketchUp⁠⁠

Всем привет! Меня зовут Владимир. Занимаюсь электромонтажными работами в г.Пермь с 2022г.
Появилась потребность в расширении штата, клиентов, своих знаний - начинаю серию постов по проектированию работ. Думаю начну с 5 постов, а далее по отклику)

И так. Году в 2016 впервые увидел творчество Алексея Земского. Все его проекты были сделаны в какой то хитрой 3д программе, о которой я тогда ничего не знал и которую точно бы не потянул мой ПК. Ближе к 2022 появилась серьезная потребность в демонстрации моих проектов заказчикам. Все таки вид аккуратного чертежа(пусть и не по ГОСТу) сильно цепляет глаз)

одна из первых 3д моделей

План помещения от заказчика

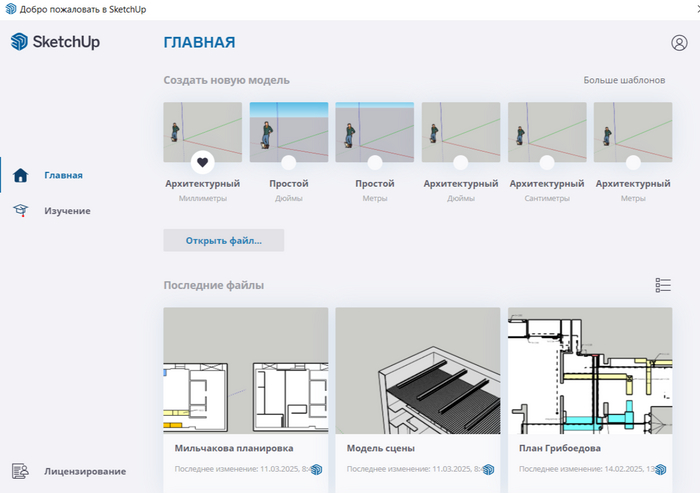

Выбрал именно эту программу - SketchUp. Быстро, просто, бесплатно, наглядно.

Много серфил в интернете на предмет какой спец инфы - про скетчап было действительно много уроков(Сайлент Тип храни тебя интернет) - а вот про специфику электромонтажа буквально десяток видео, несколько из них также на пикабу.

В этой серии постов поделюсь своими проектами, составлением смет, расчетом нагрузок, первыми проектами и остальным по запросу.

Далее скрины)
