О! У меня тоже панамка есть. Про самый дешевый вариант умного света.

Я, кстати, про свет и проходные выключатели уже писал вот, а вот тут целая подборка моя с мыслями про умные дома: Homo Habitatio.

Но сегодня хочу поделиться одним лайфхаком про умные выключатели.

Дело в том, что когда ставишь умный выключатель вместо обычного на старую проводку, возникает небольшая проблема про совместимость лампочек с паразитным питанием выключателя.

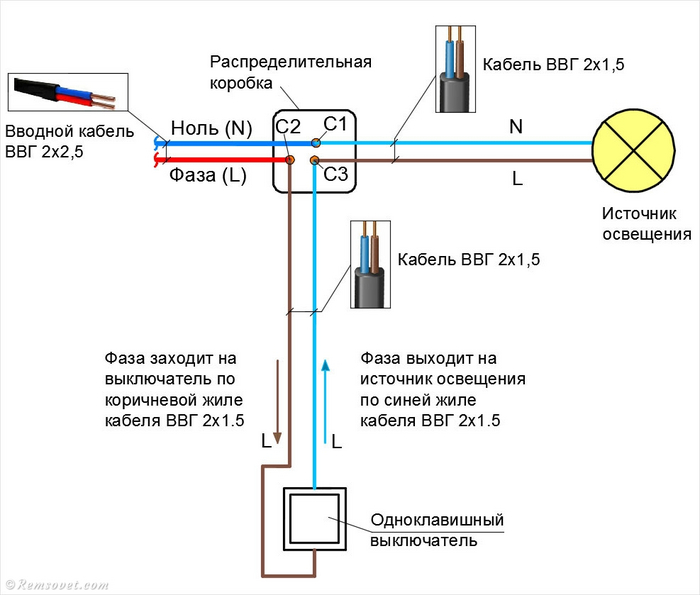

Дело в том, что умный выключатель нуждается в постоянном питании, а в его подрозетник обычно не приходит нулевой проводник, только фазный. Вот типовая схема:

Если у вас в точности так, то нет другого варианта без штробления, кроме как с установкой умного выключателя с паразитным питанием через лампочку. Современные светодиодные лампочки чаще всего не годятся, поскольку им требуется слишком малый ток для свечения. Через такой умный выключатель они начинают светиться или моргать, а выключатель не будет работать стабильно, ну или вообще не будет.

Есть вариант поставить "шунтирующий" конденсатор параллельно лампочке. Так как ток у нас в сети переменный, через конденсатор будет проходить некоторая реактивная мощность. достаточная для питания выключателя. Будет ли при этом моргать в "выключенном" состоянии лампочка - это как повезёт.

Специально привел такую картинку, чтобы показать какая дичь бывает на схемах у китайцев.

Можно ставить лампу накаливания, тогда конденсатор не нужен, но это не экономично.

Надо сказать, что приведённая первой схема типична для совсем уж старой проводки, а в более-менее современных домах электрика для света проведена трёхжильным кабелем ВВГнГ 3x1.5.

Казалось бы, лишний провод, и можно для выключателя использовать двужильный, но никто не заморачивается и тянет одинаковый кабель везде. А ещё бывает, что в комнате штатно доступны два режима освещения, то есть выключатель у нас стоит двухклавишный.

И вот тут возникают дополнительные возможности.

Если мы готовы отказаться от одной из групп света в комнате и нам достаточно одного режима, то выключатель мы можем заменить на умный, а одну из лампочек закоротить на ноль, это приведёт к тому, что ноль придёт в подрозетник выключателя и тем самым будет обеспечено непрерывное прямое питание умного выключателя:

Посмотрите как эта схема похожа на случай с нулём в подрозетнике:

Ещё стоит отметить, что в новостройках застройщик делает проводку зачастую просто через задницу. У меня, например, в кухне третий провод, идущий в выключатель из распаечной коробки, никуда не подключен в этой коробке.Точно так же третий провод от "люстры" тоже никуда не подключен в этой же коробке. Вот ума не приложу, неужели трудно было их скрутить?!

Что ж, пришлось сделать это самостоятельно. Тут кто-то спросит, а зачем, мол, скручивать эти два провода, можно же сразу прикрутить третий провод от выключателя к нулевой скрутке в распаечной коробке? Дело в том, что в распаечной коробке обычно очень тесно и ремонтный запас (особенно у таких рукожопов, как электрики моего застройщика) совсем маленький. Есть риск обломить проводочки переделывая нулевую скрутку и огрести проблемы на ровном месте.

Гораздо проще скрутить (или в моём случае опрессовать гильзой ГМЛ) два свободно болтающихся в коробке проводочка, а ноль к ним подключить уже в люстре, как это я показал на "схеме с возвращением нуля при трёхпроводной проводке" выше.

Кстати, если у вас достаточно глубокие подрозетники под выключателем, то можно оставить штатный обычный выключатель, а на дно подрозетника поместить вот такой вот умный модуль управления светом за 300₽.

Поддерживает он такие схемы подключения:

Пожалуй это будет самый дешевый и доступный способ сделать умный свет в комнате со старой проводкой. 300₽, любые лампочки, штатный любой выключатель, но нужна трехпроводная проводка и достаточно глубокий подрозетник под выключателем.

Напоследок ещё замечу несколько нюансов:

• Если у вас есть Zigbee шлюз, то имеет смысл чуть переплатить и взять Zigbee выключатель или модуль. Это стабильнее, чем вайфай, позволит использовать автоматическое управление без интернета. Ручное управление доступно всегда без всяких интернетов.

• Очень внимательно и аккуратно работайте с электрикой. Если не уверены в своих силах, то доверьте дело профессионалу! Покажите электрику эту статью и объясните чего хотите. Не работайте под напряжением!

• Помните про bus-фактор. Вы можете соорудить хитрый умный дом, который превратится в ад для родных в случае вашего долгого отсутствия. Нужно документировать всё и хранить документацию лучше всего около электрического щитка на виду.

• Просится с языка небольшая шпилька автору исходной статьи. Такое ощущение, что он живёт один. Если в квартире двое или больше человек, то режимов и состояний света становится больше, нельзя просто взять и выключить весь свет в квартире потому, что кто-то один лёг спать или ушел погулять.

• Включать свет по датчику движения - это не всегда приемлемо. Да, если живёшь один, можно многое себе позволить, но порой лишние включения\выключения могут раздражать, особенно в небольшой квартире, когда и так всё видно. Часто можно остановиться на полумерах. Да и включить свет заходя в туалет или гардеробную - это редко проблема. Вряд ли кто-то забудет включить свет, если темно. Это делается на автомате. А вот выключать да, люди порой забывают. В этом случае можно настроить автоматику так, чтобы включение и выключение было по выключателю, но при отсутствии движения больше получаса, например, свет выключался сам. У меня так же отключается и умная розетка утюга: через час после включения и если долго нет движения. Но аккуратнее с этой логикой в туалете или ванной. Если свет по датчику движения только выключается, то ванная и туалет могут оказаться неприятной тёмной ловушкой, а постоянно помнить, что нужно шевелиться - это... ну это не про умный дом, а про геморрой какой-то.

• Не все так уж нетерпимы к голосовому управлению. Сейчас Алиса очень хорошо слышит шепот. Лучше домочадцев=). Она умеет понимать фразы типа "выключи свет через полчаса" или "включи свет в 6 утра". Лично мне, например, лень натыкивать такие настройки в смартфоне каждый раз. Проще сказать.

• Умные лампочки действительно зло в умном доме, но есть места, где они нормально применимы. А именно там, где вы управляете светом в основном или только по датчику движения. К тому же ночью умную лампочку автоматика может включать на слабый тёплый или вообще красный свет, чтобы не будить полностью домочадцев, желающих лишь немного воспользоваться туалетом и продолжить сон. Но тут мне больше нравится ночная подсветка "ниже плинтуса". Кстати, с умной лампочкой можно использовать любые умные выключатели, но не запитывайте лампочку через выключатель. Запитывайте её на постоянку, а включение и выключение настраивайте условной логикой. То есть умный выключатель не будет подключен к нагрузке, а будет лишь триггером для скрипта, включающего умную лампочку.

Я начинаю серию публикаций о том, как умный дом помогает в повседневной жизни. И первая публикация будет об освещении. Здесь я расскажу крупными мазками о том, как можно организовать свет в квартире или загородном доме с помощью системы умного дома. А дальше буду делать статьи уже с подробной конкретикой.

Умные выключатели, проводные и беспроводные

Самое простое, что можно реализовать с умным домом - это проходные выключатели, когда нет возможности протянуть дополнительные провода.

Вы в одном месте ставите умный выключатель, например один из таких:

• Такие я использую на даче

• Такие стоят в квартире

А в любом другом месте ставите беспроводные выключатели или кнопки. Это самое удобное, что может дать умный дом.

Какие проблемы я решал таким способом:

• В квартире выключатель в туалете сделан за дверью, которая открыта, т.к. у нас котики. Постоянно заходить откывать дверь, чтобы включить свет - напрягало. Я поставил умный выключатель, а внутри туалета поставил беспроводную кнопку, вот такую. И теперь вообще забыл про основной выключатель.

• Тоже в квартире из-за выключателя не мог купить большой холодильник, т.к. сам выключатель на стене съедал место. И я тоже решил это с помощью умного дома - поставил умный. А кнопку включения приклеил просто на холодильник

Это базовые вещи, дальше расскажу про сценарии сложнее.

Одна кнопка для всех

Второе от чего тащишься в умном доме, это использование сценариев, которые запускаются по нажатию одной кнопки. Используются те же беспроводные кнопки, но функционала на них больше. Из базовых вещей это два сценария, которые должны быть всегда, и которые создают невероятный комфорт:

Режим "я спать"

Это та же беспроводная кнопка, которая находится рядом с вашей кроватью, и когда вы ложитесь спать, нажимаете её и умный дом делает всё для сна. Т.к. это статья про освещение, то как минимум в квартире выключает свет во всех комнатах (из простого).

Сколько раз у вас такое было, что вы легли спать, а свет в на кухне горит? И каждый раз вы идете и выключаете его. Здесь этого не нужно, нажали кнопку рядом, и свет везде погас.

Режим "я не дома"

Аналогично беспроводным выключателем или кнопкой решается вопрос выключения света, когда вы выходите из дома. Нажал кнопку и не надо разуваться, чтобы выключить свет в спальне, очень удобно и практично.

Не хочу нажимать на кнопки! Пусть всё делается самостоятельно!

С кнопками мы разобрались, но вообще умный дом нужен для того, чтобы вообще ничего не нажимать. И идеальный умный дом именно такой - всё включается и выключается когда нужно, без какого либо вмешательства. Но для этого нужны какие-то электронные триггеры, при срабатывании которых будет передаваться сигнал умному дому. И самое простое это:

Датчики движения и присутствия

Один из самых простых тригеров - датчики движения. Благо сейчас они тоже беспроводные, поэтому их можно установить куда угодно, не прокладывая дополнительные провода. В квартире я использую вот эти.

Уже больше 4х лет стоят, работают. Батарейки ни разу не менял:

С установкой этих датчиков, я перестал нажимать на выключатели в коридоре, в ванной и туалете. Свет автоматически включается, если датчик видит движение. Если движения нет определенное время (можно менять), то свет выключается также автоматически. Удобно? Удобно. Также эти датчики позволяют настроить яркость, при которой они будут срабатывать. Т.е. свет не включается днём, а включается только когда действительно темно.

Алиса - пока.

Одним из тригеров включения и выключения света, может стать умная колонка.

Сразу скажу - я противник голосового управления умным домом. Это также не удобно, как и нажимать на кнопки. Но в каких-то моментах, кроме этого варианта больше никаких вариантов нет.

Например, я сделал алису тригером, когда уезжаю с дачи. Чтобы не нажимать ни на какие кнопки, которые передают сигнал умному дому, о том, что я покидаю дом, я просто говорю "Алиса, пока!". И она выключает везде свет. Никаких кнопок и других действий. Разве не удобно? Удобно)

Дверь закрыта или открыта?

Еще один тригер, передающий команду на выключение света - датчики открытия и закрытия. У меня везде стоят самые просты, вот такие:

Основные сценарии использования:

• При заходе домой, то есть при открытии двери, включается свет в коридоре. Не нужно в темноте искать выключатель.

• Если я моюсь в ванной, закрываю дверь, то в это время перестают работать датчики движения на отключение света. Т.е. так я даю понять умному дому, что я в ванной и свет отключать не надо, если я не двигаюсь)

• Сделал внутреннюю подсветку в шкафу. Шкаф открываю - загорается внутри светодиодная лента. Удобно искать одежду по утрам зимой, и не будить супругу ярким светом, пока она спит.

В целом есть много вариантов их использования. Но в этой статье только про управление светом.

А я знаю, что дверь закрыта и тебя дома нет!

Самое дорогое удовольствие, из этой статьи. Это умный замок. Умный замок сразу понимает когда вы дома, а когда нет, и может выключать свет сам, когда вы уходите, и включать, когда приходите. Никаких Алис, никаких кнопок. Устройство, конечно, не из дешевых. Из самых простых - около 20000 рублей, вот такие.

Но есть версии и дороже. Поэтому в эту сторону смотрите, когда всё у вас уже есть)

Время - лучший тригер

Один из самых простых тригеров срабатывания для включения или выключения света - время. Причем можно выставить и конкретное время, например в 8 утра включать свет, вместо будильника. Или чуть посложней - современные системы умеют определять в какое время происходит закат, и отдавать тригер на включение света. Опять удобно)

P.S. Умные лампочки - зло

Напоследок хочется сказать о, казалось бы простой вещи, об умных лампочках. Я считаю, что концепция умных лампочек оказалась очень НЕ удобной, по крайней мере у меня. Их проблема в том, что они не работают когда выключатель выключен. И это проблема, т.к. приходится постоянно делать костыли типа оставлять выключатель включенным. А если кто-то об этом не знает (гости например), то весь ваш умный дом теряет смысл.

Поэтому - я рекомендую ставить умные лампочки только там, где они действительно необходимы, и где имеют функционал скорее декоративный, чем практический. Например, ставить RGB-лампочки для различного рода подсветки (дома, забора, стены и т.д.) и включать их не с помощью выключателя, а сразу подавая сигнал на лампочку. А в случаях, когда у вас уже лежит электрика и стоят выключатели, не стоит заменять обычные лампочки умными.

Немного расскажу у лайфхаках, при устройстве освещения.

• датчики движения нужно регулировать по высоте и углу наклона, если у вас есть животные. Чтобы не срабатывало на них. Достаточно пару дней поэкспериментировать, и вы найдете правильное положение.

• Еще с животными лучше выключать датчики движения на ночь например. Вдруг ваши котики захотят поскакать на такую высоту, где датчик всё же сработает

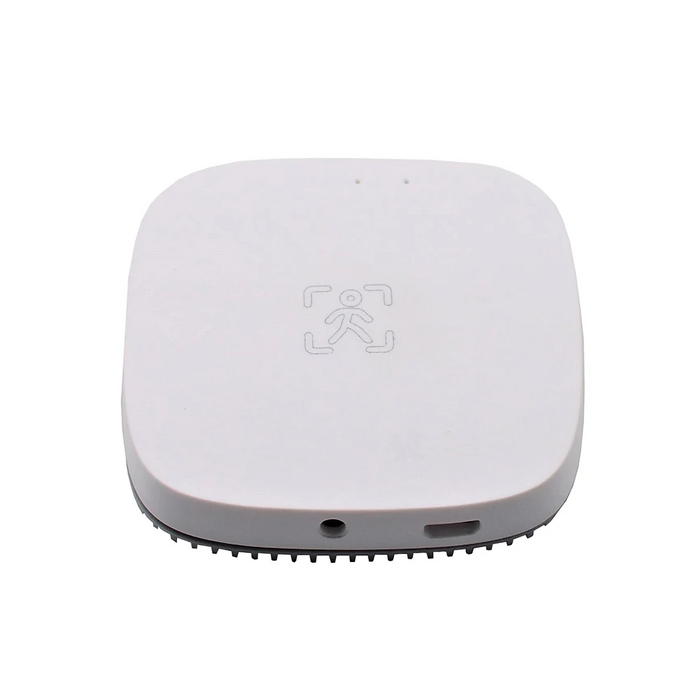

• Вместо датчиков движения, можно стаивить датчики присутвия. Они чуть дороже, но точнее. Можно лежать в ванной не переживая.

• Еще минус умных лампочек, что вам нужно подбирать люстры под них. При использовании умных выключателей, вы не ограничены выбором. Можете ставить что хотите.

И еще раз для начинающих - не ставьте вы сразу колонку Алисы для управления умным домом и светом. Идеальный умный дом - когда он делает всё сам.

P.S. этот текст из моего блога, кому интересно.
