Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Тонкая и строгая, беспроводная клавиатура с ножничным механизмом в компактном, частично алюминиевом, корпусе с возможностью подключения и быстрого переключения между 4-мя устройствами, но со своеобразных размещением некоторых блоков клавиш. Все это о Rapoo E9350L, стоимость которой в розницу составляет около 4500 рублей. Полных альтернатив по схожей цене не найти: это будут либо модели с более дешевым пластиковым корпусом, либо модели с более скромными возможностями подключения.

Технические характеристики

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Из технических характеристик видно, что клавиатура имеет относительно скромные габариты. Особенно Rapoo E9350L выделяется толщиной – 5,3 мм. Разумеется, речь идет о самой тонкой части корпуса. А вот легкой клавиатуру не назовешь – 445 грамм, но это скорее плюс.

Упаковка и комплектация

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Клавиатура Rapoo E9350L поставляется в двухслойной картонной коробке, внешняя часть которой сине-зеленого цвета. Внутри упаковки располагается сама клавиатура, USB-передатчик, зарядный кабель и печатная инструкция.

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Внешний вид и конструкция

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

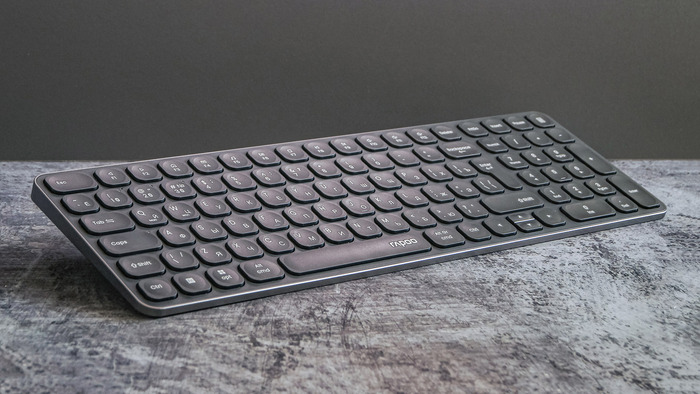

Визуально, Rapoo E9350L – строгая и стильная беспроводная клавиатура. Лицевая сторона выполнена из темно-серого, почти черного пластика. Клавиши островные, со скругленными углами. Также в глаза сразу бросается не самая обычная компоновка клавиш, но об этом чуть позже. Габариты клавиатуры скромные, 363 х 119 мм, что, учитывая наличие полноценного блока цифровых клавиш, немного.

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Нижняя часть выполнена одной-единственной алюминиевой деталью, которая представляет собой своеобразное корытце, края которого заходят на торцевые стороны.

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Здесь расположились пять одинаковых резиновых ножки, которые цепляются за рабочую поверхность, и, учитывая относительную увесистость клавиатуры, делают это успешно.

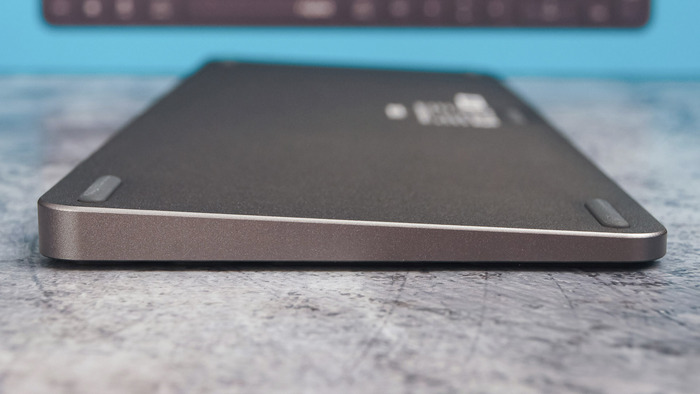

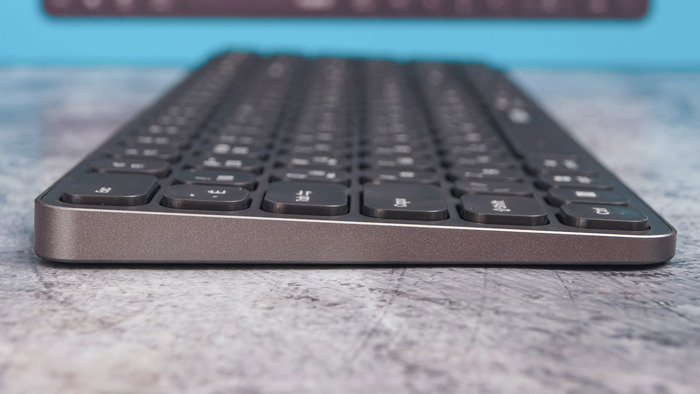

При взгляде с торца видно, что корпус клавиатуры очень тонкий – 5,3 мм со стороны пробела. Никаких ножек регулирующих наклон здесь нет.

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

На верхнем торце, блице к левому углу, расположились трехпозиционный (радиоканал – отключено – Bluetooth) переключатель и разъем USB type-C для зарядки.

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Клавиатура Rapoo E9350L имеет необычное расположение некоторых клавиш и целых блоков клавиш. Это обусловленную компактными размерами. Общее количество клавиш 99 штук с ресурсом 500 млн. нажатий.

Блок клавиш для управления курсором здесь отсутствует в привычном виде: стрелки сохранились, но их расположение изменено. Клавиши Home, End, Page Up и Page Down убраны как отдельные элементы — их функции перенесены на цифровой блок, и активируется функционал этих клавиш при выключенном NumLock. Выше, над цифровым блоком, нашли себе место кнопки PrtSc, Insert, Pause и специальная клавиша для вызова калькулятора. Промежуток между цифровым блоком и основными клавишами заметно уменьшен, а ряд функциональных клавиш F1–F12 никак не отделен от основных клавиш. Клавиша Delete расположена сразу над Backspace и завершает функциональный ряд.

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Rapoo E9350L использует раскладку ISO, что проявляется в двухэтажном Enter, а также в укороченном левом Shift, который соседствует с обратным слешем. Среди других особенностей: рядом с левым Ctrl добавлена клавиша Fn, а справа от пробела остались только Alt и Ctrl. От правой клавиши вызова контекстного меню и клавиши Win отказались, чтобы освободить место для блока стрелок под правым Shift.

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Стрелочный блок занимает всего три клавишных «гнезда»: клавиши «влево» и «вправо» полноценные, а «вверх» и «вниз» вынуждены делить одно «гнездо».

Эргономика и использование

Качество сборки E9350L на высоте: корпус хорошо собран, прочен и обладает высокой жесткостью. Не прогибается ни при печати, ни при попытках скрутить клавиатуру.

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Звук нажатия клавиш относительно тихий, но громче мембранных моделей клавиатур. Впрочем, это особенности ножничного (чиклетного) механизма. Звук нажатия пробела заметно громче и звонче мелких клавиш. Видимо подвели стабилизаторы.

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Клавиатура низкопрофильная и удобна будет пользователям, которые привыкли к такому профилю. Например, переход от клавиатурных клавиатур к Rapoo E9350L должен даться легко. Отличие от клавиатурного профиля все же есть – вогнутость колпачка. Это делает набор текста чуть комфортнее. Тем, кто привык к «зубастой» механике, разумеется, придется привыкать.

А вот к чему придется привыкать большинству пользователей в чьи руки попала E9350L, так это расположение некоторых блоков клавиш. Так, например, слэш у левого Shift часто непроизвольно нажимается, а Del приходится сперва искать глазами. Непривычен, после полноразмерных клавиатур и неотделенный блок функциональных клавиш (F1–F12). Во многом, конечно, вышеописанные особенности – вопрос привычки.

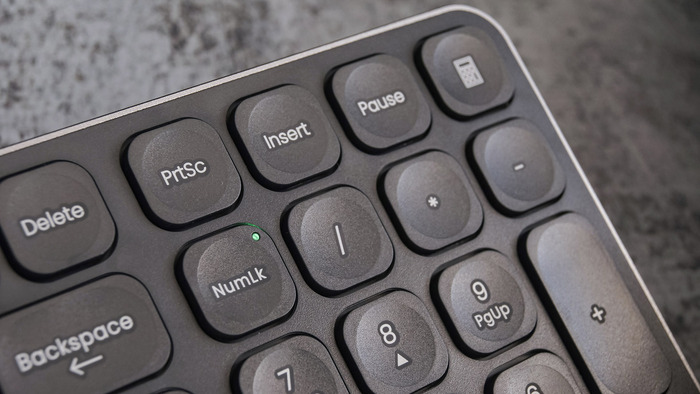

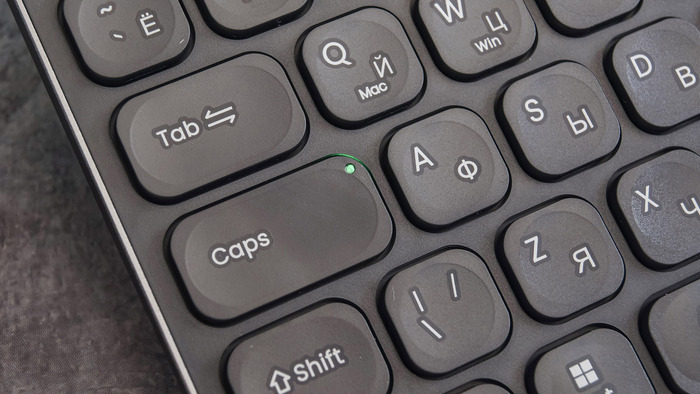

Индикаторы NumLock и CapsLock встроены прямо в соответствующие клавиши. Это удобно и экономит место, к тому же они зелёные, умеренно яркие и хорошо заметные.

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Клавиши с цифрами 1, 2 и 3 оснащены миниатюрными индикаторами, отображающими активный Bluetooth-канал. В любых режимах подключения сигнал остаётся стабильным, а нажатия обрабатываются быстро и точно, без задержек.

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Подключение через USB-ресивер мгновенное, без необходимости дополнительной настройки. Сопряжение по Bluetooth (5.0) тоже не вызвало сложностей, даже с Android-смартфоном. Более того, клавиатура поддерживает одновременное подключение к трём устройствам с быстрым переключением между ними – мультирежимность. По Bluetooth одновременно можно соединиться с тремя устройствами с мгновенным переключением между ними. Чтобы переключиться на радиоканал (и обратно) нужно передвинуть переключатель на верхнем торце клавиатуры.

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Клавиатура оснащена мультимедийными клавишами. Всего их 13, из которых 12 активируется совместным нажатием с FN. Ну, есть и есть. Я редко использую их, за исключением регулировки громкости. Кому-то будет приятно.

Аккумулятор у клавиатуры встроенный. Его емкость 500 мАч. И производитель заявляет время работы на одном заряде до 240 часов. Это 30 дней при 8 часах в сутки. У меня за 10 дней работы по 10-12 часов признаков разряда нет.

Заключение

Обзор мультирежимной беспроводной клавиатуры Rapoo E9350L Электроника, Компьютерное железо, Сборка компьютера, Клавиатура, Компьютер, Компьютерная помощь, Обзор, Периферия, Длиннопост

Rapoo E9350L — это компактная низкопрофильная клавиатура с ножничным механизмом, цифровым блоком, встроенным аккумулятором и возможностью подключения к нескольким устройствам по Bluetooth и радиоканалу. Модель можно рекомендовать тем, кто привык к ноутбучным клавиатурам и хочет избавиться от лишних проводов.

Плюсы

  • Два типа подключения: радиоканал и Bluetooth

  • Мультирежимность – возможность быстро переключаться между несколькими устройствами

  • Приятные материалы, значительная часть корпуса из алюминия

  • Высокая жесткость и прочность корпуса

  • Наличие полноценного блока цифровых клавиш

  • Компактность

Минусы

  • В корпусе клавиатуры нет отсека для хранения USB-передатчика

  • Нет регулировки уровня наклона

Спорно

  • Специфическое расположение некоторых клавиш

Мой личный телеграм-канал

Показать полностью 20
2
Вопрос из ленты «Эксперты»

Апгрейда вопрос

Как думаете, пора переезжать на сокет AM5?

Варианты:

1) Обновить Ryzen 5 5600X на Ryzen 7 5700X

2) Переехать на новый сокет

Причина: смена железа в другом компе с апгрейдом основного

В финансах не затруднен (без фанатизма)

2

Обзор TWS-наушников Creative Zen Air Pro

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Creative Zen Air Pro - полностью беспроводные стереонаушники (TWS) с функцией активного шумоподавления (с возможностью работы в прозрачном режиме) и длительным временем работы на одном заряде, а также поддержкой Bluetooth LE Audio, а значит и кодека LC3 + и других. Знакомимся.

Розничная стоимость Creative Zen Air Pro - около 5500-6000 руб (на момент публикации материала).

Технические характеристики

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Упаковка и комплектация

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Поставляется Creative Zen Air Pro в небольшой коробке белого цвета с оранжевой полосой – традиционный стиль Creative. На лицевой стороне разместилось художественное изображение наушников с кейсом и крупным шрифтом обозначено наименование модели. На одной из торцевых сторон пиктограммами обозначены основные особенности устройства.

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

На тыльной стороне размещена малоинтересная информация на разных языках, а также схематичное изображение комплекта поставки. Кстати, он включает в себя, помимо кейса с наушниками, зарядный кабель USB-C, краткое руководство и две пары сменных амбушюр разного размера.

Кейс

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Кейс Zen Air Pro имеет привычную форму без острых углов. Что касается цвета, то белым наушникам – белый кейс. Логично.

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Возле крышке есть небольшая прорезь, которая облегчает открывание. Ниже разместились четыре зеленых индикатора, расположенных в ряд и овальная кнопка.

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

На верхней грани крышки разместилась надпись Creative, выполненная фирменным шрифтом, на нижней – разъем USB-C для зарядки. Кстати, поддерживается также беспроводная зарядка по стандарта Qi, но вот саму зарядку придется приобретать отдельно.

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

На оборотной стороне кейса расположился информационный стикер, где из интересного разве что емкость встроенного аккумулятора да требования к зарядному устройству.

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Наушники внутри кейса стоят вертикально и вставляются ножкой вниз.

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Внутренние поверхности кейса изготовлены из серого, частично глянцевого, пластика, а гнезда для левого и правого наушника маркированы как L и R, соответственно. На дне «колодцев», предназначенных для ножек наушников видно пару подпружиненных контакта, необходимых для зарядки. Внутри кейса наушники фиксируются магнитом.

Наушники

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Наушники Zen Air Pro относительно крупные, а форм-фактор предполагает наличие ножки. Внешняя часть наушников плоская, будто бы лишнее простоя отсекли острым лезвием в одно движение. На верхнем, круглом «пяточке» разместился сенсор управления. В самом верху можно заметить отверстие микрофона «Feedforward», которые нужен для прозрачного режима работа шумоподавления. На ножке есть небольшой светодиодный индикатор, а также малозаметная стилизованная буква «А» – один из логотипов Creative.

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Чашечки имеют форму эллипсоида, что добавляет эргономики. Здесь же можно заметить отверстие микрофона «Feedback», благодаря которым осуществляется фильтрация нежелательных шумов при работе в режиме шумоподавления.

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Звуководы находятся на краю элипсоида и оканчиваются овальным отверстие прикрытым металлической сеткой. Сверху надеты амбушюры из белого полупрозрачного силикона.

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

На ножка есть едва заметные обозначения «L» и «R», выполненные светло серой краской. Здесь же можно увидеть два контакта желтого цвета и отверстие еще одного микрофона. Да, у Zen Air Pro по три микрофона на каждом наушнике.

Эксплуатация и звучание

Посадка Creative Zen Air Pro комфортная. Сидят в ушах плотно, но не давят. В комплекте есть две пары сменных амбушюр разного размера – на тот случай если те, что установлены сразу, не подойдут пользователю.

Сопряжение не таит ничего сложного. При открытии крышки кейса наушники автоматически переходят в режим сопряжения. Для ручного сопряжения необходимо нажать у удерживать единственную кнопку кейса на протяжении 3 секунд.

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Наушники Zen Air Pro поддерживают кодеки AAC, LC3, LC3+(ULL) и SBC. Прослушивание производилось при помощи последнего.

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Об управление можно много писать словами, но гораздо нагляднее и достаточно информативно оно отображено в инструкции.

Звучание наушников Creative Zen Air Pro я бы охарактеризовал как хорошее. Бас ощущается глубоким и достаточным. Средние частоты на мой вкус немного задраны, а верха хоть и чистые, но малость глуховатые. Пара минут настроек эквалайзера исправили ситуацию и знакомые треки зазвучали так, как я привык их слышать. Такие вот субъективные ощущения от прослушивания.

Максимальная громкость Zen Air Pro достаточно высокая и ее достаточно как для оживленной улицы, так и для помещения. Для комфортного прослушивания музыки дома я выставлял громкость на уровень ≈70%.

Уровень пассивного шумоподавления низкий. Надетые наушники почти не приглушают окружающие звуки. У обозреваемых наушников есть функция активного шумоподавления (ANC) с прозрачным режимом Ambient при включении которого слышно всё что происходит вокруг.  Микрофоны улавливают фоновые звуки и пускают их в наушники. Полезно, когда нужно не только слушать музыку, но и мониторить окружающую обстановку. Например, во время пробежки или поездки на велосипеде. Режимы работы переключаются вкруг ANC on -> ANS off -> Ambient -> ANC on и далее по кругу. Жест переключения режима шумоподавления – двойной тап по левому наушнику. Кстати, площадь сенсорных поверхностей приличная и холостые тапы бывают крайне редко.

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Функционалом наушников можно управлять через фирменное приложение Creative App. Там можно посмотреть уровень заряда наушников, настроить эквалайзер, отрегулировать уровень шумоподавления, а также изменить управление.

Автономность. На одном заряде наушники проработали 6 часов на уровне громкости 50-70% с отключенным ANC и в приложении значиться остаток заряда 32%. Заявленные производителем 9 часов без шумоподавления и 6 часов с активированным ANC выглядят правдиво.

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Что касается зарядки, то уровень заряда кейса обозначается индикаторами. Цена одного огонька индикатора 25%. При постановке кейса на зарядку индикация также показывает текущий уровень заряда, с тем отличием, что крайний светодиод моргает. Когда наушники вставлены в кейс начинается их зарядка и крайние (правый и левый) индикаторы моргают. По завершению зарядки эти же индикаторы какое-то время горят непрерывно, а затем гаснут.

Заключение

Обзор TWS-наушников Creative Zen Air Pro Электроника, Tws, Наушники, Беспроводные наушники, Обзор, Длиннопост

Creative Zen Air Pro – приятные, хорошо сидящие наушники с удобным управлением. Звук хороший, а максимального уровня громкости хватит для большинства сценариев использования. Активное шумоподавление расширяют возможности использования, а режим прозрачности улучшает уровень безопасность. Вот такое резюме.

Мой личный телеграм-канал

Показать полностью 18
2
Вопрос из ленты «Эксперты»

Нужен совет по блоку питания

Привет народ.

Хотел спросит совет, может кто подскажет. Есть видеокарта ASUS ROG Strix GeForce RTX 3060 Ti на пк и он питается от блока питания be quiet SYSTEM POWER 9 700W. В характеристика видеокарты указана требуемая мощность 750W, а блок выдает 700. И в таком тандеме он проработал год. Хочу исправить эту ситуацию и взят блок питания на 850W. На какие модели стоит обратить внимание?

P.S. Этот блок был взят из-за ошибки. Расчет потребления видеокарты был взят из указанных данных (350W). А на рекомендуемую производителем, не обратили внимания. Хотя в работе и в играх проблем не было.

11

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

ASUS ROG MAXIMUS Z790 DARK HERO – одна из самых дорогих материнских плат с сокетом LGA1700. Шутка ли, без малого 100 000 рублей? На сайте производителя DARK HERO описывается в очень положительном ключе, но на слово мы верить никому не будем. Познакомимся с сабжем в подробностях и посмотрим, что пользователь получит за эти деньги.

Технические характеристики

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Упаковка и комплектация

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

ASUS ROG MAXIMUS Z790 DARK HERO поставляется в очень крупной, даже для полноформатной платы, коробке. Основной ее цвет черный, а цвет шрифта белый. Логотипы и некоторые надписи металлизированы.

Открывается коробка на манер шкатулки, а внутри пользователя встречает пластиковый чехол, который, по всей видимости, служит для дополнительной защиты платы.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Комплект поставки довольно богатый, но не то, чтобы прям экстраординарный. Из интересного: WIFI антенна, тканевый брелок ROG, флешка с драйверами, колодка для удобного подключения фронтальной панели корпуса. Конечно же есть кабели, дополнительный крепеж и термопрокладки для M.2-накопителей. Из самого интересного здесь – крепление для дополнительного вентилятора в области планок памяти. Можно установить вентилятор размером до 60 мм.

Внешний вид и оснащение

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Первое на что обращаешь внимание, взяв в руки ASUS ROG MAXIMUS Z790 DARK HERO – большой вес. Она реально тяжелая, раза в три тяжелее простеньких полноразмерных плат. Впрочем, такая особенность объяснима. Даже при беглом осмотре заметно, что голого текстолита у Z790 DARK HERO не так много. Большая часть поверхности плата закрыта радиаторами и всевозможными металлическими усилителями. Будто доспехи рыцаря.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Даже тыльная сторона платы почти целиком закована матовой металлической пластиной с глянцевой надписью «DARK HERO» и логотипом ROG. Эти латы не только декоративный элемент, но также придают жесткость плате, а также являются элементом пассивного охлаждения.

Металлический бэкплейт сокета черного цвета и рядом хорошо сдвоенные отверстия для крепления кулера или иной системы охлаждения. Почему сдвоенные? Потому что плата поддерживает установку как систем охлаждения предназдначенных для старых сокетов LGA1200/115x, так и для (не такого уже и) современного LGA1700. Напомню, что  при использовании старых кулеров/СЖО стоит помнить, что процессоры с сокетом LGA1700 имеют меньшую высоту по сравнению с предыдущими поколениями.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

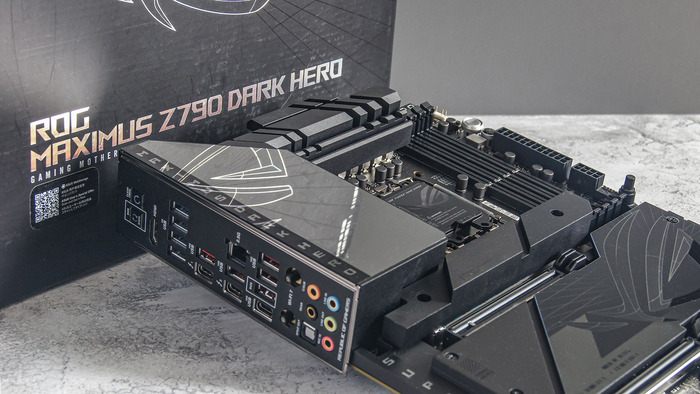

Панель ввода/вывода весьма богата на USB, которых в общей сложности здесь аж 11, включая три USB-C, два из которых поддерживают Thunderbolt 4 (40 Гбит/с). Также есть кнопки обновления BIOS и сброса CMOS. А вот видеовыходы представлены лишь одиноким HDMI 2.1 и привычной пары в виде DisplayPort 1.4 ему не досталось. Впрочем, врядли кто-то будет собирать систему на такой материнской плате без дискретной видеокарты, где и тех и других разъемов будет в избытке.

Питание процессора подводится двумя 8-pin коннекторами EPS12V, и помимо привычного ATX 24-pin плата дополнительного записывается 8-pin PCIe. Последний, как я понял, нужен для дополнительного питания USB 3.2 Gen2x2 порта (внутренний коннектор), который умеет заряжать устройства в режиме быстрой зарядки при мощности до 60 Вт. Без этого коннектора мощность будет ограничена 27 Вт.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Цепи питания процессора охлаждает массивнейший радиатор с развитым оребрением. Он состоит из двух отдельных деталей, соединенных теплопроводной трубкой. Теплосъем производится через термопрокладок толщиной навскидку 1 мм причем и с дросселей, и со сборок.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Дополнительный теплосъем производиться с обратной стороны печатной платы: металлическая пластина через термопрокладки (толщиной ≈3 мм) контактирует с текстолитом в области фаз питания.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Вместе с радиаторами VRM снимается и пластиковый кожух с красивой иллюминацией, который во включенной состоянии выглядит вносит ощутимый вклад в эстетике собранной системы.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Система питания процессора ASUS ROG MAXIMUS Z790 DARK HERO насчитывает 21 фазу (18 на VCore, 2 на VCCIO и 1 на iGPU). Эти 21 фазы построены из одной сборки Renesas ISL99390 (до 90 А) и дросселя каждая. Работают они под управлением контроллера Renesas RAA229131. VCCSA имеет отдельную двухфазную схему питания из пары MPS2226, под управлением контроллера MPSR07 от Monolithic Power Systems. Система питания процессора ну очень внушительная. Потянет абсолютно любой процессора, абсолютно на любых настройках.

Справа от сокета традиционно размещены четыре слота оперативной памяти с поддержкой «max. 192GB, DDR5 8000+(OC)». Приоритетность использования слотов обозначена на текстолите.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Плата имеет три разъема PCIe: два полноразмерных x16 (если задействованы оба, то x8 + x8) с поддержкой PCIe 5.0 и один x4, работающий на PCIe 4.0. Полноразмерные разъемы получили исполнение через SafeSlot – металлическая рубашка и дополнительные точки пайки.

PEG разъем оснащен замком слота Q-Release, который открывается простым нажатием на кнопку. Очень удобная функция, впрочем встречается она в платах ASUS довольно часто.

У нижнего края платы можно найти переключатель Alteration PCIe, который позволяет физически переключать переключить стандарт PCIe.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Чтобы добраться до разъемов M.2 придется снять очередную порцию лат с платы. Верхний M.2-cлот имеет отдельный массивный радиатор (брусок с сечением ≈2x2 см). Остальные слоты накрыты огромной общей пластиной, толщиной около 5 мм.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

ASUS ROG MAXIMUS Z790 DARK HERO насчитывает целых пять разъемов M.2. Верхний может поддерживает интерфейс PCIe 5.0 x4 и может принять длинные SSD форм-фактора 22110 и все что короче тоже. Остальные разъемы работают на PCIe 4.0 x4. Два нижних разъема имеют крепеж лишь для 2280, остальные для 2242/2260/2280.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Верхние три M.2 также имеют подпорные пластины для накопителей – своеобразный бэкплейт, который также отводит тепло от тыльной стороны SSD. Монтаж накопителей во все M.2-разъемы безвинтовой. Осуществляется поворотом пластикового фиксатора (Q-Latch).  Удобнее и быстрее винтов.

Помимо четырех разъемов M.2 дисковая подсистема DARK HERO имеет четыре SATA-разъема. Расположены они у правого края платы и ориентированы параллельно плоскости текстолита.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Сняв броню M.2-слотов обнажается теплосъемная пластина чипсета. Он напрямую контактирует с огромной пластиной брони, так что сильно увеличивает фактическую площадь теплоотвода. Фиксируется все при помощи винтов. Никаких пластиковых фиксаторов и клипс! Н – надежность! Контакт теплосъемной пластины с кристаллом чипсета производится через термопрокладку.

Что касается колодок для подключения внешних USB, например, на фронтальной панели корпуса, то здесь пара USB 2.0 (4 разъема), пара USB 3.2 Gen1 (4 разъема) и одна USB 3.2 Gen2x2 (Type-C) с поддержкой PD/QC4+ мощностью до 60 Вт.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Проводная сеть Ethernet (до 2,5 Гбит/с) реализована контроллером Intel I226-V. За беспроводные интерфейсы (Wi-Fi 7 (802.11a/b/g/n/ac/ax/be) и Bluetooth 5.4) отвечает Intel BE200NGW.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Аудиоподсистема реализована чипом Realtek ALC4082 (32 бит / 384 кГц). тракте имеется цифро-аналоговый преобразователь ESS ES9218PQ

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Верхний угол платы имеет сдвоенный сегментный индикатор POST-кодов, который дополнительно продублирован более простым и часто встречающимся решением – четырьмя светодиодами загрузки и инициализации. Рядом расположились кнопки Power, Retry и Flex Key. Функционал последней можно настроить и BIOS.

Для подключения системы охлаждения у ASUS ROG MAXIMUS Z790 DARK HERO предусмотрено целых восемь 4-pin разъемов. Каждый разъем держит ток до 1 А, т.е. может долговременно питать вентилятор мощностью до 12 Вт. В дополнение к AIO_PUMP у платы есть 3-pin разъем для подключения мощной помпы СЖО – W_PUMP+ (до 3 А, 36 Вт).

Для подключения устройств с подсветкой у DARK HERO предусмотрено: 3 х ARGB (5V-D-G) и 1 х RGB (12V-G-R-B).

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Полностью раздетая плата выглядит значительно скромнее. Рыцаря без доспехов уже и не узнать.

BIOS

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Визуальная составляющая UEFI выполнена в стиле ROG — черный с красным и логотип в верхнем углу. Первоначально пользователя встречает упрощенный интерфейс, но можно переключиться на продвинутый.

Основные разделы тонкой настройки системы собраны во вкладке Extreme Tweaker и, в частности, в подразделе Tweaker's Paradise. Подробно останавливаться на описании BIOS, отмечу лишь те особенности, что явно бросились в глаза.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Функционал кнопки «Flex» можно настроить во своем потребностям, пусть вариантов не так и много.

DIMM Flex – функция динамического разгона ОЗУ. Плата сама снижает частоту памяти, ориентируясь на датчики, чтобы предотвратить чрезмерный нагрев планок.

Также есть предустановленные профили разгона DDR5, которыми можно воспользоваться чтобы не заморачиваться подбором часто/напряжений/таймингов.

В целом настроек огромная масса, впрочем, как и полагается материнской плате на старшем чипсете в старшем же ценовом сегменте. И если пользователю оно надо, то тут есть где покопаться.

Тестирование

Система собрана на открытом стенде. Материнская плата находится в горизонтальном положении (лежит). Основными комплектующими явлются: процессор Intel Core i7-13700K и комплект DDR5 – ADATA XPG Lancer Blade RGB 2x16 ГБ (AX5U6400C3216G-DTLABRBK). За охлаждение процессора отвечает Thermalright Frozen Horizon 360 White ARGB. BIOS был обновлен до последней (на момент подготовки обзора) стабильной версии — 1704. Все настройки сброшены на базовые. Лимиты потребления стандартны для процессора Core i7-13700K, то есть PL1 и PL2 равны 253 Вт. Профиль XMP активирован. Температура воздуха в тестовом помещении находилась на уровне 26-27 °C.

Нагрузка на систему производилась при помощи режима SmallFFT в утилите Prime95 – один из самых тяжелых стресс-тестов для системы питания процессора.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

По прошествии часа жесточайшего стресс-теста, температура VRM не перевалила и за 80 °C. Это очень мало для процессора, потребляющего 253 Вт. Важно отметить, что материнская плата не подвергалась даже минимальному обдуву и находилась в горизонтальном положении. Это положение, учитывая конфигурацию радиаторов, не способствует естественной конвекции воздуха. Кроме того, использование системы жидкостного охлаждения исключает циркуляцию воздуха в области процессорного разъема, которая могла бы иметь место даже при использовании простого башенного кулера. В реальных условиях, при установке платы в корпус с минимальной принудительной вентиляцией, термодатчик VRM материнской платы ASUS ROG Maximus Z790 Dark Hero показывал бы более низкое значение. Ну и такой нагрузки как  дает на процессор Prime95 не встречается или почти не встречается. Так что, в обычной жизни температура VRM вряд ли будет перешагивать отметку и в 70 °C.

Для наглядности сравним температуры VRM платы Maximus Z790 Dark Hero с платами на чипсете Z790, но из других сегментов.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Чуть более чем резе полчаса нагрузки обозреваемая плата Dark Hero оказывается на десяток градусов холоднее TUF и на два десятка градусов холоднее Prime. Уточню, что нагрузка на все три платы производилась одинаковая, а тестовый стенд состоял из одинаковых компонентов (за исключением самой мат.платы, разумеется). Условия тестирования также были идентичными.

Обзор платы верхнего ценового сегмента ASUS ROG MAXIMUS Z790 DARK HERO Компьютерное железо, Сборка компьютера, Компьютер, Материнская плата, Обзор, Asus, Игровой ПК, Длиннопост

Dark Hero позволил очень хорошо раскочегарить оперативную память. ADATA XPG Lancer Blade RGB 2x16 ГБ (AX5U6400C3216G-DTLABRBK) со встроенным профилем XMP 6400 МГц при CL32 удалось заставить работать на частот 8000 МГц CL38. Хороший ли это результат? А как вы сами думаете?

Заключение

ASUS ROG MAXIMUS Z790 DARK HERO – оснащенная по высшему разряду материнская плата, предназначенная для любых процессоров на сокете LGA1700 и готовая к любым задумкам энтузиастов. Здесь можно написать любые хвалебные эпитеты и скорее всего они не будут голословными. Впрочем, чего еще ждать от материнской платы из старшего ценового диапазона?

Мой личный телеграм-канал

Показать полностью 24
4

Помощь в сборке ПК

Доброго времени суток, железные манчкины.
Когда-то давно я увлекался сборкой ПК, но спустя какое-то время безнадёжно отстал от прогресса и технологий. И вот появилось желание немножко прокачать свой ПК, чтобы можно было играть в современные проекты, хотя бы на высоких настройках. Не говоря уже про ультра. К примеру новый path of exile 2 или spacemarine 2, ну или иноагентские сталкер и драгон эйдж.

По вводным, что есть на данный момент:
Проц: i5 4690k
Материнка: asus h81-gamer
Память: ddr4 16 gb
Видеокарта: radeon rx 6650 xt
Питание: aerocool vx plus 750

Как я понимаю менять нужно процессор 100%, это значит сменить и МП и память уже на DDR5 заменить. Тогда до кучи под систему можно и M2 диск выбрать. Возможно с новым ЦП и блок под замену.

По моделям не ориентируюсь вообще, что брать? Бюджет на апгрейд наверное около 100к, плюс минус.

11

Ответ на пост «Надеюсь отдельный котел для вас уже греется»3

Мало для кого секрет, что Авито - дно. Отзывы скупают, и это никак не модерируется. Искал рабочих для ремонта, а там отзывы куплены у половины, причем не нужно быть гением чтобы это понять, когда у строителей в день по 10 отзывов появляется.
Благо конкуренты не спят:
Нужны люди - иди на профи;
Нужна недвижимость - на домклике не плохо;
Авто? Ну всем понятно что на авто ру.
Ждём когда в продажах всякого барахла их тоже скинут с плота.

6

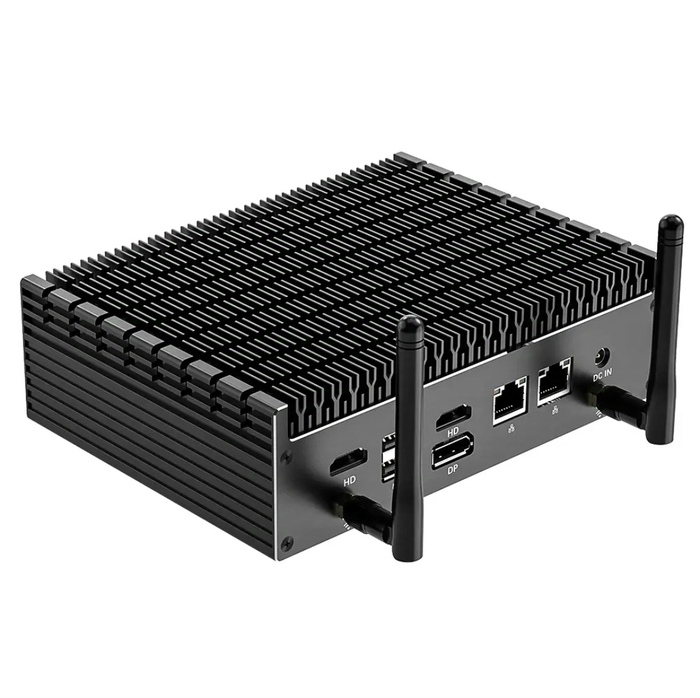

Охлаждение неттопа

Есть noname неттоп с пассивным охлаждением.
Камень i7-1355u без нагрузки 70-75 градусов.
Потребности в работе под нагрузкой нет.
Поставил на бок, но особо не помогло.
Вопрос: если снять с него нижнюю крышку, это поможет охлаждению? Чтоб материнка смотрела на улицу.
Была ещё идея насверлить дырок в корпусе, но колхоз и не уверен в результате.
Буду благодарен за конструктив.

Охлаждение неттопа Компьютерное железо, Неттоп, Охлаждение, Перегрев
Отличная работа, все прочитано!
