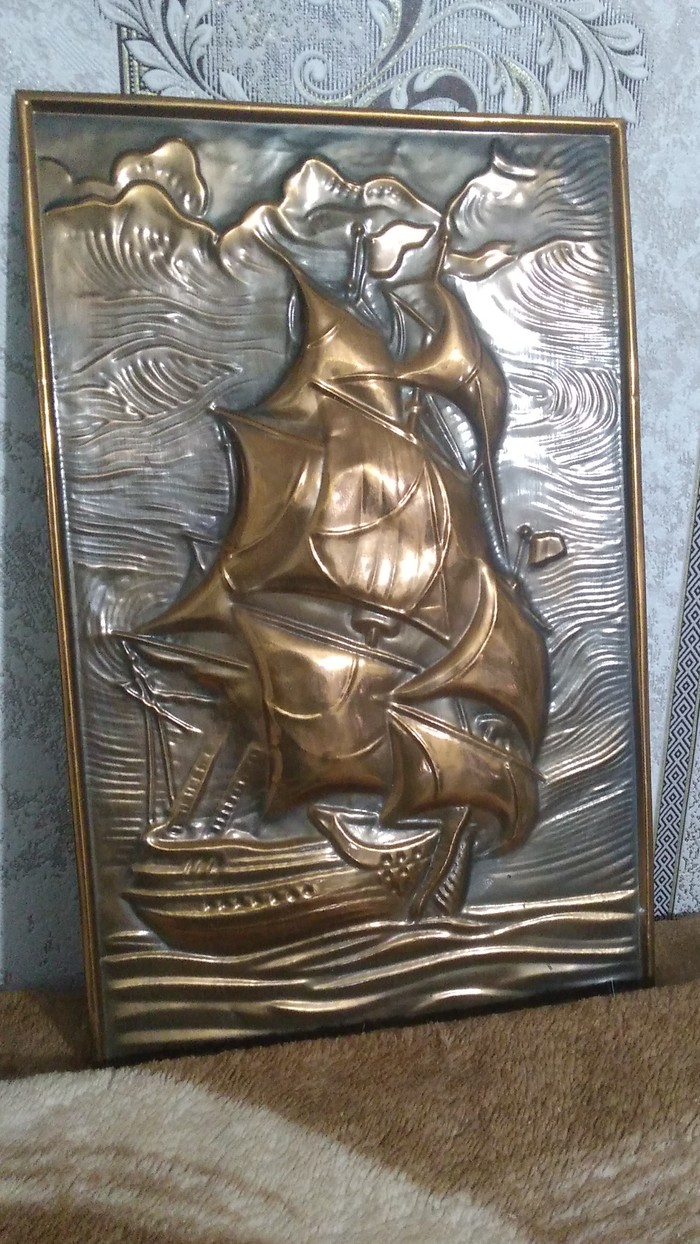

Здравствуйте !! Доброго всем времени суток! У меня есть хобби, я занимаюсь созданием форм из силикона и заливкой гипсом! Данным способом Снимаю копию впервые и хочу поделится с вами своим опытом! Одним из первых этапов к сожалению не смог с вами поделится, и не сфотографировал! Постараюсь описать в кратце!Нам нужен обычный силиконовый герметик, и нужен тазик с тёплой водой примерно 2-3 л и любое моющее средство,подойдёт даже шампунь! Нужно сделать мыльный раствор такой чтобы он был достаточно "скользким" затем просто выдавливаем герметик в эту воду в последствии силикон становится как пластелин его нужно взять в руки и размять, (он не будет липнуть к рукам если там достаточно средства) Затем просто облепливаем нашу заготовку как можно сильнее прижимая наш силикон,это нужно что бы не было пустых пространств и пузырьков и что бы он передал как можно лучше форму заготовки!

Далее нужно подождать сутки для того что бы силикон застыл, и приготовить форму для заливки в последующем её гипсом

Затем готовую уже застывшую заготовку поместить в нашу опалубку

Затем развести гипс в моём случае это гипс марки г16 желательно развести как можно гуше и залить нашу опалубку

На следующем этапе ждём когда гипс высохнет и разбираем нашу апалубку и вытаскивает заготовку

На следующем этапе отделяет нашу заготовку от силикона и ложим в гипсовое ложе

Всё теперь можно заливать её гипсом но прежде нужно развести мыльный расвор! Хоз мыло и тёплая вода! Опрыскать силикон или же нанести тонким слоем кисточкой на поверхность силикона! ( это предотвратит появление пузырьков )

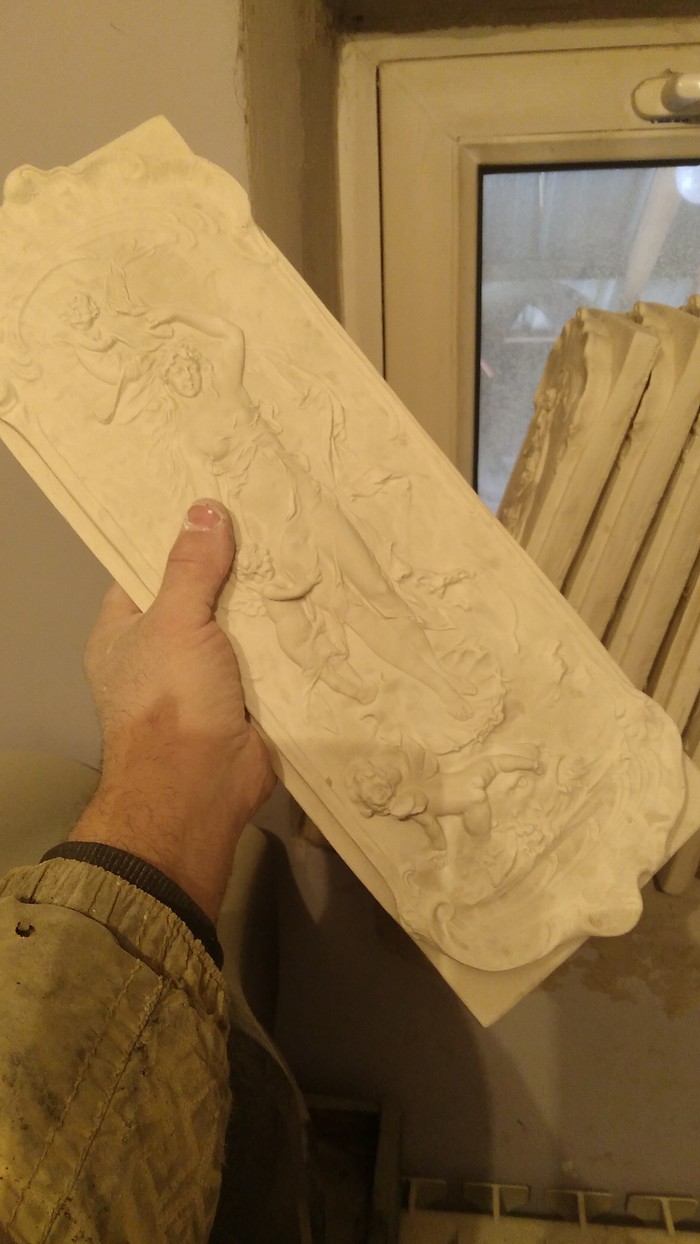

Всё готова!! Первый блин комом так как медь дала окись и эта окись осела на силикон и передала небольшой налёт на гипс! В следующих статьях опубликую как и чем будет грунтована и окрашена наша работа! Доброго всем дня! Надеюсь вам понравилась статья! P.s не обращайте внимания на ошибки в моём тексте и отсутствие знаков препинания в частых случаях это отсутствие запятых! Так как эта статья была создана за всего за 5 минут

Итак, добрый день. Возможно Мои идеи не так изящны, но их можно реализовать из "глины и палок". То, что нацарапано на рисунке, работает в реальности в доме в деревне. Электричество там с перепадами и перебоями + дорогое. Реализовывал схемы папа, он у меня имеет опыт ремонта радиотехники, и повторить Этот " Шедевр " смогут многие. Изначально, он не думал переводить освещение на 12 вольт, просто поставил стабилизатор, но этого оказалось мало, и в ходе замены проводки в доме я ему посоветовал сразу увеличить сечение проводов до 2,5мм и в будущем перевести его на 12 вольт. Отец прислушался. До недавнего времени было проблемой купить лампы е27 на такое напряжение, но полгода назад я их нашёл в леруа. 12-36 вольт 12 ватт. Шикарно. С них всё и завертелось. Сначала папа просто подкинул АКБ+ зарядник к группе освещения, по одной лампе в комнате. Потом купил на Али экспресс повышающие и понижающие DC-DC преобразователи разной мощности: слабые - чтобы снизить напряжение для LED- лент или самодельных светильников, мощные - чтобы поднять напряжение с 12 до 24 вольта в сети освещения, этот манёвр снижает ток в сети и снижает потери в проводе. Замеры фактических значений напряжения непосредственно у ламп никто не делал, я тоже не считал их в калькуляторах. Далее, ещё мощный понижающий преобразователь (8-10 ампер) используя для питания устройств на 5 вольтах, это роутер и усб хаб с кучей проводов для зарядки телефонов и power bank. Преобразование с 12 в 19 пока только в проекте, как и преобразование с 12 в 220, но будет реализовано. Блок питания пока на всё это добро используется самодельный, с трансформатором ватт на 180. Но убеждаю папу найти бушный блок питания от компа, там сразу есть ветка на 5 вольт, и мощности по 12 вольт можно больше снять, чем с самодельного. Останется только модуль зарядки допилить, его тоже у Китайцев купили. В идеале, дальше, в планах купить ветряк или солнечную панель (ВИЭ), и заряжать АКБ (тоже новый, на 65ач хотябы) с помощью ветра и солнца. А пока схема позволяет спокойно без паники пережить ночь без электричества из розетки, АКБ дохлый, но зарядить телефон и свет пары ламп пока держит. Если серьёзно подходить к делу, то реализация такого проекта на нормальных блоках потребует больших капиталовложений, это возможно следующий шаг, но он случится не скоро.

Пы. Сы. Пост первый, модератора прошу пнуть, если что-то не так оформил. Всем остальным- советы рекомендации приветствуются.

Сразу скажу, что пост самоироничный.

Жена попросила починить ее любимый старый плеер, мол берет иногда в дальние поездки, а АКБ не держит уже совсем. Как бы делов на 5 минут, вскрыть, посмотреть что за акк, заказать новый. Но есть один нюанс! Пока разбирал (кстати, совсем не как положено, а варварски с выламыванием втулок), задел шлейф клавиатуры. Клавиатура плёночная, с тонким плёночным шлейфиком. И, естественно, шлейф треснул и один проводник порвался. Оказалась кнопка включения :( Дальше нормальные люди просто выкидывают что не удалось починить, ибо не рентабельно ещё что-то делать. Но слышать в очередной раз про свою рукожопость не хотелось, и в итоге получилось оно:

Самая жесть была когда паялся к разъёму клавиатуры. Потом люто проклинал разрабов за 9 (!!!) кнопок управления. Разобраться что за что отвечает было не то что просто. Оно с другой стороны:

Это всё потом закрылось напечатанной крышкой.

Самое главное, что все работает!)

Первая часть Изготовление digilegs, или «ноги оборотня»

Долго я думал как бы облегчить конструкцию и не потерять в прочности, остановился на том, что нужно найти полосу или лист алюминия 5-6мм и из него уже ваять, но как оказалось, не так то уж и просто найти нужный мне материал, да еще и в размере не 2х3м, а потом цена на алюмишку так взлетела, что пришлось от этого отказаться.

По итогу материалом для основной несущей конструкции была выбрана полоса 30х3мм Для “обхватов” очень подошел лист вспененного пвх, случайно лежавший в углу мастерской и уже пять лет ждавший своего часа, когда-то из него был сделан сплиттер на второй фокус, но это уже совсем другая история.

За пару часов на коленке был создан новый прототип

А так же подкова, и были просверлены отверстия для возможности регулировки высоты (что оказалось не так просто в связи с отсутствием сверлильного станка, к тому же совершенно бесполезно, так как регулировка в принципе оказалась не нужна).

Уже лучше, да? На этом этапе понадобились нормальные крепления ноги, которые я с легкостью решил сделать сам, но хватило меня только на 6 железок, чего для одной ноги на тот момент было ± достаточно.

Так же на сверхтехнологичные болты был посажен трос, и вот я уже могу встать на ногу, прогресс!

Дальше мы просто копируем эту ногу и получаем две, но без креплений

Теперь это становится проблемой, считай, ноги готовы, а ходить нельзя. Самому их пилить и варить было во первых долго, во вторых некрасиво. После долгого поиска на Али, а в дальнейшем и просто в гугле, ничего подходящего за адекватный ценник я не нашел и было решено сделать свои крепежи. Быстренько осваиваем автокад, чертим, ищем контору которая захочет нам это все дело нарезать иии... Красота, правда?

Но, на этапе поиска нужной мне конторы все встало. Никто не хочет работать, в основном даже не отвечают на почту, либо называют цену 100+ за деталь с материалом, а надо их около 50шт (нужно было две пары, на каждой ноге 6 креплений). Долго ли, коротко ли, нашлась отличная контора, со своим материалом и за через пару дней заказ у меня в руках

Естественно все не могло сразу пойти как надо, слишком тонкий материал, да еще и алюминий. На фото первая слева это лицевая сторона, а крайняя справа — задняя часть, и они все были такими. Ну ничего, несколько вечеров с напильником в руках и все готово.

Во время пришивания очередной липучки моя машинка приказала долго жить, благо девчонки которые в дальнейшем будут обшивать костюм были свободны и быстренько дошили недостающие части, правда почему-то вопреки четкому тз взяли более тонкую стропу, ну да ладно.

Здесь как раз видно устройство ступни, пришлось сделать небольшой подъем и ограничитель, на данный момент все уже исправлено. Собираем, смотрим

Разбираем до винтика, подвариваем все прихватки, красим

И опять собираем

И, наконец, вот они! Готовый второй прототип, полностью рабочие ноги, на которых можно бегать и даже немного прыгать.

Бонусом я сделал небольшое видео, где я немного объясняю конструктив, а так же бегаю по заставленному хламом гаражу

На этом все, спасибо за просмотр, как соберусь — напишу про уже готовую версию, которую сейчас обкатывает довольный (надеюсь) заказчик.

Здрасте, не люблю долгие предисловия, за сочинения всегда были двойки, да суть не в тексте.

У меня своя мини мастерская, и как-то мне знакомый предложил сделать нечто подобное

чтобы потом он уже сделал что-то похожее на это

Ну чтож, идея интересная, полез я в интернет, но на тот момент ничего дельного не нашел, только сайт производителя готовых ног как на первом фото. Но ведь так еще интереснее, ведь настало время экспериментов, сварки и болгарки!

Не думал я в тот момент что это затянется почти на год, правда не из-за сложности, а по иным обстоятельствам.

Но, вернемся к рассказу. Мной были закуплены материалы в виде нескольких полос чернины 40х3мм и закипела работа. Фото процесса к сожалению мало, на тот момент задача была просто сделать рабочий прототип..

Тиски, кувалда, немножко сварочной магии и вот уже чтото издалека похожее (нет) на наши ноги.

Прокинул трос, который в данном случае служит как связка, чтобы нижняя и верхняя часть ноги двигались в одной плоскости. Так же были добавлены ремни, чтобы как-то закрепить ногу.

Дальше я купил на авито сломанные джамперы в надежде как-то их использовать, но к сожалению получилось приспособить только крепления для ног, да и от них в дальнейшем пришлось отказаться.

И наконец вот он! Первый рабочий прототип, уже даже с натянутым троссом и стропами, которые держат ногу и прикручены на саморезы, но, так или иначе, оно работало. Заказчику все понравилось (в плане конструктива и того, что оно в принципе работает), но естественно это железное чудовище никуда не годилось, дуги врезались в ногу, крепления не держали, да и общий вес оставлял желать лучшего. Во всяком случае, первый маленький шажок уже был сделан.

На этом пока все, как дооформлю тект и картинки про вторую версию ног — выложу сюда.

Всем спасибо за просмотры, конструктивная критика приветствуется (кроме коментариев о бардаке в гараже, конечно).

P.S. Повторюсь, на момент начала работ я не нашел хорошейкартинки образца, были только шакальные видео и не менее шакальные картинки,так что делал с нуля.

P.P.S. второй пост Digilegs продолжаем эксперименты
