Собирал давеча рабочий компьютер с необычным процессором. Решил поделиться.

Пост будет актуален для владельцев материнских плат на чипсетах H110 и некоторых других.

Полный список - H110, B150, Q150, Q170, H170, Z170, C232, C236, B250, Q270, H270, Z270, H310C, B365, Z370.

Речь пойдет об оптимальном на мой взгляд процессоре QTJ2. 6 ядер, 12 потоков. Частота 4ГГц при загрузке всех ядер, 4.2 одного. Почему мутант, спросите вы. Изначально это инженерный процессор для ноутбуков с сокетом FCBGA1440, который ушлые китайцы распаяли на переходник для 1151.

Производительность что-то между i7 7700k и i7 8700k.

И это с учетом теплопакета 45 ватт. Подойдет ваша старая материнская плата на h110 с любым питанием. Процессор полноценен - работает видеоядро HD630 и все инструкции.

Из минусов. При работе в двухканальном режиме, максимальная частота памяти у меня 2400МГц.

В продаже находил два вида. С крышкой и без. Выбрал второй вариант. Получилось урвать за 4200.

Китаец оперативно ответил на все вопросы и скинул уже модифицированный биос. Если будете покупать материнскую плату - берите со съемной микросхемой памяти биоса.

У меня biostar, купил за 1900 в отличном состоянии.

Для перепрошивки биоса, вам понадобится программатор на CH341. Цена 300 рублей. В хозяйстве очень полезен.

Для прошивки рекомендую использовать программу Colibri_1.0.1.59 - работает максимально стабильно. Для начала стоит сделать бэкап вашего биоса. И если надо, то с помощью утилиты coffetime перенести mac и прочую сервисную информацию из бэкапа на прошивку отправленную китайцем. Далее полностью очищаем флэшку и записываем биос от китайца. После имеет смысл сравнить - таким образом вы убедитесь, что все записалось без ошибок.

Осталось установить процессор.

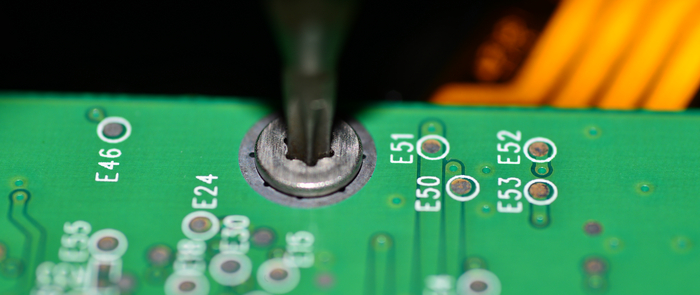

Аккуратно откручиваем три винта и снимаем штатный зажим. Главное здесь не уронить болтики на контакты.

Устанавливаем новый процессор мутант.

Встает как родной.

Устанавливаем зажим от китайцев на штатное место.

Здесь нужно закрутить новые болты без чрезмерного усердия. Затянуть еле еле. Если не заведется сразу, то немного подтянуть.

Убираем защитную наклейку и устанавливаем куллер. Использовать только варианты на винтах с пружинами без голых теплотрубок. То есть, только те кулеры, у которых снизу ровная площадка, желательно медная. Просто накидываем охлаждение с термопастой и подключаем в штатный разъем.

Пробуем запускать с одной установленной планкой памяти. Первый запуск может произойти не с первого раза. Это нормально. Ждем.

Если попытка неудачная - отключаем питание, чуть подтягиваем зажим процессора и повторяем. Обычно все получается с первого раза. Рекомендую сразу проверить работу линий pci и встроенного видеоядра. На всякий случай.

Бывает, что кулер идет прям вровень, без выступа.

Такие не брать. А мне пришлось колхозить.

Упирался в дроссели на материнской плате.

После первого запуска, выставляем частоту памяти максимум 2400 и добавляем вторую планку. С одноканалом у меня работало отлично на частоте памяти 3200.

Пробуем запускать. Если все хорошо, закручиваем охлаждение на штатное крепление. Аккуратно, по диагонали. Я затянул достаточно крепко, но не через чур.

profit. Радуемся производительной системе с минимальный теплопакетом за смешные деньги. Вариант может быть вполне игровым, но учитывая встроенную графику - отлично подойдет для работы.

p.s. пост писал на скорую руку, если есть замечания - дополню. Да, все делать аккуратно, на свой страх и риск.

p.p.s. помните, ваши плюсы помогают продвигать пост вверх в горячее. Не стесняйтесь ставить, особенно если посчитали информацию полезной. За рейтингом не гонюсь после отключения рекламы. Спасибо тем, кто дочитал. Мне включили донаты) которых я совсем не жду из поста про экономию денег на железе. Но приятно.

p.p.p.s не все материнские платы одинаково подходят. Еще раз повторю, нужные ровные руки. Будьте внимательны. Я прошивал 4 платы, и все отлично работают. Ссылка на полезную тему на оверклокерс про модификацию биоса.

Выполнен монтаж теплых полов и водоснабжения с канализацией в доме площадью 360кв.м. Котельная будет во второй части.

Стоимость монтажа - 396т.р.

Стоимость инженерных(трубы, коллекторы и т.п.) и строительных(утеплитель, пленка, сетка) материалов - 0,9млн.р.

Если в предыдущем посте везде были теплые полы в доме 107кв.м., то тут такая же ситуация, но уже в доме с площадью 360кв.м. Здесь Юлия сразу сказала, что везде монтируем теплые полы, а финишное покрытие во всем доме у неё будет в виде керамогранита.

Когда мы в прошлом году общались с заказчицей и создавали теплые полы в гараже, то на месте этого дома стоял старый, в котором предполагалось произвести реконструкцию отопления и водоснабжения. Но тогда не успели с домом и ограничились только гаражом.

А в этом году заказчица позвонила и сказала, что готова к работам в доме. Только не в старом, а в новом, который, не смотря на внушительную площадь, построили на месте старого в промежутке осень-зима-весна.

Как уже сообщил выше, в новом доме абсолютно везде теплые полы и система водоснабжения с рециркуляцией ГВС. А вот с канализацией есть нюансы.

Дело в том, что в цокольном этаже требовалось смонтировать водоотвод для кухонной мойки, унитаза, умывальника и технической мойки, к которой подключена стиральная машина. Плюс аварийный трап котельной, располагающейся там же. А ввод канализации в дом выполнен на высоте около метра от чистого пола цокольного этажа.

В таком случае единственное решение по организации слива грязных вод - фикальный насос, который под напором их поднимет и удалит в канализацию. А там они уже неспеша и естественно сольются по уклону в септик.

Два таких агрегата и будут смонтированы в двух местах в цоколе, - более мощный в санузле, где есть унитаз, и менее мощный в котельной, где две мойки и стиральная машина с трапом.

Подписался собрать датчик напряжения в розетке с оповещением по смс. Добавить датчик угарного (и  других) газа - моя инициатива. Вот что вышло.

Но путь был тернист и труден) Причем на ровном месте - там где не ожидалось.

Из деталей понадобилось следующее:

-оригинальная зарядка apple

-gsm модуль sim800l

-АКБ и держатель

-датчик(показометр) газов mq-7

-немного того, немного другого

-корпус

-пищалка

-кривые прямые руки

-микроконтроллер atmega168, зря что-ли заказывал партию?

Эта картинка вызывает почти детский восторг.

Устройство предназначается для котельной. Где судя по всему, критически важно не пропустить отключение электричества. Я же решил, что было бы неплохо знать, есть ли в воздухе условно плохие газы. Особенно коварен в этом плане угарный газ CO. Он без запаха и убивает довольно быстро.

Подумал, что неплохо бы придумать какой нибудь корпус. Но первым делом плата. Прикинул, как оно должно работать и развел плату.

Ну или как то так. Схемы не будет, но опытный электронщик сможет задать мне пару неудобных вопросов) Ответы уже подготовлены.

Распечатал и перевел на кусок фольгированного стеклотекстолита.

Вытравил в растворе персульфата аммония. Он съедает лишнюю медь.

Немного перетравилось. Бывает.

Очистил остатки тонера ацетоном.

Залудил. То есть покрыл медь сплавом олова и свинца.

Просверлил отверстия и запаял детали. Магия монтажа. Не хватает картинки про сову.

Казалось бы, победа близка.

А вот вид спереди.

В этот раз решил все делать на разъемах. Всего их четыре. Для программатора, датчика газа, лампочки индикатора и 230 вольт. Вопрос к знатокам. Хватит ли данного аккумулятора для резервного питания и отправки смс при отключении электричества?

Осталось всего-то, проверить железо и запилить прошивку. Но все оказалось не так просто.

Выявленные проблемы:

-я рукожоп туповат не сразу понимаю, в чем проблема

-uart не хочет адекватно работать на atmega168 при тактировании от встроенного источника. Кто бы знал? На 328 все работало

-моя паяльник, который я рекламировал, убивает транзисторы

-usb-ttl переходник на чипе ch340 не хочет адекватно прошивать atmega168 - ему подавай ft232

В режиме тестирования.

Да, такой корпус. Постарался сделать все максимально аккуратно.

А логика работы простая. Если пропадает напряжение в сети, то контроллер засекает условно 5 секунд. Если напряжения по прежнему нет - отправляем смс хозяину и периодически включаем пищалку. Если датчик газа засекает незначительное превышение вредных газов - включаем более частое оповещение и отправляем смс. Если значительное - начинаем писать в спортлото заваливать смс или звонить звонками, и пищалка работает в режиме сирены.

Прошивка тестируется и еще может быть допилена. Но пока алгоритм примерно такой. Хочу добавить функцию калибровки датчика. К слову, при работе на стенде, отрабатывал он отлично. Даже замечал, если на него подышать. Молчу уже про зажигалку.

И вроде почти все. Фото красивые, устройство готово. На практике, я промучался много часов, пока не понял, что мой хваленый паяльник убивает компоненты и понял причину плохой работы uart. Вот она ложка дегтя в красивую плату.

Если кто спросит, так и задумано. На надежность не влияет. Уже хотел переделывать плату, но обошлось малой кровью.

А вот корпус в сборе.

Разъем uart, лампочка и датчик. Ничего лишнего. Размеры достаточно компактные.

Такие дела. Хотел написать больше, поныть о тяжкой судьбе электронщика любителя и важности профильного образования. Но пью вторую бутылку пива и расхотелось. Поэтому все.

Моя контакт телеги в профиле.

p.s. товарищи, помните. Ваши плюсы это замена словам "маладец" или "даешь больше авторских постов" и поднятие в горячее (если он там вообще будет). На рейтинг мне безразлично после появления возможности отключить рекламу. Спасибо тем, кто дочитал.
