Начало здесь - Как делают Олимпийские медали

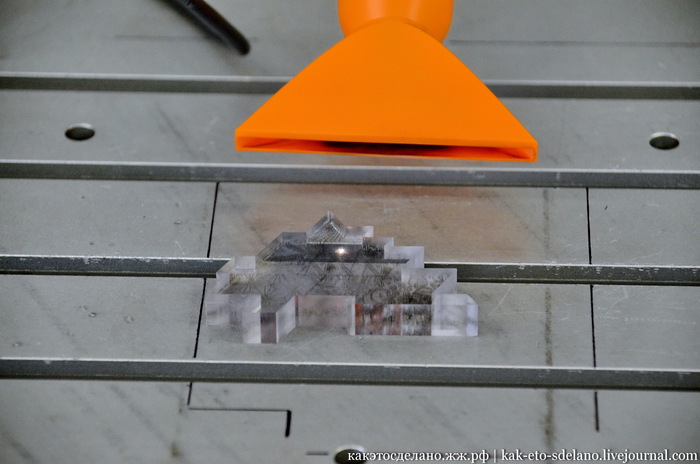

На этом оборудовании, которое стоит несколько десятков тысяч евро будут обработаны кристаллы. В компьютер вводится программа, задается нужный узор. Лазер наносит рисунок ровно посередине кристалла. Желтая штуковина - отвод продуктов горения при лазерной гравировке.
Вот что получается в итоге.
Вроде все процессы производства посмотрели, теперь зайдем на склад готовой продукции, посмотрим кое-какие детали и зайдем в место, где проектировали медали. Это мозговой центр завода, где проектировались медали.
Изначально, для того, чтобы получить права на изготовление медалей был проведен конкурс среди разных компаний. "Адамас" сделал лучшую версию медали в соответствии с техническим заданием Оргкомитета и выиграл конкурс. Но создание прототипа медали было завуалировано под юбилей завода, чтобы никто не догадался об истинной цели изготовления медали. В ней легко угадываются черты нынешней награды, которая конечно отличается от прототипа.
И заглянем на склад, где хранятся сокровища для спортсменов. Тут хранятся запчасти и штифты, которые устанавливаются в гурте медали и служат для закрепления ленты. А эти штифты (те что помельче их желтого металла) вручную устанавливаются на аверсе паралимпийской медали и складываются в символы SOCHI2014 на языке Брайля.

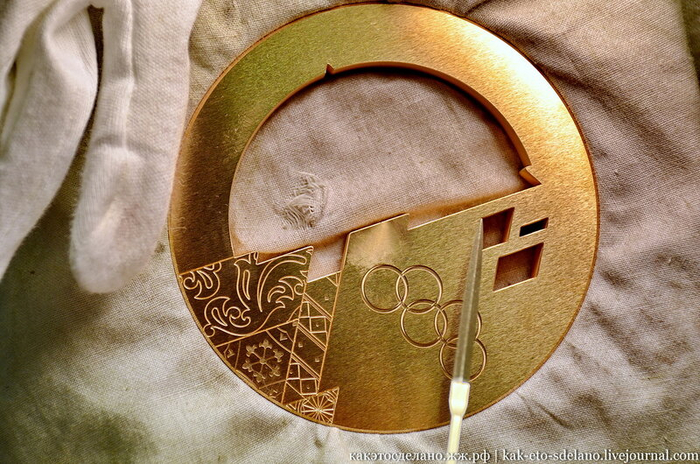

Это золотая медаль, но вы не видели ее в репортаже потому, что на самом деле она - серебряная!) То есть внутри она серебряная, а золотом покрывается в гальванической ванне (этого этапа нет в моем репортаже) и становится тяжелее серебряной медали всего на 6 грамм. При этом она толще всего на несколько микрон и невооруженным взглядом этого не увидеть.
Золотая медаль состоит из, в среднем, 525 грамм серебра 960 пробы и 6 грамм золота 999 пробы.
Серебряная медаль - в среднем, 525 грамм серебра 960 пробы.
Бронзовая медаль весит, в среднем, 460 грамм.
Паралимпийские медали немного тяжелее: золотые - 680 грамм серебра 960 пробы и 6 грамм золота 999 пробы.
Обратите внимание на шрифт Брайля и на то, что в этих медалях нет зазоров, как в обычной олимпийской медали на месте большого кристалла.
Серебряная паралимпийская медаль: в среднем, 680 грамм серебра 960 пробы
Бронзовая медаль весит, в среднем, 585 грамм.
Всего для изготовления медалей будет использовано не менее 3 кг золота 999 пробы, порядка 2 тонн серебра 960 пробы и не менее 700 кг бронзы. Всего изготовлено около 1300 наград. За 98 комплектов поборются 6000 спортсменов в 7 олимпийских видах спорта.
На изготовление одной медали уходит примерно 20 часов (столько же, сколько я готовил этот материал для сообщества).

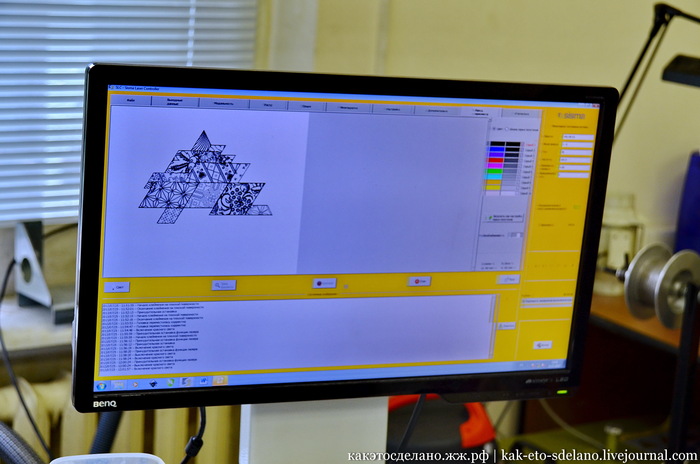

Вот как выглядит эскиз рисунка, который наносится лазером на кристалл.
Узор нанесенный на награды с помощью гравировки представляет собой мозаику национальных узоров народов России.
Мезенская, ракульская, уфтюжская роспись, узоры русского ситца.
Гжель, хохлома, палех, жостовская роспись, рисунки павлопасадских платков, вологодское кружево, якутские мотивы и даже узоры кубачинских мастеров Дагестана, практически все есть на этих медалях.
А это варианты Олимпийских медалей, которые так и остались эскизами, на них виден силуэт России в обрамлении из узоров или составленный из них.
На этом все. Поддержите коментом, плюсои или донатом, буду рад любой вашей активности.
https://pay.cloudtips.ru/p/19c62f42
Познавательные посты и ролики о том как устроены вещи, как работают и как сделаны публикуются в сообществе Как это сделано, присоединяйтесь, там много интересного!
Есть еще видео для тех, кому интересен другой формат
Репортаж моего авторства, снимал еще до Олимпиады в Сочи-2014. Здесь еще не публиковал почему-то. Снимал по приглашению ювелирного завода "Адамас", который тогда выиграл тендер на производство наград для спортсменов зимних олимпийских игр.
Рождение медали начинается в печах, где плавят бронзу и серебро. Методом полунепрерывного литья отливается толстый лист металла. В процессе литья в нем могут образоваться воздушные поры и, чтобы избежать этого, лист металла прокатывается на многотонном прокатном стане. Этот процесс я не застал.
Далее из прокатанного листа металла производятся заготовки медалей - квадратные пластины, которые помещаются в печь, где нагреваются с защитной атмосферой до температуры 180 градусов Цельсия и выдерживаются в течение 2 часов, для того, чтобы снять внутреннее напряжение в будущей медали. Затем она медленно охлаждается.
После охлаждения заготовка попадает сперва на один токарный станок, где вырезается вот такая шайба, потом на второй, более высокой точности, где происходит точение заготовки. Диаметр корпуса медали после этих операций составляет 100 мм, толщина 10 мм.
После обработки получаются блестящие шайбы, которые помещаются в такое приспособление, надежно в нем закрепляется, для того чтобы сделать в заготовке технологические отверстия для крепления заготовки корпуса медали к технологическим приспособлениям.
Затем медаль крепится через эти отверстия на этом приспособлении. Обратите внимание на надпись. После чего приспособление с заготовкой попадает внутрь прецизионного фрезерного обрабатывающего центра с ЧПУ, где методом высокоскоростного фрезерования (Hight Speed Milling) выполняется нанесение узоров и символов олимпиады – олимпийских колец на аверсе медали
Затем на тех же станках выполняется гравировка официального наименования олимпийских игр на трех языках на гурте и фрезеровка кармана под крепление ленты. Все проще простого!
Так выглядит заготовка аверса бронзовой медали сочинских Паралимпийских Игр после окончания процесса фрезерования. Технологические отверстия будут высверлены и в них вставлен поликарбонат.
Затем медаль попадает в ванну прецизионно электроэрозионно проволочно-вырезного станка, где методом электрической эрозии металла выполняется резка 4-х окон под кристаллы.
Затем на серебряные и золотые медали наносится клеймо изготовителя, проводится опробование на соответствие 960 пробе и клеймение в государственной инспекции пробирного надзора.
После того, как отверстия для кристаллов вырезаны (о них рассказ ниже), медаль попадает на прецизионный плоско шлифовальный станок, на котором мастер шлифует аверс и реверс корпуса медали, для придания требуемой фактуры аверсу и реверсу медали.
Процедура шлифовки позади, пора принять ультразвуковые ванны, чтобы сбросить с медали все загрязнения.
Следующая операция - сверление отверстий для крепления штифта, фиксирующего ленту и обрабатывание кромок отверстий, которые проводятся мастерами вручную надфилем.
После обработки кромок медали попадают на галтовку. Весьма интересный процесс. Здесь в виброгалтовочном барабане с наполнителями из нержавеющей стали корпус медали подвергается обработке, необходимой, для обеспечения товарного вида. Попросту говоря, корпус медали трется о металлические шарики разного размера в воде с моющим средством.
Приспособление с медалями попадает под струи воды из под крана.
После этих истязаний медаль попадает на шлифовальный станок, где производится предварительная обработка гурта медали - подготовка поверхности к полировке.
А после шлифовки гурта медаль попадает в полировальную машину, где обычно шлифуют золотые цепи, которые производятся здесь же, на заводе "Адамас". После полировки медаль в очередной раз попадает в ультразвуковую ванну, повторно нельзя ее загрузить, можно посмотреть выше.
Последний этап в изготовлении олмпийских медалей - сборка, соединение металлической части медали и кристаллов. Об этом расскажу чуть позже.
Но перед этим они должны пролежать в холодильнике под температурой -35 градусов, чтобы кристаллы легко вошли в вырезанные в медалях пазы. А уже при комнатной температуре кристалл расширится и встанет так прочно, что будет почти невозможно вынуть его из медали.
А теперь расскажу про кристаллы. Они вырезаются из такого листа поликарбоната, который похож на оргстекло, но по своим свойствам намного его превосходит.
Для вырезки кристаллов из поликарбоната специалистами завода была выбрана специальная фреза с защитным покрытием на режущей кромке.
На станке с ЧПУ из листа поликарбоната вырезаются кристаллы разного размера. На всех кристаллах лазером будет нанесён узор подобно тем, что были выгравированы на металлической части медали.
Чтобы посмотреть на этот процесс возьмем этот кусочек поликарбоната, поднимемся на третий этаж завода и пройдем в секретное помещение через эти двери.
