Smd-технология

200 постов сначала свежее
31
TblTyPish
TblTyPish
4 года назад
Лига Радиолюбителей

Помогите определить smd компонент⁠⁠

На фото материнская плата PS4 fat CUH 1108a. Sab-001  1-893-625-21.

Нигде не могу найти что это за деталь сгорела. На ней написано 608Z2 расположена рядом с разъемом питания 5v.

Я не радиотехник, но с паяльником дружу. Чтобы дальше разобраться с платой нужно купить то не знаю что, поэтому прошу помочь)

Помогите определить smd компонент Smd-технология, Playstation 4, Радиотехника, Ремонт техники
[моё] Smd-технология Playstation 4 Радиотехника Ремонт техники
32
4
Goldstain
4 года назад

Помогите с ремонтом видюхи⁠⁠

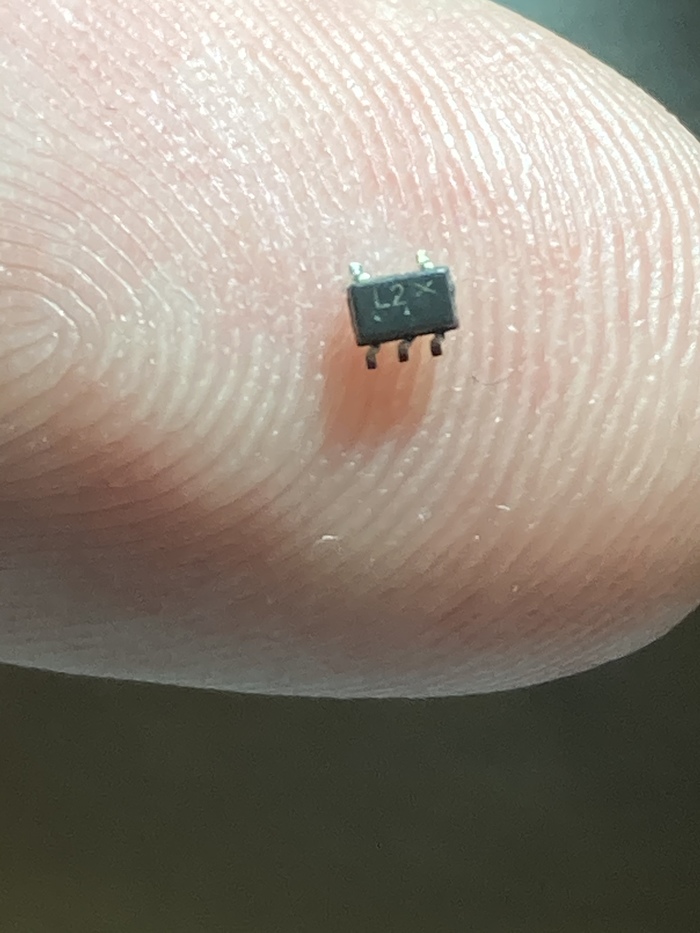

Решил почистить свою видюху palit rtx 2060 stormx и по глупости и рукожопости сбил смд элемент (надеюсь только один, так как нашел только его) и теперь не могу понять что это за элемент, но маркировка его на фото. Хотелось бы узнать за что отвечает этот компонент и чем чревато использование видюхи без него



из за термопасты и термопрокладок которые прилипли к радиатору и чипу, я подумал лучше будет в сторону отодвинуть радиатор, чем наверх сразу тянуть чтобы чип не повредить (мало ли с радиатором отвалится) и в итоге задел металлическим креплением один смд

Помогите с ремонтом видюхи Видеокарта, Ремонт техники, Smd-технология
Показать полностью 1
[моё] Видеокарта Ремонт техники Smd-технология
26
5
nikitos91
4 года назад

Помогите опознать smd элемент⁠⁠

Добрый день мастерам, дали посмотреть платку (как сказали: "с управления насосом теплого пола") повыгорало куча дорожек и на входе, сразу после клем, стоит такое чудо... облазил кучу сайтов не могу понять что это... предположительно диод но не уверен. Может кто сталкивался? Звонится в 0 в обе стороны...

Помогите опознать smd элемент Радиоэлемент, Smd-технология, Неизвестное, Длиннопост
Помогите опознать smd элемент Радиоэлемент, Smd-технология, Неизвестное, Длиннопост

Не хватает рейтинга для фото в комментах.. буду дополнять тут. Фото платы... там таких элементов 4 штуки, думал так мост сделан... фоткал на паяльник.

Показать полностью 2
Радиоэлемент Smd-технология Неизвестное Длиннопост
12
9
brizzzz
brizzzz
4 года назад
Сообщество Ремонтёров - Помощь

Выручайте⁠⁠

Есть сие чудное устройство блок зарядки ноутбука hp TPN - DA09 . При работе взорвался smd компонент который я не могу найти гуглю схемы уже третий день . а с высоты моего низенького опыта могу предложить что это либо диод либо конденсатор . Но ниже полу разхераченый под позицией. C27 стоит конденсатор его я снял .помогите люди добрые советом.кстати предохранитель сработал и стоит выше с права с другой стороны.

Выручайте Блок питания, Smd-технология, Перегорел, Нужен совет, Длиннопост
Выручайте Блок питания, Smd-технология, Перегорел, Нужен совет, Длиннопост
Выручайте Блок питания, Smd-технология, Перегорел, Нужен совет, Длиннопост
Показать полностью 3
[моё] Блок питания Smd-технология Перегорел Нужен совет Длиннопост
77
377
Dinamitry
Dinamitry
4 года назад
Сообщество Ремонтёров

Ремонт залитой видеокарты 1060 3Гб⁠⁠

Всем привет)

Недавно обратился пикабушник с залитой видеокартой.

Ремонт залитой видеокарты 1060 3Гб Видеокарта, Платы, Smd-технология, Ремонт техники, Ремонт, Залитый, Geforce GTX 1060, Длиннопост
Ремонт залитой видеокарты 1060 3Гб Видеокарта, Платы, Smd-технология, Ремонт техники, Ремонт, Залитый, Geforce GTX 1060, Длиннопост

Основные очаги залития были в области видеопамяти и питания.

В целом не страшно, но повозиться пришлось)

Тут на фото видно очевидные гнилые элементы. Самый гемор при ремонте залитиков, как по мне,  так это подбирать резисторы нужного номинала) много времени отнимает.

Ремонт залитой видеокарты 1060 3Гб Видеокарта, Платы, Smd-технология, Ремонт техники, Ремонт, Залитый, Geforce GTX 1060, Длиннопост

После замены всего гнилья, был пробный запуск, который выявил дохлый drmos.

Меняем на такой же SIC632:

Ремонт залитой видеокарты 1060 3Гб Видеокарта, Платы, Smd-технология, Ремонт техники, Ремонт, Залитый, Geforce GTX 1060, Длиннопост

И снова запускаем карту.

Всё в порядке, можно собирать и тестировать.

Ремонт залитой видеокарты 1060 3Гб Видеокарта, Платы, Smd-технология, Ремонт техники, Ремонт, Залитый, Geforce GTX 1060, Длиннопост
Ремонт залитой видеокарты 1060 3Гб Видеокарта, Платы, Smd-технология, Ремонт техники, Ремонт, Залитый, Geforce GTX 1060, Длиннопост

За кадром видеокарта прошла тесты в фурмарке и бенче. Всё огонь)

Ремонт окончен.

Показать полностью 6
[моё] Видеокарта Платы Smd-технология Ремонт техники Ремонт Залитый Geforce GTX 1060 Длиннопост
90
2
den021
4 года назад

Помогите распознать SMD элементы на плате сгоревшего винта от перенапряжения⁠⁠

Помогите распознать элементы на плате, сгоревшего винта от перенапряжения.

Винт "Western Digital"  Blue 2tb

wd20ezaz - OOGGJBO0

Помогите распознать SMD элементы на плате сгоревшего винта от перенапряжения Smd-технология, Нужна помощь в ремонте, Длиннопост

Ниже элементы, которые не могу загуглить в инете. Кто знает названия этих SMD и маркировку?

Уточнение - в желтом квадрате на фото выше находится приход на плату 12v (разьем sata)


1. Зеленой стрелкой элемент в козе (такой же исправный находится под красным кружком и звонится как диод - падение напряжения 160 по мультиметру MY-64)


2. Желтой стрелкой элемент в "козе"


3. Красной стрелкой элемент в обрыве (такой же исправный в красном кружочке в козе, подозреваю исполняет роль предохранителя.

Помогите распознать SMD элементы на плате сгоревшего винта от перенапряжения Smd-технология, Нужна помощь в ремонте, Длиннопост
Показать полностью 2
[моё] Smd-технология Нужна помощь в ремонте Длиннопост
11
17
Grudinin18
4 года назад
Сообщество Ремонтёров

Помощь с определением smd компонента⁠⁠

Помощь с определением smd компонента Smd, Пайка smd, Плата, Smd-технология, Электроника

Доброго времени, Пикабу!
Я не электронщик, но очень хочется разобраться.
Обращаюсь к людям, имеющим дело с smd и всем, что с этим связано.
Пожалуста, помогите определить компонент на плате, черный циллиндрический с контактами на торцах (контакты потемневшие, предположительно из-за этого элемента прибор перестал нормально работать, включается но выдает ошибку или вроде того). На плате элемент имеет обозначение R307.
На сколько я понимаю, это должен быть резистор, но какой именно и как его определить не знаю.
Буду рад любой помощи.
Всем здоровья!

Показать полностью 1
Smd Пайка smd Плата Smd-технология Электроника
44
28
AKooper
4 года назад
Сообщество Ремонтёров - Помощь

Пайка SMD диодов в прожекторе (как?)⁠⁠

Добрый вечер. Занимаюсь при случае мелким ремонтом электроники, и подкинули мне "за труды" несколько дохлых лед-прожекторов. Вскрываются они нагревом, чему посвящено много роликов на ютубе (там шестигранник сзади выкрутить и более длинным винтом отжимать стекло на нагретом) а т.к. ни строительного, ни паяльного фена у меня нет, просто насыпал на сковороду соли и поставил на газ. После успешного вскрытия (да, сам в шоке!), нашел в каждом один дохлый диод. Выпаял двумя паяльниками. Затем также двумя паяльниками снял с одного (условного донора) диод и попытался поставить на второй. Диод поплавился и вообще всмятку. Вторая попытка так же. Один из выводов диода на 90% под корпусом.

Вопрос: как паять смд диоды на алюминий? реально паяльниками без всяких фенов - нижних подогревов и прочего?

Диоды вида 2835 6В 150мА. Заказал на али сотню таких, потому что снятые с донора уже немного поплавлены получаются, да и лучше восстановить два прожектора вместо одного.

P.S. интересная минималистская схемотехника. Предохранитель, мост, цепочка 36 диодов и три полевика паралельно, в качестве токоограничителя (марку не видно, но на каждом по два резистора 18 Ом). Из конденсаторов - один мелкий на транзисторах, явно не для гашения пульсаций 100Гц.

Пайка SMD диодов в прожекторе (как?) Smd-технология, Led Освещение
Пайка SMD диодов в прожекторе (как?) Smd-технология, Led Освещение
Показать полностью 2
[моё] Smd-технология Led Освещение
40
