Автоматизация теплицы на ПЛК с CoDeSyS 3.5⁠⁠

Этот проект длится ровно 4 года. Я давно хотел автоматизировать у себя полный цикл управления ростом растений в теплице и в открытом грунте. Огородничество — это моё хобби. Хотелось как-то совместить приятное с полезным. Некий такой ПЕТ — проект (проект для души) для IT-ишника.

В 2020 году я предложил автоматизировать теплицу на 5 соток на промышленном оборудовании одному человеку. Он согласился. Сделали автоматическую форточку и полив на Программируемом реле ПР102. И потом понеслось..

С тех пор мы совместно с ним разрабатываем алгоритмы для управления поливом, микроклиматом, генерацией тепла, освещённостью, расчет энергоэффективности. Эти алгоритмы я перевожу в программный код на ПЛК.

Приветствую всех, на связи с вами автор блога. Хочу открыть ветку статей по автоматизации теплиц. Думаю, что кому-то это будет интересно.

С чего всё начиналось…

Начиналось всё с простых задач, открывать форточку по температуре и контролировать скорость ветра, чтобы не сорвало фрамугу, а так же включение полива по недельному таймеру.

Задачи в принципе простые, но оказалось слишком много нюансов. Потому что:

  • Форточка в каждое время года должна открываться определённым образом.

  • Полив должен включаться не всегда по времени, а тогда, когда это необходимо растению.

  • При управлении микроклиматом нужно учитывать энергоэффективность системы, чтобы она не была такой затратной.

  • Необходимо повысить производительность и рентабельность урожаев.

  • Для анализа параметров нужно вынести данные в интернет.

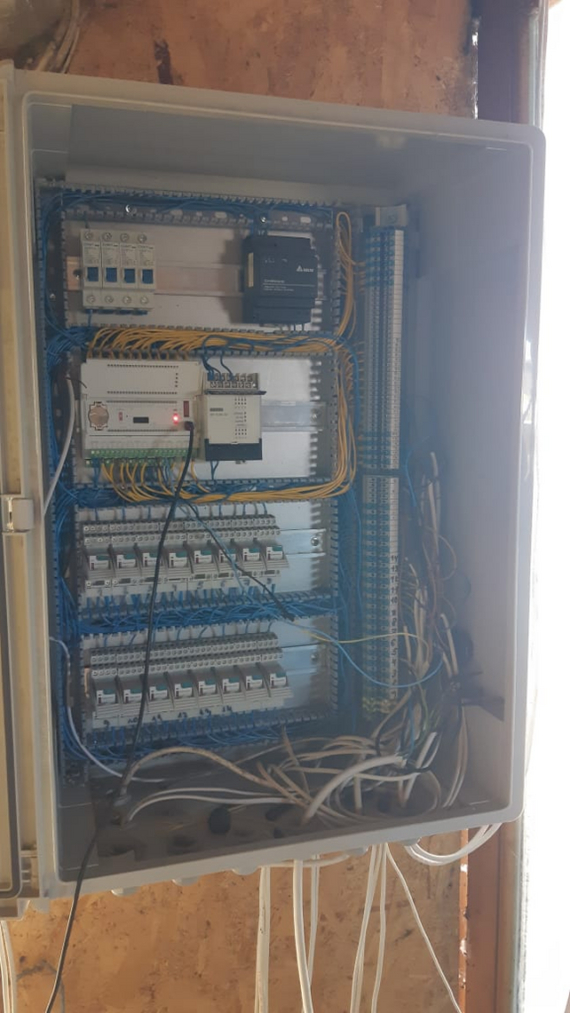

Изначально мы смонтировали вот такой шкаф:

Автоматизация теплицы на ПЛК с CoDeSyS 3.5 Инженер, Физика, Электричество, Теплица, АСУ ТП, Асушник, ПЛК, Программирование ПЛК, Длиннопост

Шкаф для управления теплицей на ПР103 и МВ110-8А. Качество не очень, это у меня остались старые фото.

Автоматизация теплицы на ПЛК с CoDeSyS 3.5 Инженер, Физика, Электричество, Теплица, АСУ ТП, Асушник, ПЛК, Программирование ПЛК, Длиннопост

Мотор-Редуктор для форточки.

Автоматизация теплицы на ПЛК с CoDeSyS 3.5 Инженер, Физика, Электричество, Теплица, АСУ ТП, Асушник, ПЛК, Программирование ПЛК, Длиннопост

Это сама форточка.

После этого нам не хватило математического аппарата на программируемом реле и решили перейти на более сложное оборудование и мы остановились на программируемом контроллере ПЛК200. Таким образом расширить свои возможности по управлению полного цикла выращивания растений в любое время года.

Что нужно растениям?

Для получения качественного и большого урожая необходимо соблюдать все условия необходимые растишкам в оптимальных диапазонах в течении всего цикла роста. Сложная задача.

Нужно выдерживать именно Оптимум по всем параметрам, иначе дашь больше — стресс, дашь меньше — болезни.

Автоматика позволяет соблюдать 5 условий одновременно:

  • Питание в почве;

  • Тепло грунта;

  • Тепло воздуха;

  • Влажность почвы и воздуха;

  • Освещённость;

Эти задачи мы решали несколько лет.

Автоматика теплицы в 2024 году

Какие работы мы выполнили на сегодняшний день 2 Февраля 2024 год.

  1. Смонтировали шкаф с новым оборудованием ПЛК200

  2. Написан новый алгоритм с учётом всех нюансов

  3. Реализована передача данных в интернет с помощью OwenCloud

  4. Довели алгоритм освещенности до ума

Автоматизация теплицы на ПЛК с CoDeSyS 3.5 Инженер, Физика, Электричество, Теплица, АСУ ТП, Асушник, ПЛК, Программирование ПЛК, Длиннопост

Старый состав оборудования.

Автоматизация теплицы на ПЛК с CoDeSyS 3.5 Инженер, Физика, Электричество, Теплица, АСУ ТП, Асушник, ПЛК, Программирование ПЛК, Длиннопост

Новый смонтированный шкаф с учётом всех потребностей и сложных алгоритмов.

Автоматизация теплицы на ПЛК с CoDeSyS 3.5 Инженер, Физика, Электричество, Теплица, АСУ ТП, Асушник, ПЛК, Программирование ПЛК, Длиннопост

Это таблица всех оперативных, архивных и рассчитанных по формулам параметров. Если кому будет интересно, пишите в комментариях, я могу написать в общих чертах, какие есть параметры. Некоторые наименования есть на английском, не успели исправить. Данных очень много.

Итак, что умеет наша теплица с автоматикой:

  1. Управление форточкой в зависимости от времени года с сохранением тепла в теплице

  2. Управлением поливом в зависимости от накопленной освещенности теплицы

  3. Подача подкормок растениям

  4. Управление генератором тепла для обогрева почвы и умным надувом

  5. Расчет энергоэффективности теплицы по теплу и электричеству

  6. Мониторинг данных и регистрация в графиках в течении 90 дней

  7. Управление освещенностью, расчет длины светового дня, автоматизация досветки в любое время года

  8. Расчет эффективности роста растений по световому потоку

Это неполный список того, что она умеет. Если есть вопросы, пишите в комментариях.

Мы на этом не останавливаемся и двигаемся дальше.

На этом я заканчиваю.

С уважением, Гридин Семен

Показать полностью 6
[моё] Инженер Физика Электричество Теплица АСУ ТП Асушник ПЛК Программирование ПЛК Длиннопост
5
6
youengineerasu
youengineerasu
10 месяцев назад
Серия Программная среда CoDeSyS 3.5

Точка росы в Codesys 3.5⁠⁠

Бывают такие задачи, особенно для регулирования микроклимата, где нужна точка росы. Это температура при которой появляется влага. Этот параметр требуется в таких объектах, как теплица, парники, приточно-вытяжная вентиляция. ПЛК с программным комплексом Codesys вполне в состоянии высчитывать данную формулу. Для этого специалисты разработали целую функцию.

Приветствую уважаемые читатели блога, С вами автор, Гридин Семен. Статья будет очень короткая, я не люблю лить воду. Все ценят своё время, пишу только по существу.

Точка росы

Давайте начнем с определения этого понятия.

Точка росы – это температура, при которой происходит перенасыщение воздуха водяными парами и, как следствие, выпадение конденсата на поверхностях, на которых эта температура достигнута.

«Точка росы» — параметр, зависящий не только от температуры, но и от относительной влажности воздуха. Чем суше воздух, тем ниже для него будет температура, при которой начнет конденсироваться пар, верно и обратное.

Получается, «точка росы» — параметр
переменный, и количество «точек росы» может быть многочисленным. Это зависит от значений температуры и влажности в помещении.

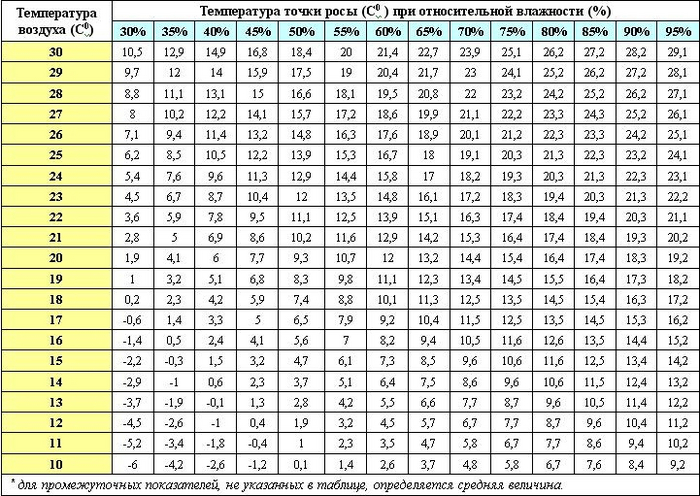

Ниже приведена таблица.

Точка росы в Codesys 3.5 Программирование, Теплица, ПЛК, Программирование ПЛК, АСУ ТП, Асушник, Длиннопост

В каких случаях используется в автоматизированных системах. Регулирование микроклимата в различных помещениях и в тепличных комплексах.

Реализация в Codesys 3.5

В общеизвестной библиотеке OSCAT можно найти специальную готовую функцию. Можно зайти на сайт Oscat.ru и почитать описание по всем функциональным блокам. Спасибо большое ребятам, которые в свободное от работы время занимаются переводом статей по автоматизации.

Функция находится в библиотеке Oscat_Builder, называется она DEW_TEMP.

Точка росы в Codesys 3.5 Программирование, Теплица, ПЛК, Программирование ПЛК, АСУ ТП, Асушник, Длиннопост

Таблица входов и выходов.

Точка росы в Codesys 3.5 Программирование, Теплица, ПЛК, Программирование ПЛК, АСУ ТП, Асушник, Длиннопост

Скажу так, я испытывал её на реальном объекте, в теплице на 5 соток, о ней я писал отдельную статью.

С уверенностью могу сказать, что функция достаточно точная. Проверял я расчеты на нескольких таблицах.

Если кому нужно пользуйтесь. Подробно я не буду расписывать, есть отдельный целый документ, ссылку я указал выше.

На этом я заканчиваю. Если остались вопросы, пишите в комментариях.

С уважением, Гридин Семен.

Показать полностью 3
