Nixie clock

Я уже довольно давно занимаюсь изготовлением электронной части для наручных часов Nixie clock на двух лампах ИН-16 и при этом постоянно стараюсь вносить в конструкцию что-то новое.
Про одну из прошлых версия я писал почти год назад - Мои вариант часов "Микро" на двух индикаторах ИН-16, версия 5, а вот новая:

Отличия от той версии:

Наличие 4 отверстий для крепления платы к корпусу.
Дополнения в шелкографии.
Красные лампы и красная плата для них.

Небольшое видео работы. Напоминаю, что в процессе зарядки можно активировать постоянный показ времени, а в обычном режиме лампы загораются после нажатия кнопки на пару секунд для показа часов и минут.

matvey6191@gmail.com

Подобные часы я собирал и раньше (есть несколько старых постов про них), но эта версия - немного лучше.
Внешне они выглядят вот так:

А теперь немного о процессе сборки.
Верхняя плата использовалась от старой версии, а вот нижняя была изменена: уменьшены размеры, организовано питание от 5В, переработана компоновка.

С другой стороны:

Как обычно, в первую очередь - сборка и проверка повышающего преобразователя:

И только затем - всё остальное:

Сверху:

В этот раз в качестве разъёма питания решено было использовать не micro-USB, а магнитный шнурок:

Корпус был изготовлен на фрезерном станке из массива венге, нижняя крышка - вырезана лазером из нержавейки:

И ещё пара фото:

Если есть какие-то важные вопросы, предложения или замечания - пишите на почту matvey6191@gmail.com

После постройки предыдущих часов (Часы на газоразрядных индикаторах) остались платы, которые я запорол, вытравив зеркальные дорожки. Однако просто выбросить результаты трудов было жалко, да и радиодетали необходимые были в наличии, потому решил попробовать собрать еще одни часы на этих самых запоротых платах.
В комментариях к предыдущему посту о часах писали, что пластиковый корпус не катит, нужно что-то более ламповое; буду пробовать сделать корпус из дерева, хоть подходящего инструмента у меня практически нет.
Итак, т.к. дорожки на платах зеркальные - то располагаться элементы будут с двух сторон платы: элементы, которые на плате нельзя повернуть или перенести, будут располагаться со стороны дорожек (оптопары и дешифратор), элементы же неполярные или полярные, которые можно легко повернуть (резисторы, конденсаторы, диод, катушка индуктивности и пр.), будут расположены на "правильной" стороне, противоположной дорожкам. Паяем:

Собранная плата:

Корпус буду делать из одного куска карельской березы, потому что "во-первых, это красиво", а во-вторых это самое доступное дерево с красивой структурой, которое я нашел.
Приобрел вот такое полено:

Много фото процесса обработки корпуса не делал, т.к. нет ничего интересно в том, как я единственной стамеской ковыряю эту деревяшку)

Основная часть часов - лампы. За последний год подорожали в 6 раз, чего я никак не ожидал. Удалось найти "новые", не работавшие, 1975 года выпуска.

Проверяем:

Примеряем в корпус:

Все встало. Некоторые огрехи формы корпуса, которые подчеркивают структуру дерева, оставил специально.
Доводим корпус до ума:

Для того, чтобы проявить структуру дерева и защитить его от внешних воздействий пропитал корпус смесью масел:

Можно собирать все вместе:

Нижнюю крышку сделал из металлического листа.
Ну и фото готовых часов:

Питаются часы от пяти вольт, в данный момент в роли источника питания выступает зарядное устройство для смартфона.

Я долго копил деньги и искал в продаже комплект таких индикаторов, и вот наконец смог его приобрести. Часы на подобных индикаторах (Z5660M, ZM1040, ZM1042) я уже делал, но эти, с красным лаком, мне понравились особенно.
В этот раз будут только фотографии:

Как и прежде, материал корпуса - древесина бубинга:

Под прямым углом:

И последняя:

О сборке аналогичных часов я подробно писал на Хабре: https://habr.com/ru/post/534278/ - там есть все необходимые для повторения материала и здесь: Новая версия часов на Z5660M или ZM1040/ZM1042
Да и большая часть мои постов посвящена таким часам, так что если кому интересно - посмотрите.
matvey6191@gmail.com

Давно я ничего не писал, так что вот пост про часы на необычных лампах.

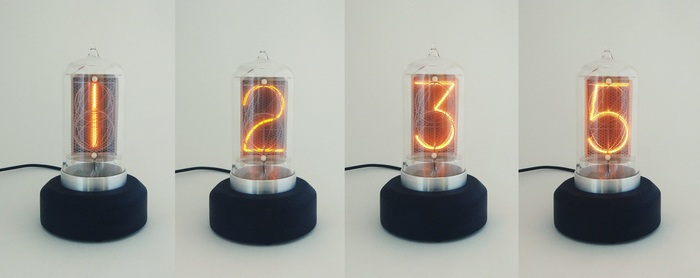

Картинка для привлечения внимания:

Единственное отличие от обычных индикаторов ИН-8-2 - сетка с мелкими квадратными ячейками. Чуть позже будет фото сравнения с обычными ИН-8-2.

И немного о сборке. Часы, как и прежние модели, будут работать от БП на 12В 500мА, только на этот раз 5 Вольт будут получены не с помощью линейного стабилизатора, а с помощью импульсного преобразователя на той же МС34063.

Платы получились вот такими:

Первым делом - сборка и проверка преобразователя 12 - 5 Вольт:

А далее - сборка всего остального. Вот почти готовая плата сверху:

И снизу:

И с лампами:

А вот и сравнение с лампами с обычной сеткой:

Теперь - корпус. Отпилил заготовку махагона необходимых размеров:

Разметка отверстий:

Создание выемки, примерка платы:

И результат после покрытия воском:

Плата крепится 4 винтами, нижняя крышка с отверстиями под кнопки для настройки - тоже. Разъём питания закреплён на задней стенке, с платой соединён проводами. Батарейка для поддержания хода часов будет установлена непосредственно перед отправкой покупателю, чтоб зря не разряжалась (хоть и ресурс у неё большой):

И вот готовые часы:

Фото не очень хорошо передают свечение цифр, но я старался.
Под углом:

И ещё:

Первоисточник проекта, где можно найти файлы и прочее для самостоятельного изготовления похожих часов - http://robocua.blogspot.com/2014/12/slvik-clock-vi.html

Если есть какие-то вопросы - пишите лучше на почту: matvey6191@gmail.com
