Серия «Моды через Push-pull»

В прошлом посте я забыл упомянуть, что treble bleed можно использовать с push-pull потенциометром.
Есть 2 варианта схемы:

Вариант 1
- Когда push-pull опущен, замыкаются контакты B-E и C-F, и treble bleed работает.
- Если потенциометр поднять, замыкаются контакты A-D и B-E, и потенциометр работает как обычный потенциометр.

Вариант 2

- Если потенциометр опущен, замыкаются контакты B-E и C-F, и treble bleed не работает.
- Если потенциометр поднять, замыкаются контакты A-D и B-E, и потенциометр вместе с treble bleed начинает работать.

Если вам не совсем ясно, как работает push-pull, у меня есть подробный разбор его устройства. Также есть ещё пара модов, основанных на принципе его работы. Ну а пока — пока!

Всем привет! Продолжаю серию постов о гитарных модификациях. Сегодня я расскажу о treble bleed.

Что такое treble bleed?

Treble bleed — это миниатюрная электронная схема, которая монтируется параллельно потенциометру громкости. Ее задача — пропускать высокие частоты в обзор основного сопротивления, когда вы уменьшаете громкость. По сути, это фильтр, который не дает «срезаться» верхним частотам. Схема состоит всего из двух компонентов: конденсатора и резистора (иногда используется только конденсатор).

Зачем он нужен?

Без treble bleed при повороте ручки громкости сопротивление потенциометра увеличивается, и высокие частоты «утекают» на массу. В результате:
- Звук становится глухим, особенно на синглах (single-coil).
- Теряется артикуляция в аккордах.
- Динамика соло-партий снижается.

С treble bleed гитара сохраняет прозрачность даже на минимальной громкости. Это критично для:
- Переходов от ритма к соло без переключения каналов.
- Использования ручки громкости для создания «тепла» без потери деталей.
- Живых выступлений, где требуется гибкость.

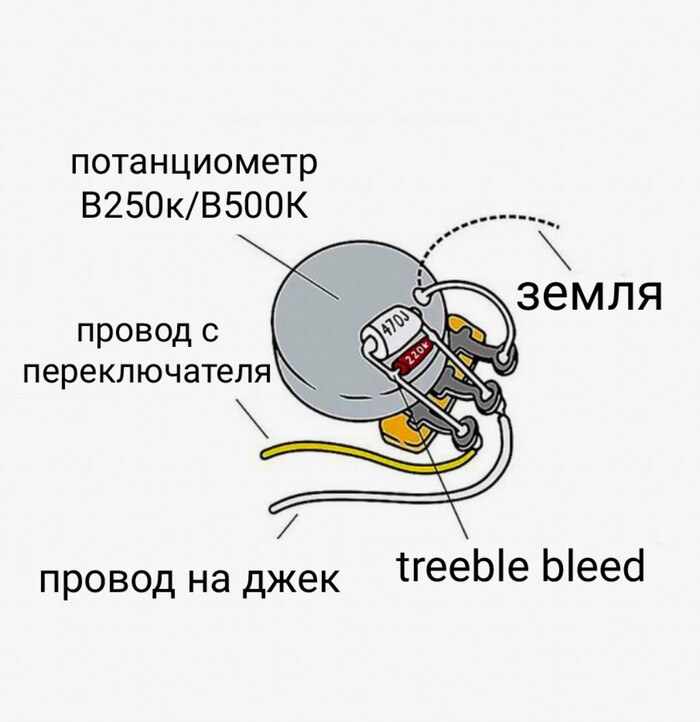

Сама схема выглядит так

Из чего состоит схема?
Конденсатор пропускает высокие частоты. Типичные номиналы 100–500 пикофарад (pF).
Чем больше значение, тем ярче звук.

Резистор балансирует эффект, предотвращая излишнюю «остроту». Часто используют 100–220 кОм.

Варианты схем:

-Параллельные (конденсатор +резистор)
Самый популярный вариант. Пример: 150 кОм + 100 pF. (Для синглов)

-Только конденсатор:
Дает больше высоких, но может звучать резко.
(Нужно подобрать под себя)

Небольшой совет

Экспериментируйте с номиналами! Для хамбакеров иногда лучше 220 pF + 150 кОм, для синглов — 100 pF + 100 кОм.
- Если звук слишком яркий, увеличьте сопротивление резистора.

Также существуют 3х компонентный treeble Bleed
на некоторых моделях гитар Fender таких как American Pro и American Ultra treeble bleed устанавливается прямо с завода.

Всем привет!
Продолжаю серию модов на push-pull. Сегодня я покажу простой мод, который позволяет выбирать между двумя значениями громкости для вашей гитары. Модификация отлично подойдёт для гитар с одной ручкой громкости.
Вам понадобятся паяльник и базовые навыки пайки.
Потенциометр типа Push-Pull 250/500 кОм.
Два конденсатора: можно экспериментировать как угодно, но обычно используют конденсаторы от 0.022 мкФ до 0.047 мкФ.

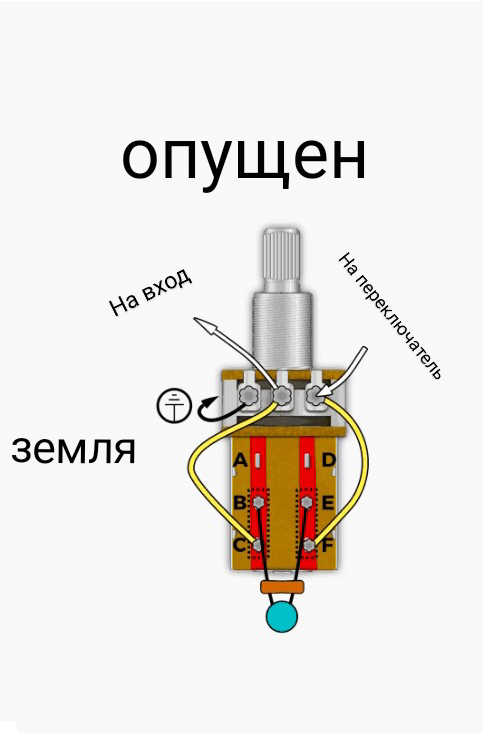

Вот сама схема.

Вот как это работает:
Сигнал поступает на потенциометр через средний вывод. Вывод 3 соединяет потенциометр с секцией переключателя, которая подключается к общим выводам (B и E).

При нажатии на кнопку «Вниз» общие клеммы подключаются к выбранному конденсатору 1. У этого конденсатора одна ножка подключается к клеммам C и F, а другая ножка подключается к земле. Аналогичным образом, при поднятии переключателя общие клеммы подключаются к A и D, которые относятся к конденсатору 2.

Всем привет! Продолжаем серию постов о модификациях гитары. Сегодня покажу модификацию через Push-Pull потенциометр.

Что это такое?

Bright Switch — это модификация, которая позволит вам устранить дополнительную нагрузку на регуляторы громкости и тембра. Даже когда регулятор громкости установлен на 10, он всё равно потребляет часть сигнала. Устраняя эту нагрузку, регулятор больше не влияет на сигнал, что даёт большую яркость и динамику. Это похоже на подключение звукоснимателей напрямую к выходному разъёму в обход электроники, ну или просто на отсутствие ручки тона, как на некоторых гитарах

(Franklin Strat пример гитары без ручки тона)


Вот схема мода.

Ещё стоит учесть один нюанс при распайке.
Обратите внимание на вывод 3й лапки потенциометра громкости: не заземляйте его на корпус, как в случае со стандартным потенциометром громкости. Вместо этого подключите его с помощью перемычки к потенциометру Push-Pull, а также к заземлённой ножке конденсатора.
У меня на этом все всем пока!

Всем привет! Это первая часть цикла модов в гитарной схемотехнике, и сегодня я расскажу об устройстве потенциометров типа Push-Pull, которые являются базой для большого количества модов.

В потенциометре типа Push-Pull есть два основных элемента: сам потенциометр, который играет роль переменного резистора, и переключатель DPDT, который имеет две стороны.
Сторона 1 (A – B – C)
Сторона 2 (D – E – F)
Они между собой независимы, но имеют общие входные контакты В и E, которые всегда остаются подключенными

При опущенном положении работают нижние четыре вывода (B-C-E-F).

- B соединяется с C
- E соединяется с F

При поднятом положении работают верхние четыре вывода (A-B-D-E).

- B соединяется с A
- E соединяется с D.

Как видите, B и E остаются всегда соединенными.

Довольно простой механизм, но он позволяет реализовать огромное множество модов, которые мы рассмотрим в будущих постах. Ну а пока... Пока!
