Вы такие же как эти академики. Вы не поддерживаете отечественные прорывные проекты.
Вот пример: АМАК-система и производство зерна
Это следующий уровень развития сельского хозяйства, автор придумал его еще в 1977 году.
Не реализация этого и других подобных прорывных проектов собственно и привело к развалу СССР.
изобретатели https://subteh.com/
патент https://yandex.ru/patents/doc/RU2499211C1_20131120
Реферат
Изобретение относится к сушильной технике и может быть использовано для сушки пиломатериалов. Сушилка включает в себя абсорбционный бромисто-литиевый тепловой насос-утилизатор, систему циркуляции и кондиционирования сушильного воздуха, корпус сушильной камеры. Корпус сушильной камеры выполнен в виде теплопароизолированного помещения со сводчатым потолком и фальшпотолком. Конструкция сушилки отличается тем, что система циркуляции и кондиционирования сушильного воздуха расположена над фальшпотолком. Система циркуляции и кондиционирования сушильного воздуха состоит из реверсивных вентиляторов и рекуперативных теплообменников типа «вода-воздух». Теплообменники расположены по обе стороны от вентиляторов, те из них, которые находятся на всасывающей стороне, являются осушителями. Теплообменники, которые находятся на нагнетающей стороне, являются калориферами. При изменении направления циркуляции воздуха осушители и калориферы меняются ролями. Для получения холодной и горячей воды, подаваемой в теплообменники, используется абсорбционный бромисто-литиевый тепловой насос. Изобретение должно обеспечить снижение затрат тепловой и электрической энергии в процессе сушки древесных пиломатериалов, повысить производительность и обеспечить высокое качество высушенного пиломатериала. 2 ил.
Формула изобретения
Конденсационная сушилка для пиломатериалов с абсорбционным утилизатором, включающая сушильную камеру, выполненную в виде теплопароизолированного помещения, систему циркуляции и кондиционирования сушильного воздуха, тепловой насос, отличающаяся тем, что содержит абсорбционный бромисто-литиевый тепловой насос-утилизатор, использующийся для получения холодной и горячей воды, подаваемой в теплообменники; систему циркуляции и кондиционирования сушильного воздуха, расположенную над фальшпотолком и состоящую из реверсивных вентиляторов и рекуперативных теплообменников типа «вода-воздух», расположенных по обе стороны от вентиляторов на всасывающей и нагнетающей стороне, выполняющих функции осушителей и калориферов соответственно, при этом меняющиеся своими функциями при реверсировании потока воздуха; систему подвода теплоносителя (воды) к рекуперативным теплообменникам, выполненную таким образом, что горячая вода поступает в теплообменники, расположенные на нагнетательной стороне вентиляторов, а холодная вода поступает в теплообменники, расположенные на всасывающей стороне вентиляторов, и при реверсировании потока воздуха потоки холодной и горячей воды изменяют направление своего движения; причем все рекуперативные теплообменники имеют конденсатосборники и конденсатоотводчики, а абсорбционный тепловой насос расположен снаружи сушильной камеры.
Описание
Изобретение относится к сушильной технике и может быть использовано для сушки пиломатериалов.
Из существующего уровня техники известна установка для сушки пиломатериалов, содержащая теплоизолированный герметичный корпус, разделенный перегородкой на камеру сушки штабеля пиломатериалов с образованными в нем воздуховодами, размещенными в ней датчиками для контроля температуры и влажности, и на аппаратный блок, включающий систему управления работой установки, соединенную с указанными датчиками, устройства нагрева агента, транспортируемого вентиляторами, установленными в верхней части перегородки, в камеру сушки, конденсационный вентилятор с приводом и конденсирующее устройство с замкнутым охлаждающим контуром и поддоном для сбора конденсата (Патент RU 44802 U1, опубл. 27.03.2005).
Недостатками данного технического решения являются: использование компрессионного теплового насоса приводит к повышенному потреблению электроэнергии и позволяет сушку только при низкотемпературном режиме, взаимодействие внутреннего пространства сушилки с атмосферным воздухом через вентиляционные окна приводит к большим потерям тепла.
Наиболее близким к заявленному техническому решению является экономичная сушильная камера, содержащая утепленный корпус с закрываемыми торцовыми проемами для загрузки-выгрузки материала и продольную вертикальную диафрагму, а также вентиляторный агрегат с встроенным увлажнителем воздуха (Патент RU 2338136 C1, опубл. 10.11.2008). В этой сушилке используется закрытая схема циркуляции сушильного агента без взаимодействия с атмосферным воздухом, что снижает потери.
Недостатками данного технического решения являются: использование в качестве кондиционирующего агрегата компрессионного теплового насоса, который потребляет большое количество электрической энергии; использование дополнительных устройств для нагрева сушильного агента приводит к удорожанию установки и снижению ее энергетической эффективности. Кроме того, предложенная сушилка имеет низкую производительность.
Технический результат изобретения - снижение затрат тепловой и электрической энергии в процессе сушки древесных пиломатериалов, повышение производительности конденсационных сушильных камер, сушка пиломатериала при нормальном температурном режиме в соответствии с ГОСТ 19773-84 «Пиломатериалы хвойных и лиственных пород. Режимы сушки в камерах периодического действия», повышение качества высушенного пиломатериала.
Указанный технический результат достигается тем, что заявленная конденсационная сушилка для пиломатериалов с абсорбционным утилизатором, включающая сушильную камеру, выполненную в виде теплопароизолированного помещения с фальшпотолком, систему циркуляции и кондиционирования сушильного воздуха, тепловой насос; содержит абсорбционный бромисто-литиевый тепловой насос - утилизатор, использующийся для получения холодной и горячей воды, подаваемой в теплообменники; систему циркуляции и кондиционирования сушильного воздуха, расположенную над фальшпотолком и состоящую из реверсивных вентиляторов и рекуперативных теплообменников типа «вода-воздух», расположенных по обе стороны от вентиляторов на всасывающей и нагнетающей стороне, выполняющих функции осушителей и калориферов соответственно, при этом меняющиеся своими функциями при реверсировании потока воздуха; систему подвода теплоносителя (воды) к рекуперативным теплообменникам, выполненную таким образом, что горячая вода поступает в теплообменники, расположенные на нагнетательной стороне вентиляторов, а холодная вода поступает в теплообменники, расположенные на всасывающей стороне вентиляторов, и при реверсировании потока воздуха потоки холодной и горячей воды изменяют направление своего движения.
Конденсационная сушилка для пиломатериалов с абсорбционным утилизатором оборудована рекуперативными теплообменниками, имеющими конденсатосборники и конденсатоотводчики.
Конденсационная сушилка для пиломатериалов с абсорбционным утилизатором оснащена абсорбционным тепловым насосом, располагаемым снаружи сушильной камеры и являющимся основным источником тепла и холода, необходимого для сушки пиломатериала.
Новизна заключается в том, что основным источником полезного тепла и холода, необходимого для работы конденсационной сушилки, является абсорбционный бромисто-литиевый тепловой насос; конденсационная сушильная камера снабжена фальшпотолком, над которым размещены реверсивные вентиляторы и рекуперативные теплообменники типа «вода-воздух»; схема соединения теплового насоса и теплообменников выполнена таким образом, что позволяет автоматически менять функции калориферов и осушителей между собой.
Сущность изобретения поясняется чертежами, на которых изображено:

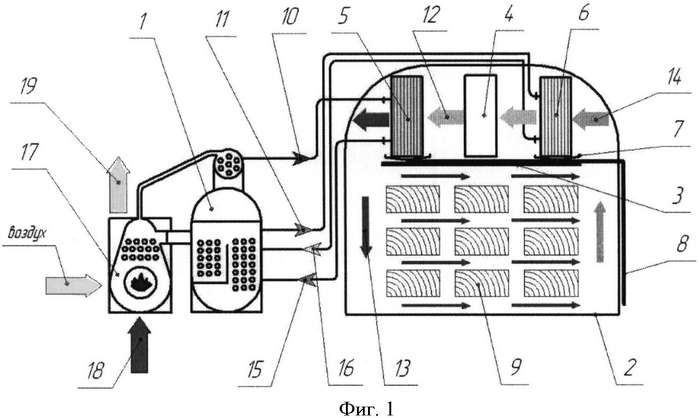

на фиг.1 - схема устройства конденсационной сушилки для пиломатериалов с абсорбционным утилизатором;
на фиг.2 - схема циркуляции теплоносителей между утилизатором и рекуперативными теплообменниками.
Конденсационная сушилка для пиломатериалов с абсорбционным утилизатором (фиг.1) содержит абсорбционный бромисто-литиевый тепловой насос 1, теплопароизолированный корпус сушилки со сводчатым потолком 2, фальшпотолок 3, над которым расположены реверсивные вентиляторы 4 и рекуперативные теплообменники 5 и 6. Под всеми рекуперативными теплообменниками находятся лотки-конденсатосборники 7, которые соединены конденсатоотводчиком 8. В помещение сушильной камеры загружается штабель осушаемого пиломатериала 9.
Работает устройство следующим образом: осушаемый пиломатериал 9 загружается внутрь сушилки в виде штабеля, имеющего пространственные зазоры для необходимой циркуляции воздуха между слоями пиломатериала (нужно описать работу устройства, если заявлено устройство). Включаются в работу вентиляторы 4, при этом сушильный агент (воздух) начинает циркулировать в замкнутом пространстве сушилки. Затем запускается абсорбционный бромисто-литиевый тепловой насос 1, при этом через рекуперативные теплообменники 5 - калориферы, расположенные с нагнетательной стороны вентиляторов 4, начинает циркулировать горячая вода 10. А через рекуперативные теплообменники 6 - осушители, расположенные на всасывающей стороне вентиляторов 4, начинает циркулировать холодная вода 11. Горячая вода и холодная вода приобретают необходимую температуру с помощью теплового насоса.
Воздух в сушилке циркулирует по замкнутому контуру. Вентиляторы 4 направляют поток осушенного воздуха 12 через калориферы 5, от которых он подогревается до температуры сушки и направляется на штабель пиломатериала 9 с одной стороны. Горячий и сухой воздух 13 проходит через неплотно уложенный штабель и нагревает пиломатериал. Испаряющаяся с поверхности древесины влага увлажняет сушильный воздух, при этом температура его снижается. Влажный и теплый воздух 14 затягивается вентилятором в зазор между фальшпотолком 3 и корпусом сушилки 2 с противоположной стороны штабеля и проходит через осушители 6, в которых он охлаждается до температуры насыщения. В результате часть влаги конденсируется на поверхностях осушителей и стекает в конденсатосборники 7, из которых самотеком удаляется за пределы сушильной камеры конденсатоотводчиком 8. Воздух приобретает необходимое влагосодержание и снова направляется вентилятором на калориферы, и цикл повторяется.
Технология качественной сушки древесины конвективным способом предполагает реверсирование потока сушильного агента через штабель пиломатериала. Конструкция предлагаемой конденсационной сушилки позволяет вести сушку с реверсированием потока сушильного воздуха. Это достигается благодаря использованию реверсивных вентиляторов, рекуперативных теплообменников, расположенных по обе стороны от вентиляторов, и определенной схеме циркуляции теплоносителей между утилизатором и теплообменниками (фиг.2). Схема циркуляции теплоносителей работает следующим образом: при первоначальном направлении движения сушильного воздуха горячая вода 10 с утилизатора поступает в калориферы 5, из которых уже несколько остывшая горячая вода 15 поступает на подогрев обратно в утилизатор; а холодная вода 11 с утилизатора поступает в осушители 6, из которых возвращается обратно в утилизатор на охлаждение уже несколько подогретая холодная вода 16. При реверсировании направления движения сушильного воздуха происходит автоматическое открытие и закрытие определенных электромагнитных клапанов 20, после этого горячая вода поступает на теплообменники 6, бывшие до этого осушителями, а холодная - на теплообменники 5, бывшие до этого калориферами. То есть калориферы и осушители меняются ролями.
Для работы абсорбционного бромисто-литиевого теплового насоса 1 требуется высокопотенциальная теплота, которая может быть получена при сгорании в генераторе теплового насоса 17 древесных отходов 18, типа опила, щепы, стружки и т.д. Теплота сгорания древесных отходов передается раствору бромистого лития через разделяющую их стенку излучением в топке этого генератора и конвективным теплообменом в газоходе этого же генератора 17. Уходящие дымовые газы 19 могут быть очищены охлаждением ниже точки росы. Охлаждение уходящих дымовых газов осуществляется дополнительным конденсационным теплообменником, установленным в конвективном газоходе после генератора. Внутри конденсационного теплообменника циркулирует холодная вода, полученная в испарителе абсорбционного теплового насоса, для этого в испарителе устанавливается дополнительный теплообменник. При этом теплота, выделяющаяся при охлаждении уходящих дымовых газов, является дополнительным источником низкопотенциальной теплоты для абсорбционного теплового насоса.
Отец мой, примерно в 1976 работал на Ямале. Был прикреплен к бригаде лютых бурильщиков, если честно уже не помню что и для чего бурили, но суть работы сводилась к тому, что они бурили землю, затем вытаскивали керн (это то что выбурили), а отец смотрел, брал пробы и составлял отчёт о том какие породы в этом керне. Искали то ли золото, то ли нефть, а скорей всего и то и другое, составляли карту видимо. Так вот основной проблемой было этот керн выдавить из коронки бурилки. То есть пробурили, а вытащить именно содержимое это проблема, приходилось как то выбуривать/выколачивать/выковыривать из коронки, естественно это влияло на точность исследований и время. Так вот был у них в бригаде один изобретатель, он усовершенствовал эту буровую (а буровая эта по сути была машина ГАЗ, вместо кузова была буровая). Он к этим коронкам подцепил воду и насос. Машина пробуривает, он включает это свое изобретение и керн под давлением воды вываливается из коронки целый и невредимый. Это нововведение поставили на все буровые, коих было не много, штук 7 или 9, но данные машины в то время изготавливались на заказ. На самом деле эти машины были и в других регионах, но речь не об этом. Отец работал там недолго, пару-тройку сезонов. Так вот на второй сезон к ним приехал представитель из ГАЗа, начальство похвасталось этому представителю о том, что удалось достичь лучших показателей. Он конечно покивал, похвалил и свалил. Как раз к следующему сезону заказали новую партию машин (вроде что-то около 2х штук). Они конечно пришли, но без доработки, их доделывали, потом еще через один сезон заказали пару и снова их доделывали там, в «гаражах». Выводов никто не сделал видимо.
В тему грантов. Появились какие-то выплаты на развитие своих проектов, то ли 300, то ли 350 тысяч. Моя знакомая, воодушевленная идеей развития собственного швейного бизнеса, поехала представлять проект. На что ей сказали:
- А мы все квоты уже потратили.
- А у нас это в первую очередь для полных семей, муж+жена, +для малоимущих, а у вас крылья вооон какие, в смысле, машина аж есть.
- А на какие деньги вы вообще жили целый год? Живут тут, не работают, потом государство им дай.
И я, узнав немного местный менталитет, уверена, что центры занятости распределили эти квоты по своим, конечно, полным "малоимущим" семьям. А остальных попытались пристыдить, чтоб не приходили больше.
У меня только один вопрос к государству: вы там здоровые вообще? Если человек даже себе на жизнь не смог заработать, что он сделает с вашими 350 тысячами? Правильно, он их просрет. Хотите помочь малоимущим — платите пособие, а не пытайтесь ежа заставить летать. Хотите полные семьи — помогайте людям решить проблемы, которые эти семьи разрушают. А хотите развивать бизнес — давайте деньги тем, у кого лучше проект и кто может эти деньги отбить. А то захотели и на censored сесть, и рыбку съесть, и типа бизнес, и благотворительность. Ну вот типа бизнес в стране и будет. Я себе частенько задаю вопрос: это обычная тупость или злой умысел для развала страны?
В России существовало (а может и сейчас существует) специальная такая штука - Агентство Стратегических Инициатив, призванное вроде как поддерживать стартапы и все такое.
Много лет назад, мы, будучи "гаражной" фирмой, разработали вакуумную сушилку с удалением водяных паров методом абсорбции. В качестве абсорбента был раствор бромистого лития. Запатентовали это дело. Даже построили опытную установку на 100 килограммов загрузки, выполнили всю кучу формальностей и подались в АСИ за вспомоществлением.
Из Москвы к нам приехали менеджеры этого агентства, смотрели натурные испытания установки, замеряли расходы электроэнергии и тепла и все прочее, также мы даже им результаты анализа полученного там продукта, и нам назначили дату слушаний в этом самом АСИ.
Приехали, стало быть, мы туда, а там сидят интересные ребята, приехавшие с той же целью, что и мы. У одной команды, помню, была идея таких маленьких спутников, чтобы замутить интернет, как нынче Скайлинк. У них даже прототип спутника этого был, и они увлеченно мне рассказывали о том, что они на метеозондах эти самые "спутники" поднимали, и что вот, дескать, такое то покрытие и все прочее.
У другой команды был прототип слухового аппарата, который лучше, по из словам, чем другие, потому что как то там усиливает нужные звуки, вычленяя речь. Третьи были с какой то технологией, способной быстро и недорого ремонтировать стальные трубы, были еще ребята с какими-то своими штуковинами.
И все мы ждали, пока соберутся Эксперты этого самого АСИ. А эксперты, надо сказать не хухры-мухры, а самые что ни есть настоящие академики из Академии наук! Меня тогда еще смутило, как это так, десяток академиков являются экспертами во всех, без исключения, направлениях науки и техники. В электронике, радиосвязи, медицине, и агрономиии с биохимией.
Итак, состоялось наша презентация. Запустили меня и товарища моего в зал, где сидел тот самый десяток академиков. Они взирали на нас сквозь стекла толстых очков, время от времени покачивая убеленными сединой головами. Как только я дошел в своем рассказе о том, что пары поглощаются раствором бромистого лития, как один из них не выдержал и вскричал:
- Достаточно! А вы знаете, что такое, вообще, литий?
- Ну да, знаю. Металл такой. Но причем тут литий, ведь речь идет о...
- А вы знаете, что литий вообще на воздухе горит?!
- Но позвольте, мы ведь сейчас говорим о бромистом литии, это соль, она не го...
Оппонент, поворачивается к своим коллегам, и сообщает им, что как они прекрасно знают, он в 1971 году занимался очень серьезно вакуумной сушкой трансформаторов. И там они применяли вот такие и такие технологии и был отличный результат. До сих пор эти самые трансформаторы повсеместно стоят и работают, и никто, позвольте подчеркнуть, НИКТО не абсорбировал влагу каким то там литием!
На что его другой коллега сообщил, что он, кстати, не так давно закончил свою монографию о воздействии подвижного состава на рельсовый путь, о чем они, наверняка знают, и просил их ознакомиться с этим, бесспорно, важным для всего народного хозяйства документом.
Они так еще поговорили с минут двадцать между собой, делясь своими достижениями, после чего с укоризной на меня посмотрели -"понял, мол, ничтожество, какие тут гранды заседают?" и попросили выйти вон.
Я пытался дорассказать им о том, что от них же приезжали эксперты, смотрели установку, проверяли все, все работает, ссылался на исследования, хотел показать графики... Но мне было сказано, что и так чрезмерно на меня потрачено время, когда как в коридоре ожидают куда более перспективные команды. То, что было время потрачено на обсуждение сушки трансформаторов, которые везли на поезде, который, в свою очередь, воздействовал при этом на рельсовый путь, во внимание принято не было и нам указано на дверь.
Потом мы до вечера ждали решения экспертов, и получив ожидаемый результат, поехали домой.
С тех пор мы выросли из гаража, причем, слава всем богам, без всякой поддержки этой АСИ, и сегодня делаем машины для сублимации, которые не умеют воздействовать на рельсы, и сушить трансформаторы (последнее не точно), но они умеют делать то, для чего они созданы - удалять влагу из продукта.
Короче, думаю, что проблема в том, что у наших этих самых, призванных помогать стартапам структур, не хватает экспертности. Да, и скорее всего, желания что-то делать. Им попросту это безразлично совершенно.
Вот картинка с нашего второго цеха, где делают сублиматоры, которые были с негодованием отвергнуты "экспертами".
"И все-таки она вертится!"
