В посте о модернизации астротрекера высказано пожелание прочитать подробности постройки этого устройства.

Несмотря на то, что есть еще один пост, где я уже рассказывал о постройке, считаю нужным повторить, т.к. первый пост получился довольно корявым. Ну и лирики не будет, а только строго по существу: как и из чего делать.

Итак, первое, что необходимо - это реле времени 2РВМ

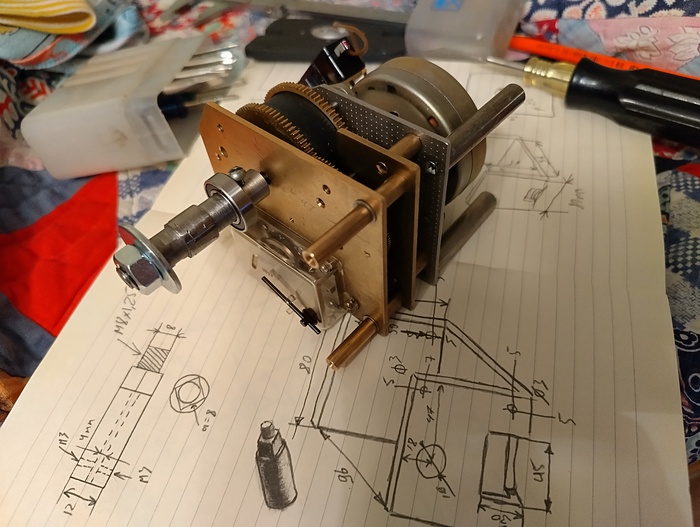

Снимаем с него все лишнее: корпус, переключатели и программную механику, чтобы осталось вот это вот

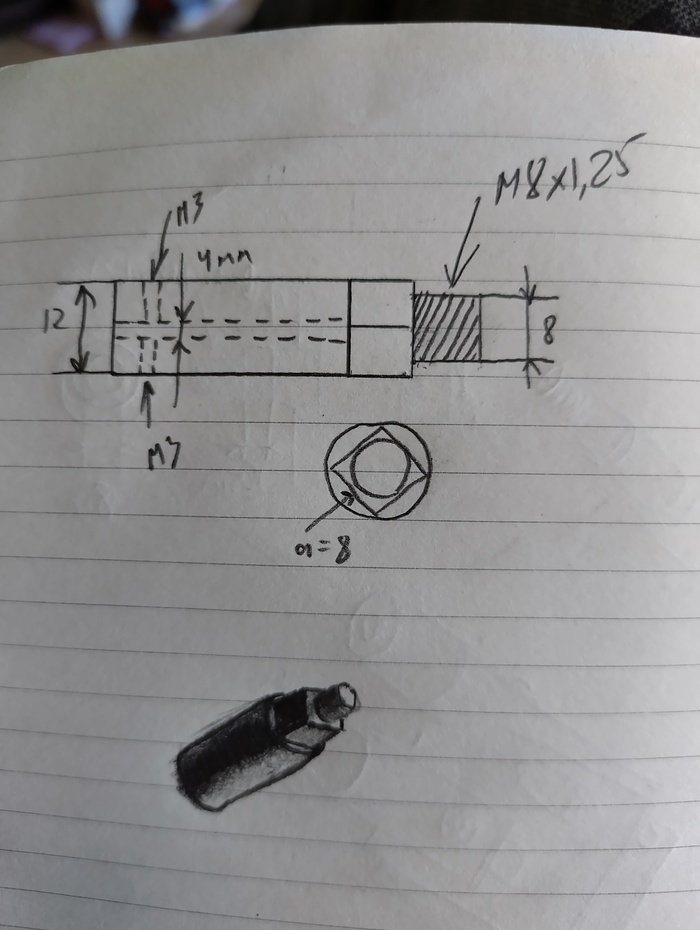

Далее берем вот этот вот чертеж и идем к токарю

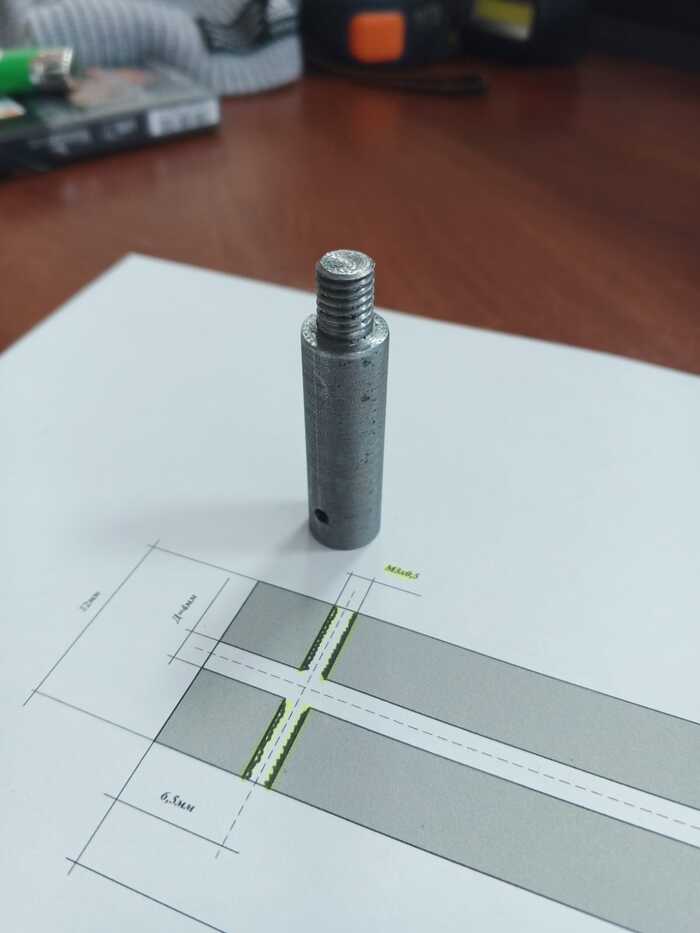

Главное в этой детали - отверстие под ось, оно составляет 4 мм. Внешние размеры можно модифицировать под себя, т.к. эта насадка должна вставляться в подшипник, который в свою очередь закрепляется на передней панели простой прямоугольной формы. На снимках ниже видно, что накладка на часовую ось отличается от чертежа

Панель сделана прозрачной, чтобы был виден пусковой механизм с рычагом запуска и корректором хода.

Далее собираем все вместе, должно получиться вот так:

Пластина для крепления шарнирной головки у меня выполнена из алюминия толщиной 6 или 8 мм, не помню. Тут все на ваше усмотрение.

Кроме того, понадобится крепежный уголок:

https://www.chipdip.ru/product0/8017906058

Это несущая часть конструкции, к которой крепится трекер и основание для штатива.

Основание для штатива у меня сделано из готового промышленного изделия с отверстием под дюймовую резьбу 1/4"-20 или 3/8"-16 (второй вариант предпочтительнее). Чтобы нарезать эту резьбу понадобится соответствующий дюймовый метчик (продаются в магазинах типа "Все инструменты", я там заказывал).

Материал основания - металл, в частности алюминий.

В принципе трекер можно считать готовым. Но можно пойти дальше и поступить, как я, оснастив его экваториальным клином:

https://sl.aliexpress.ru/p?key=Rlf73Ou

Для системы наведения в принципе достаточно лазера, либо, если делать совсем по уму - искателя полюса:

https://sl.aliexpress.ru/p?key=GKf73I3

На худой конец можно купить мелкий монокуляр и прикрутить к трекеру.

Примеры снимков есть у меня в профиле, но скину и тут на всякий случай:

P.S.: взведение часового механизма осуществляется путем подключения взводящего мотора к сети переменного 220 вольт (советую сделать разъем). Запас хода 48 часов; точность хода ±2 минуты при температуре 20°C; диапазон рабочих температур -20°....+50° С.

Сделал небольшой апгрейд: установил трекер на экваториальный клин и приколхозил искатель полюса.

Клин SkyWatcher, но без наклейки SkyWatcher, наличие которой повышает цену в 6 раз. Купил из любопытства, весь собрал/разобрал - он цельнометаллический, градуировка нанесена точно (инклинометром проверил), но заплатил за это 3,8 т.р. против 19,9 т.р. с маркировкой в интернет магазинах типа 4Глаза и т.п.
