Гляделки. Часть 3. Пробы астрофото
Доброго дня, дамы и господа! Вчера в перерывах между дождями дали безоблачную, но лунную ночь. Я решил заняться продолжением изучения космоса с своим телескопом. Ввиду ограниченности обозреваемого неба в Пятигорске за двором и сильной засветке, решил сфотографировать лишь некоторую часть объектов глубокого космоса (дипскаев). Заранее прошу прощения за ужасное качество фото, так как фото делались одиночными, с выдержкой 30 секунд, ISO 3200, с дарками/флетами пока не разобрался, думаю эту тему вынести в отдельный пост.
Как и в прошлый раз навёлся на предложенные телескопом опорные звёзды Вегу и Антарес. Далее нашел в телескопе в настройках интересную фичу High Precision Mode - для точного наведения на объект. Она работает так: при выборе DeepSky телескоп сначала наводится на промежуточную яркую звезду, которую надо отцентровать посередине поля зрения, а потом продолжит наводиться на этот слабый объект дальнего космоса.
Итак, сегодня в поле зрения телескопа попали: NGC6543 (Кошачий глаз), M52, M51 (Туманность Водоворот), M31 (Галактика в Андромеде), M13 (Глобулярное скопление)
#пятигорскдвор

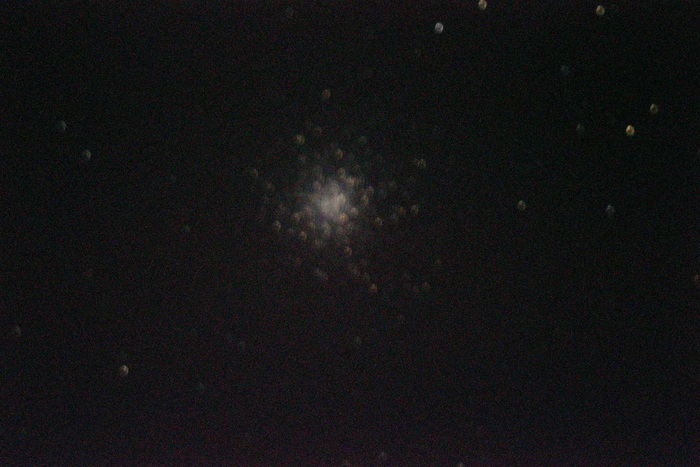

M13 (Globular Cluster)
M31 (Andromeda Galaxy)
M51 (Whirpool Galaxy)
M52
NGC6543 (Cat's Eye)
Показать полностью
5
Гляделки. Часть 2. Пробы астрофото
Приветствую вас, друзья. На этих выходных на удивление было чистое и безлунное небо. Вот и вылез я со своей 10 дюймовой "бетономешалкой" от фирмы Meade во двор. Решил значит пофотографировать небо. После включения телескоп минуты две искал сигнал GPS. Затем он предложил Easy Align (лёгкое выравнивание) по двум звёздам по его выбору. Он выбрал Вегу и Антарес. Ну ОК, подумал я. Он навёлся почти на первую звезду, как он просил, чуть помог ему курсорными кнопками, и вот Вега в центре экрана моего Canon 650D. Надал Enter. Далее он навёлся на Антарес. Так же чутка помог ему. Парам-пам-пам. Всё! Теперь можно работать. В меню пульта выбрал Epsilon Lyrae. На фотоаппарате выбрал ручное управление как выдержкой, так и фокусом. Нажал на кнопку спускового тросика. Он отсчитал 30 секунд. Потом сохранял секунд 20 фотку. Далее навёл трубу телескопа, где должна быть М57. Опять выдержку 30 секунд и 20 секунд на сохранение. Ну ещё потом в сторону кластеров Melotte111 и Collinder 33. Закончил фотографирование M20 и M51. (Последние не скопировал на комп). Фотки выкладываю ниже. Можете накидывать в панаму, это первое наблюдение в такую трубу. Ранее я занимался только визуальными наблюдениями.
Сегодня только понял свои ошибки: фотографировать надо в RAW, фотографировать по несколько десятков фото одного места, чередуя с "дарками" для складывания в стекере, иметь трубу на экваториальной монтировке.

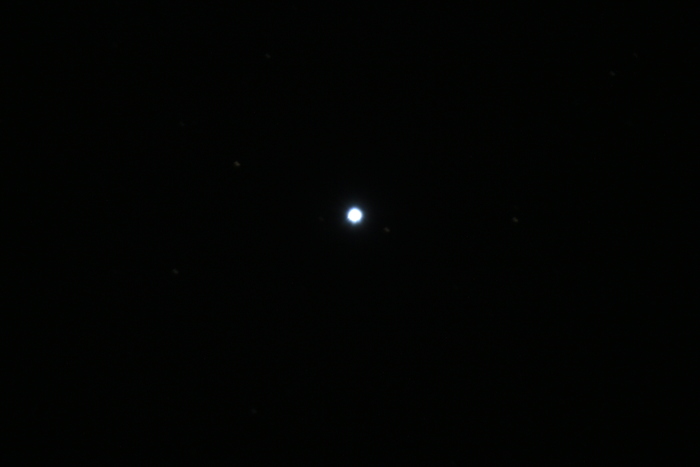

Вега
Double-Double (Epsilon Lyrae)
M57
Melotte111 (но не точно)
Смазанная фотка окрестностей Антареса (задел трубу рукой)
На а это фото со штатива с неправильно подобранной апертурой (район Ursa Major)
В общем, что вышло, то вышло. Буду далее стараться. Спасибо за внимание и до новых встреч
#пятигорскдвор
Показать полностью
6
Управляю телескопом с телефона
Всем доброго денёчка. На выходных опробовал управление телескопом с телефона. Как по мне, при должном выравнивании трубы всё будет замечательно. А пока что тесты в помещении.
Гляделки. Часть 1. Наводка на резкость
Всем привет! Вот относительно хорошая погода выдалась и я с дочкой делал настройку на резкость телескопа. Идеальной точкой для настройки я выбрал верхушку вышки г.Машук. Что вышло, смотрите на фото.
Вид невооружённым глазом примерно такой:
Ну а в телескоп как-то так:
Настройка завершена думаю. Осталось дождаться безлунных и чистых ночей для пробы астрофото.
Показать полностью
5
Гляделки. Часть 0. Фотоаксессуары
Пришли все заказанные приспособы:
электронный таймер;
зум-окуляр;
т-кольцо;
переходник.
Теперь жду, когда включат чистые ночи. До скорых встреч!
Ремонт. Часть 4. Обновление прошивки
Доброго вечера, друзья. Я сегодня покажу, как обновить прошивку пульта Meade.
Прошивку стоит выполнять, если Вы точно даёте отчёт своим действиям, и пользы будет больше, чем вреда. Эту процедуру так же стоит выполнять, если пульт действительно нуждается в обновлении (на сайте Starpatch есть крайняя версия прошивки и патча к ней). В моём случае прошивка содержит исправления орбит планет и некоторых объектов дальнего космоса, а патч исправляет баг с переполнением буфера недель GPS после 2019 года (телескоп сам 2006 года).
Вначале, приобретаем необходимый кабель для управления/прошивки пульта Meade 497. он выглядит как-то так:
Кабель для прошивки
Далее с сайта Prolific качаем самый свежий драйвер. Устанавливаем его и перезагружаем компьютер. Потом вставляем наш кабель одним концом в USB разъём, другим в пульт.
Так как мы на прошлом этапе слегка модернизировали пульт путём вывода наружу двух проводков питания +12 В, воспользуемся этим модом. Он необходим, чтобы для прошивки не тягать огромную монтировку с трубой домой. К этим проводкам подключаем наш блок питания и включаем это всё в розетку. Внешний вид конструкции:
Внешний вид подключенного пульта без монтировки телескопа
На фото можем видеть слева подходящий в пульт кабель преобразователя USB-COM, а справа - провод питания.
С указанного выше сайта StarPatch скачиваем программу, устанавливаем её и запускаем. Первым делом, идем в меню File - Get Updates. Программа автоматически подгрузит крайнюю версию прошивки и патч к ней. В выпадающем списке выбираем его и устанавливаем такие опции:
Внешний вид окна программы StarPatch
Далее, в меню Options - COM port выбираем порт, на котором определился в диспетчере устройств наш переходник USB-COM. Ну и потом жмём Update Handset. Программа будет ругаться, что не зарегистрирована и скорость загрузки будет медленной. Мы соглашаемся со всеми предупреждениями и идём пить кофе. Процесс займёт чуть больше 10 минут. В это время крайне не рекомендуется занимать ресурсы процессора, листая Пикабу или смотреть Youtube, а так же подключать какие-либо устройства к компьютеру, так как не прошитый до конца пульт может стать неплохим кирпичиком со стоимостью в половину телескопа.
Процесс прошивки пульта телескопа
Далее, отключаем пульт от внешнего источника питания и от компьютера и подключаем его к монтировке как обычно. Происходит калибровка моторов и ловля спутников. Если всё сделали верно, то в меню Statistics пульта видим новую версию прошивки:
Новая версия прошивки
Ну и во время первоначальной операции по выравниванию пульт получит корректную дату и место со спутника.
Процесс окончен. Я заказал с Aliexpress окуляр и необходимые переходники для камеры Canon 650d. Как они придут в пункт выдачи, я покажу, как их прикрутить к телескопу. До встречи!
Показать полностью
9
Ремонт. Часть 3. Беспроводное управление
Добрый вечер, господа. Я долго не писал, так как ждал модули с АлиЭкспресса для создания блока-приставки Bluetooth для телескопа. Сегодня настал момент, когда мы их сможем соединить воедино. Итак, приступим.
Из приведённой ранее схемы монтажных соединений внутри телескопа мы выяснили, что питание на "мозг" телескопа в пульте питание приходит на два крайних пина в бОльшем разьёме RJ45. Так же мы знаем, что для передачи данных используется RS232, порт которого на пульте представлен разъём RJ11. Штатно, в этом разъёме используются пины 1,2,4, а 3 свободен. Это RX, TX, GND. Свободный пин мы задействуем под VCC -- питание +12В для нашей поделки. В качестве провода я взял готовый телефонный с коннектором на конце, обрезав его до 10 см. Так же взял готовый корпус для РЭА, который купил оффлайн в местном магазине "Юный техник".
Перечень модулей:
AMS1117 -- https://aliexpress.ru/item/33000074988.html (понижающий модуль)
HC-05 -- https://aliexpress.ru/item/1005007676218911.html (bluetooth адаптер)
MAX3232 -- https://aliexpress.ru/item/32815539835.html (преобразователь уровней)
Внешний вид модулей (скриншот с онлайн-магазина)
Беремся за ручку паяльника, разогреваем его и соединяем путём пайки всё по схеме:
Схема межблочных соединений
Укладываем всё это в корпус и приклеиваем можули на термоклей. Выйлет это всё как-то так:
Готовый блок управления Bluetooth
Модифицируем сам пульт тонкими проводками так, чтобы они между собой и на открытые проводники платы не замкнули. Красный и чёрный провода я вывел наружу для дальнейших экспериментов и контроля напряжения питания телескопа.
Модификация пульта
В дальнейшем рекомендую покрыть это все изолирующим лаком с УФ отвердеванием. Я пока что заказал его и жду доставки.
После сборки пульта, подключаем наш обжатый кабель с RJ45 коннекторами одним концом к пульту, а другой конец в HBX порт на монтировке, в другой же порт пульта подключаем наш блок Bluetooth.
Скачиваем с Playmarket/Appstore программу SkySafari. Настраиваем связь с телескопом по аналогии со скриншотом:
Настройки связи по Bluetooth
Далее включаем монтировку, включаем так же Bluetooth в телефоне и сканируем устройства. В списке высветится наш адаптер Bluetooth. Вводим пароль 1234 или 0000.
На главном окне Sky Safari выбираем Scope и жмём Connect:
Подключение к телескопу из Sky Safari
Если всё сделано верно, по покам на главном окне программы появятся треугольники перемещения монтировки вправо/влево/вверх/вниз.
Вот так мы сделали беспроводную всязь с телескопом, получив таким образом аналог Autostar.
В следующей статье я расскажу, как обновить и пропатчить прошивку (актуально для старых версий с модулем GPS). Всем спасибо
Показать полностью
9
Ремонт. Часть 2. Кабель для пульта
Здравствуйте! Вот мы и добрались до пульта телескопа. Этот пост я пишу для тех, кто хочет сделять более длинный / короткий кабель, либо восстановить утерянный. Пульт в продвинутых любительских приборах LX серии именуется Meade #497. Он содержит в себе почти всю электронику, которая управляет телескпом; монтировка же содержит энкодеры положения трубы и моторы. В моём телескопе у пульта напрочь отсутствовал этот самый витой кабель. Вместо него продавец по незнанию воткнул туда обычный патч-корд. ВНИМАНИЕ! ЭТОТ КАБЕЛЬ НЕ ПОДХОДИТ, т.к. перепутанная полярность спалит вам пульт!!! Курение форума CloudyNights (астрономы про него в курсе) дало положительный результат. Я скачал сервис-мануал, а точнее схемы, и увидел, что питание пульта идет по крайним жилам, а по средним - сигналы.
Схема соединений и сигналов
Так же приведу распиновку всех разъёмов телескопа Meade LX90. HBX - это собственно пульт
Распиновка портов Meade LX90
Поняв, что к чему подключать, займёмся изготовлением соединительного кабеля. Для него можно взять как обычную витую пару, так и витой провод от тангенты рации и коннекторы RJ45. Обязательное условие - провод для кабеля - 8 жил и, по воззможности, экранирование. Отмеряем необходимую длину, освобождаем от изоляции проводки и заделываем кримпером в коннекторы по обратной схеме. Другими словами, 1 провод одного коннектора подключен к 8 контакту второго, 2 контакт к 7 и так далее. Схематично это выглядит так:
Схема заделки кабелей в коннекторы RJ45
А последовательный процесс можно видеть на рисунках ниже
Процесс изготовления кабеля
Для себя я выбрал короткий витой кабель, который легко растягивается и удлиняется, на манер заводского кабеля:
Мой финишный вариант кабеля для пульта
Ещё раз визуально сверяемся со схемой. Ну и проверка работоспособности на коротком видео:
Кто молодец? Все молодцы, что дочитали и досмотрели :) Ну а следующий пост будет про bluetooth управление со смартфона
