Механическая авторучка «Мехручка ВП-1» с электрическим приводом образца 2019 года.

Тактико-технические характеристики:

Длина – 200 мм (да, длинна великовата, но я ужимал как только мог)

Вес – 127 граммов

Диаметр – 15 мм

Питание – один элемент LR44

Как-то раз пришла в голову идиотская гениальная идея – сделать авторучку с электрическим приводом. Авторучек всяких полно, а вот с электроприводом ещё никто не додумался сделать, вот я и решил восполнить этот пробел.

Так что встречайте – единственная в мире авторучка с электроприводом!

Первым делом изготовил раму для редуктора, она же центральная часть авторучки. Мне очень не хотелось связываться с пайкой или другими видами соединения и поэтому сделал её из цельной латунной болванки. Задача оказалась трудновыполнимая, но я справился.

Отсек для переключателей и элемента питания так же выточен из латуни.

Крышку для отсека так же пришлось выточить на станке, согнуть из листовой латуни так, чтобы идеально прилегало к радиусу отсека питания не получилось.

В качестве двигателя применил небольшой электромотор от модели вертолёта. Шестерёнку пришлось оставить капроновую, латунную шестерёнку таких размеров изготовить весьма проблематично. Двигатель крепится во втулке с эксцентриком, это позволяет точно установить зацепление зубцов шестерёнок.

Вращение двигателя преобразовывается в поступательное с помощью винтовой пары.

К плунжеру крепится пишущий стержень, так же в плунжере предусмотрено отверстия для попадания воздуха в стержень.

Подобрал шестерёнки, которые подходят по модулю к шестерёнке двигателя.

На парочке микропереключателей сделаю электрическую часть.

Элемент питания LR44 определил будущий диаметр авторучки.

Для корпуса авторучки склеил заготовку из карельской берёзы и канадского ореха.

Внутрь заготовки вклеивается латунная трубка и всё это протачиваю на токарном станке до диаметра 15 мм.

Переднюю часть корпуса сделал из эбонита.

После пропитки маслом проявляется рисунок древесины.

Собрал и распаял отсек питания и управления.

Собрал редуктор и винтовую пару.

И тут столкнулся с проблемой: в крайних положениях винт завинчивался так, что потом уже реверсом не мог обратно открутиться без посторонней помощи. Пришлось придумывать и делать плавное торможение в крайних положениях.

И последним шагом сделал крышку элемента питания.

Теперь можно посмотреть на то, что у меня получилось.

Небольшое видео работы устройства.

Благодарю за внимание!

Когда я сделал часы «Метро 2033» в стиле стимпанк, у меня осталось чувство, что на этом не стоит останавливаться и надо сделать часы уже полностью в стиле стимпанк.

Я, правда, оставил кое какие элементы и электронную начинку от часов «Метро», но считаю их уже совсем другим проектом.

Благодарю за внимание!

Как-то мы с Андреем (taper) обсуждали часы из «Метро 2033» и пришла нам в голову интересная идея: как бы выглядели эти часы, если бы действие романа Дмитрия Глуховского происходило не в постапокалиптическом мире, а в мире стимпанка?

Пообсуждав данную тему, мы решили, что каждый из нас сделает свою версию часов «Метро 2033» в стиле стимпанка. Электронную начинку использовать будем одинаковую.

Дмитрий Глуховский, из ненаписанного.

…То, что активировать найденный артефакт не надо Артём понял сразу. Сразу, как только его активировал… Когда артефакт сработал, окружающая действительность раскололась как зеркало и его осколки вдруг сложились обратно, но уже совсем в другую картинку. Невероятным образом Артём перенёсся не только в пространстве, но и во времени, и теперь он шёл не по московскому метро, а оказался в сырых и закопчённых туннелях лондонского метро 1881 года, то есть времён Викторианской эпохи.

Вместо противогаза на Артёме оказалась шляпа-цилиндр с очками гогглами, камуфляжную куртку сменил кожаный плащ с большим количеством ремешков и заклёпок. А на руке, вместо привычных часов появилось нечто странное… Нет, по внешнему виду и размерам они очень напоминали привычные часы, но были ощутимо горячими и издавали мерные стукающие звуки.

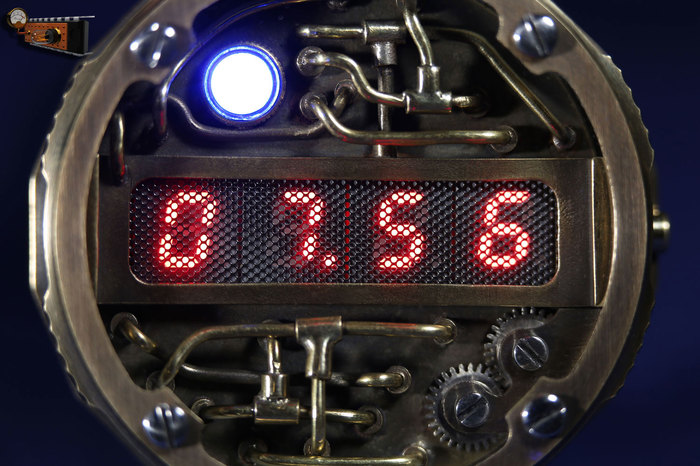

Артём нажал на кнопку чтобы узнать который час, часы издали паровозный гудок, выпустили струю пара и на табло вспыхнули алые цифры. При этом никаких ламп в часах не было и было совершенно непонятно, как эти самые цифры формируются. Артём ещё несколько раз нажал на кнопку пытаясь понять, как эти часы работают, но добился только того, что табло стало светиться слабо, а вместо цифр появился ряд мигающих точек. «Кончился уголь» - подумал Артём…

Сначала покажу то, что получилось у Андрея.

Андрей сделал упор на максимум ручной работы и даже насечки на безеле наносил надфилем, а приливы корпуса для крепления ремешка припаял отдельными элементами.

А вот результат моего труда.

Небольшое видео.

Благодарю за внимание!

Ворклог, увы, не умещается в размер статьи, ищите его в описании к видео.

Предыдущая конструкция настольных часов на индикаторах накала мне показалась очень интересной, и я решил повторить её, но только в стиле ретро.

Достоинством этих ламп я считаю хорошую читаемость информации и приятный цвет свечения.

К недостаткам можно отнести редкость этих ламп и их запредельную дороговизну.

Но так получилось, что у меня эти лампы есть, и, следовательно, надо делать!

Начинаю работу с распайки печатных плат.

Далее делаю переднюю панель из латуни толщиной 4 мм, в ней прорезаю окна для ламп и устанавливаю стойки для крепления плат.

Стойки ввинчиваются в отверстия с резьбой и пропаяны.

На передней поверхности фрезерую радиусные канавки. Потом их отполирую.

Конструкция будет собираться по принципу «бутерброда», то есть все элементы крепятся стопкой к общей основе. Для этого вытачиваю резьбовые втулки. Так же делаю резьбовые втулки для вклеивания в тело корпуса.

Вот таким способом платы крепятся к передней панели.

Корпус изготавливаю из массива красного дерева. Сначала нарезались дощечки толщиной 10 мм и далее на фрезерном станке придаю им окончательные размеры и выбираю четверть для вклейки боковин.

Корпус склеиваю клеем «Поксипол».

С ножками возникла проблема…

Каких только опорных ножек я уже не делал и оказалось трудно придумать что-то новое.

В конце концов сделал полукруглыми.

Кнопки управления располагаются на задней панели, которая сделана из латунной пластины толщиной 1 мм.

После шлифовки пропитываю дерево корпуса маслом и натираю пчелиным воском.

Символы назначения кнопок решил не вытравливать, а выгравировать на фрезерном станке.

Теперь осталось всё собрать и можно посмотреть на результат.

Благодарю за внимание!

И сразу скажу: часы не продаются!

Очередная идея часов пришла в голову после того, что я обнаружил, что пока никто не сделал часы на тему «World of tanks». Точнее часы с логотипом есть, а вот стилизации нет. Я решил восполнить этот пробел.

Внешний вид сделаю похожим на танковый люк со смотровой щелью. А так, как используемая электронная начинка имеет возможность подключить мигающий светодиод, то сделаю светящийся логотип игры.

Корпус изготовлен из нержавеющей стали марки 12Х18Н10Т.

Небольшое видео.

Благодарю за внимание!

И огромное спасибо Ивану за сшитый ремешок!
