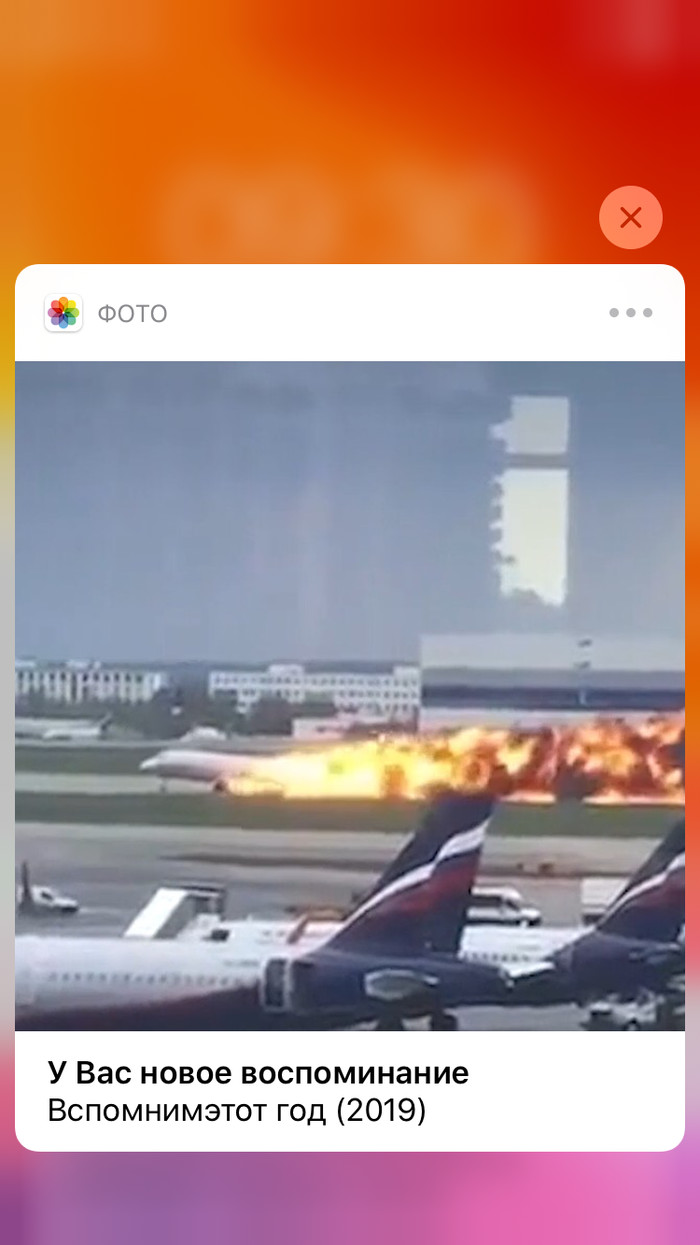

Мой телефон умеет радовать воспоминаниями

Мой телефон умеет радовать воспоминаниями Воспоминания, iPhone
Показать полностью 1
48

О профессионалах самоучках замолвите слово. Или история одного айфона

Что-то давно от меня не было постов по тематике ремонтов, этому поспособствовал завал по основной деятельности, новомодный вирус и достаточно большое обилие очень проблемных и долгих ремонтов(на которые очень отрицательно влияет вирус, закрытие границ и спад производства, на некоторые из аппаратов запчастей днём с огнём не сыщешь, а которые возможно найти, то стоят они очень и очень много).

Будем это исправлять.

Сегодня речь пойдёт о ремонте который я делал очень давно и он просто всплыл в памяти

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Есть такая категория людей, которая поменяв лампу в люстре, сразу возомнит себя профессионалом в ремонте и без разницы будь то ремонт машин, электроники или ядерных реакторов. Все фигня, это истинные профессионалы и любой ремонт им по рукам. Огромному количеству таких «профессионалов» способствует куча мануалов по ремонту, которые находятся в интернете. Ладно когда этот «компетентный» во всех сферах ремонта человек делает сугубо свою технику, но самое печальное такой человек делает чужую технику и как правило очень часто убивает ее, а потом приходится ругаться с этим человеком(так как очень часто это друг или знакомый). Вот об одном из таких случаев сегодня и пойдёт речь.

Имеем: iPhone 7(фото опять из этих Ваших интернатов)

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Этот телефон я в своё время покупал своему младшему брату, и вот в один момент он роняет телефон, разбивает у него дисплей и следом вздувается аккумулятор. Я в свою очередь так, как уже давно живу в другом регионе и не могу сам его отремонтировать, то советую отдать телефон на ремонт моим хорошим товарищам. Но увы моя мама посчитала, что ребята хотят очень много(хотя там ценник ремонта складывался из расчёта стоимости 100% оригинальных запчастей+200 рублей за работу, очень бюджетно). Оказывается у неё есть знакомый, который может ей все поменять, но в 2 раза дешевле так, как будет ставить аналоги(но такие аналоги, что никакой разницы вообще не заметят). А то, что говорю я, о разнице в аналогах, так это брехня, я тут так, сижу кукурузу охраняю.

После замены дисплея и аккумулятора у знакомого у телефона начал пропадать звук и телефон начал в произвольные моменты перезагружаться и некорректно отображать уровень заряда. Пару раз этот профессионал пытался что-то переделывать, но все тщетно звук все равно пропадал, а аккумулятор некорректно работал.

Потом я уже говорю матери, чтоб она не тратила время и отправила телефон мне(так как все товарищи ремонтники уехали на отдых и решить проблему мог только я).


Телефон приехал, сразу первым делом смотрим что со звуком, а тут стандартная болезнь данных аппаратов, отваливается аудиокодек, возможно этому поспособствовало падение, а может чрезмерное давление во время ремонта:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Теперь поняв в какой стороне могут быть проблемы, вскрываем устройство:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

А тут ахтунг, открыл я и немного так удивился, давно я такого не видел

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Ладно, теперь хоть понимаем мотивацию данного человека, мол не поставил прижимные пластины, думал что из-за этого пропадал звук и некорректно работал аккумулятор, поэтому налепил ценников, похвально, только не очень-то и помогло.

Вытаскиваем плату и смотрим:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

С обратной стороны:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Засовываем плату в держатель плат и начинаем проводить мероприятия по возвращению полной работоспособности телефона:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Вот он, большой аудиокодек, такая зеркальная микросхема, берём и демонтируем её:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Берём зачищаем посадочную площадку, заодно как раз посмотрим, есть ли где обрывы контактных пятаков:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

И вот он обрыв, вполне стандартно для данной модели телефона, справа третий сверху, берём восстанавливаем его мелким проводком и заливаем ультрафиолетовым лаком:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Берём микросхему с накатанными шарами(как накатывал не сфотал, но тут процесс стандартный), наносим флюс на плату, а потом припаиваем микросхему:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

После того как припаяли микросхему начинаем с радостью потирать свои ладошки в перчатках, но не тут-то было, значок динамика во время вызова появился, все работает, кроме звука с основного динамика. Чешем голову, и начинаем смотреть разъем на предмет обрывов. И бинго сразу же находим виновника

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Чуть ближе:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Оторванная катушка, которая как раз идёт и на динамик, либо от удара отлетела, либо во время не самого профессионального вмешательства. Берём новую катушку и ставим на место:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Теперь смотрим почему телефон не видит аккумулятор(перезагружается и некорректно отображает процент заряда), смотрим элемент который отвечает за определение батареи по среднему контакту(информационный Контакт с контроллера аккумулятора), тоже в обрыве. Тут у меня не осталось сомнений в территории произрастания рук этого ремонтника(они произрастают чуть ниже спины). Так как налицо видно, что элемент просто оторван и сдвинут:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Берём этот элемент и припаиваем на место:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Теперь предварительно собираем и проверяем телефон, все шуршит, все бегает. Теперь отмываем плату, заклеиваем все лишнее каптоновым скотчем, чтоб ничего в корпусе не замкнуло:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Ставим все отсутствующие прижимные пластины, проклеиваем корпус заводской проклейкой(забыл все это сфотать) и полностью собираем. Финальная проверка:

О профессионалах самоучках замолвите слово. Или история одного айфона iPhone, Ремонт техники, Ремонт, Санкт-Петербург, Ремонт iPhone, Ремонт Apple, Рукожоп, Ремонт телефона, Длиннопост

Все хорошо. Идём в транспортную компанию и отправляем телефон, попутно сообщив матери, что её знакомый конечно не рукожоп, просто ему руки в жопу подкинули. На что не получаем какой-либо благодарности, а наоборот получаем возмущение, мол как я так могу высказываться о её товарищах, да и ладно.

Вот так, уважаемые товарищи, есть очень хорошая поговорка про то, что ежели не хочешь производить акт дефекации, то нечего напрягаться. Поэтому мое пожелание всем мастерам самоучкам(сам кстати я тоже самоучка, чисто методом проб и ошибок учился), если не уверены в себе, то не беритесь, а если взялись, то несите ответственность за свои действия. А тем кто думает обращаться к таким товарищам, подумайте хорошо, ведь если что-то пойдёт не так, то возможно Вам придётся ругаться.

Так что берегите себя и свою технику.

Всем компетентных ремонтников.

Нахожусь в городе Санкт-Петербург.

По всем вопросам: страница ВК

Показать полностью 19
14

О том как сделать деньги во время паники. Противогазы против коронавируса

Этот пост будет отличаться от обычных моих постов. Тут немного освещу некоторых дельцов, которые манипулируют страхами людскими. Как раз появилось время(самоизоляция).


И этому поспособствовало некоторое количество людей, которых я видел в метро и на улице облачённых в противогазы.



Искал я тут одну нужную микросхему для телефона, на всем известном сайте, а там в рекомендуемых товаров высветилось вот это:

О том как сделать деньги во время паники. Противогазы против коронавируса Коронавирус, Средства защиты, Противогаз, Продавец, Длиннопост
О том как сделать деньги во время паники. Противогазы против коронавируса Коронавирус, Средства защиты, Противогаз, Продавец, Длиннопост

Молодец, продавец очень хорошо умеет продавать(нагло играть на стандартных людских страхах(Страх заболеть, страх умереть)). Таких объявлений кучи, продают также детские противогазы и много где пишут мол противогаз от вируса.

Нет конечно же, все это простая попытка ввести людей в заблуждение, а продаван просто нехороший человек(редиска).

Разберём почему на конкретно взятом примере:

1) Это старые противогазы, которые выпускались с 1961 по 1989 года.

Их везде кучи, продают их в среднем от 40 до 250 рублей, за полный комплект(сумка, маска, фильтр, запасные линзы, мембрана для переговорного устройства(это уже у версии гп-5м, насколько я помню) и специальные карандаши против запотевания линз)

2) Эти противогазы не предназначены от коронавируса, хотя насколько я помню ФПК(Фильтрующе-поглощающая коробка, в простонародье фильтр) предназначен для поглощения аэрозолей(к коим относится наш новый вирус). Но во-первых это очень устаревший противогаз и фильтр, его уже давно заменили другими моделями ввиду не самой лучшей эффективности. Во-вторых за то время пока фильтр лежал на хранении, он уже пришёл в негодность и не сможет должным образом защитить от аэрозолей, срок хранения фильтра против аэрозолей 3-5 лет(так как там содержатся определенные металлы, которые и помогают этот вирус останавливать).


Противогаз может быть спасением от заражения, но только если к нему подобран правильный фильтр, у которого все в порядке со сроками годности.


Теперь обратимся к классификации ФПК(фильтров) и определимся какой нужен будет именно нам.

По внешнему виду разные классы фильтров отличаются цветами нанесёнными на корпусе, а также буквенно-цифренной маркировкой:

О том как сделать деньги во время паники. Противогазы против коронавируса Коронавирус, Средства защиты, Противогаз, Продавец, Длиннопост

Каждому классу присвоены свой цвет и своя буква.

Нам нужна защита от бактерий, вирусов и аэрозолей, смотрим:

О том как сделать деньги во время паники. Противогазы против коронавируса Коронавирус, Средства защиты, Противогаз, Продавец, Длиннопост

Так как фильтры могут быть комбинированными, то они могут быть промаркированы несколькими цветами и буквами, как например вот этот:

О том как сделать деньги во время паники. Противогазы против коронавируса Коронавирус, Средства защиты, Противогаз, Продавец, Длиннопост

Смотрим его маркировку: А2В2Е2АХР3D, видим букву «Р», также видим белую полосу на корпусе, этот фильтр вполне подойдёт для защиты от новомодного вируса.



Теперь немного соединим все вместе и сделаем вывод:

Продавцы которые пишут на обычных противогазах, что они специально от вируса- люди крайне неблагонадежные и очень сомнительных человеческих качеств.


Если рассматриваете противогаз как средство индивидуальной защиты, то с умом подбирайтесь фильтр, от вируса нам нужны фильтры с белой полосой на корпусе и буквой «Р» в маркировке.


Ну и самое главное не поддаваться панике и оставаться людьми.


Всем компетентных продавцов противогазов и здоровья

Показать полностью 5
197

История одного айпада или почему бывает 9 ошибка

Перед постом хочу обратиться к моим читателям.

Я не всегда могу отвечать и читать сообщения. Если я не отвечаю, то я отвечу чуть позже, обязательно отвечу(у меня есть основная работа и личная жизнь). Я физически не успеваю все и сразу отвечать(иногда надо ремонты делать).

Вон сколько сообщений:

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

Теперь вернемся к посту.

Последние недели 3 выдались очень загруженными, давненько ничего не писал, да и времени нет отсортировать новый материал, поэтому вот Вам ремонт 3 месячной давности:

Имеем: обратился человек по рекомендации. iPad mini 4 128 gb, просто в один прекрасный момент, во время просмотра фильма, взял и завис на яблоке. Хозяин попробовал восстановить через iTunes, но заморская техника не захотела работать и выдала ошибку 9. После выхода 11 iOS эта ошибка стала появляться очень часто и на разные проблемы(модем, память, антироллбэк(микросхема которая следит, чтоб не было отката прошивки на старую версию(раньше если с ней были проблемы, то лезла 14 ошибка))).

Ладно, немного отошёл, вернёмся к айпаду, вот он кстати, фото опять из интернетов, сфотать до ремонта как всегда запамятовал:

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

Путем нехитрой диагностики и некоторых умозаключений приходим к выводу, что виновата память(при прошивке появлялась шкала прогресса(такая полоска под яблоком) и через какое-то время 9 ошибка), будем ее менять.

Разбираем айпад, не сломав дисплейный модуль(он дорогой), вытаскиваем плату и смотрим:

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

Чуть ближе, заодно посмотрим на память:

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

Теперь убираем пластиковую заглушку рядом с памятью, ставим теплоотвод на процессор, он справа(хотя там и так стоит теплоотвод и чтоб угреть процессор надо постараться, но всё же не будем рисковать) и аккуратно сдергиваем память:

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

Очищаем память от компаунда и засовываем в программатор, заодно как раз и поймём отчего девятая ошибка пошла:

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

Все хорошо, память определилась и считалась.

Теперь берём форматируем флешку:

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

Вот тут и сюрприз, 7 гигабайт мертвого пространства. Когда планшет работает, он создаёт временные системные файлы, похоже один из этих файлов и попытался записаться на мертвую область и не смог и вызвал фатальную ошибку системы. Отсюда и ребут.

При прошивке система могла пытаться записаться на битое пространство, но не получив ответа от памяти, падала на 9 ошибку. Есть два варианта решения данной проблемы:

1) можно переразметить флешку(битые сектора сдвинуть в конец) и аппарат заработает, но к сожалению это временная мера потому, что при заполнении памяти система может опять попытаться записать информацию на битый раздел и опять, привет яблоко, привет ошибка 9/4013/4014.

2) поменять память и все будет работать(этот вариант нам и подходит).

Но так как микросхема памяти на 128 гб дорогая, а человек хочет подешевле, то предлагаем живую память с разбора(единственный минус это два оторванных контакта на самой микросхеме).

Получаем согласие и продолжаем.

Считываем дамп(серийный номер, адреса вай-фай и блютуз, информацию о цвете и модели устройства) со старой памяти и записываем на новую:

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

Теперь накатываем шары на микросхему памяти и восстанавливаем оторванные контакты(да, без этих контактов в память записалась вся служебная информация, но они все равно нужны):

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

Чуть ближе:

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

Припаиваем перемычки, затем все это дело замазываем ультрафиолетовой маской, чтоб не уехало при монтаже:

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

Далее все это дело припаиваем на плату(предварительно поставим по шарику на место оторванных контактов), припаиваем системный шлейф к плате:

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

Собираем в корпус:

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

И прошиваем, планшет прошился и включился.

Далее все отмываем от флюса и прочей грязи, зачищаем корпус от остатков родной проклейки и собираем аппарат

Финальный результат:

История одного айпада или почему бывает 9 ошибка Санкт-Петербург, Ремонт, Ремонт техники, Ремонт планшета, Ремонт Apple, iPad, Длиннопост

Потом немного погоняем его для пущей надежности и смело отдаём человеку.

Всем компетентных ремонтников!

Нахожусь в городе Санкт-Петербург.

По вопросам: страница ВК

Показать полностью 14
1132

О «профессионалах» замолвите слово или история одного Покофона

Написал однажды мне один заядлый пикабушник. Есть у него Pocophone f1. Очень дорогой ему аппарат. Который начал себя странно вести.
Вот этот аппарат(фото с этих Ваших интернетов):

О «профессионалах» замолвите слово или история одного Покофона Санкт-Петербург, Ремонт, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Суть проблемы вот в чем: телефон начал выключаться на морозе. Бывало работал, но как только заблокируешь, то больше из режима ожидания не выходил и приходилось перезагружать. Иной раз вообще не включался(но полежит несколько часов на зарядке, да и включится). Да и дисплей был с небольшой трещиной.


Несколько раз до этого момента человек уже попадал во всякие мутные сервиса. Поэтому решил обратиться за помощью к своим товарищам, то бишь к пикабушникам. Нашёл несколько товарищей, которые у него больше всех вызвали доверия, и написал им.


Но так как я на тот момент уезжал из города, то не смог ему ответить. А по приезду, написал, что могу ему помочь с его бедой. Но аппарат уже уехал к товарищу, который сразу же ответил и согласился взяться за ремонт.


Но будь все гладко, то этот пост бы не был тут.


По прошествии нескольких недель. Товарищ мне пишет, мол хочу отправить телефон.


Как выяснилось отправил он его одному пикабушнику, вроде с руками, кому именно я сам не знаю. Тот сразу взял быка за рога, если вырубается на холоде, то меняем АКБ, если иногда насмерть зависает, то надо прошить, ну и ещё если долго на зарядке стоит, а потом включается, то меняем разъем. После всех этих манипуляций аппарат заработал и был отправлен клиенту. Но как только аппарат вернулся хозяину, проблемы продолжились. В итоге этот телефон катался от хозяина и до ремонтника несколько недель, и постоянно возвращался якобы сделанный, а по итогу все оставалось также. По итогу хозяин решил уже отправить его мне, а потом решить вопрос с предыдущим ремонтником.


Получаем аппарат, сразу снимаем плату. Видим замятые металлические экранировки, снимаем экранировку с процессора и памяти. Так как по симптомам это отвал оперативной памяти:

О «профессионалах» замолвите слово или история одного Покофона Санкт-Петербург, Ремонт, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Сама плата:

О «профессионалах» замолвите слово или история одного Покофона Санкт-Петербург, Ремонт, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О «профессионалах» замолвите слово или история одного Покофона Санкт-Петербург, Ремонт, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Теперь берём снимаем оперативную память с процессора. Тут память сидит сверху на процессоре, вот она:

О «профессионалах» замолвите слово или история одного Покофона Санкт-Петербург, Ремонт, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Аккуратненько снимаем оперативную память:

О «профессионалах» замолвите слово или история одного Покофона Санкт-Петербург, Ремонт, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Вроде серых пятаков нет, но все равно откатываем память.


Берём оплёткой зачищаем микросхему памяти и контактную площадку на процессоре от старого припоя:

О «профессионалах» замолвите слово или история одного Покофона Санкт-Петербург, Ремонт, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Затем с помощью прямых рук, трафарета и паяльной пасты ошариваем оперативку:

О «профессионалах» замолвите слово или история одного Покофона Санкт-Петербург, Ремонт, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О «профессионалах» замолвите слово или история одного Покофона Санкт-Петербург, Ремонт, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Теперь мажем все это дело флюсом и сажаем память на процессор.
Финальной фотографии с результатом нет(забыл).


Скидываем аппарат, проверяем его.


Завёлся, уже радуемся.

О «профессионалах» замолвите слово или история одного Покофона Санкт-Петербург, Ремонт, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О «профессионалах» замолвите слово или история одного Покофона Санкт-Петербург, Ремонт, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Все работает, аппарат не зависает, не выключается, всегда выходит из режима ожидания.
(Сразу поправка для профессионалов ремонта которые набегут в комменты с криками, мол надо было катать весь бутерброд(процессор и оперативку), так как пока катал оперативку, под процом отбитые пятаки восстановились и все. После того как я его сделал, я неделю его всяко разно гонял. Резко нагревал, резко охлаждал, оставлял в морозилке на несколько часов, в общем очень тщательно проверил, чтоб не попасть впросак, да и гарантию я дал полгода, если такая беда повторится, то пересылка аппарата за мой счёт и гарантийный ремонт(если конечно аппарат не будет со следами новых жёстких падений))
Отмываем аппарат от грязи и остатков флюса, собираем, радуем хозяина и идем в транспортную компанию отправлять его обратно.

Вот так проблему которую можно было решить без лишних нервяков растянули на полтора месяца


Так что хочу обратиться к Вам, уважаемые ремонтники-пикабушники, если не уверены, то не беритесь.


Всем компетентных ремонтников!


Нахожусь в городе Санкт-Петербург.


По вопросам: страница ВК

Показать полностью 10
428

О человеческом недоверии и великих отмывателях плат

Небольшое пояснение: так как я в основном работаю с сервисами на опте и по рекомендациям, то я предпочитаю либо сам подъезжать и забирать аппараты, либо встречаться на улице(зачастую встречаюсь у метро или иных мест где есть камеры, людям так спокойнее), да и созваниваюсь со своего номера.. Но в мастерскую я людей не пускаю. Есть те кого такой расклад не устраивает(и я из прекрасно понимаю, нынче время такое доверять кому-то сложно), так что если человек не не верит, то я предпочитаю отказаться от ремонта, дабы уберечь и свои и его нервные клетки.


Теперь суть, написал мне парень, видел пост на Пикабу, хочу обратиться за помощью, утопил телефон Xiaomi Redmi 5 Plus. Но увы, его не устроили мои условия передачи аппарата и он решил обратиться в какой-то сервис. Ну ладно.


Через недели полторы пишет, говорит готов отдать.
Выяснилось, что в каком-то сервисе ему с помощью ультразвуковой ванны и специального раствора почистили плату. Аппарат проработал ровно до первого звонка, потом потух. В гарантии отказали, так как Вы же расписались в условиях гарантии, на залитики гарантии нет. Давайте менять плату.


Встретились, забрал аппарат смотрим.


Имеем: Xiaomi Redmi 5 Plus(фото из интернета)

О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Сразу разбираем и смотрим плату:

О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Все вроде чисто, все следы окислений отмыты, но есть одно но. При чистке в ультразвуке надо правильно подобрать раствор(но это не гарантирует полной очистки платы). И очень часто из под микросхем и металлических пластин окисления не вычищаются и приходится все своими руками доделывать( поэтому я не пользуюсь ультразвуком и сразу для экономии времени делаю все руками).
Поэтому снимаем металлические экранировки и смотрим

О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Удивительно, как после чистки он хоть чуть-чуть проработал и ни капли не удивлён, что аппарат выключился.
Начинаем снимать гнилые микросхемы и их обвзяку. И надеюсь, что после моих манипуляций телефон заведётся и я не потрачу время впустую.


Снимаем оба контроллера питания и из обвязку, затем меняем их:

О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Как видим под ними коррозия, которая замыкала их.


Теперь двигаемся дальше в радио-часть, снимаем все гнилые микросхемы с обвязкой и меняем:

О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

После замены всей гнили, обращаем своё внимание на разъем подключения дисплея, снимаем, зачищаем синивший контак и меняем разъем:

О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Дальше собираем, проверяем, аппарат завёлся, но не работает датчик приближения(аппарат сразу гаснет при звонке).


Поэтому меняем и этот датчик:

О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Справа старый датчик, слева новый.


Теперь отмываем плату от остатков флюса и проверяем.
Радуемся так как все работает, аппарат звонит, все звуки есть, датчик корректно реагирует при звонке:

О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост
О человеческом недоверии и великих отмывателях плат Ремонт, Санкт-Петербург, Ремонт техники, Ремонт телефона, Xiaomi, Длиннопост

Тестируем его весь следующий день, смотрим мультики, переодически перезагружаем и звоним на разные номера.


Аппарат идеально работает, звоним хозяину, радуем его и договариваемся о встрече дабы вернуть его.


Вот так вот отмыватели плат вредят не только людям(когда берут с них деньги за некачественную работу), но также технике(ведь аппарат мог полностью умереть) и остальным ремонтникам подрывая человеческое доверие ко всем ремонтникам(очень часто слышу фразу, мол с меня денег взяли, ничего не сделали, смысл мне опять ремонтировать, проще новый купить, так хоть не обманут). Поэтому отмываетли для меня стоят в том же ряду плохих людей, что и прогревами чипов(но о них в другой раз).


Всем компетентных ремонтников.

По всем вопросам: страница вк

Показать полностью 23
1132

О некомпетентности пост. Или как производители усложняют ремонт своих устройств

С каждым годом производители усложняют свои устройства. Меняют конструкцию плат, ставят запчасти которые привязаны к процессору и после замены какие-то функции перестают работать. С одной стороны это очень сильно злит, так как ремонт становится затруднительным, а иногда невозможным(особенно когда аппарат приходит не включающимся, ты с ним провозился несколько дней, а в итоге нет сети, так как модем сдох и аппарат выдаёшь без ремонта).

Но есть в этом один огромный плюс, с такими нововведениями все меньше неквалифицированных ремонтников берутся делать аппараты. Или же берутся но говорят, что тут вот эта запчасть завязана и мы это сделать не сможем, аппарат будет работать, но какая-то функция не будет работать и человек смело отказывается от таких горе-ремонтников.

Об одном таком аппарате сегодня пойдёт речь:

iPhone 8 Plus

О некомпетентности пост. Или как производители усложняют ремонт своих устройств Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт телефона, Ремонт iPhone, Apple, iPhone, Длиннопост

Звонит девушка, говорит видела пару постов на Пикабу. Нужна помощь. Психанула и очень хорошо кинула телефон в стену.

О некомпетентности пост. Или как производители усложняют ремонт своих устройств Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт телефона, Ремонт iPhone, Apple, iPhone, Длиннопост

Деформация знатная.

Отдала в какой-то сервис, ей сказали сделать можем цена вопроса 25 тысяч рублей и будет как новый за исключением функции True Tone(когда дисплей подстраивается под окружающее освещение). Мол проблема ещё с платой, паять надо, поэтому True Tone работать не будет.

По итогу решила что ну его делать, дорого, лучше другой купить, но все же решила обратиться ко мне.

Вскрываем его и смотрим плату:

О некомпетентности пост. Или как производители усложняют ремонт своих устройств Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт телефона, Ремонт iPhone, Apple, iPhone, Длиннопост

Вроде все нормально, даже деформации нет.

Плата не паялась и все с ней хорошо, в новом корпусе и дисплее телефон работает.

Но все равно телефон был знатно отбит, и поэтому в любой момент может развалиться.

Получив согласие хозяйки начинаем проверять чтоб ничего не было отбито, начинаем нагревать плату и резко охлаждать, если где-то трещины, то это проявится, но нет аппарат идеально проходит все проверки и все работает.

Начинаем менять корпус и дисплей. И попутно обдумываем слова про True Tone, мол с чего бы ему не работать, скорее всего они не могут переписать данные со старого дисплея на новый(если код в микросхеме дисплея не сходится с кодом в процессоре, то True Tone не работает).

Берём переписываем дамп со старого дисплея на новый:

Считываем дамп:

О некомпетентности пост. Или как производители усложняют ремонт своих устройств Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт телефона, Ремонт iPhone, Apple, iPhone, Длиннопост

И вписываем на новый(по желанию заказчика дисплей ставился не стопроцентный оригинал, а переклеенный оригинал):

О некомпетентности пост. Или как производители усложняют ремонт своих устройств Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт телефона, Ремонт iPhone, Apple, iPhone, Длиннопост

И финальный результат:

О некомпетентности пост. Или как производители усложняют ремонт своих устройств Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт телефона, Ремонт iPhone, Apple, iPhone, Длиннопост

Вся служебная информация вписана, начинаем перекидывать навесные запчасти со старого дисплея на новый.

И тут видим ещё одну причину по которой True Tone не должен был после ремонта работать:

О некомпетентности пост. Или как производители усложняют ремонт своих устройств Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт телефона, Ремонт iPhone, Apple, iPhone, Длиннопост

Надорванный(отбитый) шлейф фронтальной камеры, при замене шлейфа фронтальной камеры True Tone перестаёт работать(потому что в светодатчике тоже зашит код который сравнивается с кодом в процессоре).

Поэтому берём новый оригинальный шлейф камеры:

О некомпетентности пост. Или как производители усложняют ремонт своих устройств Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт телефона, Ремонт iPhone, Apple, iPhone, Длиннопост

И спаиваем с него датчик приближения и светодатчик:

О некомпетентности пост. Или как производители усложняют ремонт своих устройств Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт телефона, Ремонт iPhone, Apple, iPhone, Длиннопост

И ставим на него светодатчик и датчик приближения с родного шлейфа:

О некомпетентности пост. Или как производители усложняют ремонт своих устройств Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт телефона, Ремонт iPhone, Apple, iPhone, Длиннопост

Все это дело отмываем от остатков флюса, собираем и проверяем:

О некомпетентности пост. Или как производители усложняют ремонт своих устройств Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт телефона, Ремонт iPhone, Apple, iPhone, Длиннопост

True Tone работает, автояркость работает, датчик приближения работает(гаснет при звонке), фронтальная камера тоже работает.

Собираем все это дело.

О некомпетентности пост. Или как производители усложняют ремонт своих устройств Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт телефона, Ремонт iPhone, Apple, iPhone, Длиннопост

Ещё раз проверяем, звоним хозяйке телефона и отдаём ей его, с рекомендацией больше не бросать его.

Вот так вроде с одной стороны компания Apple вставляет палки в колёса ремонтникам, но с другой стороны очень сильно огораживает свои устройства от некомпетентных персонажей.

Всем компетентных ремонтников.

Нахожусь в Санкт-Петербурге.

По вопросам:

Страница ВК

Показать полностью 12
307

Страдальный iPad mini 2 или о пользе умений пользоваться схемой

Пост будет не столько про какой-то сложный ремонт, сколько про профессиональные качества мастеров.

Привезли(какие-то сам ездил забирал) мне тут разные люди аппараты с разными проблемами.

Страдальный iPad mini 2 или о пользе умений пользоваться схемой Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт планшета, iPad, Длиннопост

Посидел, мельком продиагностировал аппараты, и самый легкий и в то же время самый срочный аппарат сразу начал делать.

Им у нас оказался iPad mini 2 с нерабочим сенсором.

Недавно сам хозяин решил поменять на нем сенсор, после замены сенсор проработал неделю и перестал реагировать на нажатия.

Обратился он с ним в сервис, где сказали, что он поставил хреновый сенсор и поэтому он сдох и не работает. Предложили поставить супер сенсор, который не сдохнет и будет радовать хозяина.

Заменили сенсор, все работало, но перестал блокироваться при закрытии чехла и сенсор периодически переставал вообще работать, частично не реагировал на нажатия. Потом вовсе начал расклеиваться. По гарантии планшет переклеили и сказали что там плата гнутая, поэтому иногда сенсор тупит. Можем плату поменять тогда все огонь будет и даже реакция на чехол будет.

По итогу сенсор продолжал иногда тупить, а в один прекрасный момент и вовсе перестал работать.

И его отправили мне.

Сразу отклеиваем сенсор, и очень сильно начинает полыхать в районе пятой точки:

Страдальный iPad mini 2 или о пользе умений пользоваться схемой Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт планшета, iPad, Длиннопост
Страдальный iPad mini 2 или о пользе умений пользоваться схемой Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт планшета, iPad, Длиннопост

Рецепт успеха: взять самый дешевый сенсор, приклеить его на родной(читай бесполезный скотч), забыть вкрутить винты и поставить в корпус магниты(оттого и нет блокировки при закрытии чехла). И обязательно залить все клеем.

С горем пополам отдираем клей, разбираем аппарат и смотрим.

Первичное подозрение было на коннектор тачскрина на материнской плате. Есть такая беда у айпадов мини, бывало трескались коннектор при замене сенсоров.

Страдальный iPad mini 2 или о пользе умений пользоваться схемой Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт планшета, iPad, Длиннопост

Вот он(который поменьше и снизу платы).

Смотрим под микроскопом трещин нет, все Контакты на месте. Берём в руки мультиметр и замеряем падения напряжения на самом коннекторе(вдруг где обрыв).

И находим контакт, который в коротком замыкании. Смотрим на схему:

Страдальный iPad mini 2 или о пользе умений пользоваться схемой Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт планшета, iPad, Длиннопост

В замыкании контакт под номером 17. Как раз одно из питаний сенсора.

Смотрим дальше схему и ищем какие элементы могут быть замкнуты:

Страдальный iPad mini 2 или о пользе умений пользоваться схемой Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт планшета, iPad, Длиннопост

Даём на линию питание и находим сдохший конденсатор.

Вот он:

Страдальный iPad mini 2 или о пользе умений пользоваться схемой Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт планшета, iPad, Длиннопост

Меняем его на другой конденсатор, но с такой же ёмкостью. Замыкание ушло, но питание по этой линии нет.

Смотрим катушку через которую идёт эта линия, катушка, то прозванивается как рабочая, то нет.

Будем менять ее.

Вот она:

Страдальный iPad mini 2 или о пользе умений пользоваться схемой Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт планшета, iPad, Длиннопост

Все отмываем, проверяем, сенсор завёлся, полностью работает, но  все же иногда подтупливает, берём меняем дешевый китайский сенсор на сенсор оригинального качества.

Хозяин попросил поставить черный сенсор.

Вкручиваем все недостающие винты.

Страдальный iPad mini 2 или о пользе умений пользоваться схемой Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт планшета, iPad, Длиннопост

Ставим в углы два неодимовых магнита, что наконец-то планшет начал блокироваться при закрытии чехла.

Отмываем матрицу и склеиваем:

Страдальный iPad mini 2 или о пользе умений пользоваться схемой Санкт-Петербург, Ремонт, Ремонт техники, Ремонт Apple, Ремонт планшета, iPad, Длиннопост

Финальные проверки, все работает как надо, теперь владелец будет одной рукой пользоваться, а другой слезы счастья вытирать.

Вот так либо от недостатка умений, либо из-за банального раздолбайства аппарат приговорили к замене платы.

Всем компетентных мастеров.

Почта для связи: rap215@icloud.com

vk для связи

Показать полностью 10
Отличная работа, все прочитано!
