Всех приветствую)

Этот ремонт был сделан 25 марта, а очередь для его поста подошла только сейчас…

Итак. Ноутбук был куплен б/у, побывал уже в сервисе, и попал ко мне)

Проблема- выключается при 3D нагрузке, не работает веб-камера, плохо работает вай фай.

Я причину не сразу нашёл, хотя ее хорошо видно на фото ниже если увеличить изображение:

При более внимательном осмотре, обнаружил возле разъема подключения матрицы недодиф линию и плохо припаянный элемент:

Видимо рандомный конденсатор впаяли и хрен с ним)
Но так делать нельзя, поэтому сразу переделываю как правильно.

А правильно, это открыть схему, найти этот участок, узнать номинал конденсатора и припаять точно такой же:

В этом случае нужно 0.1U 6.3В.
Припаиваю конденсатор с донора, заодно допаиваю рядом стоящий элемент.

Теперь диф линия должна работать правильно.
Но это не основная проблема этого ноутбука)
Далее, по мере разбора, нахожу причину, почему не работает веб-камера и вайфай:

Обрыв провода в шлейфе матрицы, и повреждение кабеля антенны вайфай, а так же сломан коннектор этой антенны на самом модуле:

Но это легко устраняется. Вжух и кабель заменён:

Коннектор на модуле заменил на тоже донорский. Отпаял от какого-то модема вроде:

Обрыв провода в шлейфе матрицы под микроскопом:

Скорее всего это питание или сигнальный с веб-камеры.

Ну а теперь главная причина, почему же ноутбук выключался под нагрузкой?
А вот почему:

Механическое повреждение чипа видеопамяти.
Уж не знаю как умудрились его надломить, как-то получилось)

Решение только одно- менять.
Вжух, и готово:

После замены чипа видеопамяти, дискретка определяется нормально, и успешно прошла бенчмарк.

И веб-камера тоже заработала:

Но к сожалению, через себе или два, этот чип стал сыпаться артефактами.

Я его так же заменил уже бесплатно, по гарантии и по сей день ноутбук нормально работает)

Вот такой получился ремонт.

Москва

Всех приветствую)

Данная плата просто перестала подавать признаки жизни.

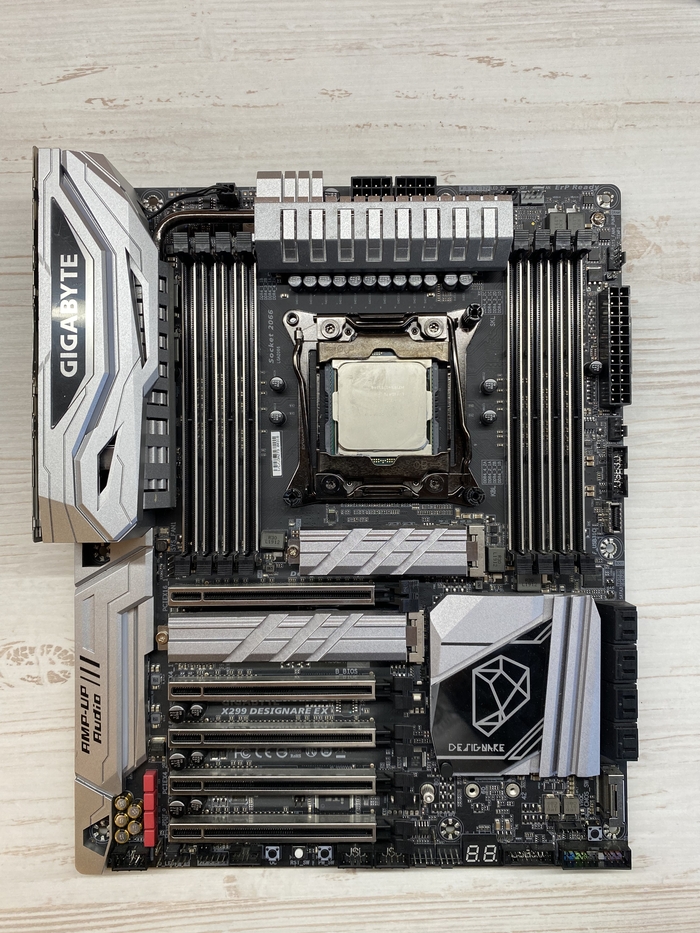

Вот она красавица:

С таким предварительным дефектом плату включать не рекомендуется, что бы не усугубить ситуацию.

Замер сопротивлений на 24х и 16ти пиновых колодк ничего подозрительного не выявил.

Перевернув плату обнаружил повреждение:

Немного ближе:

Перебиты пара дорожек.
Но проблема врятли в этом.

Кроме основных колодок питаний, на плате есть ещё куча дросселей по вторичным цепям.

Эти сопротивления тоже необходимо измерять.
И как раз на паре таких дросселей есть заниженное сопротивление:

Так как эти дроссели находятся возле слотов оперативной памяти, делаю вывод, что проблема именно с питанием оперативки.

Виновником данных КЗ может быть много чего. Что бы ускорить процесс поиска, снимаю процессор и на один из дросселей подаю 0.8В с ограничение тока 2А, и ищу что греется.

Спустя некоторое время, чувствую нагрев с обратной стороны платы, а там ряд конденсаторов:

А все эти кондеры стоят на одной линии, поэтому выйти из строя мог абсолютно любой. Осмотром под микроскопом виновника не выявил, поэтому принял решение снимать их все и прозванивать по отдельности:

И виновный таки найден:

Прогорел в самом низу на углу, поэтому в микроскоп и не видно было.

После демонтажа неисправного кондера, проверяю сопротивление на дросселях:

Сопротивление выросло. А значит можно припаять исправные с донора:

И проверяем:

В собранном виде плата светится как новогодняя ёлка:

Кайфовая конечно 😀

На этом ремонт окончен.

Москва

Всех приветствую)

Лёгенький ремонт вам в ленту.

А именно замена сокета 1155.

Некоторые ножки сломаны под корень, поэтому решили заменить целиком.

Снимаем/ставим:

В итоге получаем рабочую плату:

Москва

Всех приветствую)

Плавающая неисправность заключалась в следующем: карта не стабильно работала, могла отключаться рандомно как под нагрузкой, так и без нагрузки.

ВНИМАНИЕ: это всего лишь один из нескольких сотен вариантов подобной неисправности. Если ваша карта ведёт себя так же, это совсем не означает, что у вас точно такой же дефект.

Итак. Вот она красавица:

Снимаем радиатор, осматриваем:

Карту не чистили с момента покупки, даже термопаста заводская ещё). Исправим.

Самые внимательные наверно уже увидели в чем проблема.
Итак, смотрим:

Ухты Ухты) отвал дросселей питания гпу)
Легким движением пальца снимаю их:

Фото чуть ближе:

Ремонт довольно простой: нужно заново нормально припаять дроссели. Что бы это хорошо сделать, нужно снять пару конденсаторов, что б не мешали:

Ну и припаиваем все на место:

Далее чистка карты и тестирование:

Карта работает стабильно, аномалий в ее работе выявлено не было.

На этом всё.

Москва

Всех приветствую)

В ремонте ноутбук от зелёных Acer aspire es1-731g.
Проблема типична: нет реакции на кнопку включения.

Работать будем с платформой Quanta ZYLB:

Замерив сопротивления на дросселях, обнаружил сильно заниженное да одном возле процессора:

На этом дросселе сопротивление 1.11 Ом, такое же как и на одном из конденсаторов на процессоре:

Вывод не утешительный: процессор SR29E вышел из строя.

Новый стоит довольно дорого, поэтому с клиентом приняли решение заменить на б/у.

После замены процессора сопротивление на подозрительном дросселе выросло:

Тестовое включение будет с посткартой:

На посткоде 27 плата уже выдаёт картинку.
Далее собираем и тестируем:

На этом ремонт закончен.

Москва

Всех приветствую)

Ноутбук перестал реагировать на кнопку включения.

Приступаем.

Снимаем поддон и осматриваем плату:

Платформа Compal NM-D031.
Отсоединяем АКБ и замеряем сопротивления на всех дросселях, а так же дата линии юсб портов.

В моём случае никаких заниженных сопротивлений нет.
При подключении ЛБП, потребление платы составляет 0.070а, что довольно довольно много для дежурного питания:

При более тщательных замерах сопротивлений выявил вышедшую из строя микросхему:

Это SY6288D20AAC.
Как я понял, эта штуковина грубо говоря должна защищать от перегрузки по току, перегрева и КЗ внешние устройства подключённые к юсб порту.

В моём случае на этой микросхеме было замыкание между 1 и 2 пином. То есть питание +USB_VCCA было посажено на землю.

Отпаяв эту микруху, потребление платы в дежурном режиме пришло в норму:

И ноутбук стал включаться:

Позже я припаял с донорской платы рабочую микруху.

Но на этом ремонт не закончен.

Во время тестирования, я случайно заметил, что топкейс с правого края подозрительно сильно нагрелся, хотя там ни радиатора, ничего такого нагревающегося нет.

С той стороны есть только IO плата с аудиовыходом и кардридером.

Ну раз греется, значит есть какая-то неисправность. Замеряю сопротивление на конденсаторе по питанию контроллера звука и вижу:

Сильно занижено.
Контроллер звука и кардридера RTS5199 вышел из строя.

Меняю на новый:

При дальнейшем тестировании проблем больше не было выявлено.

На этом ремонт окончен.
