Новогодние каникулы закончились. Народ вяло готовится к празднованию старого нового года, а  меж тем мне пришлось выйти на работу. Наверное коллегам пораньше принесли отголоски праздничных гуляний, но я предпочел немного подольше отдохнуть.

Притащили какой-то ZTE залитый благородными напитками в новогоднюю ночь. Будем надеяться, что напитки были действительно благородные.

Я с залитыми телефонами поступаю так - если коррозия на 1-2 участках локально образовалась, то берусь, если залит полностью - то сочувствую и предлагаю за дешево выкупить на запчасти. Это помогает сохранить как потраченное зря время, так и репутацию на дистанции. Только на словах люди согласны без гарантии после воды ремонтировать телефоны, а как только он сломается, то в лучшем случае тебя за спиной будут называть жуликом, а в худшем - выдерут весь мозг визитами. А так как нервничать я не очень люблю - предпочитаю не создавать, хотя бы специально, заранее проигрышные, для себя, ситуации.

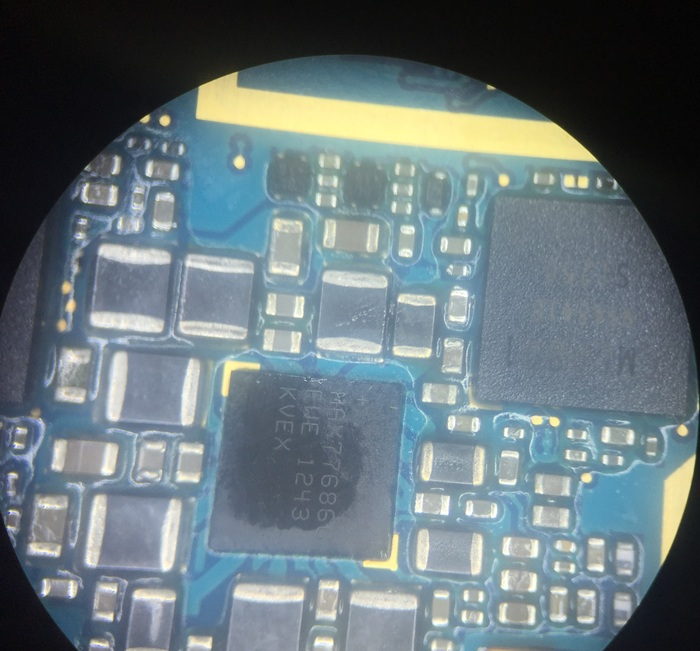

Тут все как положено: залита только часть платы - 1 микросхема. Честно говоря не помню что было с аппаратом, не включался или КЗ, т.к за 1 день несколько залитых принесли.

Снимаем защитный экран. Все не смертельно.

Снимаем контроллер питания. чтобы после ремонта не было последствий - реболлинг при залитии необходим. Сначала бездумный (все что в коррозии), потом уже точечный, если не работает какая-то конкретная функция. Ультразвуковые ванночки для слабаков! Купил красивенькую, новую и так и не использовал ни разу, пылится.

накатываем шарики. для такого размера микросхемы и плотности шаров - пастой пойдет, шарами дольше и не зачем в данном случае

Убираем лишний припой с контактных площадок, перед установкой микросхемы. Одна дорожка отгнила из-за коррозии, хоть она и дублируется - все равно восстановил на всякий случай.

Можно было конечно попробовать запустить, но смысла в этом мало, т.к было видно, что led-драйвер дисплея залит, а без него кроме черного экрана ничего не будет. Хорошо, что этого говна навалом в донорах, поэтому берем откуда-нибудь, т.к родной сильно погнил и его не удалось восстановить

слева - родной, справа - донорский. ставим на место.

Чистим от ненужного флюса. и получаем такую картинку

Не будьте, как ZTE. не ныряйте в новогоднюю ночь с головой в благородные напитки.

Нахожусь в г. Санкт-Петербург, с вопросами и предложениями - verified.service.spb@gmail.com

Чем хороши самсунги - тем что на них все и всегда есть: запчасти, мануалы, микросхемы, люди которые их ремонтируют. От переизбытка информации можно и потеряться, а вот от недостатка - это вряд ли. Потому что проблемы самсунгов уже разобраны многократно и наверняка с тем, чем вы столкнулись впервые, уже есть решение на просторах интернета.

Попался Samsung N7100 на котором требовалась замена микросхемы памяти, но до этого его кто-то зачем-то ремонтировал

Оставив следы флюса на контроллере питания. Я в таких случаях, если размер микуросхемы позволяет быстрее снять и поставить, а не лазить с тестером вокруг платы, просто реболлю гретые микросхемы, в данном случае я не стал изобретать ничего нового.

Поэтому снимаем контроллер питания. Как видим размер не очень большой, компаунда нет, поэтому быстрее отреболлить, чем проверить присутствие всех напряжений.

накатываем пастой шары. всегда использую пасту, только в некоторых процах приходится юзать шарики.

Теперь приступим к самой флешке. так обильно можно не заклеивать все вокруг. там максимум соседний процессор может перегреться. и то нужно прилично кочегарить. Обожаю безсвинцовый припой!

Снимаем микросхему, отчищаем все оплеткой и флюсом, чтобы не оторвать лишнего.

так все выглядит после чистки.

подключаем к колодке сначала родную флешку, убеждаемся в том, что ей пришел конец. Записываем новую, для разнообразия решил взять на 32Гб вместо 16Гб. Смысла описывать какие кнопки нажимаются в программе думаю нет. Но если ты новичок и не можешь разобраться в обилии информации в интернете, запутался - пиши на почту, по возможности подскажу. Вообще второй коробочки на картинке может и не быть. все активируется на одну карту в самой программе. Первая коробка, которая подключена для непосредственной работы с микросхемами памяти, а вторая сервисный операции для телефонов LG и Samsung. после того, как микросхема записалась - припаиваем ее на место в телефон и чистим все бензином

Получаем что-то вроде этого

кстати, пропустил фотку микросхемы памяти. очень хорошо, что у памяти в телефонах всего несколько видов рисунков. Если бы извращались как контроллеры питания и процессоры - то ремонтники просто разорились бы на колодках, в которые вставляют микросхемы, для более удобной работы с программаторами.

Теперь берем второй программатор и восстанавливаем родной имей.

Звонит. Еще будет радовать владельца какое-то время

И бонусом 16Gb лишней памяти.

Нахожусь в г. Санкт-Петербург, с вопросами и предложениями - verified.service.spb@gmail.com

Люди в России очень любят Xiaomi. Еще бы - та же самая скорость процессора, идентичная камера и такой же яркий дисплей как у лидеров рынка, но все это за меньшие деньги. Вот и мне в ремонт приносят все больше китайцев.

Залитый Xiaomi Mi5s. По началу не работал только сканер отпечатка пальца, но потом начал мерцать дисплей и отказал сенсор. когда я его уже начал разбить дисплей совсем не подавал признаков жизни - ни подсветки, ни изображения.

часть очевидных причин. Вообще залит оказался в районе разъема достаточно сильно. Если бы пролилось до платы и там окислилось - было бы гораздо хуже, но пока терпимо.

Т.к я не расклеивал дисплей от рамки, то понятия не  имел какой шлейф от чего и поэтому резонно думал, что это как раз таки контроллер тачскрина

каждый коннектор, как на шлейфе дисплея так и на субплате телефона был в коррозии

никуда не торопясь (хуже-то уже не будет) снимаем шлейф и начинаем потихоньку выпаивать все коннекторы, чистить и ставить на место

оклеиваем рамку и дисплей всякого рода теплоотводами - я использую последнее время фольгу. может кому-то хватит подложить металлический экранчик. это все дело привычки. главное закрыть пластик, чтобы не поплавился

Понемногу все приходит в приятный глазу вид

снимаем "контроллер тачскрина" чистим все ненужные окисления и коррозию вокруг

самой микросхеме тоже досталось

реболлим микросхему и устанавливаем на место

далее остаются еще несколько коннекторов

быть может кто-то и не стал бы снимать , а просто пропаял. Тоже не ошибка, но мне пока нравится так, чтобы уж наверняка ничего лишнего не осталось

подсветке как всегда достается больше всех. выгорела совсем ножка одна

Все вычищено, следов влаги не осталось, а дисплей все равно не работает. Немного погрустим, потом непременно берем себя в руки

сначала в левую

потом опять в левую. И отклеиваем дисплей от рамки. На удивление никаких оставшихся следов влаги не обнаружено. "контроллер тачскрина" оказался на самом деле контроллером сканера отпечатка пальцев. Вроде бы и сказочке конец. Берем новый дисплей, ставим старый сканер и радуемся, но все не так просто. Конечно я не первооткрыватель и до меня с этой проблемой уже столкнулись, даже на пикабу ( https://pikabu.ru/story/moya_pyatnichnaya_golovnaya_bol_ili_... ) но там люди тешили себя еще надеждами. сканер действительно не снимается вообще. уже после того, как я решил ставить новый дисплей и психонув решил просто посмотреть на сколько сканер прочно сидит на старом

очень прочно. Даже просто отколоть хоть половину сканера у меня не получилось. Только кусочки по краям. Казалось бы - можно купить новый сканер (они на самом деле продаются) и приклеить в новому дисплею - но и тут проблема: эти сканеры невозможно даже в фабричных китайских условиях приклеить к дисплею так, чтобы они работали. Тут невольно приходят на ум айфоны с их невозможностью замена сканера отпечатка пальцев. Да, тут не привязан к железу сканер (скорее всего), как на айфонах, но обычному пользователю без разницы техническая сторона вопроса - главное сканер нельзя поменять с новым дисплеем.

На али есть дисплеи в сборе со сканером отпечатка на эту модель(который я в итоге купил) , но и там сканер не работает, только как кнопка "home". так же на али есть якобы оригинальные дисплейные модули на эту модель, где вроде бы должен работать сканер, но цена им ~8к. Тут у меня уже аналогия с другим известным топом - самсунг, на которых суперамолед дисплеи только оригинал бывают (хотя есть инфа что появились на рынке чиносы, именно samoled, не ips, но через несколько месяцев работы отъезжают. так что мастера будьте аккуратнее). И очень часто, если телефону уже 2 года, то цена на дисплей такого самсунг - как цена такого же б/у телефона. Тут очень похожая ситуация.

Намеренно это сделано или досадный промах одной конкретной модели покажет только время и новые выпущенные модельки.

Все вышеописанное это мой личный опыт, так что если я в доску не прав и есть решение по этой моделе - буду рад услышать в комментариях.

Нахожусь в г. Санкт-Петербург, с вопросами и предложениями - verified.service.spb@gmail.com

Иногда в ремонт приносят аппараты, которые вроде уже и отслужили свое, нормально поработали, которых пора распотрошить на запчасти, но они настолько полюбились хозяевам, и функционала им хватает полностью, что они не хотят прощаться со своим девайсом. один из таких попал ко мне - Samsung P5100. Это из той же эпохи, как и N8000, чуть менее популярен правда был.

С проблемной микросхемой памяти. загружался до заставки, работал несколько секунд и опять уходил в ребут. В принципе на них очень часто менялась память, в свое время, поэтому даже люди , которые впервые за это возьмутся, найдут всю необходимую информацию.

снимаем микросхему, ничего необычного. На планшетах можно уже использовать нижний подогрев, он там хоть немного оправдан. особенно на этих, с действительно толстой платой. отчищаем компаунд с пятачков на плате

такая картина непременно заставит поседеть любого новичка

еще бы, столько отсутствующих контактных площадок на плате, можно подумать, что ремонт уже закончен неудачно, если бы не

такая технология производства печатных плат у Samsung'а - неиспользуемые контакты очень и очень плохо закреплены на текстолите

берем какую-нибудь подходящую микросхему для этого планшета - бгало их много, записываем чуточку дампа, конфиг. потом прошиваем, правим программно оставшиеся мелочи

проверяем. и выдаем настальгирующему клиенту.

Нахожусь в г. Санкт-Петербург, с вопросами и предложениями - verified.service.spb@gmail.com

Пока рынок завалили кучей мейзуксиомахуавеев, старые игроки, которые потихонечку теряют позиции, вынуждены выпускать всякого рода бюджетники, за которые даже немного обидно становится.

вот один из них

Lg какой-то там на процессоре MTK. В целом, процессоры МТК, ничего плохого из себя не представляют, но считаются уже несерьезными, для достойных девайсов

по наполнению всякого рода микросхемками - модель конечно скудновата. только самое необходимое - только хардкор!

Собственно проблема - залит, не включается. Как чаще всего бывает вода пролилась через разъем зарядки

2 маленькие микросхемки оказались как раз таки в самом эпицентре. Но не смотря на их размер, на них завязано самое высокое напряжение в телефоне - подсветка и зарядка.

снимаем их обе сразу, чего мелочиться ?! не все так и ужасно.

кому-то досталось побольше, кому-то меньше, но пострадали обе, поэтому дальше по накатанной схеме.

реболлим их. немного у одной поцарапался или от коррозии повредился лак, припой зразу прилип к образовавшейся металлической дорожке. И чтобы потом эта дорожка не слиплась с одним из шаров, на всякий случай помажем маской для плат

чистим ненужные окисления и грязь

восстановим один пятак и на всякий случай нальем еще маски - хуже не будет.

устанавливаем микросхемы на место.

немного на шлейф дисплея попало, поэтому его тоже пропаяем и почистим.

ну и сам коннектор дисплея

меняем парочку микрофонов, оказалось вода все таки погуляла внутри всего корпуса.

ну вот и славненько. светится и заряжается

В какие-то давние времена был куплен на запчасти побитый и потрепанный жизнью самсунг. чаще всего, что я покупаю на запчасти, то и использую как запчасти, но не в этот раз. шли годы, он ждал своего часа, и вот, решил я над ним сжалиться и дать вторую жизнь, ибо каждый заслуживает второго шанса, даже утопленный телефон.

все с ним было хорошо, кроме того, что он не заряжался. Точнее обманывал, что заряжается, показывая картинку, а на самом деле этот лишь имитация зарядки

вот чем меня радуют нормальные бренды - это документацией, на все новое есть сервис-мануалы, на все чуть постарше - полные схемы. Ладно, конечно не все топ-бренды имеют документацию в открытом доступе, но на самсунги, в частности, много чего есть.

4 разы тыкнул цешкой в плату - и вот уже понятно что именно неисправно.

контроллер питания чуть-чуть подгнил. понятно, что и без схем все ремонтируется, но со схемами - это конечно более осознанно делается.

и всего-то?! в общем да, бывает и хуже

чистим посадочную площадку

накатываем шарики пастой.

готовый вариант. мажем флюсом - впаиваем. иии. не включается.

что может быть тому виной ? не контроллер же, ведь он всего лишь не заряжался, а теперь вообще не стартует. конечно же, находящийся с обратной стороны платы, процессор с памятью перегрел и шары послипались

вот и они - виновники

снимаем, отрываем не нужные пятаки с платы

реболлим и ставим на место

но почему-то опять не включается, с теми же показателями на блоке питания.

теперь настала очередь того самого контроллера питания, который мы снимали самым первым. По хорошему конечно, стоило посмотреть его до перекатки процессора и памяти, но т.к он слишком мал, то я не подумал, что он мог не сесть и проигнорировал это.

так вот, о внимательности, самые внимательные бы уже увидели в первый раз, на этой фотке, отсутствующие шары на микросхеме, после реболлинга. Но я, к сожалению, не из таких. Поэтому весь геморой, который я себе придумал сам, лишь моя заслуга.

Т.к телефон мой, и делать я его буду пока на него стоит, а стояло именно сегодня. возможно завтра бы он отправился еще на год на полку, то покупать контроллер я не стал, хоть он и стоит 3-4 сотни, поэтому.

смотрим куда можно припаяться, лудим все это, накатываем новые 2 шарика

в принципе выходит очень даже ничего.

со вторым немного посложнее, но тоже не смертельно

для сравнения иголка от шприца 5 кубов

заливаем все масочкой сине-зеленой, чтобы уж наверняка

ну в общем-то хэппи енд.

вывод я думаю очевиден, поэтому всем отличной рабочей субботы завтра!

Передали мне из далеких далей аппарат - Xiaomi Redmi 4 Pro, с проблемой : "Суть проблемы-во время разговора я слышу собеседника с металлическими помехами, а точнее совсем не слышу из-за помех.

И ещё, во время проигрывания музыки происходит "зажёвывание" звука через каждые 30-40секунд на 1-2 секунды, как-будто на кассету пальцем надавить."

По словам владельца его отдавали уже в несколько мест, но там не шмагли

сразу видим профессиональные следы предшественников.

Лично я не разделяю всеобщего восторга вокруг топовых китайских брендов - xiaomi, meizu, huawei и пр - но я смотрю с точки зрения ремонта на телефоны. может там действительно соотношение Мп/руб или МГц/руб позволяет закрывать глаза на качество начинки. Грубо говоря при использовании одной и той же микросхемы, но разной обвязки мы получим разный результат. Но вот китайцы на этом пока что сыпятся. разумеется это уже давно не nokia n95, но конкурировать с серьезными ребятами на рынке китайцы могут только ценой.

Но это полбеды. Схемы, мануалы, поддержка - отсутствие в полном объеме всего этого делает не особо приятным процесс ремонта. благо есть типовые решения, но это, к сожалению, не всегда помогает.

Еще нафига делать одну модель с разной начинкой?! это ж не ноутбуки в конце концов. вот блин каждый раз квест - отгадай что за ксиоми в руках . Это мои личные ощущения от бренда.

Вернемся к ремонту. чаще всего в этих ксиомах стоит какой-нибудь wcd-аудиокодек и весь звук завязан на него (гарнитура, микрофоны, динамики) Но в данном случае все немного иначе. Даташиты на 2 контроллера питания я так и не нашел, может через годочик появятся, но по аналогии с предшественниками можно предположить, что тут за звук отвечает именно РМ8953

т.к водички, заметных следов удара нет, микросхема не расколота - менять ничего не нужно, достаточно реболлинга. зачем сяоми припаивает экраны на нормальный припой, а не легкоплав?!

снимаем экранировку для нормального доступа к микросхеме.

Кстати, я удивлен тому что плата вообще не паянная. Когда я начинал в первый раз в ремонте тел., и не мог определить причину поломки, все платы зажаривал в хлам, тогда еще компаунд был лишь на самсунгах и нокиах, поэтому прогрев нормально помогал на других брендах. А тут даже никто не попытался. Угас у людей дух авантюризма и эмпирическим путем никто не хочет выяснять причину поломки, только готовые решения.

счищаем лишнее олово

накатываем пастой новые шарики

и запаиваем обратно экраны.

исключительно для подстраховки можно отреболлить аудио-усилитель, но он влияет только на звук из динамиков

Но это скорее для подстраховки.

Динамик конечно поставил другой, проводочки - это было забавно.

Потестил, все хорошо. Поломка плавающая - нужен более долгий тест, и было бы круто, если владелец из Мурманска ответил мне на почте.
