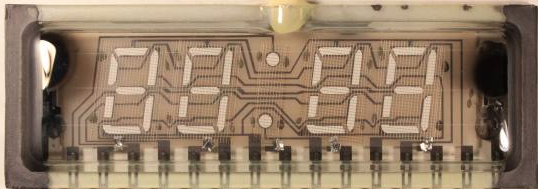

Основные данные индикатора ИВЛ1–7/5:

• Цвет свечения: Зеленый

• Номинальная яркость индикатора 500 кд/м2, минимальная – 300 кд/м2.

• Напряжение накала: 5 В

• Ток накала: 120 ± 12 мА

• Напряжение анода–сегмента импульсное: 27 В

• Ток анодов–сегментов импульсный одного разряда: 12 мА

• Напряжение сетки импульсное: 27 В

• Ток сетки импульсный одного разряда: 12 мА

• Скважность: 5 ± 0,5

• Минимальная наработка: 10 000 ч

• Яркость индикатора, изменяющаяся в течение минимальной наработки, не менее: 100 кд/м2

• Срок хранения не менее: 4 лет

Предельно допустимый электрический режим индикатора ИВЛ1–7/5:

• Напряжение накала строго в пределах: 4,5–5,8 В

• Наибольшее напряжение анодов–сегментов: 50 В

• Наибольшее напряжение сетки импульсное: 50 В

Схема часов

Для установки текущего времени используются три кнопки, но рекомендую при первом запуске использовать установку времени по времени компиляции, для этого необходимо раскомментировать строку:

// set_time(22,7,2,26,13,10,0);// год 00-99, ДН 1-7 (1=ВС), мес 1-12, дата 1-31, час 0-23, мин 0-59, сек 0-59

Залить скетч в микроконтроллер, далее закомментировать строку и залить скетч по новой.

В часах используется модуль часов реального времени DS1307, так же без изменения скетча можно использовать DS3231.

Для использования ATmega8 в Arduino IDE Вам необходимо собрать следующую схему (в данном случае допускается внутрисхемное программирование, то есть прошивать контроллер при полной собранной схеме часов):

Перед прошивкой ATmega8 необходимо установить поддержку контроллера в Arduino IDE, для этого откройте меню Файл >> Настройки и в пункте Дополнительные ссылки для Менеджера плат вставьте ссылку:

https://mcudude.github.io/MiniCore/package_MCUdude_MiniCore_...

Далее переходим в меню  Инструменты >> Плата >> Менеджер плат

В строке поиска напишите atmega8, списке менеджера плат выберите пакет: MiniCore by MCUdude

После установки поддержки плат в Arduino IDE появится плата Atmega8

• Для прошивки скетча или загрузчика Вам понадобится программатор USBasp

Распиновка USBasp

Перед загрузкой в настройках платы укажите частоту кварцевого резонатора (12 МГц), выбрать программатор  USBasp, в пункте Bootloader выберите No bootloader или Yes (UART0) если планируете загружать скетчи через UART ( USB — TTL ).

Во вкладке «Инструменты»  нажмите «Записать загрузчик«.(делается только один раз)

После записи загрузчика Вы в Arduino IDE увидите примерно следующее:

Для загрузки скетча выберите вкладку — Скетч >> Загрузить через программатор

После загрузки скетча появится следующее сообщение:

Скетч - http://rcl-radio.ru/?p=113960

Микроконтроллер Atmega88 поддерживается средой программирования Arduino IDE, так же большинство библиотек совместимы с этими контроллерами.

Ранее в http://rcl-radio.ru/?p=120507 рассматривался пример создания регулятора громкости и тембра на LC75342 с использованием платы Arduino Nano, на этой странице будет аналогичный проект, но с использованием микроконтроллера Atmega88.

ИМС LC75342 представляет собой аудиопроцессор специально разработанный для регулирования параметров аудиосигнала с минимальными искажениями. Аудиопроцессор включает в себя регулятор громкости, тембра, коммутатор входов и предусилители входов.

Более подробно об аудиопроцессоре можно узнать из статьи — LC75342 (Arduino)

Основные параметры LC75342

• Регулировка громкости от -79 до 0 дБ (шаг 1 дБ)

• Независимая регулировка громкости (баланс)

• Входной предварительный усилитель входа от 0 до +30 дБ (шаг 2 дБ)

• 4-х канальный коммутатор входов

• Регулировка тембра BASS от -20 до +20 дБ (шаг 2 дБ)

• Регулировка тембра TREBLE от -10 до +10 дБ (шаг 2 дБ)

• Напряжение питания от 5 до 10 В

• Управление цифровое 3-Wire (CL, DI, CE) (макс. тактовая частота до 500 кГц)

• Входное сопротивление 50 кОм

• Коэффициент нелинейных искажений 0,01% (макс.)

Регулятор громкости содержит два основных блока, первый блок микроконтроллерный (Arduino Nano) с органами управления и индикации, второй блок плата аудиопроцессора.

Регулировка громкости возможна в пределах от -79 до -4 дБ, недостающие 4 дБ отданы регулятору баланса.

Основное управление параметрами аудиопроцессора будет осуществляться при помощи энкодера (KY-040) и 2-х кнопок. Вся информация будет выводится на дисплей LCD1602 + I2C (I2C модуль на базе микросхем PCF8574 позволяют подключить символьный дисплей 1602 к плате Arduino всего по двум проводам SDA и SCL (А4 и А5), что дает возможность не использовать цифровые выходы Arduino при подключении дисплея.)

Регулятор тембра имеет одно меню, которое содержит регуляторы громкости, тембра (TRABLE, BASS) и баланса. Дополнительно при нажатии кнопки INPUT помимо переключения входа будет доступно меню предусилителя входа. (независимое для каждого входа).

Схема регулятора громкости и тембра

Как добавить микроконтроллер Atmega88 в среду программирования Arduino IDE и прошивать микроконтроллер можно узнать из статьи http://rcl-radio.ru/?p=113040.

Перед загрузкой в настройках платы укажите частоту кварцевого резонатора (12 МГц), выбрать программатор  USBasp, в пункте Variant тип контроллера 88P/88PA, 88/88A (для Atmega88 20PU который я используя для этой статьи) или 88PB, в пункте Bootloader выберите No bootloader или Yes (UART0) если планируете загружать скетчи через UART ( USB — TTL ).

Во вкладке «Инструменты»  нажмите «Записать загрузчик«.(делается только один раз)

Для запуска LCD1602 c I2C модулем на PCF8574, Вам понадобятся две библиотеки:

• Wire_low — библиотека для работы с шиной I2C (тестовая версия)

• Lcd1602_i2c_low — библиотека для работы с LCD1602 I2C на PCF8574

Скетч использует 5738 байт (70%) памяти устройства. Всего доступно 8192 байт.
Глобальные переменные используют 141 байт (13%) динамической памяти, оставляя 883 байт для локальных переменных. Максимум: 1024 байт.

Скетч - http://rcl-radio.ru/?p=120528

В OLED дисплее отсутствует дополнительный слой подсветки всей поверхности экрана. Каждый пиксель, формирующий изображение, испускает самостоятельное свечение. При этом картинка получается яркой и более контрастной.

Управление OLED дисплеем в данном примере осуществляется при помощи шины I2C.

Параметры дисплея SSD1306:

• Технология дисплея: OLED

• Разрешение дисплея: 128 на 64 точки

• Диагональ дисплея: 0,96 дюйма

• Угол обзора: 160°

• Напряжение питания: 2.8 В ~ 5.5 В

• Мощность: 0,08 Вт

• Габариты: 27.3 мм х 27.8 мм х 3.7 мм

Регулятор тембра и громкости на BD37033FV имеет следующие характеристики:

• Напряжение питания от 7.0 до 9.5  В

• Ток потребления  31 мА

• КНИ 0,002% (VOUT=1Vrms BW=400-30KHz)

• Выходное напряжение шума 5,5 µVrms

• Перекрестные помехи между каналами -100 дБ

• Входное сопротивление 100 кОм

• Максимальное входное напряжение 2,1 Vrms

• Перекрестные помехи между селекторами -100 дБ

• Входной предварительный усилитель (независимый для каждого входа) 0…16 дБ

• Диапазон регулировки громкости от -79 до +15 дБ

• Режим MUTE — 100 дБ

• Регулировка тембра по ВЧ СЧ и НЧ -15…+15 дБ, регулируемые частотные полосы и скважность

• Тонкомпенсация 0…15 дБ, регулируемые частотные полосы

• ФНЧ сабвуфера — регулируемые частотные полосы

• Независимый для каждого выхода аттенюатор -79…15 дБ

• Управление:

  • Энкодер — регулировка всех основных параметров

  • Кнопки — MUTE, MENU_SET, INPUT

  • ИК пульт — Работает только в основном меню (регулировка громкости, тембра и переключение входов)

Основное меню

В основное меню собраны основные параметры такие как громкость, тембр (ВЧ, СЧ, НЧ), выбор входа и регулировка предусилителя входа (независимый для каждого входа). Выбор параметра осуществляется при помощи кнопки энкодера, а изменение параметра при помощи поворота ручки энкодера, дополнительно для управления аудиопроцессором используются кнопки выбора входа, активация режима MUTE и переключения с основного меню на вспомогательное (и наоборот). В основном меню так же все параметры можно изменить при помощи ИК пульта.

Второе  меню

Во втором меню находятся редко изменяемые параметры, в нем ИК пульт недоступен. Для перехода во второе меню нужно нажать кнопку MENU_SET, выбор параметра меню осуществляется при помощи кнопки энкодера, а изменение параметра при помощи поворота ручки энкодера и кнопки INPUT (кнопка отвечает за изменение дополнительно параметра пункта меню).

Для управления регулятором подойдет практически любой пульт ИК, для поддержки Вашего пульта необходимо прописать коды кнопок в скетч:

#define IR2 0x33B820DF // button encoder

#define IR3 0x33B8946B // mute

#define IR4 0x33B810EF // >>>

#define IR5 0x33B8E01F // <<<

#define IR6 0x33B844BB // INPUT

Для получения кодов кнопок Вашего пульта загрузите скетч и откройте монитор порта, при нажатии кнопки пульта его код будет отображен в мониторе порта.

Скетч - http://rcl-radio.ru/?p=120824

Основные характеристики TDA7313

• Напряжение питания 6…10 В (9 В рекомендуемое)

• КНИ не более 0,01 %

• Отношение сигнал / шум 106 дБ

• Разделение каналов на частоте 1 кГц 103 дБ

• Регулировка громкости от -78.75 до 0 дБ (0…63 уровня)

• Регулировка тембра НЧ и ВЧ ±14 дБ (-7…+7)

• Регулировка аттенюаторов независимое для каждого выхода от -38.75 до 0 дБ (шаг 1,25  дБ)

• Регулировка предусилителя от 0 до 11.25 дБ (шаг 3,75 дБ)


Плата Arduino Nano аудиопроцессор TDA7313 обмениваются данными на шине I2C по линиям

В данном примере применены несколько модулей, таких как энкодер KY-040, часы реального времени DS3231, LCD2004_I2C, ИК-датчик VS1838B. Управление параметрами аудиопроцессора осуществляется при помощи 4-х кнопок — STANDBY, MUTE, SET, INPUT и энкодера KY-040.

В проекте используется два меню, в первом меню выводятся основные параметры аудиопроцессора — громкость, тембр НЧ и ВЧ, индикатор входа и часы. Во втором меню осуществляется регулировка дополнительных параметров — аттенюаторы выходов, включение или выключение тонкомпенсации, яркость подсветки дисплея в активном режиме и в режиме STANDBY.

Дополнительно имеется меню входов которое активируется нажатием кнопки INPUT, при этом происходит переключение входа и имеется возможность изменить регулировку предусилителя входа (независимая для каждого входа) при помощи энкодера.

Так как предусмотрена управляемая яркость подсветки дисплея, то можно установить яркость подсветки в основном  режиме и в режиме STANDBY (как правило с пониженной яркостью подсветки), регулировка яркости подсветки осуществляется в меню №2.

Подсветка — убрать перемычку с модуля I2C PCF8574 и подключить вывод модуля к цифровому выходу Arduino D6. Перед подключением замерить ток подсветки который не должен превышать 20 мА (у моего модуля ток не более 15 мА, замер производить между контактами перемычки).

Максимальный выходной ток одного выхода Arduino Nano не должен превышать 40 мА.

В проекте используются часы реального времени DS3231, текущее время выводится в меню №1, а так же в режиме STANDBY.

Установить текущее время можно двумя способами:

• Установки времени через скетч:

Раскомментируйте строку:

clock.setDateTime(__DATE__, __TIME__); // Устанавливаем время на часах, основываясь на времени компиляции скетча

загрузите скетч, далее закомментируйте строку:

// clock.setDateTime(__DATE__, __TIME__); // Устанавливаем время на часах, основываясь на времени компиляции скетча

повторно загрузите скетч.

• Установка времени кнопками:

Перейдите в режим STANDBY, нажать и удерживать кнопку энкодера, нажимать кнопки:
SET — обнуление секунд
IN — коррекция минут
MUTE — коррекция часов

ИК пульт дублирует работу энкодера и кнопок. Для управления регулятором подойдет практически любой пульт ИК, для поддержки Вашего пульта необходимо прописать коды кнопок в скетч:

#define IR_1 0x33B8A05F // Кнопка вверх

#define IR_2 0x33B8609F // Кнопка вниз

#define IR_3 0x33B810EF // Кнопка >

#define IR_4 0x33B8E01F // Кнопка <

#define IR_5 0x33B850AF // Кнопка IN

#define IR_6 0x33B844BB // Кнопка SET

#define IR_7 0x33B8946B // Кнопка MUTE

#define IR_8 0x33B800FF // Кнопка STANDBY (POWER)

Для получения кодов кнопок Вашего пульта загрузите скетч и откройте монитор порта, при нажатии кнопки пульта его код будет отображен в мониторе порта.

В проекте предусмотрен выход STANDBY для управления режим STANDBY усилителя мощности, а так же режим MUTE. Все параметры сохраняются в энергонезависимую память, сохранение происходит в момент перехода в режим STANDBY.

Скетч - http://rcl-radio.ru/?p=127449
