Приобрел нож компании Саро, модель страйт, сталь AUS 8, покрытие похожее на стоунвош, обух 4,4 мм, ширина (точно не помню ) порядка 2,5 см. Толкового обзора на данный экземпляр не нашел, может кто имел опыт эксплуатации или на уровне общих знаний теории осветит плюсы и минусы данной модели? Естественно, без рейтинга: пост- личный вопрос к осведомлённым в данной теме. Заранее спасибо.
Приветствую всех моих подписчиков.
Ребята вы лучшие!!!
Всем читателям кашерный шалом.

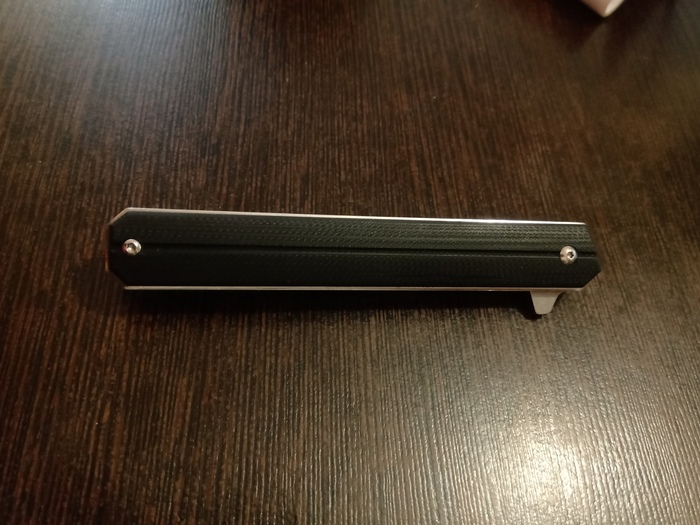

В общем. Так случилось, что пару лет назад, прикупил вот такой узкий складень с клинком классической формы.
После заточки на угол 15°, клинок прекрасно режет всякое тонкое.
Однако, кетайская сталь, такую заточку держит крайне мало.
Видимо, 15° удел сталей с твердостью более 60 единиц.
Так вот. Ради эксперимента, приобретен такой же китаец, с клинком американский танто (это просто обрезанный под 45° клинок).
И ребята. Скажу вам, мне эта штука понравилась, прямо из коробки.
Я не знаю, каким извращённым образом, но эта геометрия клинка, отлично режет всякие мягкие материалы, типа курицы и стречпленки.
В общем. Китайская реплика, Американского танто, мне очень понравилась по режущим свойствам.
Как долго будет держать заточку, обсудим в следующем посте.
Товарищ тут на днях купил нож в военторге с фразами "точить его не буду, мне все равно" и "ну мне нужен нож, у тебя же есть"
Вроде бы на этом все, но поиск по интернетам ничего не дал, марку стали найти не смог, у самой фирмы тоже подобное найти не смог. Если кто знает что нибудь о нем, подскажите, пожалуйста, какая у него твёрдость и чем точить, чисто спортивный интерес :)
Всех приветствую.
Немного отфоткал ножи из предыдущего поста.
Ондатр барби-сайз под 3 пальца.
Все клинки из n690 75х32х3,5мм
ТО с крио
На рукоятях микарта/стабилизированное дерево, спейсеры из g10, пины и трубки- латунь/карбон.
Общая длина ~160 мм
Ножны из кожи с фиксированным подвесом.
Здравствуйте. Ребята, помогите опознать клеймо мастера. Так же буду благодарна за любую информацию по марке стали, приблизительной стоимости данного лезвия.
Доброго времени суток всем читающим сей пост. Бродил я значит по просторам китайского маркета и наткнулся на вот такую заготовку под нож. Заявлено, что в центре коррозионностойкая сталь VG-10 с твердостью 57-59HRC, обкладки имитируют дамаск.
Так как я любитель потратить деньги на разную ерунду, да к тому же иногда делаю ножи, решено было брать.
По поводу стали VG-10. В сети говорится, что придумывали её для ножевой промышленности, она коррозионностойкая, хромистая, химический состав ниже.
Заготовка пришла вполне себе ровная, визуально кривизны не видно.
Конечно я не мог не проверить твердость сердцевины, заявлено не ниже 57HRC. Для чего отпилил кусочек и сделал поперечный шлиф, размеры не позволяют использовать метод Роквелла, придется по Виккерсу.
Вышло около 700HV, если переводить в HRC, то где-то в районе 60 единиц и чуть ниже, смотря какую переводную таблицу использовать. С этим китайцы не обманули.
Теперь травление на микроструктуру, раньше не приходилось исследовать подобное. В общем структура центрального слоя похожа на хромистую нержавейку, много мелких карбидов, единичные крупные, нечто схожее видел в сталях 95Х18 и 440С (в последней карбиды крупнее). Может и правда использовали VG-10.
В структуре боковых накладок, имитирующих дамасскую сталь, видно два материала, судя по огромным мартенситным иглам, один из них - это перегретая углеродистая сталь. Второй уже что-то интереснее, слабо травится, в структуре мелкие карбиды, не угадаю, что это. Центральная часть соединена с обкладками через некий третий материал, его хорошо видно, как в структуре, так и при шлифовке ножа он выделяется.
Общий вид красивый, при желании можно считать слои)
Неожиданность случилась при травлении. Развел реактив из хлорного железа, погрузил на 5 минут клинок и как бы особо ничего не выявилось. В общей сложности минут 30 продержал в растворе, контрастность рисунка была не очень, зато центральная часть протравилась хорошо.
В общем решил оставить клинок в 3% растворе азотной кислоты на ночь, чтобы уже наверняка добиться результата. Что сказать, результат определенно был...Заявленную VG-10 (если это она) неплохо так разъело, рабочая кромка превратилась в труху, от слабого нажатия скалывалась.
Стоит отдать должное внешним обкладкам, их кислота не особо взяла.
Пришлось перетачивать клинок, снимать всю труху и зачищать поверхность. Может я не тем травил, чтобы добиться желаемого результата...
В итоге получился вот такой нож.
В общем сделать нож из китайского ламината можно, твердость имеется, вот рисунок на любителя, я ждал более яркого.
Надеюсь полученная информация будет полезна любителям ножевых дел, да и не только. Напоследок полный ролик моих мучений с чуть большим количеством объяснений, спасибо за внимание.
Удивительные красивые ножи из мозаичного Дамаска.
Жакко Ван де Брюнхорст. (Канада) Голландско-канадский кузнец, который помешан на замысловатых узорах из дамасской стали, уделяя особое внимание постоянству узора. Делает ножи с 2016 года, и его одержимость заставляет мастера становиться лучше с каждым ножом.
В основном делает разборные ножи Боуи и персидские кинжалы. Большие цельные ножи — одни из любимых моделей мастера.
Большинство ножей поставляются с красивой подставкой, на которой можно держать и демонстрировать нож.
Лучшие отечественные каналы по ножевой/EDC тематике по мнению автора
Канал популярного ножевого блоггера, в котором можно узнать о новинках индустрии и много полезного по ножевой и EDC тематике
Агрегатор с различными EDC подборками. К фото всегда публикуется стоимость, точное название и зачастую ссылки на производителей. Это упрощает поиск и приобретение понравившейся вещи
Авторский блог с различными EDC подборками и ножами. Красиво и необычно
Канал популярного блоггера. Обзоры снаряжения и одежды, новинки и полезные советы. К каналу прилагается отличный чат
Спасибо за внимание. Надеюсь, что было полезно и интересно. Будет здорово, если в комментариях напишите каналы тех, кого вы могли бы рекомендовать. Добра🙏
