Полугодовой итог собственной мастерской

Как-то незаметно пролетело полгода с момента запуска мастерской по ремонту компьютерной техники. Можно уже и подвести небольшие итоги.

Очень удачно попалось в аренду помещение бывшего сервиса, в которое по старой памяти периодически заглядывают клиенты. Плюсом оставили в использование часть оборудования (микроскоп с камерой, осциллограф и тестовая комплектуха типа процы память).

Я конечно не надеялся, что клиенты побегут ко мне толпой и буду рубить бабло, думал с полгода уйдет на более менее стабильный поток. Но до стабильного потока еще ой как далеко ))) В октябре вообще 15 единиц техники принесли в ремонт из них реально согласились на работы 10, в общем это был очень херовый месяц по доходу.

За январь месяц я смог осилить выделение средств на рекламу и даже выплатить себе 35 т.р., а запасы все тают и тают )))

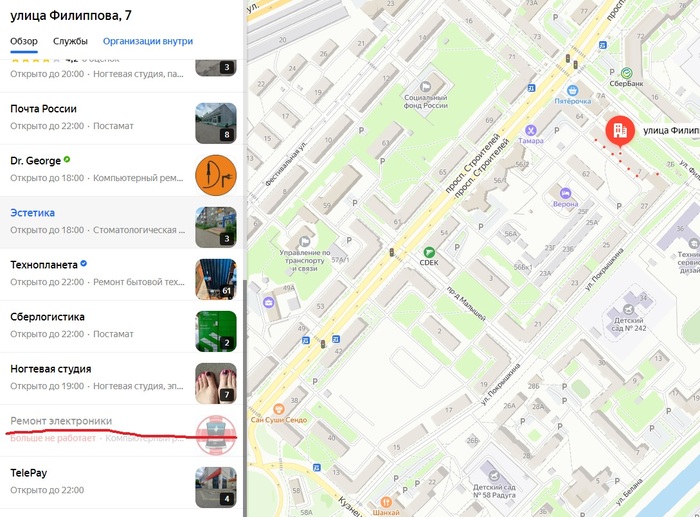

Реклама окупила себя уже в момент оплаты, обнаружил в яндекс картах, что сетевые мошенники с ценой в 20 т.р. за переустановку винды обозначились на адресе моей мастерской в середине января и перехватывали заявки. Пришлось развить кипучую деятельность по выдавливанию этих пидарасов с адреса. Вчера получил моральное удовлетворение: компания больше не работает.

Полугодовой итог собственной мастерской Ремонт ноутбуков, Ремонт компьютеров, Материнская плата, Новокузнецк

Осталось сковырнуть "Технопланету", те типа не конкуренты занимаются стиралками, но это все та же контора пидарасов-мошенников. Используют имя одной местной оптовой компании, возящей с китая компьютерную комплектуху. Хозяин оригинальной Технопланеты в курсе ситуации, но пока сильно не чешется.

Реклама оплачена на 3 месяца, посмотрю на изменения, пока что-то результатов ее работы не видать.

Вроде выговорился. За сим все до новых встреч!

Показать полностью 1
65

Неполноценный ремонт Z490 Aorus pro ax

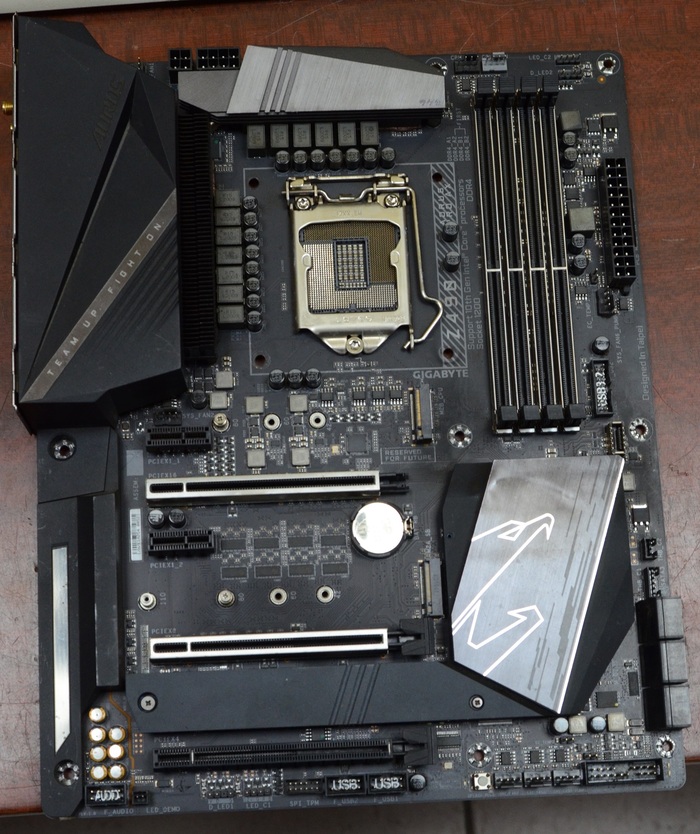

Принесли в ремонт мать. Со слов клиента моргнул свет и мать больше не реагирует на кнопку включения. Вот такая красотка

Неполноценный ремонт Z490 Aorus pro ax Ремонт компьютеров, Ремонт ноутбуков, Новокузнецк, Длиннопост

Первичная диагностика показала КЗ по 3vDual и заниженное сопротивление в 1 Ом по 3,3 вольта. Приговорил к замене хаб, согласовал стоимость ремонта и после недолгого ожидания хаб у меня. Приступаю к ремонту. Раздеваю мать для паяльной станции

Неполноценный ремонт Z490 Aorus pro ax Ремонт компьютеров, Ремонт ноутбуков, Новокузнецк, Длиннопост

Термопрокладки на зоне VRM уже сдохли, заменю во время сборки. Старый хаб еще на месте и рядом новый уже отреболеный

Неполноценный ремонт Z490 Aorus pro ax Ремонт компьютеров, Ремонт ноутбуков, Новокузнецк, Длиннопост

Отправляю мать на паяльную станцию

Неполноценный ремонт Z490 Aorus pro ax Ремонт компьютеров, Ремонт ноутбуков, Новокузнецк, Длиннопост

Снимаю хаб и чищу посадочное место

Неполноценный ремонт Z490 Aorus pro ax Ремонт компьютеров, Ремонт ноутбуков, Новокузнецк, Длиннопост

После снятия хаба поднялось сопротивление на 3vDual до 26 Ом, маловато как-то. По 3,3 вольта сопротивление не выросло. Поиск привел к микрухе отвечающей за подсветку и какого-то хрена за QFlash

Неполноценный ремонт Z490 Aorus pro ax Ремонт компьютеров, Ремонт ноутбуков, Новокузнецк, Длиннопост

Посадил на место новый хаб и во время первого запуска мать сказала: - "Иди на хер, хрен тебе, а не старт". Следующим под подозрение попал мультиконтроллер

Неполноценный ремонт Z490 Aorus pro ax Ремонт компьютеров, Ремонт ноутбуков, Новокузнецк, Длиннопост

Демонтирую и сопротивление по 3vDual выросло до килоомов. Меняю мульт на донорский и пробую стартовать. Мать включилась, но нет инициализации. Оказалась еще до кучи дохлая SPI Flash. Меняю и прошиваю на донорскую

Неполноценный ремонт Z490 Aorus pro ax Ремонт компьютеров, Ремонт ноутбуков, Новокузнецк, Длиннопост

Кулера крутятся, бабки мутятся. Ну и результат на картинке

Неполноценный ремонт Z490 Aorus pro ax Ремонт компьютеров, Ремонт ноутбуков, Новокузнецк, Длиннопост

Далее сборка, тесты и выдача клиенту.

Так почему же не полноценный ремонт спросите вы? Ответ кроется за той мелкой микрухой отвечающей за подсветку и QFlash, ее сука нет ни где. Только искать подобную мать в качестве донора. В итоге не работает подсветка корпуса и USB 2.0 отвечающий за QFlash. Но клиенту это не критично.

За сим все, до новых встреч. Вопросы по ремонту можно задать тут

Показать полностью 9
124

Блок ABS от Avensis

Давно что-то не выкладывал чего в мастерскую попадает.

Через знакомых принесли блок АБС после попытки ремонта, довольно варварский метод использовали при этой попытке

Блок ABS от Avensis Ремонт техники, Ремонт авто, Новокузнецк, Ремонт ноутбуков, Ремонт компьютеров, Длиннопост

Нужно было всего лишь заменить серебристые контакты (силовые), но умудрились пожечь сигнальные, тоньше комариных писек, да еще и контактные площадки спалить.

Нашел в сети фото с еще живыми контактами и смог понять куда требуется паять свои комариные письки

Блок ABS от Avensis Ремонт техники, Ремонт авто, Новокузнецк, Ремонт ноутбуков, Ремонт компьютеров, Длиннопост

Долго ли коротко ли, но восстановить контакты удалось

Блок ABS от Avensis Ремонт техники, Ремонт авто, Новокузнецк, Ремонт ноутбуков, Ремонт компьютеров, Длиннопост

Блок отдан клиенту, жалоб пока не поступало. За сим все до новых встреч.

Показать полностью 2
58

Тепловизор A-BF RX-350

Пару месяцев назад писал, что заказал данный тепловизор для работы в своем будущем сервисном центре по ремонту компьютерной техники. И на днях мне напомнили, что надобность с него фото выложить. Приступим-с

Тепловизор A-BF RX-350 Ремонт ноутбуков, Материнская плата, Мастерская, Новокузнецк, Ремонт техники, Длиннопост

От такая приблуда, прорезиненная ручка, тяжелый ... ммммм

Тепловизор A-BF RX-350 Ремонт ноутбуков, Материнская плата, Мастерская, Новокузнецк, Ремонт техники, Длиннопост

На борту 2 камеры и подсветка

Тепловизор A-BF RX-350 Ремонт ноутбуков, Материнская плата, Мастерская, Новокузнецк, Ремонт техники, Длиннопост

Приличных размеров экран

Тепловизор A-BF RX-350 Ремонт ноутбуков, Материнская плата, Мастерская, Новокузнецк, Ремонт техники, Длиннопост

В руке сидит как влитой, а вес позволяет использовать как имитатор ручной гранаты с уроков НВП

Тепловизор A-BF RX-350 Ремонт ноутбуков, Материнская плата, Мастерская, Новокузнецк, Ремонт техники, Длиннопост

Даже чего-то показывает, а теперь примеры слитые с самого теплака

Тепловизор A-BF RX-350 Ремонт ноутбуков, Материнская плата, Мастерская, Новокузнецк, Ремонт техники, Длиннопост

Мат плата, исправная

Тепловизор A-BF RX-350 Ремонт ноутбуков, Материнская плата, Мастерская, Новокузнецк, Ремонт техники, Длиннопост

Режим совмещения 2-х камер

Тепловизор A-BF RX-350 Ремонт ноутбуков, Материнская плата, Мастерская, Новокузнецк, Ремонт техники, Длиннопост

Монитор

Тепловизор A-BF RX-350 Ремонт ноутбуков, Материнская плата, Мастерская, Новокузнецк, Ремонт техники, Длиннопост

Так же режим совмещения камер

В работе вполне легко позволяет найти греющийся элемент, конечно более дорогой теплак с большим разрешением сделает картинку приятнее, но по факту разрешения 160х120 хватает для работы

За сим все, до новых встреч

Показать полностью 9
50

Чудо-печка для пайки BGA пост 2

Давненько не выкладывал обновлений по проекту.

В предыдущем посте Чудо-печка для пайки BGA показывал переделку нижнего нагревателя плат, в этом покажу результат перестройки верхнего нагревателя

Ну-с, приступим-с

Чудо-печка для пайки BGA пост 2 Ремонт ноутбуков, Материнская плата, Ноутбук, Новокузнецк, Сервисный центр, Мат, Длиннопост

Куплен верхний нагреватель от ACHI 80х80 мм

Чудо-печка для пайки BGA пост 2 Ремонт ноутбуков, Материнская плата, Ноутбук, Новокузнецк, Сервисный центр, Мат, Длиннопост

И доработан по типу Термопро, добавлена термопара на сам нагреватель (удивляет конечно, что китайцы не встроили термопару в сам нагреватель, а впихнули в корпус на хрен не нужный вентилятор)

Чудо-печка для пайки BGA пост 2 Ремонт ноутбуков, Материнская плата, Ноутбук, Новокузнецк, Сервисный центр, Мат, Длиннопост

Так же переделал блок управления всем этим хозяйством

Чудо-печка для пайки BGA пост 2 Ремонт ноутбуков, Материнская плата, Ноутбук, Новокузнецк, Сервисный центр, Мат, Длиннопост

Китайский ПИД управляет нижним подогревом, ОВЕН ТРМ151 управляет верхом по программе и на втором канале показывает температуру зоны нагрева верхнего нагревателя, т.е. по сути второй канал используется только как датчик

В работе появились свои особенности: низ разогревается очень плавно, минут за 10 плата прогревается до 175 градусов (но несомненный плюс на матерях с белой шелкографией снизу, она не загорает, как на Термопро), верх настроил так же на плавный разогрев и на 320 градусах верхнего нагревателя спокойно снимается безсвинец

Очень удобно настенное крепление телевизоров в качестве позиционера верхнего нагревателя (пришлось поебаться с выставлением горизонтального уровня, на дальнем вылете в начальном варианте был завал по горизонтали). Ну и повезло прикупить фотоувеличитель в качестве штатива для верха за адекватные деньги по сравнению со стоимостью штатива от Термопро (совсем ебанулись на кусок железа просить 70к)

Если учесть все затраты на обновление станции уложился в 10к за все (предыдущие затраты на станцию версии 1.0 не считаю, цены на данный момент не актуальны, т.к. нагреватели и Овен приобретались более 10 лет назад)

Практически месяц уже работаю в своей мастерской в г.Новокузнецк и собираю статистику по заработку, отстаю конечно от ЗП в Новосибе, но для первого месяца работы вполне неплохо учитывая, что расходов на проживание здесь меньше

За сим все, до новых встреч с интересными ремонтами (пока ничего достойного выложить в руки не попалось).

Показать полностью 3
94

Чудо-печка для пайки BGA

Поработав 3 года на термопро понял чего мне сильно не хватало в моей самодельной паялке BGA. Буду исправлять версию 1.1 до версии 2.0

И так вот такое чудо природы было собрано в далеком 2013 году в гараже друга, когда захотелось калымить ремонтами ноутов дома (вполне неплохо справлялась с поставленной задачей, но как говорится - нет предела совершенству)

Чудо-печка для пайки BGA Новокузнецк, Ремонт ноутбуков, Ремонт техники, Длиннопост

плата ставилась на сетку для защиты радиаторов авто

Чудо-печка для пайки BGA Новокузнецк, Ремонт ноутбуков, Ремонт техники, Длиннопост

отверстие в правом верхнем углу предназначалось под еще один тэн 120мм для сушки чипов

Так как нужна ровная поверхность, дабы платы винтом не крутило и прогрев равномернее был, да и поставить плату большего размера можно было, купил на интернет барахолке такое чудо, с ТЭНами, но без электроники

Чудо-печка для пайки BGA Новокузнецк, Ремонт ноутбуков, Ремонт техники, Длиннопост

Дезинтегрирую старую паялку на молекулы и пилю в нужный размер старый держатель ТЭНов

Чудо-печка для пайки BGA Новокузнецк, Ремонт ноутбуков, Ремонт техники, Длиннопост

Пришлось еще вырезать новые отверстия для ТЭНов , дабы сместить их вправо, врезать стоечки с возможностью регулировки высоты. Примерка перед расключением проводки

Чудо-печка для пайки BGA Новокузнецк, Ремонт ноутбуков, Ремонт техники, Длиннопост

Ну и уже разведенная проводка перед окончательной сборкой низа

Чудо-печка для пайки BGA Новокузнецк, Ремонт ноутбуков, Ремонт техники, Длиннопост

Подключаю ПИД-регулятор, нагло отобранный у самодельного подогревателя плат

Чудо-печка для пайки BGA Новокузнецк, Ремонт ноутбуков, Ремонт техники, Длиннопост
Чудо-печка для пайки BGA Новокузнецк, Ремонт ноутбуков, Ремонт техники, Длиннопост
Чудо-печка для пайки BGA Новокузнецк, Ремонт ноутбуков, Ремонт техники, Длиннопост

Оно живое! Нагреватели эльштайн 400 ватт штука, итого 1600 ватт при 100% нагрузке. Конечно есть потери при нагреве, насколько хорошо будут прогреваться платы, покажут дальнейшие тесты. Но это только после сборки стойки верхнего нагревателя и окончательной настройки станции. На данный момент тепловизор показывает на 50 градусов меньше на поверхности станции, чем ПИД-регулятор при установке 300 градусов.

За сим все, до новых встреч в следующей серии )

P.S. переезд в родной город Новокузнецк состоялся, практически решен вопрос по аренде помещения. В середине августа планируется официальный старт работы на себя.

Показать полностью 8
67

ХП самоубийца и его воскрешение

На столе самоубийца от компании HP. Самоубиться он решил посредством взрыва хаба

ХП самоубийца и его воскрешение Ремонт ноутбуков, Ноутбук, Материнская плата, Новокузнецк, Длиннопост

Красивое, на глаза такое попадается только второй раз, первый пациент был от огрызка (его так и не удалось вернуть к жизни, не любим мы друг друга).

Демонтируем опухоль, чистим посадочное место

ХП самоубийца и его воскрешение Ремонт ноутбуков, Ноутбук, Материнская плата, Новокузнецк, Длиннопост

Берем возможно новый хаб из китая

ХП самоубийца и его воскрешение Ремонт ноутбуков, Ноутбук, Материнская плата, Новокузнецк, Длиннопост

И вот он уже сидит на своем месте

ХП самоубийца и его воскрешение Ремонт ноутбуков, Ноутбук, Материнская плата, Новокузнецк, Длиннопост

Чистим ME-регион в родном BIOS, иначе в лучшем случае будет долгий старт, чаще вообще не запустится плата

ХП самоубийца и его воскрешение Ремонт ноутбуков, Ноутбук, Материнская плата, Новокузнецк, Длиннопост

Как там? О-ес О-да кино есть, за кадром тесты и выдача клиенту

P.S. Мечта о своем сервисе потихоньку реализовывается, в августе переезд в Новокузнецк, поиск помещения, доработка ИК паяльной станции до необходимых мне требований (почти все куплено, остался штатив для крепления верхнего нагревателя). Старые клиенты уже ждут когда запущусь.

До новых встреч )

Показать полностью 4
123

Компьютерный корпус Tesla TSL 100 особенности сборки

Если желаете с экономить на сборке компьютера, готовьтесь по-ебаться. На столе импортозамещенный корпус от Тесла

Компьютерный корпус Tesla TSL 100 особенности сборки Материнская плата, Корпус ПК, Новосибирск, Мат, Длиннопост

Дешевый, 4 кулерами с подсветкой, боковое закаленное стекло

Компьютерный корпус Tesla TSL 100 особенности сборки Материнская плата, Корпус ПК, Новосибирск, Мат, Длиннопост

Весь светится, даже на морде есть отдельная полоса подсветки. Но вот проектировщик явно чем-то закидывался в процессе разработки. Есть место под ssd 2,5, смотрим

Компьютерный корпус Tesla TSL 100 особенности сборки Материнская плата, Корпус ПК, Новосибирск, Мат, Длиннопост

Красивое, но вот блядь как его туда прикрутить? Здесь все на заклепках

Компьютерный корпус Tesla TSL 100 особенности сборки Материнская плата, Корпус ПК, Новосибирск, Мат, Длиннопост

Значит нужно крутить сняв морду? А вот хуй вам, этого недостаточно, нужно еще открутить 2 кулера

Компьютерный корпус Tesla TSL 100 особенности сборки Материнская плата, Корпус ПК, Новосибирск, Мат, Длиннопост

В комплект положили целых! 4 стяжки

Компьютерный корпус Tesla TSL 100 особенности сборки Материнская плата, Корпус ПК, Новосибирск, Мат, Длиннопост

Вот только забыли сделать на корпусе места для крепления проводов

Компьютерный корпус Tesla TSL 100 особенности сборки Материнская плата, Корпус ПК, Новосибирск, Мат, Длиннопост

Ну и вишенкой на торте является вот это место крепления материнской платы

Компьютерный корпус Tesla TSL 100 особенности сборки Материнская плата, Корпус ПК, Новосибирск, Мат, Длиннопост

Без отвертки для трудно доступных мест очень хреново к нему подлезать. С одной стороны упираешься в слот ОЗУ, а с другой в близко расположенный борт боковой крышки

Компьютерный корпус Tesla TSL 100 особенности сборки Материнская плата, Корпус ПК, Новосибирск, Мат, Длиннопост

Если интересен такой формат, продолжу выкладывать особенности сборки.

За сим все до новых встреч

Показать полностью 9
