Наверняка многие ценители бренда Xiaomi хоть раз да пытались поиметь систему и сэкономить пару тысяч на покупке нового девайса. В целом нет никаких проблем, если подходить с умом.

Вот и мы имеем Xiaomi, загружающийся только в рекавери с надписью “this miui version can't be installed on this device”, которая означает, что на китайскую версию телефона установлена глобальная прошивка, а из-за заблокированного загрузчика она не может загрузится нормально до рабочего стола. Раньше все это решалось обычной разборкой и прошивкой из edl-режима, но на более-менее современных аппаратах этого бренда такое не пройдет. Печально, но к уже имеющимся инженерным минусам, добавился еще один (благо появились платные решения, но там имеет место человеческий фактор и не всегда можно воспользоваться авторизацией вовремя, когда тебе нужно). И этот телефон принесли в неподходящий момент.

Поэтому будем действовать по-старинке

снимаем микросхему памяти и напрямую записываем китайскую прошивку, а потом из рекавери обновляемся.

Телефон прошился, но стал перезагружаться на логотипе Mi (теперь стало понятно зачем его шили).

Т.к память мы уже снимали и она читается и пишется, то проблема в деградации пайки другой микросхеме памяти – оперативной

Большинство современных чипов процессора имеют структуру т.н “бутерброд”, то снимаем процессор и ОЗУ

Оплеткой убираем с посадочных площадок лишний припой.

И ошариваем по очереди микросхемы.

Устанавливаем сначала процессор, проверяем. после этого припаиваем оперативную память и ufs-память.

Включаем, отправляем запрос на разблокировку загрузчика, ждем уйму времени и после одобрения прошиваем глобальную прошивку.

После всех манипуляций телефоном можно полноценно пользоваться

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Ремонтировал около года назад Samsung A300, который каким-то образом хотели зарядить от автомобильного аккумулятора. По итогу, телефон не включается и немного греется.

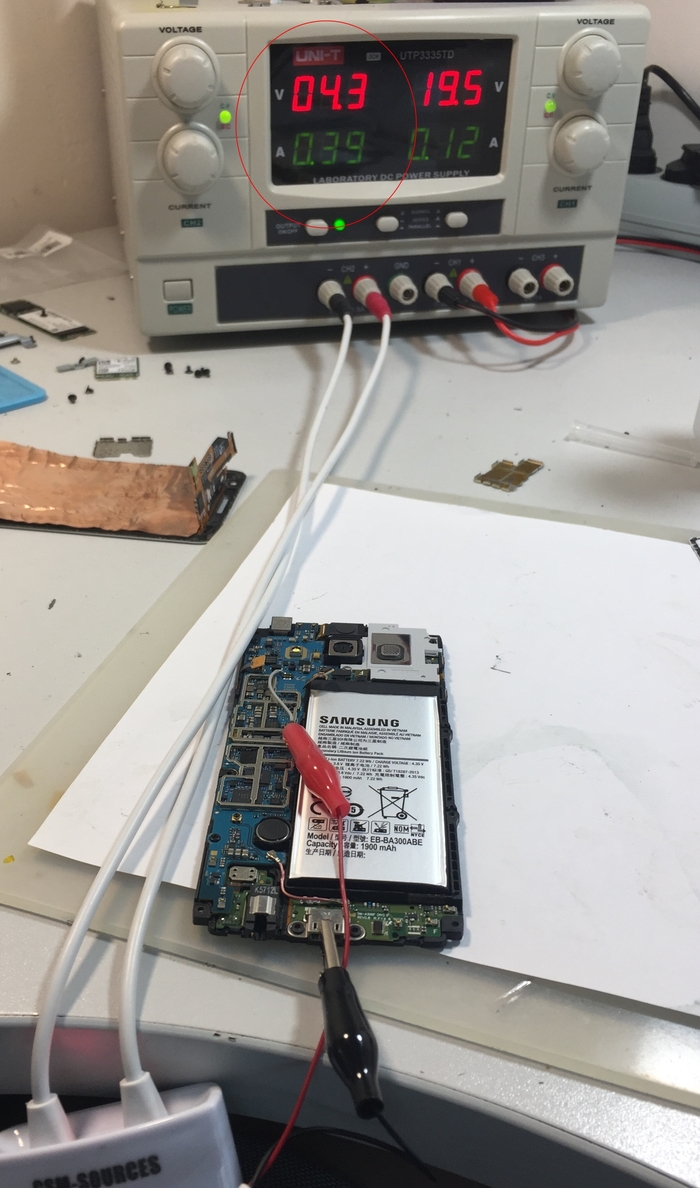

После разборки подключаем телефон к блоку питания и видим паразитное потребление, в выключенном состоянии, 0.39A.

Первое, что должно было отработать перенапряжение – это по сути защитный диод, который и подгорел.

Следом идет usb-контроллер

ему тоже досталось.

За давностью времени могу путать, но кажется на этом этапе телефон уже стартанул, но по-прежнему не заряжался.

Будем менять контроллер заряда, его зачем-то залили компаундом, но это больше похоже на баловство производителя, чем на реальную необходимость.

После замены 2х микросхем и диода телефон включался, фактически заряжался, но всегда показывал 50% заряда.

Тут уже пришлось поискать типовое решение на форумах, потому как я понятия не имел как тут устроена система определения уровня заряда. И оно нашлось…точнее нашлась нужная мне шина, на которой оказалось заниженное сопротивление, что говорило о неисправности основного контроллера питания PM8916

да, микросхемы бывают частично неисправны, т.к внутри имеют тоже блочное строение. поэтому может не работать только конкретная функция, а остальное будет исправно функционировать

его тоже пришлось заменить

Вот так геморойно просто и  быстро ремонтировать телефон после подключения к автомобильному аккумулятору.

нахожусь в г. Санкт-Петербург.

моя страница ВК

Типичная проблема данного аппарата. Через годик активного использования телефон начинает сначала редко, потом все чаще перезагружаться. По итогу может зависнуть на логотипе “Mi”, может вообще не включаться, самые удачливые успевают продать.

Но у нас тут не кружок кто кого больше обманет, а ремонт все-таки, поэтому приступим к решению задачки.

Конечно же сначала исключим софтовую проблему, но на тех порах пока телефон включается, он скорее всего будет и шиться до конца без ошибок

Будем по традиции заниматься реболлингом процессора.

Устанавливаем плату в держатель. компаунда на Xiaomi нет, поэтому процесс ремонта будет более быстрым, чем на других аппаратах с подобным процессором.

Как и на большинстве современных телефонов, тут стоит процессор т.н на слэнге “бутерброд” – сверху ОЗУ, снизу непосредственно процессор.

целом конструкция не сложная, а в qualcomm еще и хорошо ремонтируемая, но все равно на 100% успех такой процедуры рассчитывают только очень самоуверенные или ни разу не попадающие на покупку нового аппарата мастера. Поэтому все риски стоит оговорить до начала ремонта.

В целом картина с отпаянными шарами стандартная: частично они серые, что свидетельствует о возможном нарушение пайки именно на них.

Жалом, можно с оплеткой, зачищаем лишний припой с контактных “пятаков” на плате.

И с микросхем тоже

Ошариваем процессор и оперативную память. Если есть какие вопросы по процедуре – спрашиваете, но в целом секретов нет особых: покупка хороших трафаретов, самой простетской паяльной пасты и десяток попыток реболла на выходе обязательно дают положительный результат.

А дальше уже по накатанной навыки совершенствуются.

Припаиваем процессор, проверяем, что телефон видится компьютером, что косвенно свидетельствует о потенциальном успехе всей затеи.

На процессоре убираем весь припой. конструкцией qualcomm нас пока радует в отличии от hisilicon, mediatek и exynos.

Так же флюсом смазываем все контактные площадки на процессоре и припаиваем ОЗУ.

Точную и обширную статистику сложно собрать, но теоретически реболл на свинцосодержащий припой процессора MSM8998, избавляет от этой проблемы в последствии на совсем

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

В ремонте 8” планшет Lenovo, не включающийся, но с явными проблемами в прошивке.

В Recovery шиться не хотел, сыпал ошибки, а по кабелю к компьютеру виделся как “неопознанное устройство”.

Решил отделаться малой кровью – записать прошивку напрямую в память

Закрываем алюминиевым скотчем процессор, чтобы не перегрелся при демонтаже памяти.

Подогревая феном отчищаем с платы компаунд, который был под микросхемой.

Устанавливаем микросхему в трафарет и постепенно греем феном (на фото часть паяльной пасты уже расплавилось и припаялось к контактным площадкам микросхемы, а часть все еще нет).

Полностью ошаренная микросхема eMCP 221 сокет.

Засовываем микросхему в программатор, прошиваем, но планшет хоть и подает признаки жизни, но все еще не те, которые хотелось бы увидеть в итоге. И уж тем более за созерцание только этого милого пингвина мне вряд ли кто заплатит.

Настало время разобраться из-за чего же планшет не видится компьютером при подключении кабеля.

Снятая микросхема, которая в том числе, отвечает и за коннект по USB. Думал, что она неисправна, т.к до нее доходит сигнал от системного разъема, но скорее всего, не было бы этого поста, будь все так прозаично. А вот от микросхемы до процессора одна дорожка не идет.

Может планшет падал, может из-за неудачной конструкции, но часть контактов под процессором отвалилось, поэтому придется снимать и процессор.

Так же, как и под памятью, зачищаем контактные площадки от лишнего припоя и ненужный компаунд.

Процессор устанавливаем в не очень-то удобный зажим и убираем постепенно компаунд и с него. Если присмотреться, то часть контактов серого цвета.

Это, с большой долей вероятности, будет свидетельствовать о том, что именно они “отвалились”, хоть это и не 100%, т.к примерно тоже самое можно увидеть, если при демонтаже недогреть процессор и снять его при еще не расплавившемся припое.

Устанавливаем CPU в трафарет и ошариваем.

По очереди устанавливаем на место микросхемы, проверив предварительно, что контакт от процессора до “контроллера USB” появился

Прошиваем аппарат.

Напоследок тестируем. Все основные функции работают, можно и выдать теперь.

Порой, в ремонте мобилок, для того, чтобы исправить что-то, на первый взгляд не очень серьезное, приходится лезть в самые глубокие дебри…

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

На данный момент qualcomm, для меня, самая понятная и самая часто ремонтируемая платформа на мобилках. Многие производители ее используют для своих смартфонов, поэтому набор основных чипов у разных производителей телефонов, на одном процессоре один и тот же, что не может не радовать. Да и от модели к модели процессоров, до недавнего времени, были не значительные изменения.

Google Pixel 1 в режиме восстановления 9008. Честно говоря, давно уже не приносят в ремонт, уваленные программно аппараты. Не просто уваленные, а именно с поврежденным загрузчиком.

Поэтому все что приходит на Qualcomm’е в режиме аварийного порта – это либо микросхема памяти отработала свой ресурс, либо у процессора от перегрева деградирует пайка на оперативной памяти.

Немного усложняет работу компаунд, как по мне, так это архаизм и реальной пользы при падениях не столько, сколько вреда при ремонте, но в данном случае он достаточно мягкий и легко снимается при нагреве.

Монтаж как обычно плотный, а процессор большой, поэтому у меня не получается отдельно отреболлить только процессор, обязательно либо с обратной стороны лезут шары, либо старта нет. Поэтому, чтобы не тратить время потом на поиски проблемы, трачу сразу на 40минут больше, но с предсказуемым положительным результатом: снимаю 2 контроллера питания, микросхему памяти и процессор с оперативной памятью.

В данной плате есть проблемная микросхема аудиокодека, находящаяся точно под процессором, у которой часто отваливается пайка из-за того же перегрева, поэтому ее тоже снимим и ошарим за компанию.

В идеале, конечно сначала бы стоило снять память UFS, и проверить все ли с ней в порядке, но на момент ремонта колодки для них не ушли в массы и пришлось предполагать отвал процессора.

Это процессор Qualcomm MSM8996 без оперативной памяти с отчищенным по краям компаундом.

Дальше процедура стандартна: паяльником и оплеткой отчищаются контактные площадки и убирается лишний припой и компаунд.

Тоже самое проделывается со всеми микросхемами.

С опытом процедура занимает не так много времени ~3 часа с момента разборки до момента запуска.

Все микросхемы заново ошариваются и по очереди монтируются на плату.

Самый неприятный момент: если все-таки оказалась бы виновата микросхема памяти, то узнал бы я это только после всех проделанных манипуляций.

В данном случае ремонт все же оказался успешный и телефон стартанул и продолжил работать.

нахожусь в г. Санкт-Петербург.

Источник моя группа вк

Пост получился коротенький по содержанию, но весьма затянутый по потраченному на ремонт времени/

Уронили в воду телефон, положили разумеется на батарею, посушили в рисе, но почему-то он все равно не стал включаться. Тогда принято было решение его героически разобрать, хорошо, что видео на ютубе сейчас может всему научить

Но попав внутрь оказалось, что сейчас техника устроена чуть сложнее ламповых телевизоров. Честно говоря, не знаю, что делали с аккумулятором и почему его замотали скотчем, предположу, что проткнули чем-то металлическим и таким образом попытались хоть как-то ему продлить жизнь. Но литий беспощадная стерва и держать зарядку в таком состоянии он явно не будет. Разумеется, проблемы с АКб это всего лишь последствия неаккуратной разборки аппарата, а первопричина чуть глубже.

Телефон не включается, на голой плате имеется постоянное паразитное потребление.

Чаще всего, при подобных симптомах, меняют, не глядя и не углубляясь в диагностику, микросхему tristar, что собственно и было сделано. Но после демонтажа контроллера юсб, потребление не исчезло, значит и замена была не нужна.

Прелесть айфонов в рентабельности их ремонта, следовательно, еще какое-то время схемы на них будут доступны. Открываем схему, берем в руки мультиметр и пробежимся по основным напряжениям, которые должны подниматься во время включения аппарата.

Долго ли коротко, оказалось, что части напряжений и нет. Не смотря, на то, что внешне нет ни следов влаги, ни механических повреждений, но контроллер питания может быть неисправен.

Поэтому выпаиваем его. я попытался конечно обвести проблемную область красным, но на фото это все равно не очень хорошо заметно. В общем было несколько мини-корозийных окислов под микросхемой, этого оказалось достаточно.

Далее все просто, как мы любим. Мажем на трафарет паяльную пасту

нагреваем ее феном.

Зачищаем контактные площадки на плате смазываем флюсом перед установкой микросхемы.

Впаиваем на место, как видно потребление исчезло и телефон запустился.

Если интересно, то могу сделать следующий пост о ценообразовании при ремонте телефонов.
