KamniKris

Всем привет! Эта публикация лежала в отложенных довольно долго. И я думаю, пришло время ее опубликовать. В самом начале своего пути я бы очень хотела встретить такую. Где все просто, понятно и есть прямые ссылки. Мне же пришлось с нуля выискивать информацию по крупицам. Напоминаю, я не профессионал и даже мастером по камню себя назвать не рискну. Но поделится мне есть чем.

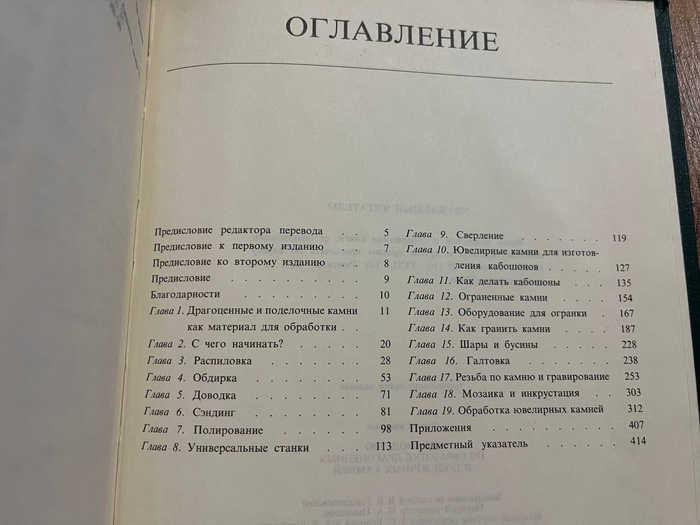

Начнем, пожалуй, с общей информации для введения в мир камнеобработки. Первое, что бы я порекомендовала, это прочесть книгу Дж. Синкенкеса. Там есть все необходимое для начала. Виды и способы обработки. Про инструменты и необходимое оборудование. Конечно, информация в ней от 1989 года уже немного устарела. Но для понимания происходящего подойдет.

Скачать эту книгу можно тут - www.geokniga.org .

Кстати, на этом же сайте собранно очень много полезной литературы.

После того как вы твердо решили перейти от теории к практике, необходимо выбрать направление. Я не знаю, какие у вас интересы и предпочтения. Быть может, вам интересен только поиск минералов? А может, вы мечтаете научиться делать кабошоны из своих находок? Попытаюсь охватить все возможные варианты.

Поиск минералов. Мне в этом плане повезло. У меня под ногами множество красивых поделочных камней, таких как агат, сердолик, кремень, яшма. Но знаете, когда я не знала об этом, я просто собирала любые камни, которые мне понравились внешне. Даже когда я начала пробовать себя в камнеобработке, я просто покупала в интернете материал. Уральские яшмы, серпентинит, агаты. А свой первый материал для обработки я и вовсе попросила на кладбище у мастеров по памятникам. Писала об этом тут.

Итак, вернемся к теме поиска. Предположим, вы уже насобирали каких-то красивых, на ваш взгляд камней и хотите их обработать. Но не все камни пригодны для обработки. Или точнее для каждого нужен свой способ и метод. А вы просто не знаете, что это за минерал перед вами. Значит, сначала нам нужно определить минерал. Я писала на эту тему публикацию. Как ни крути, вам нужно изучать самостоятельно то, чем вы занимаетесь. Определение минералов - это часть процесса.

Мне очень часто пишут что-то вроде: Везет вам, а у нас нет таких красивых камней! Ну, для начала стоит сказать, что многие даже не знают геологию своего региона. А стоило бы поизучать. Начните с простого запроса в поисковик. Полученную информацию нужно проанализировать и проверить. Посетите ваш местный геологический музей. Посмотрите наглядно минералы вашего региона. Кстати, очень важно смотреть на необработанные минералы, что бы иметь представление, как они выглядят в природе и что вам искать.

Ну и всегда можно купить нужный или желанный вами минерал. Тут я даже ссылки не буду оставлять. В интернете сейчас есть все! Вы можете купить любой минерал, готовое изделие или сырье. Множество групп в Вконтакте, Телеграмм и просто частных продавцов на Авито. Если вам нужны ссылки, спрашивайте. Накидаю с десяток проверенных продавцов.

Прежде чем мы перейдем непосредственно к теме обработки, я дам еще одну ссылку на свою публикацию. Здесь я говорю о базовых правилах безопасности в камнеобработке. Ну и немного страшилок про радиацию и прочее. Прочтите обязательно.

Переходим к теме камнеобработки. Для начала ссылки на варианты для начинающих. Про масло. Такой способ тоже имеет место быть. Хотя бы для детей. Мой сын с удовольствием натирал свои находки маслом. А я и рада. Ребенку интересно, и я спокойна. Потому что это просто и безопасно.

Способ с применением наждачной бумаги - тут. Способ полировки на стекле со свободным абразивом - тут.

Далее мы переходим к более серьезным методам. Например, изготовление кабошонов и лицевая полировка. Для начала нам нужна теория. Когда-то я и не мечтала, что смогу сделать из куска камня красивый кабошон. Мне не хватало знаний, оборудования (об этом мы обязательно поговорим дальше) и самое главное, наставника. Мне нужен был человек, которому я смогу задать простые вопросы и получить простые ответы. Вот тут я вам очень завидую. У вас есть я! А вот мне в свое время пришлось через многое пройти. На моем пути встречались разные люди. Хорошие и не очень. Многие не готовы делится знаниями от слова совсем. Мне было непонятно, почему многим мастерам проще в могилу свои знания унести, чем передать молодежи! И сейчас непонятно, если честно. Для большинства людей камнеобработка - это что-то забытое, неактуальное и старомодное. Я сейчас говорю именно о хобби. А тут еще и мастера не заинтересованы в популяризации. Я не говорю сейчас о передаче каких-то своих личных наработок и фирменных секретов, конечно. Один мастер, увидев, мой интерес, хорошо так набил себе цену и предложил мне свое обучение за 300000р. Речь не про огранку драг камней, а про кабошоны на любительском уровне. Ух, много еще историй было. После прощания с меркантильным мастером прошел месяц и у меня в руках лежал мой первый самостоятельно изготовленный кабошон!

Теперь могу поделиться с вами всей информацией, которая есть у меня. Для начала пособие по изготовлению кабошонов от Постникова Ивана. Абсолютно бесплатное, между прочим. Мое наглядное видео с описанием процесса. И еще одно, но уже с применением кабошона для вставки. Весь альбом с обработкой вы можете посмотреть тут.

Галтовка. Первым делом, конечно же, я рекомендую свою недавнюю публикацию, где подробно описала свой первый опыт. И видео.

Когда я начинала искать информацию, меня сильно удивило ее отсутствие. В России галтование камней как хобби, не развито совершенно. (еще раз отмечу, вся публикация о хобби а не коммерции). Почему? Это же прекрасный и простой способ обработки камня, доступный любому! Изучая вопрос, я окунулась в мир галтовки американцев. Вот где это развито по настоящему! Чуть бы не у каждого второго в гараже стоит по галтовке. А то и по пять штук разом. У них есть даже соревнования по галтовке, представляете?

Спрос есть, есть и предложение. У них есть галтовки на любой вкус. С одним барабаном или с двумя. Маленькие и большие. Барабанные и вибро. Более того, есть даже наборы абразивов и наполнителей. Я нашла множество сайтов по продаже готовых стартовых наборов. Есть все, что нужно! Вот пример, одна из популярных фирм у них на рынке. Я же по крупицам собирала информацию, и потом с большим трудом искала необходимые «ингредиенты». Галтовка барабанная из детской китайской игрушки. Виброгалтовка у меня ювелирная. Окиси алюминия нужной мне фракции и вовсе нет в России. Выкручивалась, как могла. И оно того стоило! Я очень довольна и процессом, и результатом. Это единственный мой продукт, который я готова продавать. Но пока просто нечего, я все раздариваю. Еще никто не остался равнодушным при виде этих блестящих карамелек. А какой у них звук и тактильность!

Теперь немного ссылок на американских блогеров. Если вы не знаете английский, включайте видео через яндекс браузер. Там есть кнопка голосового перевода. Работает прекрасно. Рекомендую канал Michigan rocks. Очень много полезной и интересной информации. Мне понравилось видео с экспериментом. Он на год поставил две бочки камней. Одна была с оксидом алюминия, другая с карбидом кремния. После сравнил результаты. Еще канал AgateAriel. Кстати, у нее есть обзор на мою игрушечную галтовку. Конечно, она разнесла ее в пух и прах. Но стоит отметить, что она делала все не по правилам галтования, а по инструкции, которая шла к этой галтовке. У Michigan Rocks тоже есть подобное видео, где он пробует соблюдать инструкцию галтовки фирмы National Geographic и ничего не выходит. А затем просто использует ее по своей методике. И все не так плохо. Хороший американский форум. Ну и множество ребят в Инстаграмм. Кому нужны ссылки, пишите, я поделюсь. Хотя вы сами можете просто вбить хэштег #rock tumbling.

Резьба по камню и камнерезные фигурки. Здесь уже побольше информации. На Ютубе достаточно видео на эту тему. Но начать, конечно, стоит с выбора бор машинки. Я остановила свой выбор на двух. Копия Foredom и Strong. Первую покупала в магазине Сапфир, вторую на Озоне. Разбираться мне помогала @Happydrill, за что ей большое спасибо.

Фрезы для бор машинки брала в основном на Алиэкспресс. В начале трудно понять, какие именно нужны. Я просто много читала и смотрела видео и постепенно подбирала нужные формы. Но пока не попробуешь, сам не поймешь, какие конкретно нужны.

Особенно мне понравились вот эти спеченные фрезы для придания формы. Они очень живучие, в отличии от гальванических, которые больше годятся для шлифовки.

Вот ссылка на них. Еще мне рекомендовали взять в Сапфире вот такие алмазные резинки для шлифовки.

Ну и в качестве рабочего места я заказала себе вот такой поддон с подачей воды.

Заказывала вот тут. Кстати, на Алиэкспресс поиск товара стал просто отвратительным. Запрос писать лучше на английском, а еще лучше использовать "поиск по картинке". Бокс от брызг я уже сделала самостоятельно. Очень удобно и чисто получается. На Вайлдберриз я просто беру листовой пластик. Он есть разной толщины и размеров. Рекомендую. Из такого же пластика буду дорабатывать брызгозащиту для шлифовального станка.

Рассказывать и показывать пока особо нечего. Времени на освоение этого направления у меня еще не было. Я всегда хотела делать инталии из сердолика. Простенькие, без микроскопа и прочего. Но кто знает, до какого уровня я дойду. Результатом и процессом обязательно поделюсь и дополню публикацию ссылкой. Ну и фигурки каменных котиков для сына еще впереди. Пока что пополняю коллекцию картинок с интересными идеями, которые мне приглянулись.

Из блогеров я бы рекомендовала Татьяну и ее страницу в Инстаграмм. Это уже мастер своего дела. В Дзене, рекомендую вот эту страничку. На Пикабу страничка @Happydrill, . На Ютубе довольно много видео на эту тематику. Например, вот на этом канале.

Камнерезные станки. Мое путешествие в мир камнеобработки, по сути, началось именно с подарка мужа. Каким то чудом он нашел в интернете маленький станочек Ювинстр и подарил мне на день рождение. Я бесконечно благодарна Олегу Яремченко за его работу. Его станок положил начало в моем хобби. Писала про этот станок тут. Со временем я поняла, что мои желания превосходят возможности станочка. И я познакомилась со Станиславом и его командой Уральские минералы. Я была первым покупателем их станка ОСПК 1 с серийным номером 001. Это был мой подарок себе на день рождение. Почитать про него можно тут. Посмотреть наглядно на процесс распила тут.

Я полностью доверилась ребятам. Да, в связи с тем, что у меня был первый станок, позже модель немного доработали. Добавили регулировку оборотов и изменение в конструкции. (что, привело к повышению стоимости). Это важно для хрупких и трещиноватых камней. Один мой знакомый мастер рассказал мне про нюанс с количеством оборотов. Они не должны превышать 1500 оборотов. Такая скорость необходима для предотвращения скалывания и появления трещин на хрупких камнях. Ребята доукомплектовали мой станок новым шкивом для понижения оборотов (я его еще не установила) и вместе с ним выслали приспособление для напиливания пластин. Их сайт тут. Сейчас у меня стоит диск на 200мм. для камней покрупнее у меня диск на 250мм.

Станки серии Авангард от Олега Смирнова. Я сама не пользовалась данной продукцией. Но меня радует, что производитель подхватил волну и отвечает на запросы потребителя. Вы можете почитать отзыв от Кати на станок Авангард.

Спасибо всем производителям, что в России есть возможность приобрести станки для разных потребностей. Но на рынке по-прежнему зияет дыра в запросе на компактный мощный станок! А самое главное доступный по цене. Я удовлетворила свою потребность станком ОСПК 1. Но мне бы хотелось массовую серийную модель универсального станка для начинающих в данном хобби. Уважаемые мужчины, мы ждем. Я верю, вы все можете!

В свое время мне приглянулись станки фирмы Hi-Tech Diamond. Аккуратно, функционально и красиво. То, что нужно для домашнего хобби.

Шлифовальный станок. О своем первом шлифовальном станке я уже писала вот тут. На нем я могла работать и на планшайбах, и на опорных тарелках для дрели. Что было довольно удобно. Так как на них я могла разместить и черепашки, и алмазные резинки. Но у станка было много проблем, а позже он и вовсе сломался. И я заказала станок под свои запросы. Новый станок должен был быть компактным, но при этом мне захотелось добавить возможность работы со свободным абразивом на чугунной планшайбе. Станок изготовили. Но, к моему сожалению, он оказался еще хуже моего первого.

Компактностью тут и не пахнет, согласитесь? Под ним прогибался письменный стол, поэтому он стоит на полу. Не буду вдаваться в подробности, но станок вернулся обратно. И тут мне на помощь пришла одна девушка-мастер. Юлия рекомендовала мне присмотреться к китайской модели станка. И я решила воспользоваться ее советом.

Станок очень компактный. При этом рабочая поверхность целых 5,5 см!

Станок я покупала на озоне. А вот диски брала на Алиэкспресс. Больше всего я переживала за их тонкий алмазный слой. Мой основной материал - это агаты. Долго ли проживет такой диск? Но тут я оказалась приятно удивлена. Спустя три агата диск даже не изменился внешне! А то была у меня история с алмазным бором и пятью минутами работы по агату.

В скором времени я еще сделаю подробный обзор на этот станок. И дополню публикацию. По первым ощущениям я в восторге. Диски идут не привычной для меня зернистости от 80 до 3000 grit. Далее скорее всего я буду дополировывать на своем первом станке. Его кстати успешно починили и устранили недостатки. Иметь два станка всегда хорошо. Разделение грязных этапов от полировки это очень правильно. Новый станок так же нужно доработать пластиком для защиты от брызг. Обратите внимание, на данном станке есть возможность огранки! Я обязательно попробую. Когда-нибудь!🥲

Ну и хотелось бы напомнить, что все написанной здесь - это мой личный опыт и мнение. Я не претендую на экспертность. Я не мастер. Я просто любитель. Для меня это хобби. Одно из моих увлечений, которое мне очень нравится. О себе я немного писала вот тут. И я рада его хоть немного популяризировать . Чем больше у меня будет соратников, тем лучше.

В завершение хочу попросить вас. Если вы только начинаете свой путь в мире камнеобработки, не стесняйтесь задавать любые вопросы. Если я не могу вам ответить в комментариях, я надеюсь на поддержку от более опытных ребят. Если у вас уже есть какой-то опыт в создании своего оборудования в камнеобработке, пожалуйста, не проходите мимо и поделитесь. Уверенна, вам есть что написать в комментариях. Ссылки на полезные видео, или, например необходимый товар. Мне бы хотелось, что бы, зайдя в эту публикацию, у новичка были ответы на все его вопросы.

Мой тг канал.

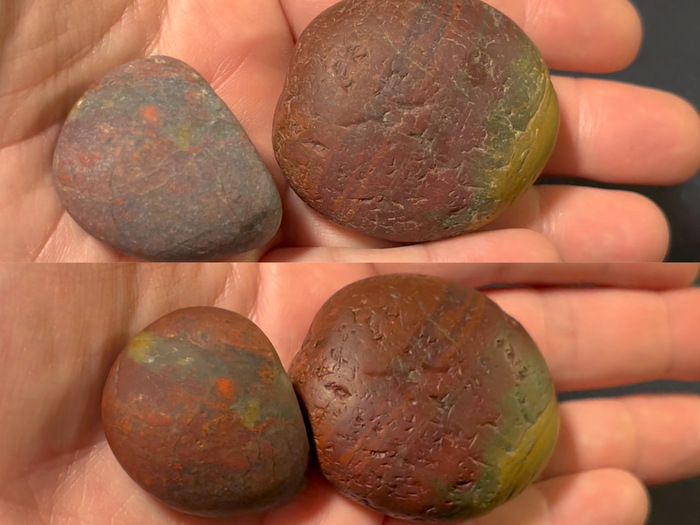

Ну ладно, про блеск я немного преувеличила. Но вот сделать ваши камушки красивее буквально за одну минуту можно. И для этого совсем не обязательно иметь дома галтовку или шлифовальный станок. Я же прекрасно понимаю, что не каждый готов превращать свой дом в мастерскую. А вот камни на полочке, наверное, есть у каждого моего читателя. Давайте их немного украсим! Нам понадобится не так уж и много. Минеральное масло и пара тряпок. Все. Не сложно, правда?

Если у вас дома нет минерального масла, можно воспользоваться, например, детским. Мне очень нравится, как потом приятно пахнут камни после него. Не стоит использовать подсолнечное или какое-либо другое пищевое масло. Так же как не стоит применять данный способ на мягких и рыхлых камнях. А вот для гладких яшм, кварцев и агатов данный способ подойдет прекрасно. Ну что же, берем камень, наносим на него масло и растираем.

После того как все трещинки и пустоты покроются и пропитаются маслом, тщательно протираем камень от излишков масла. Вот и все! Ваш камень стал чуточку красивее, будучи сухим и не полированным. Давайте посмотрим, что у меня получилось?

Особенно удобно использовать этот метод, если нужно сфотографировать камень. Когда я фотографирую свежераспиленный агат, он еще не отполирован, а красоту внутри показать надо. Вы не представляете, насколько сложно сфотографировать мокрый спил, пока он не высох! А теперь все намного проще. Если нужен эффект глянца на фото, наносим масло кистью чуточку больше.

Думаю, кому-то может пригодиться мой опыт. Делитесь своими результатами.

P.S. Уверенна, что кто-то захочет упомянуть про покрытие камней прозрачным лаком, например. Я не пробовала и не планирую. Неуверенна, что лак ляжет равномерно. И уж тем более выглядеть это будет не натурально.

Ну и по традиции, небольшое видео с процессом и результатом.

Мой тг канал.

Первая часть майских праздников позади, и мне есть чем поделится с вами. Вы, наверное, думаете, что я провела все выходные дни на речке? Ха! Как бы не так. К сожалению, сын приболел, и выбраться на поиски камней мы смогли лишь в заключительный праздничный день. Я много раз говорила, что люблю ездить на речку только в солнечную погоду с утра. А в это утро лежал снежок, нападавший холодной ночью. Небо было затянуто тучами, но душа требовала камней и прогулки. Я позвала подругу, скинув ей скрин прогноза погоды.

Говорю ей -"Поехали сейчас солнышко выглянет". Подруга в мой прогноз не верила. У нее был свой.

Ну что ж, поедем с сыном вдвоем выгуливаться. Оделись потеплее. Сыну как всегда, взяла по два комплекта носков и перчаток для сухих рук и ног. Но этого всегда не хватает. На речке включается режим разведать территорию по полной и жить на максимум. Домой всегда едем грязные и счастливые.

Приехав на каменную косу реки, даже в пасмурную погоду я стала находить сердолики. Вот что-что, а это я умею! Мне кажется, могу на ощупь их отличить от других камней.

Давайте сразу покажу находки этого дня. Сын нашел сердолик в форме сердечка. Листайте карусель.

Конечно, их лучше собирать в ясную погоду под косыми солнечными лучами. Их сразу видно по отблеску блестящей поверхности. А в пасмурную погоду всегда можно поискать что-то цветастое. Я собираю наши красные яшмы и яшмоагаты.

Особенно мне понравился вот этот крупный камень. Небольшой фрагмент такого у меня сейчас крутится в галтовке. Его можно увидеть в этом видео.

Кстати о яшмах. В этот день мне удалось найти целых три кусочка зеленого цвета. Это редкость для наших мест. Один из них меня очень заинтересовал своей необычной формой. И еще точечками по периметру.

Этот кусочек своей формой мне напомнил о недавнем подарке от подписчика Максима. Два камня (агат и яшма) сформировались в одной полости как единое целое. Но, к сожалению, в процессе полировки отсоединились. Может, и мой фрагмент является такой донной яшмой?

Спустя примерно час поисков тучи рассеялись, и солнце ярко освещало каменную косу. Мой прогноз оптимиста сработал! И тут случилась самая удивительная находка. Смотрите сами.

Вы только посмотрите на это! Я еще никогда не встречала у нас ничего подобного! Он действительно цветной и уже даже отгалтованный. Я обязательно доведу начатое природой до конца. Возможно, немного проклею его и отправлю в галтовку до идеально блеска. Если вы еще не читали мою публикацию, она тут. Галтовка - это один из способов обработки камня, и в данном случае он идеально подходит под мой запрос.

Подобные агаты называют кружевной или крейзи агат. Я много раз видела такие на просторах интернета, но не разу не встречала на своей реке. Удивительная находка!

В названии публикации я уже упомянула, что не все находки оказались приятными. Я имела ввиду вот это.

Уже уходя к машине, я решила проверить еще одно место. Предусмотрительно сказала сыну стоять на дороге, пока я пройду по траве 10 метров, что бы заглянуть, есть ли там проход к еще одной каменной косе. Пройти нужно было по сухой траве ниже колена. Первое, о чем я подумала, это конечно же наличие клещей в ней. Потому и не пустила сына. И слава богу. Как только я вышла к дороге, сразу стала осматриваться. Я обнаружила этого гада. Как раз в тему моей предыдущей публикации. Сфотографировала его и хотела снять его палочкой. А он сам оказался "плохотренированным" и упал. Как мне показалось в мой резиновый сапог. Потанцевав на одной ноге и проверив носки, сапог и ногу, мы счастливые и грязные поехали домой.

И по традиции небольшое видео из этой поездки.

Мой тг канал.

Мои публикации обычно о прекрасном. О мире камней и таком замечательном, но подзабытом хобби, как камнеобработка и собирательство минералов. Но сегодня я вас немного попугаю. БУ!

Речь пойдет о важных нюансах, которые необходимо учитывать, если вы коллекционируете минералы. И уж тем более, если вы решили их обрабатывать. Тем более, как я в домашних условиях.

Начнем, пожалуй, с коллекционирования и опасных минералов. Есть разные способы пополнить свою личную коллекцию красивыми камушками. Множество групп и сообществ предлагает к продаже практически любой минерал на ваш вкус. Но, конечно же, намного интереснее отыскать что-то самостоятельно. И тут нужно изучить вопрос безопасности. Далеко не все минералы можно собирать и нести к себе домой на полочку. Например, в моем регионе есть урановые слюдки. Они радиоактивны и опасны для жизни. Да, найти их еще нужно постараться, а случайно наткнуться практически невозможно. (про радиоактивность поговорим чуть позже). Тем не менее я решила, что врага нужно знать в лицо. И для начала я просто загуглила, как же выглядят эти слюдки? Спасибо интернету, сейчас можно найти практически любую фотографию.

Это фотография была взята с сайта catalogmineralov.ru. Но попадаются и другие варианты.

Эта картинка так же гуглится по запросу урановые слюдки. Название минерала указанно как Тюямунит. И если на первой картинке минерал явно отличается от простых привычных камней, которые мы собираем, то на второй желтый цвет похож на лишайник какой-то. Не хотелось бы случайно взять такой в руки. Для себя я решила быть внимательнее к камням с ярким желтым окрасом. Но впадать в панику, конечно, не стоит. Как я уже говорила, найти случайно такие минералы практически невозможно. И в данном случае как будто сама природа предостерегает нас яркими "канареечными" окрасами опасных минералов. Это я все к тому, что нужно изучать то, чем занимаетесь.

Опасных минералов много. Нет смысла упоминать о всех в этой публикации. Важно, что бы вы сами загуглили, ознакомились и запомнили. Так же изучите хотя бы поверхностно геологию вашего региона. Просто введите в поисковую строку "Минералы Челябинской области", например. И дальше читаем и смотрим про каждый минерал по отдельности.

Поймала себя на мысли о советах погуглить. А раньше вот люди книги читали что бы добыть информацию. Именно добыть!

На моей речке часто встречаются интересные конкреции. При раскалывании такой конкреции можно увидеть красивые золотистые частички. В моем случае это конкреции пирита или марказита. Можно посмотреть тут в конце пятой минуты.

Изучая эти минералы, я узнала о существовании арсенопирита. Он же мышьяковый колчедан. В составе этого минерала есть мышьяк. При раскалывании минерала присутствует характерный чесночный запах. И не дай Бог нагревать его до выделения ядовитых паров. Много старателей погибло от этого минерала. По этому читайте, изучайте. Не все то золото, что блестит!

Переходим к теме радиации. Однажды в моем ТГ канале подписчица рассказала, как в детстве жила на Кольском полуострове, копалась в отвалах породы из карьера. Потом несла все понравившиеся камни домой в ящик под кроватью. Периодически ее мама приносила домой дозиметр, и большая часть коллекции летела обратно после таких проверок. Тот же чароит, любимый многими коллекционерами, может быть радиоактивен (включения в нем). Приобретать его нужно у проверенных продавцов. Мало приятного в фонящем камне на полочке. Но еще хуже, если вы занимаетесь обработкой такого минерала. Тут уже речь идет о вероятности попадания радиоактивной пыли в организм. Скажу честно, я тот еще тревожник. И поскольку у меня дома камней, как в музее, к себе я приглашала человека со всем необходимым оборудованием для измерения разных видов излучения.

К моему счастью, все мои многочисленные контейнеры оказались "чистыми". Но раз уж я занимаюсь обработкой минералов, мне необходим свой собственный дозиметр. Сейчас у меня вот такой.

Универсальный прибор для измерения альфы, беты и гаммы найти не так просто (начинаются от 300 тыс. р.). С измерением гаммы тут все понятно. А вот с альфа и бета я еще разбираюсь. Если у вас был опыт использования данного дозиметра, буду рада понятной инструкции. (На момент написания публикации этому дозиметру 1 день и инструкцию я еще не читала. 🙈 До этого у меня был дозиметр попроще. Конечно, я прочитаю инструкции и даже проверю дозиметр на контрольных образцах, но и от советов не откажусь).

Пыль. Все этапы работы с камнем я выполняю с водой. И распил и шлифовка. Пыль клубами у меня не летает. Тем не менее я тщательно слежу за порядком в месте, где занимаюсь обработкой. Я сознательно не называю это место мастерской. По сути это неотремонтированный санузел возле спальни моего сына. Уровень ответственности возрастает. Важно следить за чистотой и не разносить пыль на тех же тапочках, например. После работы я сразу же протираю станок и стол от мелких брызг до того как все это высохнет. Все таки это кварцевая пыль, которая может вызвать силикоз легких. Конечно это серьезный диагноз и наверное нужно быть шахтером или горняком, чтобы надышаться до силикоза. Но! Я всегда (ну стараюсь), использую респиратор при распиловке и шлифовке камня. Мелкая взвесь с водой стоит еле видным облачком над станком и я выбираю безопасность.

Мне часто пишут, что в сказках Бажова мастера по камню долго не жили. К своему стыду, не читала этих произведений. Надо бы исправить.

Сюда же относится работа с абразивами. Для галтовки я использую карбид кремния. Его мелкие фракции очень летучие. Если нет респиратора, то хотя бы строительную маску использовать нужно! Особенно проследите за детьми, да и подростками. После моей публикации, как я знаю, многие решили подарить детям ту игрушечную галтовку. Чувствую себя амбассадором китайской промышленности. Жалко, не доплачивают. Проговорите про работу с летучими порошками и важности респиратора. Нельзя брать мерную ложку с абразивом и плюхать в бочку, все полетит во все стороны. Это единственный момент, который пока что тормозит меня от того, чтобы разрешить своему четырехлетнему сыну самому отгалтовать свои камушки. (конечно, под моим чутким руководством). На видео про галтовку можете наглядно посмотреть на 5 минуте, как "пылит" абразив. На фото трудно показать.

Шлам. Все отходы камнеобработки не должны попадать в канализацию. Все это отлично оседает в трубах и цементируется. Когда я жила в квартире, я постоянно бегала с тазиками и канистрами. То есть я даже тряпку не полоскала после протирания стола. Все отходы своего каменного производства я выносила в поле возле дома и там сливала в ямку. Сейчас я поставила дачную раковину, но по-прежнему выношу канистры в лесок, за забором в специально заготовленную ямку.

То же касается жидкостей после галтовки. Смотрю, все американцы просто сливают на свой газон и обильно проливают из садового шланга. Как потеплело, я тоже так стала делать. Следов шлама не остается. Уходят в землю эти частички. Удобно, конечно, и для видео красивее картинка. Но мне как-то спокойнее в ямку сливать, что бы наверняка ветром не разносило после высыхания.

Техника безопасности. Я думаю не лишним будет напомнить о базовой технике безопасности. Не пихайте пальцы в работающие механизмы! Банально, да? Следите, что бы во вращающиеся элементы не попали волосы, руки и другие части тела. Если вы используете какие либо станки или пилы, не поленитесь прочитать инструкцию и технические характеристики вашего оборудования. Бывает мне попадаются видео с распилом камней болгаркой и сегментированным диском, например. Так что искры летят. Пожалуйста, не надо так. Для каждой задачи свой инструмент. Многие такие приборы не приспособлены для работы с подачей воды. Все эти самоделки чаще всего не безопасны. Но, с другой стороны, я прекрасно понимаю, почему люди идут на такое. В России камнеобработка как хобби не развито совершенно. Кто-нибудь скажет мне, почему процветает хобихорсинг, а не галтование камней, например? Практически нет техники и мало информации в свободном доступе. Радует, что производители распиловочных станков появились. Мужчины, спасибо вам! Может, и галтовки, и шлиф станки отечественные когда-нибудь появятся. (не промышленные, а именно для хобби, компактные и не дорогие).

Вернемся к технике безопасности. Раз уж затронули тему распила. Чаще всего мне пишут о том, как опасно я пилю и как близко мои пальцы к алмазному диску. Я использую не сегментированный диск. Он не пилит пальцы! (если специально не задаваться такой целью). Удерживание камня пальцами, а не тисками - это нормальная практика для камней определенного размера. При условии, что станок вы используете именно для работ по камню. Такие станки имеют подходящие характеристики по мощности двигателя ( не заклинивают во время работы с твердыми камнями) и другим параметрам.

Мой первый станочек был маломощным и скорее подрезным, чем распиловочным. Но я его использовала сверх нормы. Было несколько моментов, когда у меня клинило камень или просто вырывало часть диска. Было страшно. Урок усвоила. Обзавелась мощным станком.

Как я уже писала выше, во время работы я использую респиратор. А так же щиток для защиты глаз и лица от осколков. Я не использую перчатки, как многие пишут и вам не советую. Мне казалось это очевидным, но озвучу. Перчатки могут зацепиться за диск и «зажевать» меня. Мне бы этого не хотелось. Да и как собственно перчатки могут защитить в данном случае? Хотя мне писали про кольчужные. 🙃

Еще один важный момент касательно станков в доме и детей. Конечно, моему сыну запрещено заходить в мастерскую и тем более трогать оборудование. Но дети есть дети. И моя задача предусмотреть все возможные варианты. Замок в мастерской - это отличный вариант. Но у меня нет такой возможности. 🙈 Поэтому все блоки питания я стараюсь хранить отдельно от оборудования. Что бы не было возможности включить прибор в принципе.

При работе со шлифовальным станком так же есть свои нюансы. Первое время я работала на «черепашках». И все время боялась, что при работе с ними мне оторвет ноготь. (Если попасть в работающую черепашку ногтем). Так я стала использовать кич для фиксации камня и удаления моих пальцев от сегментированных частей черепашки. Позже я перешла на алмазные планшайбы. Стало спокойнее. Кич использовала только с мелкими камнями. Чаще нравилось работать без него. И первое время могла, например, сточить кожу на пальце до крови. Замечаешь обычно это не сразу, а когда уже поздно и больно. Проверяйте внимательно контакт ваших частей тела с алмазным инструментом.

В целом, наверное, это все, чем я вас хотела напугать-предостеречь. Мир камнеобработки и коллекционирования прекрасен, но ко всему нужно подходить с умом. Надеюсь, была полезной.

P.S. Чуть не забыла еще кое-что страшное-пугательное. Однажды я решила пойти в место на реке, где раньше еще не была. По карте это была хорошая каменная коса в близи деревенских домиков. Я никогда не хожу в дикие места. Только в черте населенных пунктов. Ничего не предвещало встречи с медведем. Но я его встретила. Домики оказались заброшенной частью деревни. От них остались одни стены. Но почему-то я не повернула сразу, а решила дойти до косы. На косе я не пробыла и пяти минут. Даже камни меня мало интересовали. Сильно тревожило что-то. Я стала выходить обратно и увидела причину тревоги, стоящую во весь рост ко мне спиной. Медведь был довольно далеко, но он явно знал о моем присутствии. Не буду вдаваться в подробности, как я выбиралась обратно. Думаю, что мне просто очень повезло. С другой стороны, наоборот, не повезло встретить медведя в черте деревни. Вот такая история. Будьте бдительны. Проверяйтесь от клещей, пользуйтесь репеллентами от насекомых и не забывайте панамку от солнца.

Мой тг канал https://t.me/kamnikris

Мне очень не хватает тега камнеобработка. Как его добавить?

О галтовке я мечтала уже очень давно. Смотрела и изучала, какие возможны варианты. И попадались либо какие-то самоделки, либо промышленное оборудование, никак не подходящее под условия жилого помещения. Но однажды я нашла то, что показалось мне отличным вариантом. Игрушка для детей от 8 лет. Мне подходит!

Да, она заявлена именно как детская игрушка. Но внимательно изучив вопрос, я решила, что и в ней можно добиться отличного результата. У американцев галтование (rock tumbling) очень не плохо развито как хобби. На рынке довольно много моделей домашних галтовок и всего необходимого для нее. Забегая вперед расскажу, что помимо такой барабанной у меня уже есть вибро галтовка. Для чего она мне нужна и как я буду и использовать обе галтовки, я вам еще обязательно расскажу. Ну а сейчас вернемся к нашей «игрушке». Насмотревшись американского Ютуба, я решила прокрутить все этапы обработки в своей маленькой галтовке, как они и делают. И надо сказать, результат на выходе они получают превосходный. Уже на этом этапе изучения я знала все минусы своей галтовки. В первую очередь это размер барабана в совокупности со скоростью вращения. Она практически в три раза выше, чем нужно. Как итог, камни могут скалываться и трескаться, ударяясь друг от друга. Но из плюсов - при таком количестве оборотов все процессы в ней происходят быстрее. Все углы отлично сглаживаются за довольно короткий период времени. ( короткий в рамках галтовки - это примерно трое суток! ). Прорезиненый барабан моей галтовки в целом довольно неплохого китайского качества, но, конечно, очень мал по размеру. Следовательно, камней за раз много не обработать. Это вопрос я быстро решила покупкой сразу четырех галтовок.

Шум от них стоит приличный. Я живу в доме, и стоят они у нас в котельной. Позже переедут в гараж и мешать никому не будут. В квартире такое количество галтовок размещать явно не стоит. А вот одну вполне себе можно поставить где-нибудь в шкаф. При желании можно заморочиться и сделать какой-то шумоизолирующий шкафчик или короб.

Помимо самой галтовки, нам еще потребуется абразив и полировальный порошок. В качестве абразива я использую карбид кремния четырех фракций. Для полировки использую окись церия. Все это можно приобрести на маркетплейсах. Так же я приобрела керамический наполнитель. Он нужен мне для того, что бы смягчать удары камней на более тонких этапах обработки( и еще по ряду причин) . Но забегая вперед, скажу, что вероятно из-за высокой скорости вращения в следующий раз буду его использовать даже на самом первом этапе. Может это поможет мне избежать трещин и сколов на камнях.

Ну что ж, теперь давайте перейдем к самому интересному. Как галтовать камни в домашних условиях?

Конечно же, нам нужны камни! Новичкам рекомендуется использовать яшму или агаты. Они отлично принимают полировку и имеют необходимую твердость. Не беритесь за мягкие и хрупкие камни, пока не изучите все тонкости.

Я решила начать с сердоликов и агатов. Каждое лето я собираю их у себя на речке. У меня уже много лет лежал контейнер камней, отобранных именно для галтовки. И вот их час настал.

Для моего барабана мне необходимо наполнить бочку камнями на 2/3 или на 3/4. Не больше и не меньше. Это важное условие. Камни должны скользить друг по другу, а не падать или прилипать к стенкам барабана. Подробнее об этом можно прочитать в книге Дж. Синкенкеса в соответствующей главе.

После того, как вы загрузили камни в бочку, нам нужно добавить воду. Вода не должна покрывать все камни. Верхушки камней должны торчать над уровнем воды. Теперь можно добавлять абразив. В качестве первого шага я использую карбид кремния F100. При работе с такими порошками обязательно используйте респиратор! Особенно на более тонких фракциях. Частички очень летучие. Это не то, чем должны дышать ваши легкие.

Сколько сыпать порошка? Я встречала разные варианты. По версии одного мужчины с Ютуба, нам нужна одна столовая ложка абразива на один фунт (450г) камней. Мужчина с Ютуба внушает мне доверие , и я делаю так же. Больше порошка не равно лучше результат, имейте это ввиду. Порошок может просто скопиться на стенках и дне бочки, слипшись в вязкую массу.

Вот и все. Мы подготовили камни к первому этапу обдирки. Закрываем бочку и включаем галтовку. А теперь расскажу вам, сколько времени потребуется нам на первый этап. В идеале это три-четыре недели. Иногда можно крутить камни на первом шаге и больше месяца. (Удобнее всего иметь несколько бочек. Пока в одной крутятся камни, мы постепенно достаем из нее те, что уже готовы, и докладываем новые для общего объема. Те, которые прошли первый этап, мы переводим на второй этап в следующую бочку.)

Конечно, все зависит от загруженного материала. Если это мягкий минерал, может хватить и пары дней. А вот мои твердые агаты будут крутиться, пока не сгладятся все острые углы. Лично для меня галтовка оказалась настоящим тренажером терпения. Меня хватило на три дня хождения вокруг крутящегося бочонка. На четвертый день я решила открыть бочку и проверить, есть ли изменения у моих камней. А они есть! Игрушка работает! Листайте карусель.

Промежуточный результат меня очень впечатлил и дал силы дождаться полного завершения первого этапа. Это заняло у меня примерно 14 дней. На самом деле некоторые из камней я бы покрутила еще недельку или две. Но все таки это моя первая партия и хотелось получить результат поскорее. Как понять, что первый этап (обдирка) завершен? Визуально камни должны вас устраивать. Мне нужно было сгладить все острые края и убрать поверхностные трещины. Важно тщательно осматривать каждый камень на наличие изъянов. На дальнейших этапах мы уже не сможем их исправить. Все это нужно сделать сейчас.

После завершения первого этапа нужно тщательно промыть камни. Открыв бочку, вы увидите там субстанцию из каменной пыли и перемолотого абразива.

ВАЖНО! Это ни в коем случае нельзя сливать в канализацию. Шлам осядет в трубах и зацементируется. Используйте ведро, например. А после воду можно слить в ямку под деревом. У меня для этих целей за забором выкопана ямка в лесу.

Внимательно осматривайте каждый камень. Если у вас, как и у меня, есть трещины в камнях, можно использовать старую зубную щетку. Нельзя допускать попадание даже песчинки абразива с предыдущего этапа попал в следующий. Это может испортить всю партию камней. А узнаете вы об этом уже в самом конце, после полировки.

После того как вы вручную промоете камни, нужно снова отправить их в бочку с щепоткой стирального порошка. Воды можно налить побольше, что бы она скрывала полностью все камни. И запускаем стирку галтовку на час. Вы увидите, какая грязная вода и бочка были после первого промывания. В идеале запустить повторную мойку на сутки. Но если вам не терпится, так же, как и мне, можно использовать ультразвуковую ванну.

Лично я сначала кручу камни в бочке с порошком около часа, ( иногда минут 15) а после еще прогоняю в уз ванне. Если бы ее не было, то, как советует мужчина с Ютуба, крутила бы в бочке с порошком сутки.

После того как камни и бочка тщательно и заботливо нами промыты, мы переходим ко второму этапу. Тут все так же, как и на первом. Камни, вода и абразив. Но есть нюанс. Помните, что бочка должна быть загруженна до конкретного уровня? А наши камни потеряли в объеме после обдирки. Как я уже говорила, в идеале иметь хотя бы две галтовки. Как раз на этот случай. Готовые откладываем для второго этапа, а новые докладываем до нужного объема. Но предположим, что у меня, как и у вас, всего одна галтовка. В таком случае нам как раз пригодится керамический наполнитель. Во-первых, он заполнит бочку до нужного объема. А во-вторых, он создаст подушку между камнями, и они меньше будут тереться друг об друга. Это во время обдирки нам на руку биение камней друг об друга, а с каждым последующим этапом важнее взаимодействие камней с абразивом. Керамический наполнитель как раз таки увеличивает площадь соприкосновения.

Если нет желания специально покупать наполнитель, можно использовать мелкие камушки. Например, я видела, что используют грунт для аквариума в виде речной гальки. ( желательно покрутить их предварительно на первом этапе до гладкости). Еще можно использовать мелкий пластиковый наполнитель. (Но его не отмыть от абразива и придется полностью заменять на каждом следующем этапе).

Итак, переходим ко второму этапу. Камни, вода, карбид кремния F240 и керамический наполнитель.

Теперь каждый последующий этап мы будем проводить по неделе. Спустя семь дней мы снова достаем камни. Так же тщательно промываем их и бочку с наполнителем. И переходим на третий этап с карбидом кремния F800. Ждем еще неделю и переходим на четвертый этап с карбидом кремния F1200. Ждем семь дней и переходим на пятый, заключительный этап полировки!

На этом этапе мы используем оксид церия. Вот тут я немного волновалась. Дело в том, что мужчина с Ютуба, как и все американцы, четвертый и пятый этап проводят с оксидом алюминия. Когда я начала искать его у нас, то столкнулась с проблемой. Мелкой фракции просто нет в наличии нигде! Есть 800, а мельче хотя бы 1200 я не нашла. А оксид церия я и раньше использовала для полировки агатов. И он отлично себя зарекомендовал. Но при полировке на шлифовальном станке и войлочном диске я пользуюсь пастой из оксида церия. То есть немного порошка и совсем чуть-чуть воды. А тут нужно порошок в бочку с водой сыпать. Сработает ли? Что делать будем пробовать. Просто на пятом этапе я добавила воды чуть меньшее обычного, а порошка чуть больше обычного.

Кстати, очень важно не оставлять галтовку без присмотра. По мимо базовых мер предосторожности, таких как возгорание (Если боитесь, что может закоротить где-то, пока вы на работе, можно установить рядом маленький само срабатывающий огнетушитель). Нужно позаботиться о том, что бы галтовка не оставалась выключенной надолго. Помните, что воды в бочке меньше, чем уровень камней? Так вот, если она стоит долго без движения, то те камни, которые сверху, рискуют подсохнуть с каменной пылью в трещинах. В таком случае ее уже ничем не вымыть потом. По этой же причине, начиная со второго этапа, мы не сушим камни. То есть, когда вы их промываете, они всегда должны находится в воде. Если вам нужно отключить галтовку по какой-то причине, откройте ее и долейте воды. Как будете готовы вернуть ее в работу, нужно промыть камни и заново засыпать абразив и вернуть нужный уровень воды.

И так. Пятый этап я планировала крутить две недели, как советует мужчина с Ютуба. Но терпения не хватило даже на десять. Поэтому через семь дней я в нетерпении открыла бочку и снова тщательно промыла камни. Да, да, и в уз мойке обязательно подержала. Очень хорошо видно в ней, как выходят остатки грязи из трещинок. На этом этапе промывка должна быть максимально тщательной.

Прежде чем я покажу вам результат, давайте вспомним, какие этапы нам потребовались.

1 этап - F100 (14 дней)

2 этап - F240 (7 дней)

3 этап - F800 (7 дней)

4 этап - F1200 (7 дней)

5 этап - Оксид церия (7 дней)

Итого 42 дня! Это были самые долгие 42 дня в моей жизни! 😅 Как я уже говорила, у меня уже есть виброгалтовка, которая не только менее травматично галтует. Но и и существенно ускоряет процесс. Последующие голтовки я буду проводить в ней и обязательно расскажу об этом позже. А сейчас давайте, наконец, посмотрим на результат.

Немного фото До/После. Листайте карусель.

Очень трудно показать на фото результат. Я могу сделать фото, что бы показать форму или качество полировки, или рисунок-фактуру камня. Но все разом не получится. Поэтому обязательно посмотрите видео. Помните, я снимала его в течении 42 дней !

В целом я очень довольна результатом! Камни сверкают! Их приятно держать в руках. Они издают такой специфический мелодичный звук!

Да, не все прошло гладко в прямом и переносном смысле. Часть камней с трещинами выглядит не очень презентабельно, но тоже имеет место быть. Это мой первый опыт. И я считаю, что справилась на твердую пятерку. Работа над ошибками еще впереди.

Я не знаю, есть ли среди вас те, кто дочитал такой длинный рассказ и задался вопросом: а зачем все это нужно было? 😅 На всякий случай отвечу. А вот просто захотелось! Кто-то грибы собирает, а я - агаты. Их скопилось у меня довольно много. Я уже много раз говорила о том, что мне нравятся все этапы «работы» с камнем. Поиск, обработка, распиловка, изучение чего-то нового, в конце концов. Сначала я научилась делать кабошоны, распиливать агаты и нарезать их на пластины-заготовки. Резьба фигурок, бор машинкой в процессе изучения. Возможно, с осени появится возможность попробовать себя даже в огранке. И галтовка, как один из способов обработки, мне была всегда интересна. И столько еще впереди возможностей и желаний! Чего и всем желаю.

P.S. Я прекрасно понимаю, что многим захотелось тоже попробовать себя в галтовке. Но не каждый будет себе покупать и барабанную и виброгалтовку. Да и агаты с сердоликами не у всех на реке водятся. По этому следующую публикацию я сделаю про галтовку так же в барабанах, но уже с простыми речными камнями. Самой интересно, что получится. Они уже в процессе.

Видео

Мой тг канал.

Сегодня у нас с вами будет небольшой эксперимент. Недавно ко мне в гости приезжала моя подруга Катя, с которой мы вместе собираем камни на речке. Это было классно! Кто еще сможет часами разглядывать все мои камни? Кто еще разделит со мной эту радость искренне? Уже под вечер у Кати появилась интересная задумка. Идея состоит в том, что каждая из нас выберет из своих камней десять потенциальных черных агатов. Важным условием было отсутствие явных признаков, таких как кольца на поверхности или выход кварца. Просто черная агатовая корочка. И после распила посмотреть, как выбор камня влияет на результат распила. Да, мы обе умеем отличать черные агаты от простых черных камней. Но и промахи случаются частенько. Но раньше мне удавалось их избегать. Дальше расскажу почему. А пока вернемся к нашему эксперименту. И так вот моя подборка.

Без лишних слов и предисловий показываю вам результат распила.

Ну что ж.... Девять из десяти. Один оказался, кажется, кремнем. Если честно, распилив первый же камень, я немного загрустила. Я ожидала большего! Я была уверенна, что все мои десять негритят откажутся конфетками! Конечно, вы можете сказать, что я "зажралась" относительно агатов, и вы будете правы! ))

А вот Катины камни я вам не покажу. К сожалению, формат публикации на Пикабу не подразумевает миллион фотографии в посте, и сообщество тут не любит ссылки на Дзен, где и публикуемся мы с Катей. Но если вам интересно, я опубликую ее результаты в комментариях.

Подводя итог, мне бы хотелось сказать, что агаты - это удивительная лотерея. Или Киндер сюрприз, или Божья воля, называйте как угодно. Они действительно интригуют нас и не перестают удивлять. Под этой скромной черной агатовой корочкой может оказаться что угодно и даже кремень. Но. Можно научится примерно предугадывать содержимое. Если вы знакомы с моей серией распилов, то должны были заметить, что чаще всего в свои распилы я стараюсь брать перспективные камни. То есть те, которые хоть чуть-чуть, но имеют какие-то отличительные черты. Давайте покажу на примере.

Или вот еще один пример.

Удивительный трубчатый агат. Именно такой у меня первый в коллекции!

Я то уже насмотрелась красот агата, а вот вам всегда хочется показать все самое самое. Что бы как можно больше людей прониклись красотой камней. Поэтому обычно я стараюсь подбирать камни на распил. Благо есть из чего выбирать. Не могу не похвастаться своими запасами. Собирала конечно же все сама, на речке.

Как вы поняли мне еще многое нужно вам показать, оставайтесь на связи )

Мой тг канал.

Предыдущие серии распилов можете посмотреть тут

Мои видео с поиском агатов тут

Про обработку тут.

Приветствую всех любителей камней. Сегодня я подобрала для распила четыре интересных агата из своей коллекции. Давайте рассмотрим повнимательнее каждый из них.

Итак, первый камень.

Я думаю, если вы не впервые видите мои публикации про распил агатов, то у вас, как и у меня, уже сформировалась некая насмотренность. И в этом камне даже по фотографии уже можно предугадать, что внутри виднеются ониксовые полосы. Но обратите внимание, присутствует красный цвет, что редкость для Красноярских агатов. В основном они у нас черные, желтые, оранжевые. А вот ярко окрашенные красные карнеолы встречаются крайне редко. И поэтому, видя красный цвет даже в малом количестве, мне не терпится посмотреть, каким он будет внутри. Давайте посмотрим.

Красного цвета оказалось не так уж и много. Но это неважно. Сам камень оказался очень ярким и насыщенным. И вот что интересно. Когда я показала камень подруге, она сказала : "Кремень очень красивый попался!". И я даже задумалась, кремень это или агат. Корочка, типичная для наших агатов. Рисунок тоже ближе к агатовому. Но присмотритесь к этим маленьким "кругляшкам" по периметру.

В своих видео я уже не раз показывала вам наши кремни с окаменелостями. И эти кругляши очень даже на них похожи. Не знаю, кремень он или агат? Назовем его красивым халцедоном и не прогадаем!

Теперь давайте покажу вам второй камень.

В этом камне я снова вижу ониксовые полосы в самом низу. Но больше всего меня заинтересовала вот это темное "окно". Мне кажется, внутри камня так и будет отдельная область внутри. Если она еще и окажется такого насыщенного темного цвета, это будет очень интересно.

Вот это я мастер по угадыванию! Ониксовые полосы есть, хоть их и совсем мало. Ладно, на самом деле серединка камня оказалась совершенно не темной, но так даже интересней. Посмотрите, как интересно он выглядит на просвет.

Очень мне понравился этот камень. Посмотрите, какие кружева черные по краям. Красота!

Теперь давайте рассмотрим третий камень.

Мне кажется, чего-то особенно интересного не стоит ждать от этого агата. На просвет камень желтенький, а значит, вряд ли внутри он будет рисунчатым. Но для разнообразия я решила включить его в этот распил. И была крайне удивленна.

Вы только посмотрите на него! Стоило мне предположить, что там пустышка, как внутри образовались и ониксовые полосы в стиле "Интерстеллар", и голубоватый халцедон с разводами, и даже кварцевая жеода! Я даже специально сфотографировала для вас, что камень на просвет выглядит совсем по другому и в других цветах.

Ну и на последок у нас вот такой желтенький малыш.

Тут я с уверенностью могу сказать, внутри будет что то интересное! Камень на просвет имеет плотную, не просвечиваемую зону, которую я постараюсь распилить по максимальной площади.

Кажется, у меня отлично получилось раскрыть красоту этого агата! Кольца эти очень интересно разглядывать именно в движении. После полировки камень будет "играть", и его будет трудно выпустить из рук. Такие камни приятно держать в руках и хочется разглядывать особенно долго. Еще меня всегда удивляет разница между половинками. Толщина моего распиловочного диска всего 1.3 мм. Но как меняется насыщенность кварца в камне за этот миллиметр!

Вот такой сегодня получился интересный распил. Все камни оказались интересными и останутся в моей коллекции ждать обработки. Надеюсь, вам было интересно? До свидания!

Мой тг канал.

Предыдущие серии распилов можете посмотреть тут

Мои видео с поиском агатов тут

Про обработку тут.
